1英寸NPT锥形管螺纹丝锥结构设计

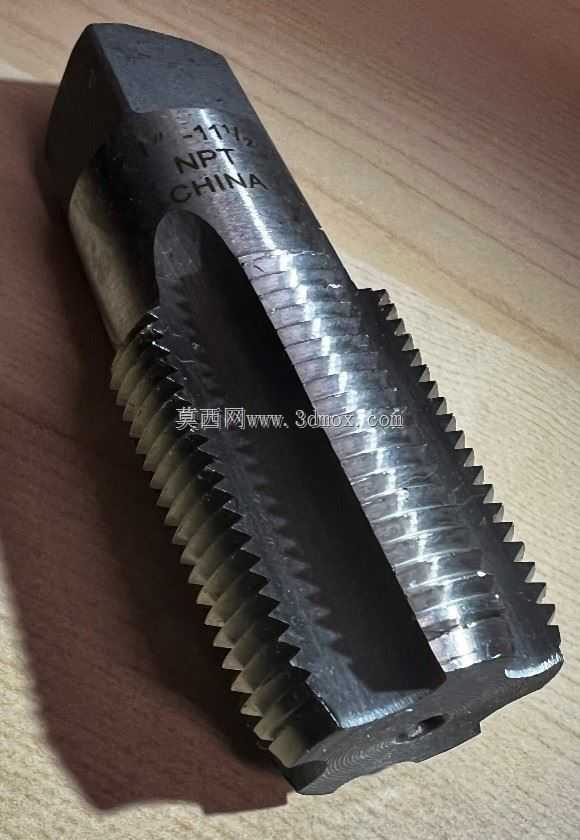

　　这款1英寸规格的NPT锥形管螺纹丝锥，是管路安装、五金维修、批量管件加工场景里的核心攻丝工具，日常在给排水管路布设、气动系统装配、液压管线连接、燃气管道安装这类作业中，只要涉及内锥管螺纹的加工，都能见到这类工具的身影。区别于普通直螺纹丝锥，它针对的是带密封要求的管螺纹加工场景，加工出的内螺纹和对应外螺纹配合后，依靠牙型的过盈挤压实现密封，不需要额外打密封胶也能承受常规工况下的流体压力，在民用供水、车间压缩空气管网、小型液压站配管这类场景里，加工效率和密封可靠性都比直螺纹加密封垫的方案更有优势。

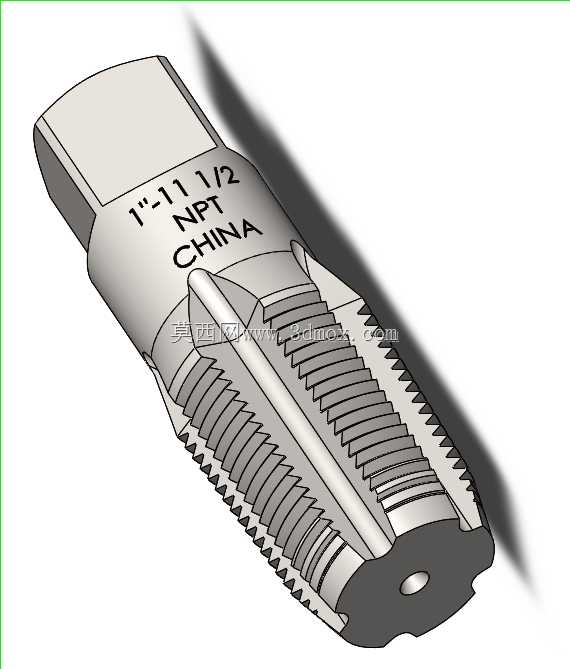

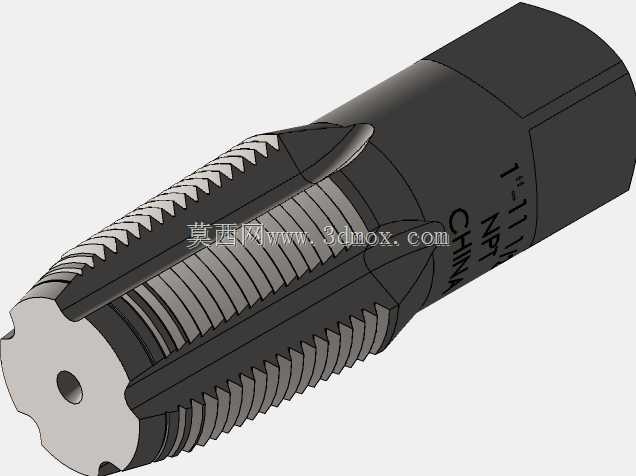

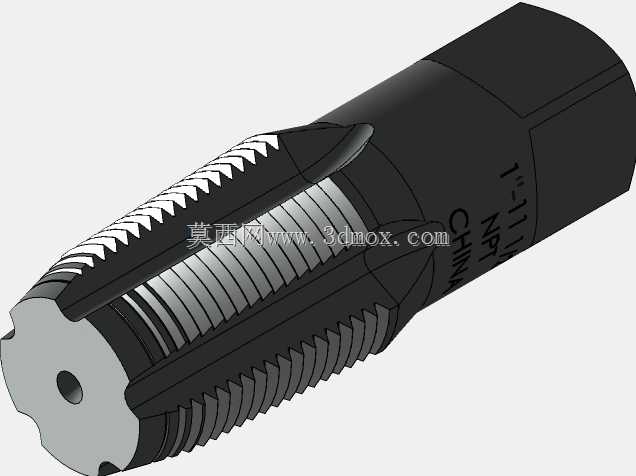

　　从结构设计来看，这款丝锥采用5槽的排屑布局，排屑槽的螺旋角度经过适配调整，针对黄铜、铸铁、低碳钢这类常见管路基材的攻丝作业，切屑可以顺着槽体顺畅排出，不会在孔内积屑刮伤已加工的螺纹牙型，也能减少攻丝过程中的扭矩波动，降低丝锥崩齿的概率。丝锥的工作部分带有1:16的标准锥度，和NPT管螺纹的锥度要求完全匹配，切入过程中会随着进给深度增加逐步完成全牙型的切削，不需要操作人员反复调整进给量，只要保持轴向进给和底孔同轴，就能加工出符合密封要求的内螺纹。丝锥端部的切削锥做了优化的切入角，刚开始攻丝时能顺利导入预制底孔，不会出现滑牙、偏斜的问题，对现场施工的操作人员来说，不需要太高的操作熟练度也能保证螺纹加工的同轴度。

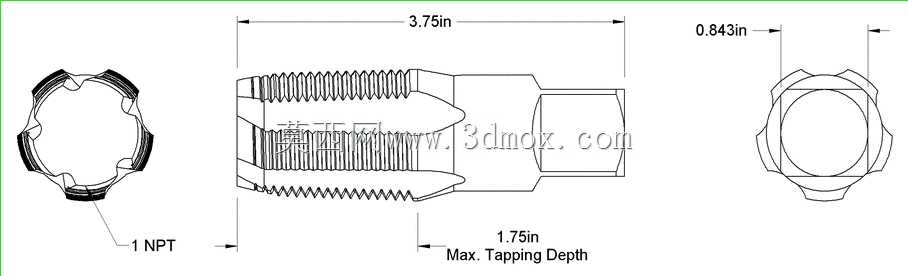

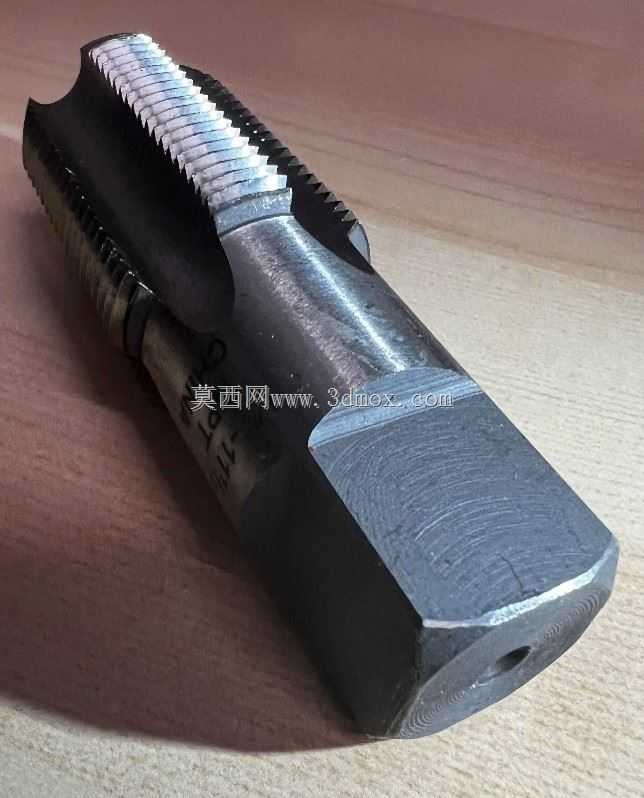

　　丝锥的夹持端采用标准的方头结构，尺寸适配常规的手动丝锥扳手、机用攻丝夹头，不管是现场手动攻丝作业，还是在钻床、攻丝机上做批量加工，都不需要额外定制夹持工装，能直接适配现有工装夹具。整体工作长度为3.75英寸，这个长度设计兼顾了常规管壁厚度的加工需求，不管是厚壁黄铜管件、镀锌钢管件，还是薄壁的铝合金管路接头，都能加工出足够啮合长度的螺纹，保证连接后的抗拉强度和密封性能，同时不会因为长度过长导致丝锥刚性不足，在加工高硬度材料时出现扭折断的风险。

　　设计这类丝锥三维模型的时候，首先要严格遵循NPT管螺纹的牙型参数，牙型角60度，锥度1:16，每英寸11.5牙的参数不能有偏差，否则加工出的螺纹和标准外接头配合时会出现啮合间隙，直接影响密封效果。排屑槽的截面形状要兼顾排屑空间和丝锥本体的刚性，槽深过大会削弱丝锥的抗扭强度，攻丝时容易断裂；槽深过小则排屑空间不足，容易堵屑刮伤螺纹表面。方头的对边尺寸要和标准扳手的夹持尺寸匹配，公差控制在合理范围内，既不会因为尺寸过大装不进扳手，也不会因为尺寸过小导致夹持时打滑、磨损方头。切削齿的后角设计也要适配不同加工材料的特性，针对钢件、铜件、铝件不同的切削特性，后角角度做对应优化，保证切削过程中刃口足够锋利，同时不会因为刃口过薄导致崩齿。

　　实际使用过程中，这款丝锥适配的底孔尺寸要严格对应1英寸NPT螺纹的底孔要求，底孔过小会导致攻丝扭矩过大，容易折断丝锥；底孔过大则会导致螺纹啮合牙高不足，连接后密封性能下降，甚至出现滑牙脱开的问题。攻丝过程中要根据加工材料选择合适的冷却润滑方式，加工钢件时用切削油润滑，加工铜铝件时可以用乳化液或者煤油润滑，既能降低刃口的磨损速度，延长丝锥使用寿命，也能提高加工后螺纹的表面光洁度，保证密封面的贴合度。在管路安装现场，这类丝锥经常用来修复已经磨损、滑牙的管路内螺纹，不需要更换整个管件，只需要重新攻丝就能恢复接头的连接性能，能大幅降低现场维修的成本和作业时间，是管路安装、设备维修班组必备的五金工具之一。
