3/8英寸NPT锥管螺纹丝锥结构设计

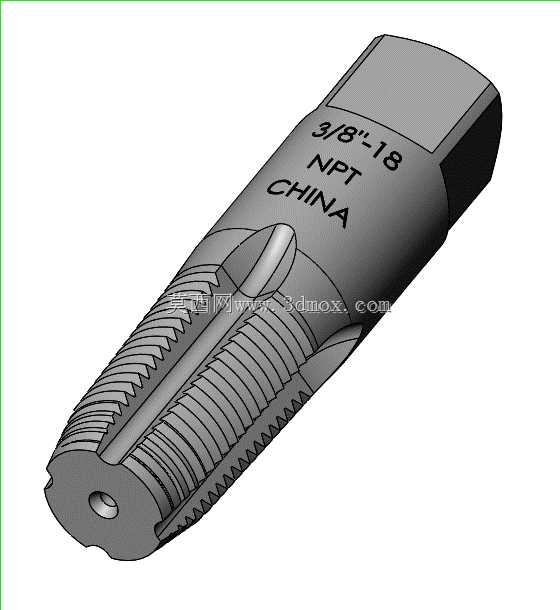

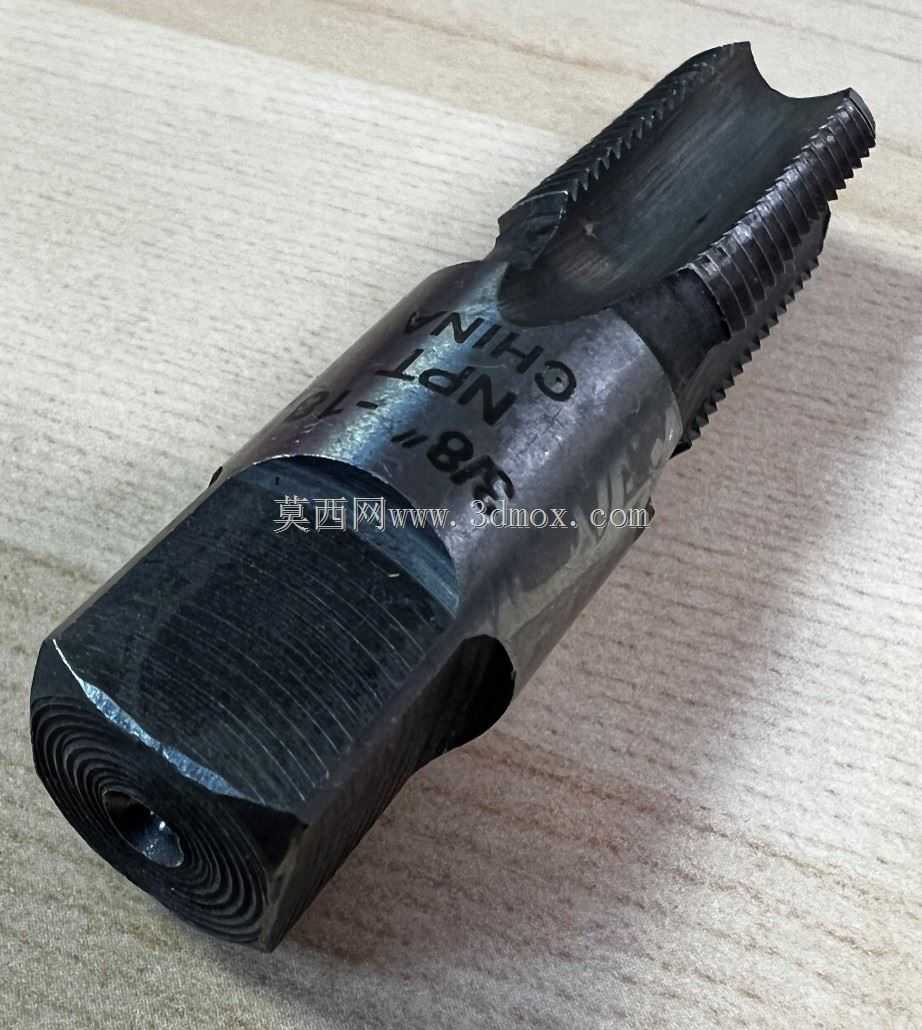

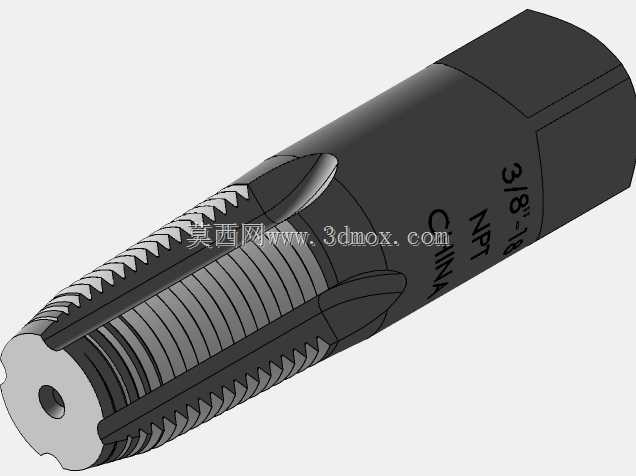

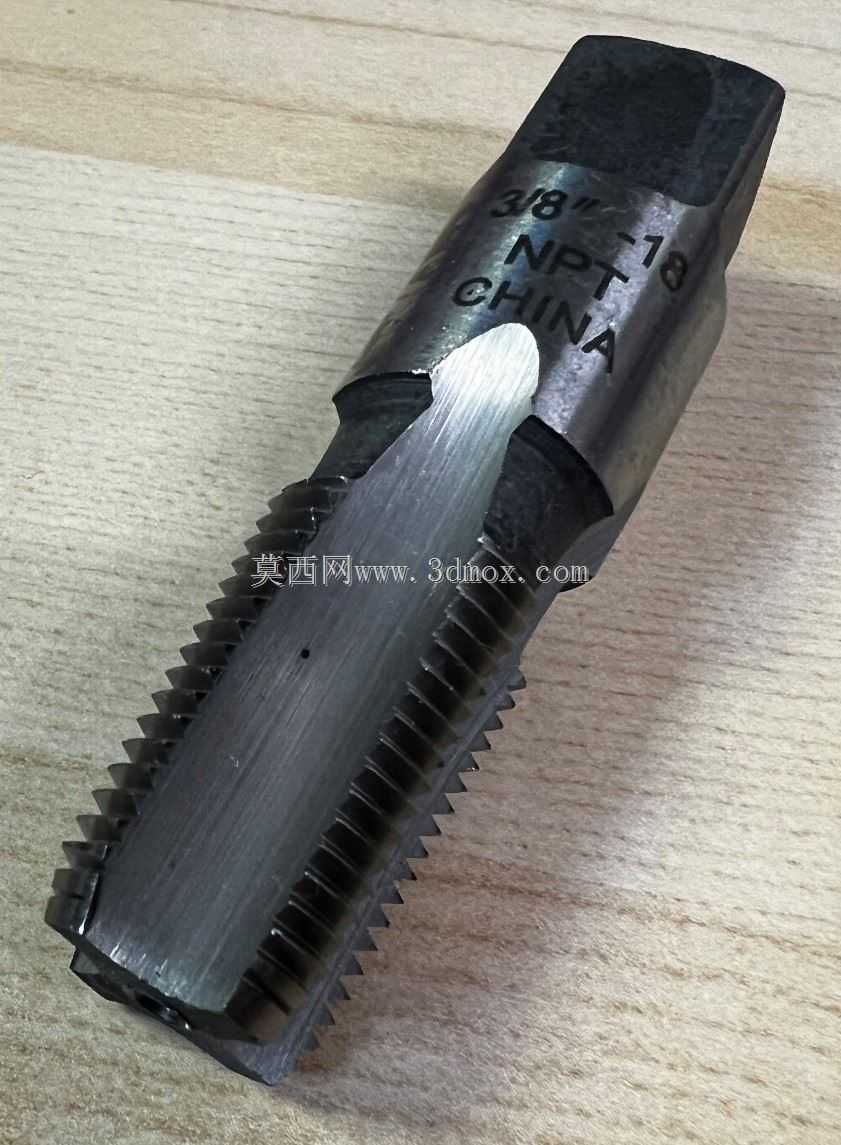

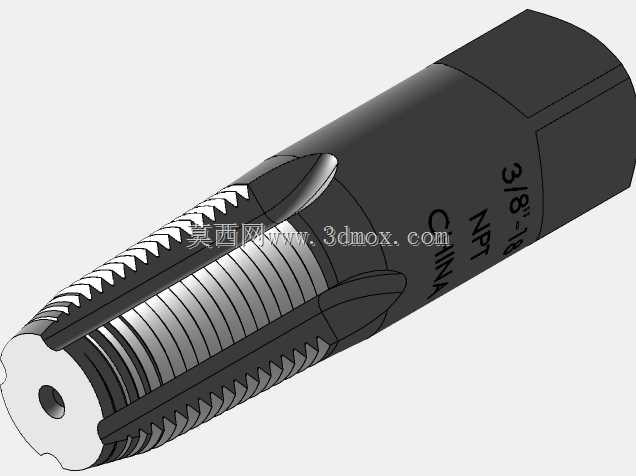

　　在管路装配、水暖五金安装、液压气动系统布设的现场作业与批量生产环节，管螺纹加工的精度直接决定了管路连接的密封性能与承压能力，这款3/8英寸规格的NPT锥管螺纹丝锥，正是针对60度牙型角的锥管内螺纹加工场景开发的专用切削工具。从实际使用场景来看，不管是住宅给排水系统的镀锌管、铜管内螺纹攻制，还是工业气动回路、低压液压管路的接头内螺纹加工，甚至是小型设备上的润滑油路、冷却水路的螺纹孔加工，都能看到这类锥管丝锥的应用，区别于普通直螺纹丝锥，NPT锥管螺纹依靠牙型的过盈配合实现密封，不需要额外添加密封填料也能承受一定的管路压力，这就对丝锥的锥度设计、牙型精度提出了更高要求。这款丝锥的切削部分采用4槽设计，槽型的螺旋角经过优化，在加工铸铁、

　　黄铜、铝合金等常用管路材质时，切屑能够顺着排屑槽顺利排出，不会出现切屑堵塞在孔内刮伤已加工牙面的问题，日常作业中如果遇到盲孔攻丝的场景，合理的排屑槽设计也能减少切屑堆积在孔底导致丝锥折断的风险。丝锥的工作部分长度对应2.563英寸的总长度设计，其中切削锥部分的长度覆盖了3-4个牙距，能够在攻丝初始阶段顺利切入预制底孔，不会出现滑牙、攻偏的问题，校准部分带有1:16的标准NPT锥度，加工过程中随着丝锥的旋入，牙型的挤压力逐渐增大，最终加工出的内螺纹能够和同规格的外螺纹接头实现紧密配合，满足管路系统的密封要求。尾部的方柄尺寸为9/16英寸，能够和标准的丝锥扳手、机用攻丝夹头完美匹配，不管是手工攻丝作业，还是钻床、攻丝机上的机动攻丝，

　　都能实现可靠的扭矩传递，不会出现方柄打滑、磨损的问题，方柄和工作部分的同轴度控制在合理公差范围内，攻丝过程中丝锥的径向跳动量极小，能够有效保证螺纹孔的位置精度，避免出现螺纹孔歪斜导致接头安装后受力不均、出现渗漏的问题。从设计思路上看，这款丝锥没有采用多余的装饰性结构，所有外形尺寸都严格遵循美制NPT管螺纹的加工标准，牙型角60度、锥度1:16、每英寸18牙的参数完全匹配标准3/8英寸NPT螺纹的要求，牙顶和牙底的圆弧过渡设计，既能够减少切削过程中的应力集中，提升丝锥本身的使用寿命，也能让加工出的螺纹牙型饱满，减少牙尖崩缺的问题。在实际安装使用的边界条件上，需要注意攻丝前的预制底孔直径要控制在合理范围，底孔过小会导致攻丝扭矩过大，

　　增加丝锥折断的风险，底孔过大则会导致螺纹配合的过盈量不足，出现密封失效的问题；攻丝过程中要根据加工材质选择合适的切削液，加工钢材时选用乳化液或者切削油，加工黄铜、铸铁等脆性材料时可以采用煤油或者干式切削，同时要注意定期反转丝锥断屑，避免长切屑缠绕在丝锥上影响加工质量。和普通的直螺纹丝锥不同，锥管丝锥的加工过程不需要攻通整个孔深，只要旋入深度达到标准要求的有效牙数，就能满足管路的承压密封要求，这款丝锥的校准部分长度足够覆盖常规管路接头的拧入深度，不需要额外定制加长规格就能满足绝大多数民用、工业管路的加工需求。日常维护中，使用后及时清理排屑槽内残留的切屑，在切削部分涂抹防锈油存放，能够避免丝锥生锈、刃口磕碰，长期保持切削精度。
