1/4英寸NPT锥形RH管螺纹丝锥结构

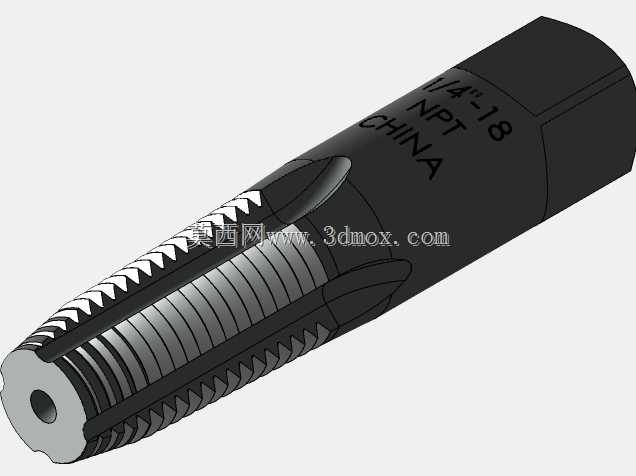

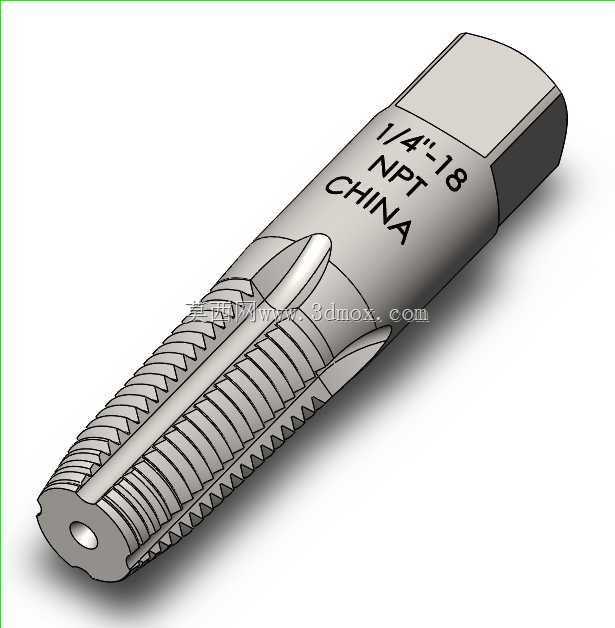

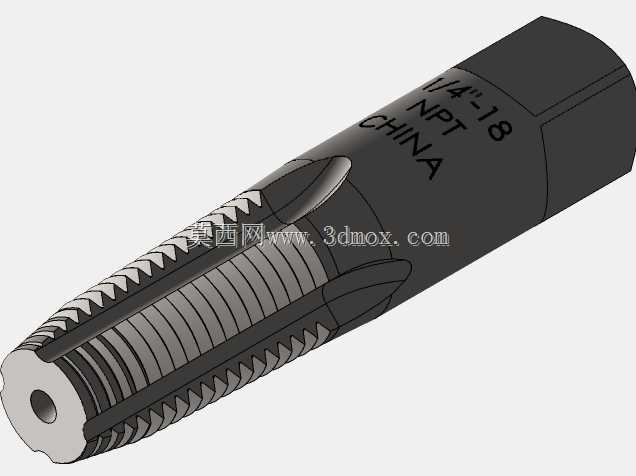

　　在管路装配、五金维修、小型液压气动系统搭建的现场作业场景里，管螺纹丝锥是内螺纹加工环节无法替代的手持加工工具，这款1/4规格的NPT锥形RH管螺纹丝锥，针对的是公称尺寸1/4英寸、每英寸18牙的美制密封锥管螺纹加工需求，这类螺纹普遍应用在水、气、低压油类输送的管路连接部位，依靠锥度配合的牙型挤压实现密封，无需额外缠绕过多密封填料即可满足常规工况的密封要求，在民用供水管道、小型空压机气路、设备冷却水路的现场修配、小批量加工场景中使用频率极高。从结构设计来看，这款丝锥采用4槽容屑结构，直槽的排布方式适配铸铁、黄铜、铝合金等多种常见管路基材的攻丝作业，容屑槽的深度经过匹配牙型切削量的优化，既保证攻丝过程中切屑能够顺利排出，

　　不会因为槽深过大导致丝锥核心刚性不足，也避免槽深过浅造成切屑堵塞、刮伤已加工螺纹表面的问题。切削部分的锥度严格遵循NPT螺纹的1:16锥度标准，切入端的导向锥经过角度优化，初始攻丝时能够快速对准底孔，不会出现切入歪斜导致的螺纹牙型破损、丝锥折断的问题，对于现场作业中没有专用攻丝夹具、依靠手动扳手攻丝的操作场景十分友好，降低了操作人员的找正难度。丝锥的驱动端采用7/16英寸方柄结构，这个尺寸是行业内通用的手动丝锥扳手适配尺寸，能够和市面上绝大多数常规规格的T型丝锥扳手、棘轮丝锥扳手配合，不需要定制专用的夹持工具，现场作业时如果遇到扳手遗失的情况，也能快速找到适配的工具完成作业，方柄的棱角做了小倒角处理，

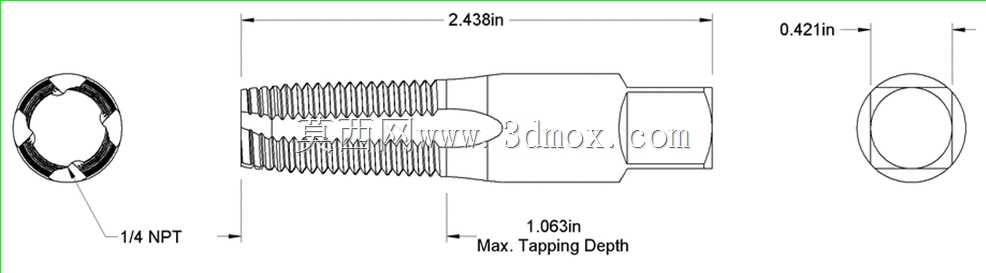

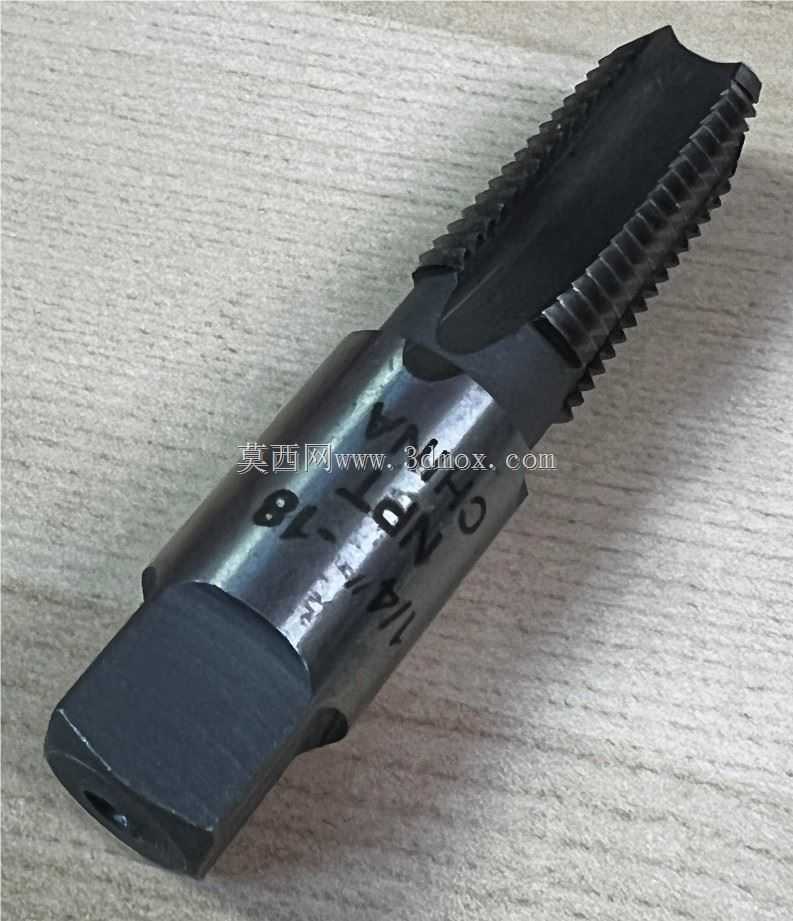

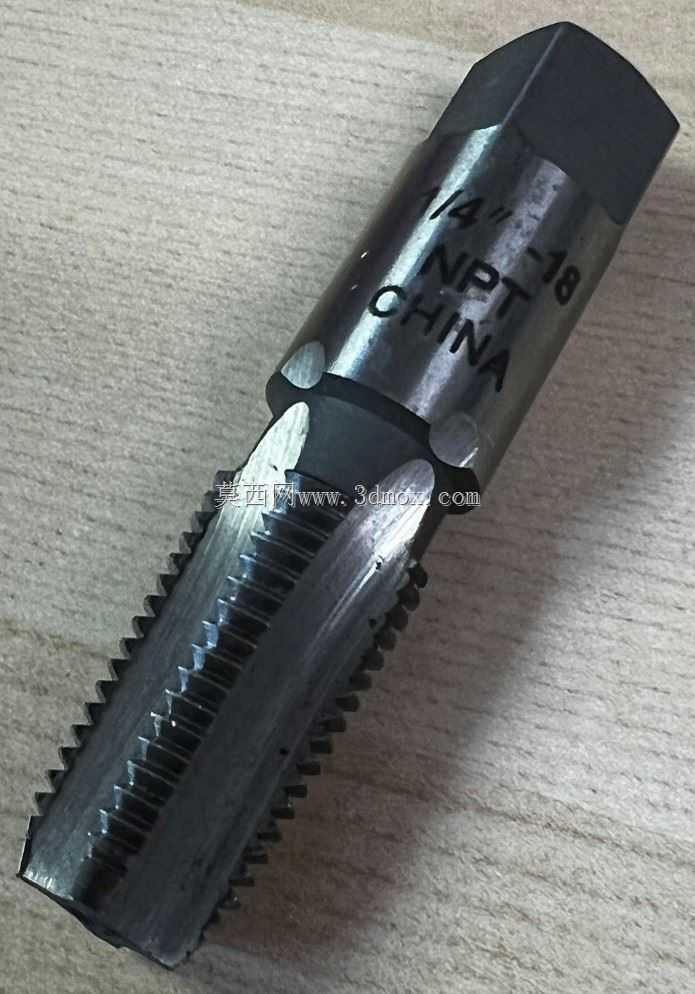

　　既能够保证扳手夹持时的扭矩传递效率，不会出现打滑圆角的问题，也能避免尖锐棱角划伤操作人员的手部。整体有效加工长度为2.438英寸，这个长度设计覆盖了常规管路接头的内螺纹有效旋合长度需求，针对壁厚在3mm到8mm之间的管路接头、阀体安装孔，一次进给即可完成全部有效牙型的加工，不需要多次进退刀修整，大幅提升现场修配的作业效率。丝锥表面的标识采用激光蚀刻工艺，清晰标注了螺纹规格、牙距、旋向和产地信息，在车间油污、粉尘的作业环境下，标识不会因为长期摩擦、接触油污而模糊脱落，操作人员取用时能够快速识别规格，避免拿错丝锥导致的底孔报废问题。从实际使用的边界条件来看，这款丝锥适配的加工底孔直径为11.5mm左右，针对不同加工材质可以做±0.

　　1mm的微调，加工黄铜、铝合金这类软质金属时可以适当提高攻丝转速，加工铸铁、普通碳钢时则需要配合合适的切削液，降低牙型表面的粗糙度，提升螺纹配合的密封性能。在设备装配的现场修配场景中，经常会遇到原有内螺纹滑牙、锈蚀需要重新攻丝的情况，这款丝锥的整体刚性经过优化，针对锈蚀孔的二次扩攻作业也能保持足够的强度，不会因为切削量突然增大出现崩齿、折断的问题。和直螺纹丝锥不同，锥管螺纹丝锥的切削过程是随着进给深度增加，切削量逐渐增大，因此这款丝锥的牙型硬度从切削端到柄部做了梯度处理，切削端的硬度更高保证耐磨性，柄部的韧性更好，能够承受攻丝过程中产生的扭矩波动，避免手动攻丝时用力不均导致的丝锥断裂。在小型卫浴产品装配、气动元件生产的小批量加工场景中，这款丝锥既可以搭配手动工具做单件修配，也可以装夹在台钻、攻丝机上做小批量的机加工使用，方柄的夹持结构在机用夹头中也能保证足够的夹持力，不会出现转动打滑的问题。日常存放时，丝锥的切削端做了防锈处理，长期放置在工具柜中也不会因为车间潮湿环境出现锈蚀，影响切削刃的锋利度。
