仓储流架用注塑导向滚轮结构设计

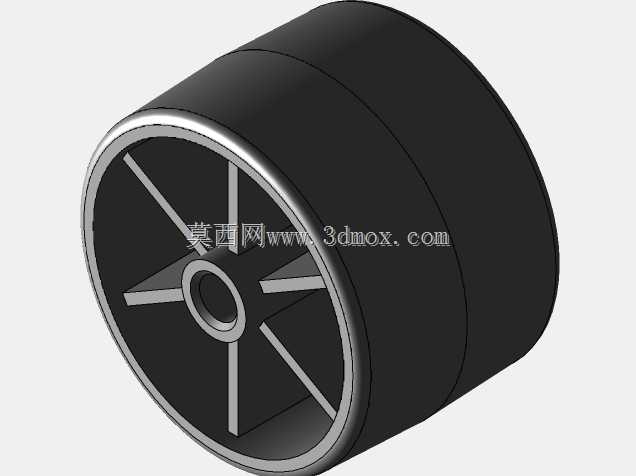

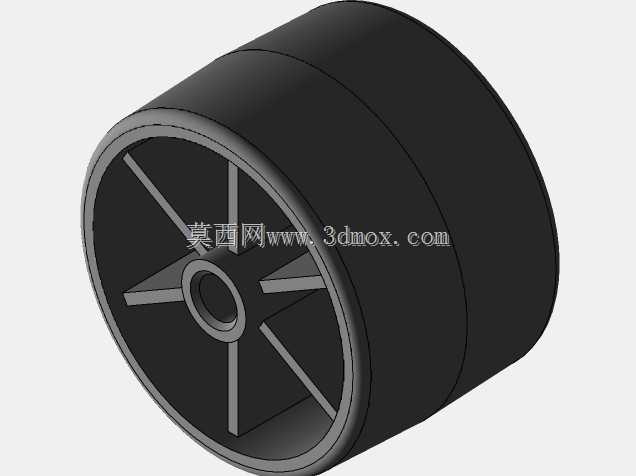

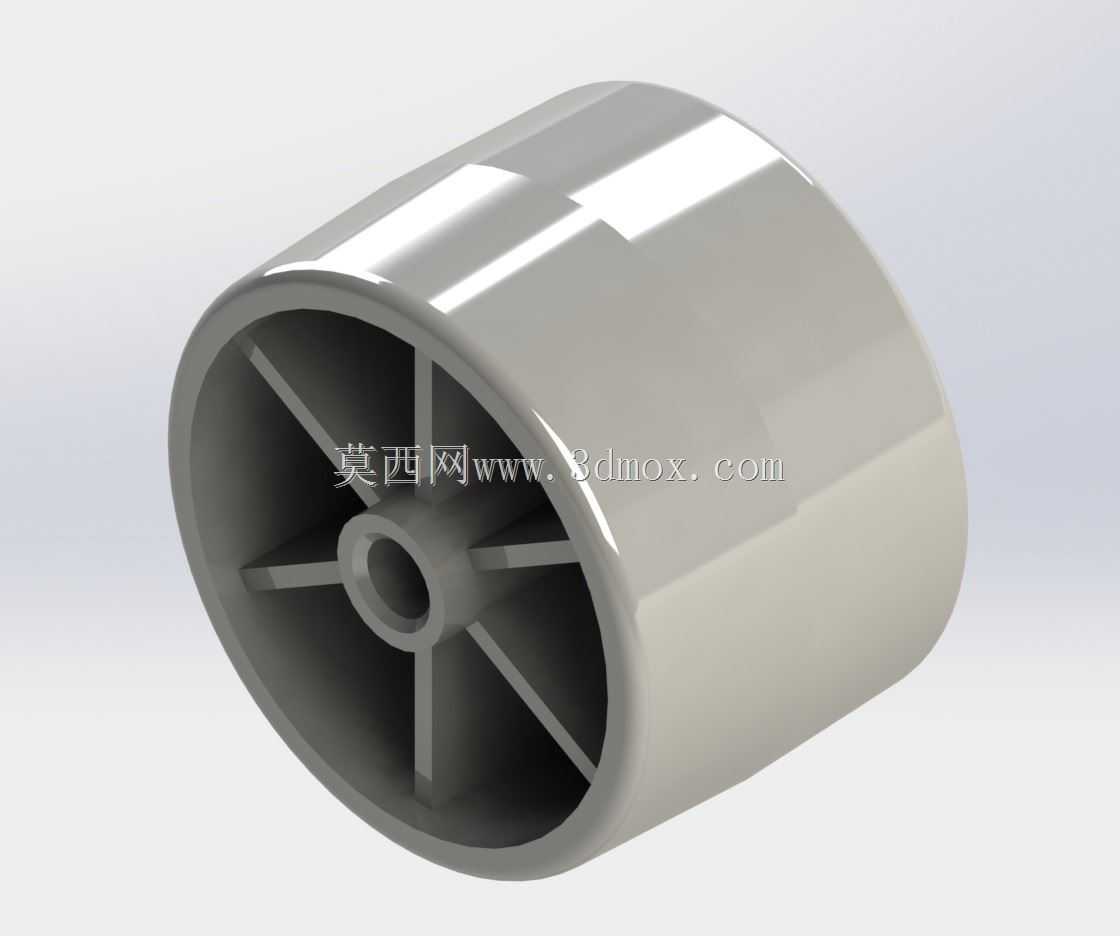

　　在精益生产的线边仓、流利条货架、工位间物料输送滑道场景中，这类注塑滚轮是承担料箱、周转筐无动力滑移的核心承载零件，日常工况下需要承受10-30kg不等的周转容器重量，同时要保证容器滑动过程无卡滞、无偏斜，避免物料在滑移过程中倾翻掉落。从结构设计来看，这款滚轮采用一体式注塑成型结构，整体为空心圆柱外形，外圆面做了高光洁度处理，减少与料箱底部的滑动摩擦阻力，轮体内部采用六辐条放射状加强筋结构，中心设置安装轴孔，这种结构既可以保证轮体的径向承载能力，避免长期受压出现轮体变形、椭圆度超标的问题，又能最大程度减少注塑材料的用量，降低零件自重与生产成本，同时辐条之间的镂空结构可以避免注塑过程中出现缩痕、气孔等成型缺陷，提升零件的成品率。

　　设计过程中需要重点考量几个核心边界：首先是安装配合尺寸，中心轴孔的公差需要匹配流利架常用的金属安装轴，一般采用间隙配合，保证滚轮可以绕轴顺畅转动，不会出现转动卡滞或者轴向窜动量过大的问题；轮体的外径尺寸需要匹配流利架的安装间距，保证相邻滚轮之间的顶面高度差控制在0.2mm以内，避免料箱滑动时出现颠簸；轮体的宽度需要覆盖常用周转箱的底部接触宽度，避免料箱边缘卡入滚轮间隙。其次是材料选型，这类滚轮一般采用高抗冲聚丙烯或者尼龙材料注塑，既具备足够的表面硬度耐磨耗，又有一定的韧性，在受到料箱冲击时不会出现开裂，同时材料本身的自润滑特性可以减少转动过程中的摩擦阻力，不需要额外添加润滑脂，适配车间无尘、免维护的使用需求。

　　从实际使用场景出发，这类滚轮的安装角度一般随流利架设置为3-5度的倾斜角，依靠物料自身重力实现无动力输送，所以轮体的转动阻尼需要控制在合理范围，阻尼过大会导致料箱滑移不畅，需要人工推送，阻尼过小则会导致料箱下滑速度过快，在末端工位产生撞击，造成物料散落或者料箱损坏。设计时辐条的厚度、轴孔与安装轴的配合间隙都经过反复验证，保证转动阻尼处于合理区间，同时轮体的外圆没有额外设置防滑纹理，避免增大滑动阻力，保证塑料料箱、纸箱都可以顺畅滑动。

　　在结构细节上，轮体的两端边缘做了小圆弧倒角处理，一方面是避免注塑件的锐边划伤操作人员或者料箱表面，另一方面可以减少轮体与流利架安装支架的摩擦，避免转动过程中出现异响或者磨损支架。中心轴孔的两端做了沉台设计，可以容纳安装轴的卡簧或者轴套，避免滚轮在长期使用过程中出现轴向窜动，从安装支架上脱落。轮体内部的辐条与外圈、中心轴套的连接处都做了圆角过渡，避免应力集中，在长期承受交变载荷的情况下出现辐条断裂的问题，经过实际工况验证，这种结构的滚轮在正常使用条件下可以满足3年以上的使用寿命，不需要频繁更换维护。

　　针对不同的使用场景，这类滚轮的尺寸可以做系列化调整，比如针对重型料箱可以加大轮体外径、增加辐条厚度，针对轻型小件输送可以缩小轮体尺寸、减少材料用量，核心的六辐条空心结构可以通用，只需要调整局部尺寸就可以适配不同的承载需求，大幅降低了系列化产品的开模成本，也方便仓储设备厂商根据自身的货架规格快速选型适配。
