摩托车车载数字控制单元接线模块结构

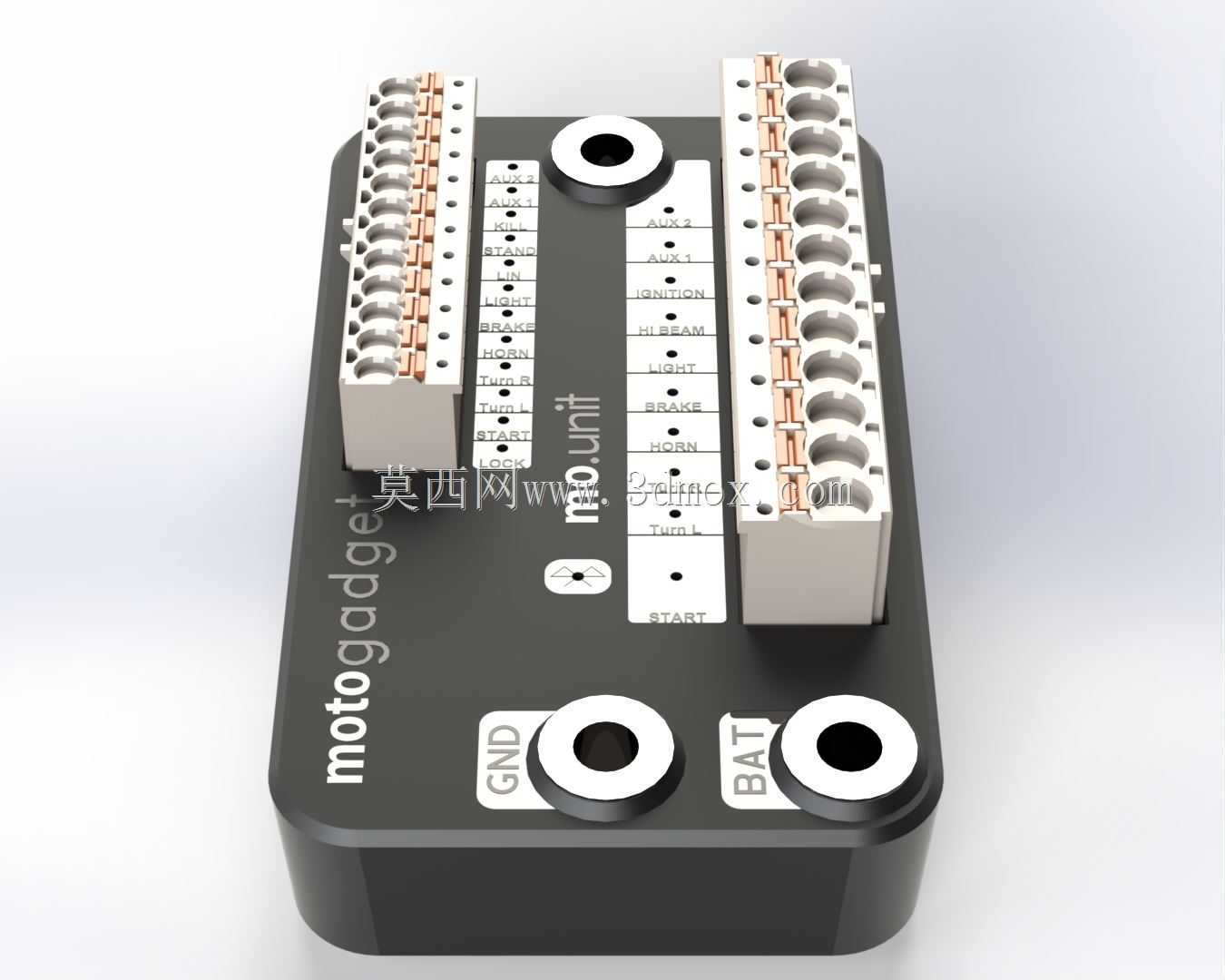

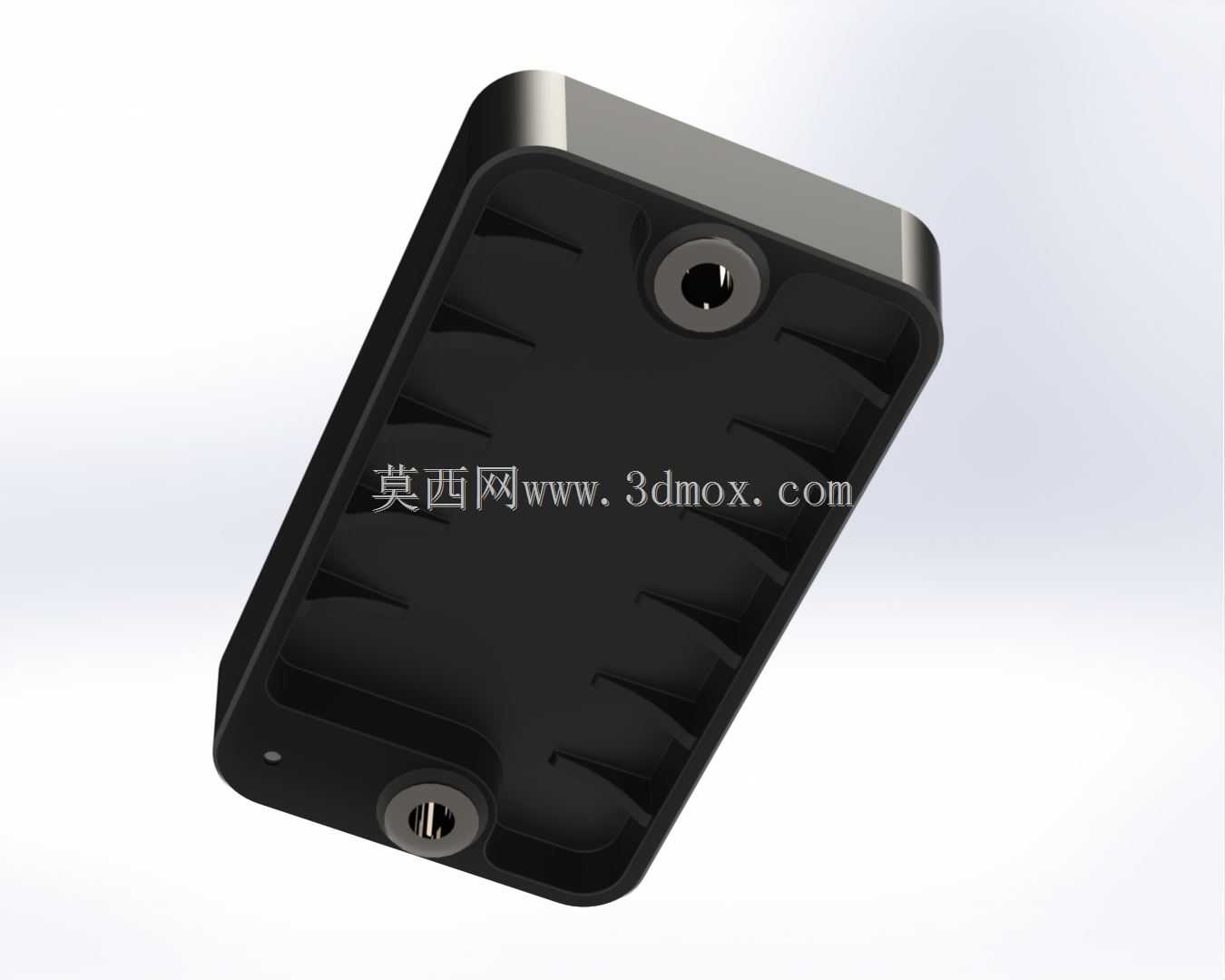

　　这款车载数字控制单元是摩托车整车电气系统的核心集成部件，主要承担整车电气回路的逻辑控制与回路保护双重职能，替代传统车型上分散布置的保险丝盒、继电器组与零散控制开关模块，大幅简化整车线束布局，降低线路故障排查难度。从结构设计来看，主体采用高强度阻燃工程塑料壳体，表面做哑光耐磨处理，可抵御摩托车行驶过程中遇到的泥水飞溅、路面碎石冲击以及发动机舱传导的持续高温，壳体边角做圆弧过渡处理，避免安装过程中割伤线束绝缘层，同时减少应力集中带来的壳体开裂风险。壳体两侧预留的带金属衬套安装孔，可直接通过标准螺栓固定在摩托车车架预留安装位上，安装孔位的同轴度公差控制在0.1mm以内，保证安装时不会出现强制装配导致的壳体形变，

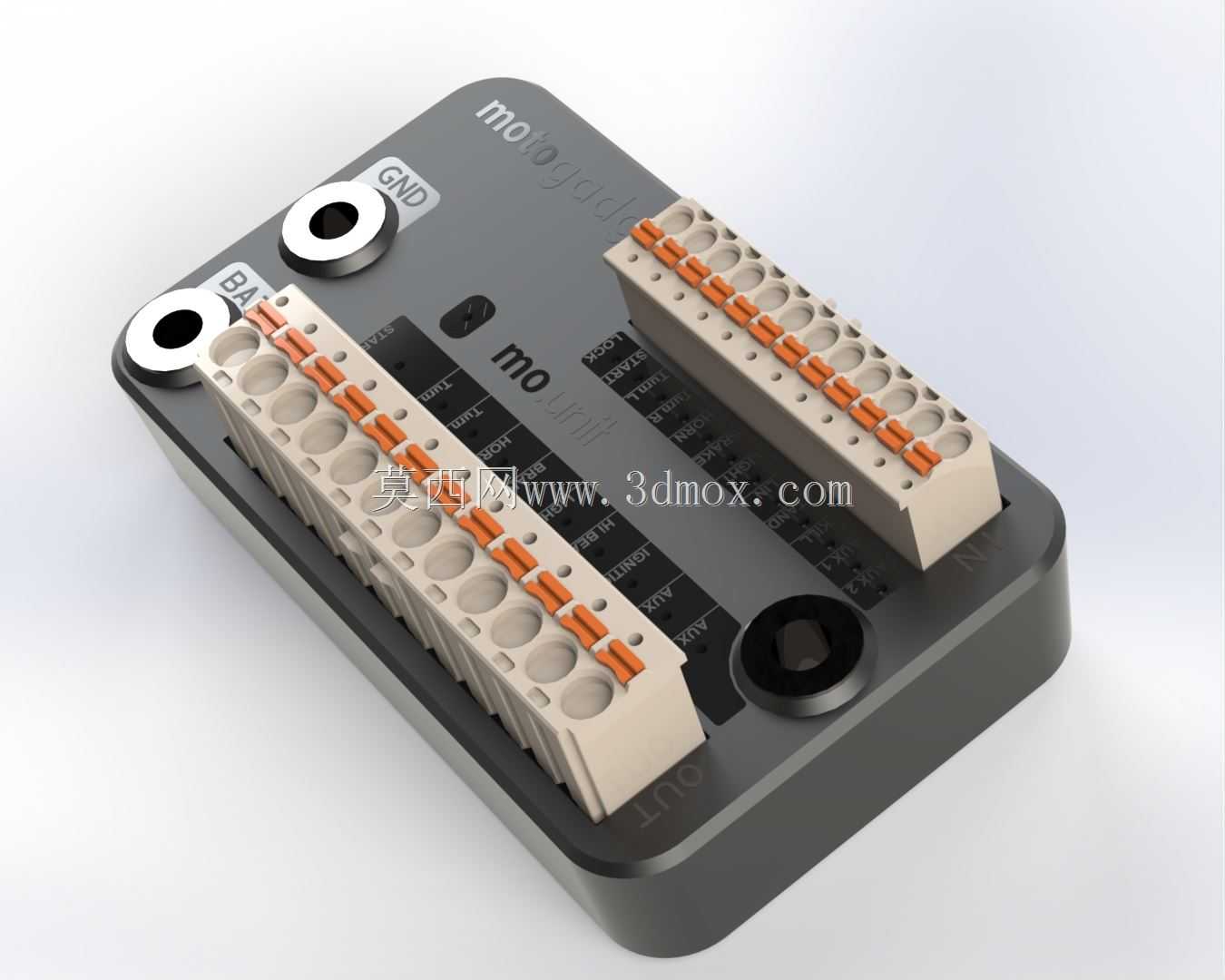

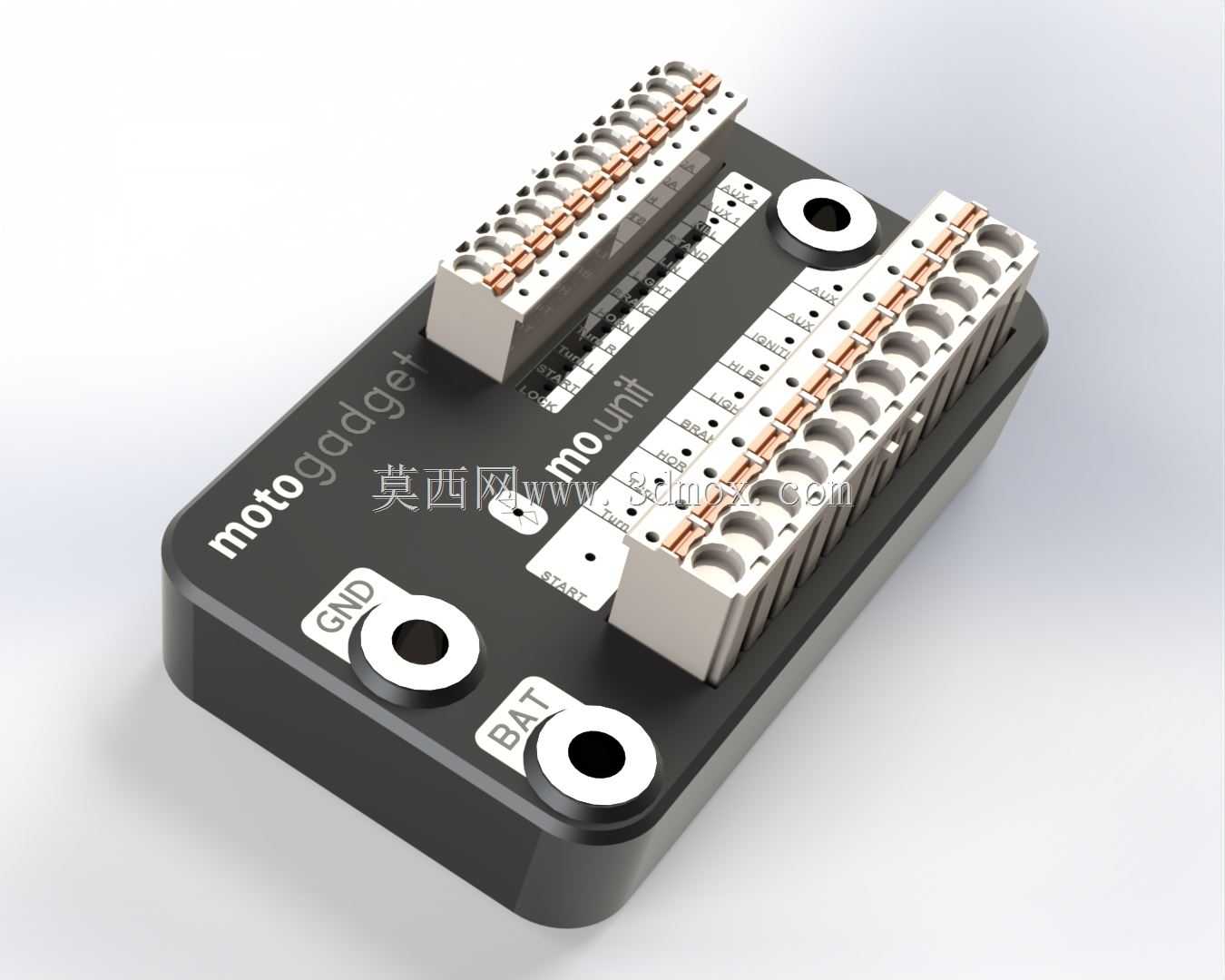

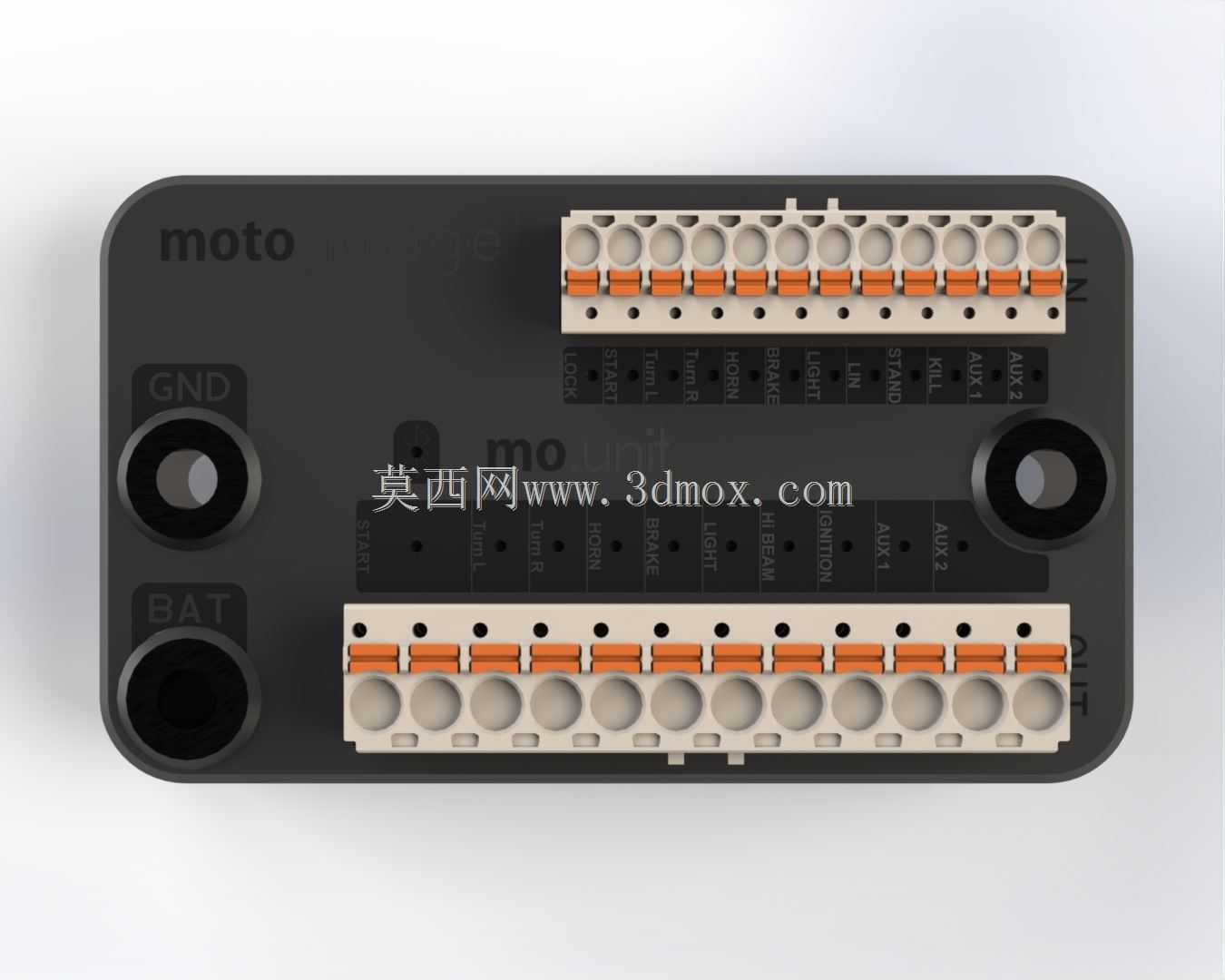

　　不会影响内部电路板的固定精度。接线区域采用两排对称布置的弹簧式快接端子排，端子排的橙色锁定卡扣可在导线插入后自动卡紧线芯，无需额外压接接线端子，单孔可适配0.5-2.5平方毫米的多股铜芯导线，覆盖摩托车上从信号指示灯到大功率点火线圈的所有线径需求，每个接线位旁都印有清晰的丝印功能标识，安装接线时可直接对应功能定义插线，无需反复对照图纸查找点位，端子排与内部电路板采用波峰焊整体焊接，接触电阻小于5毫欧，可承受持续15A的回路电流，满足大负载部件的供电需求。壳体上预留的GND、BAT等主回路接线位采用大尺寸环形接线端子，可适配6平方毫米的主电源线，保证大电流供电时的压降控制在合理范围，避免主线路过热。内部电路板采用三防漆涂覆处理，

　　可在高湿度、多粉尘的骑行环境下长期稳定工作，不会出现电路板氧化、短路等问题。在实际应用场景中，该控制单元可接收车把上的灯光开关、点火开关、转向开关等操作部件的输入信号，经过内部逻辑运算后直接输出控制信号到对应的灯光、点火线圈、启动电机等执行部件，同时内置的电子保险功能可在回路出现过载、短路时在毫秒级切断对应回路，不会像传统保险丝那样出现熔断后需要更换配件的问题，故障排除后可自动恢复供电，大幅降低长途骑行时的电路故障风险。设计过程中充分考虑了摩托车的振动工况，内部所有元器件都采用防震固定工艺，较重的元器件额外增加点胶固定，端子排的接触结构采用防松设计，在持续高频振动下也不会出现接线松脱、接触不良的问题。整体外形尺寸紧凑，

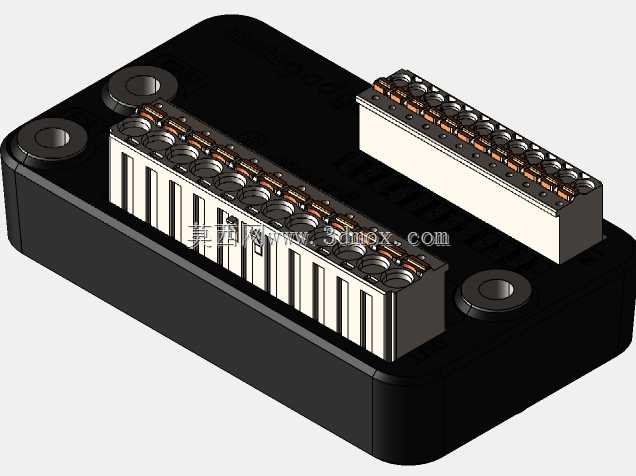

　　可适配大部分复古车、改装车的车架安装空间，不会与周边的油箱、覆盖件产生安装干涉，壳体的安装高度控制在较低范围，安装后不会突出车架过多，避免影响整车外观协调性。接线端子的排布方向朝向车体外侧，维修接线时无需拆卸周边其他部件即可完成操作，日常检修维护十分便捷。从建模角度来看，该模型完整还原了产品的所有结构细节，包括端子排的每个接线孔位、锁定卡扣的结构、安装孔的金属衬套细节、壳体表面的丝印标识位置，可直接用于摩托车改装设计的整车布线布局验证，也可作为电气控制类产品的结构设计参考，帮助设计人员理解车载集成控制模块的布局逻辑与接线结构设计思路，在进行同类产品开发时可参考其端子排布、安装固定、防护设计的相关方案，缩短产品开发周期，规避结构设计上的常见问题。
