复古红色便携一体式 boombox 收录播放设备

　　在民用消费电子的结构设计领域，这类一体式便携音频播放设备的三维建模，需要兼顾外观复古质感还原与内部功能模块的布局合理性，不能只做表面的外形复刻。从实际应用场景来看，这类设备主要面向个人居家休闲、户外小型聚会、复古主题场景陈设等使用场景，既可以作为功能性音频设备完成收音、光盘播放、音频外放的核心功能，也能作为复古风格的陈设物件适配复古风的空间布置。

　　从功能特性层面拆解，这类设备集成了调频调幅收音模块、CD读取播放模块、双声道立体声功放单元以及全频扬声器单元，部分同类型产品还会预留外接音频输入接口，支持外部音源的接入播放。建模过程中首先要明确各个功能模块的安装边界：收音模块的天线走线需要避开功放单元的电磁干扰区域，通常会将天线接收端布置在设备机身的侧上方位置，减少金属结构件对信号的屏蔽影响；CD读取模块的光头组件需要预留足够的减震安装空间，通常会在模块与机身壳体之间设置橡胶减震垫的安装位，避免设备移动或者外放音量较大时的震动影响光头读盘的稳定性；双扬声器单元分别布置在机身正面的左右两侧，每个扬声器的安装沉台需要匹配对应尺寸的扬声器固定孔位，同时要在扬声器背部预留对应的音腔空间，音腔的容积会直接影响低频外放的效果，建模时需要根据扬声器的额定功率参数预留合理的腔体内空间，避免音腔过小导致声音发闷、破音的问题。

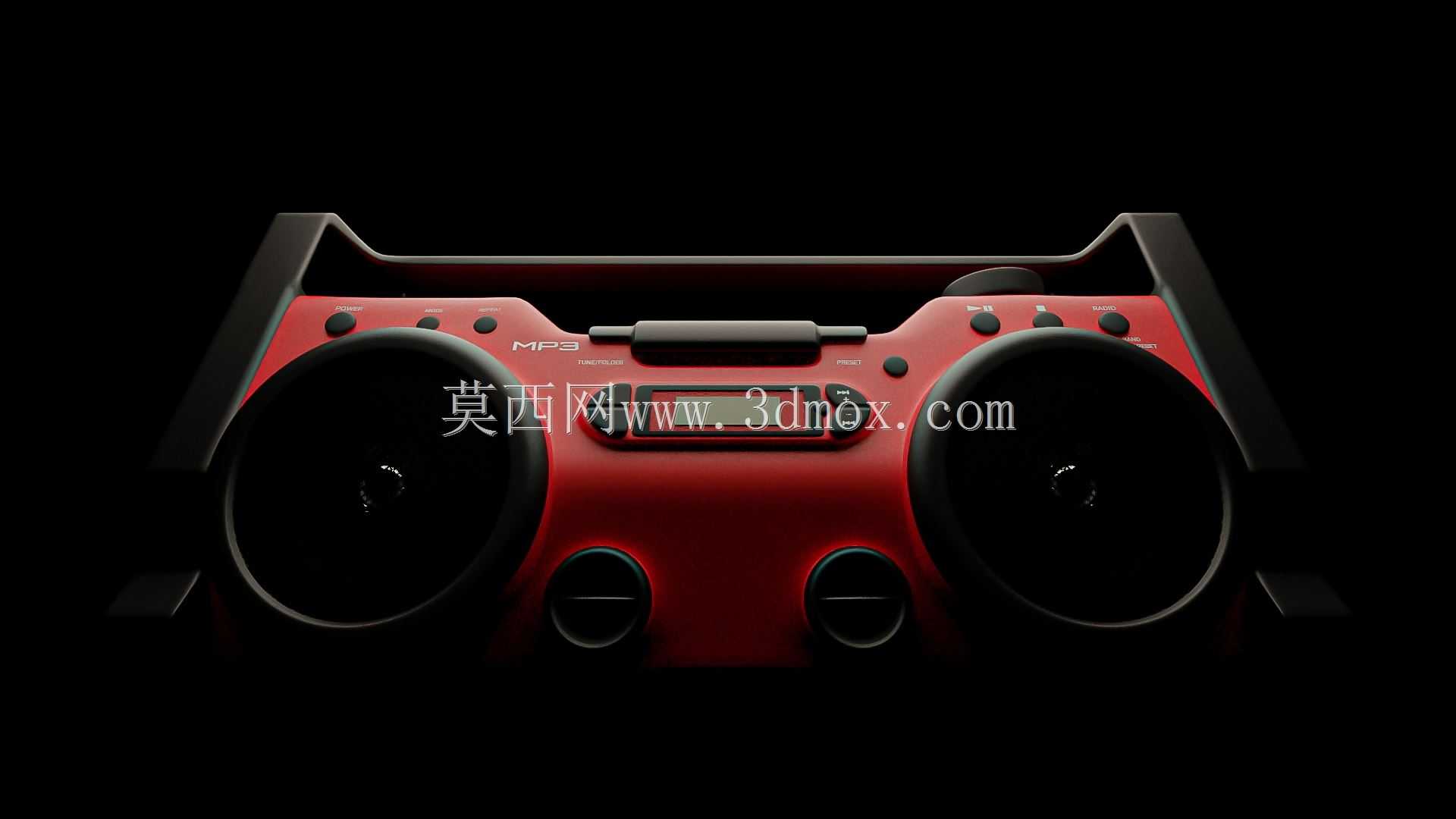

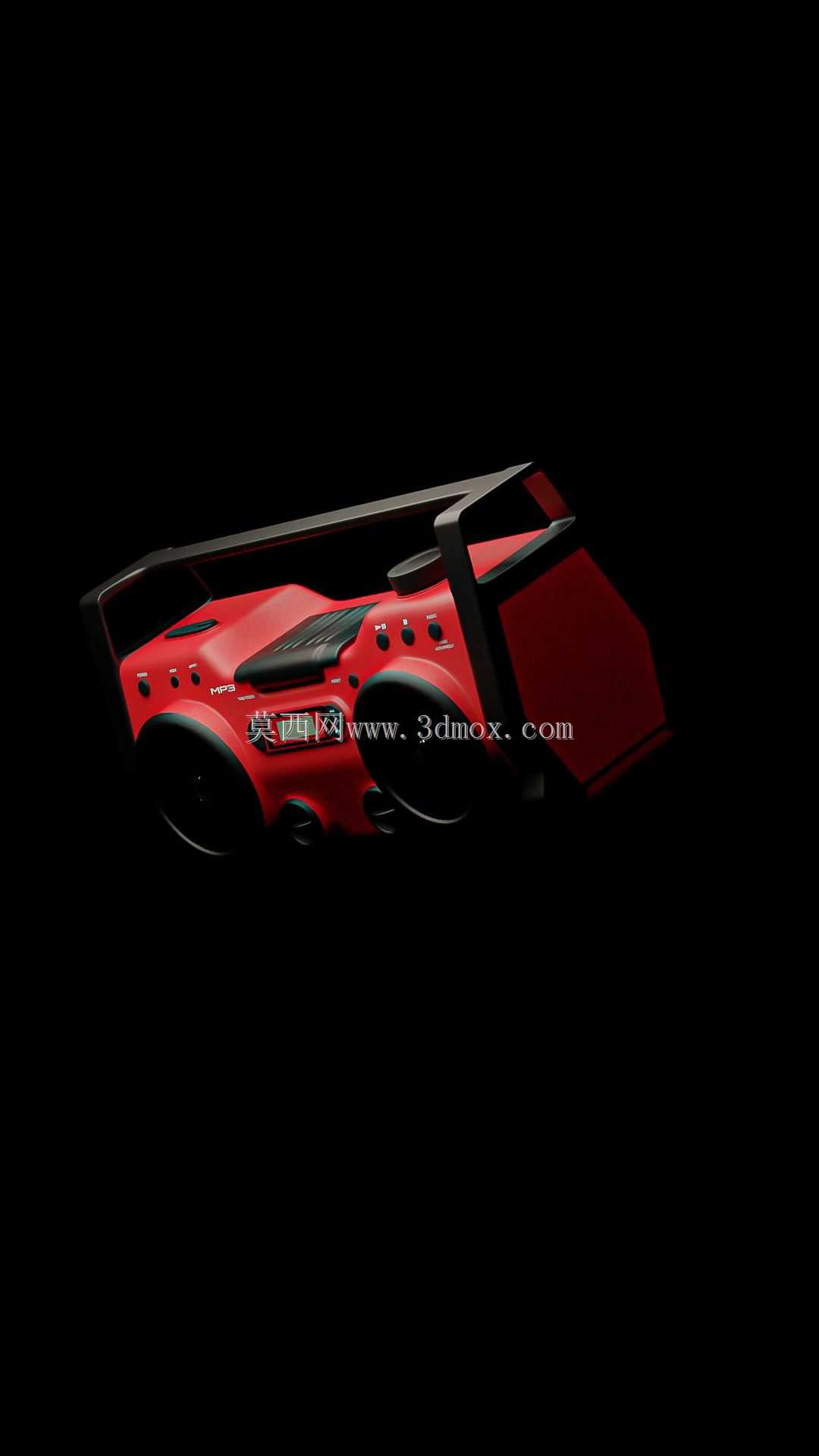

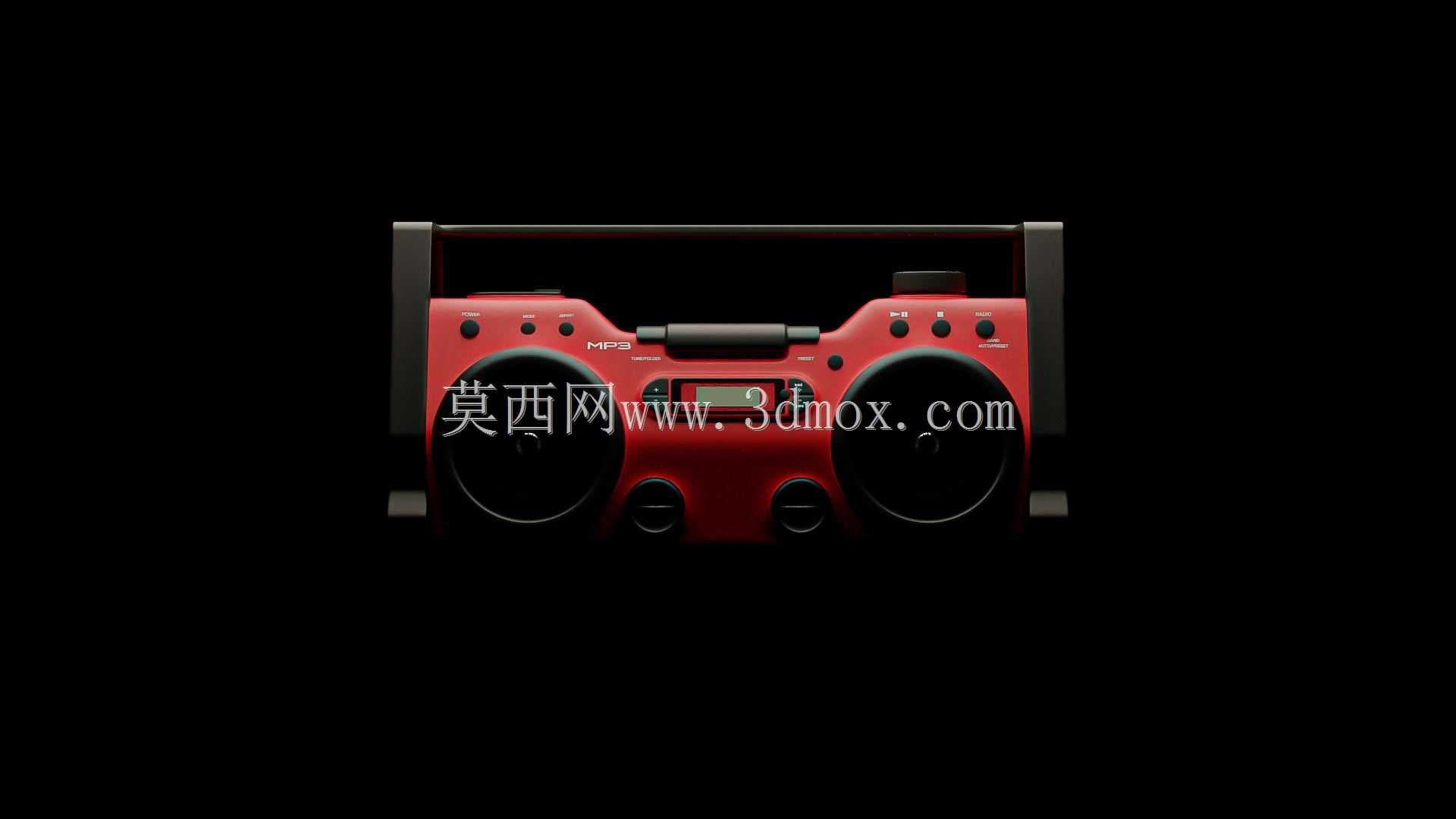

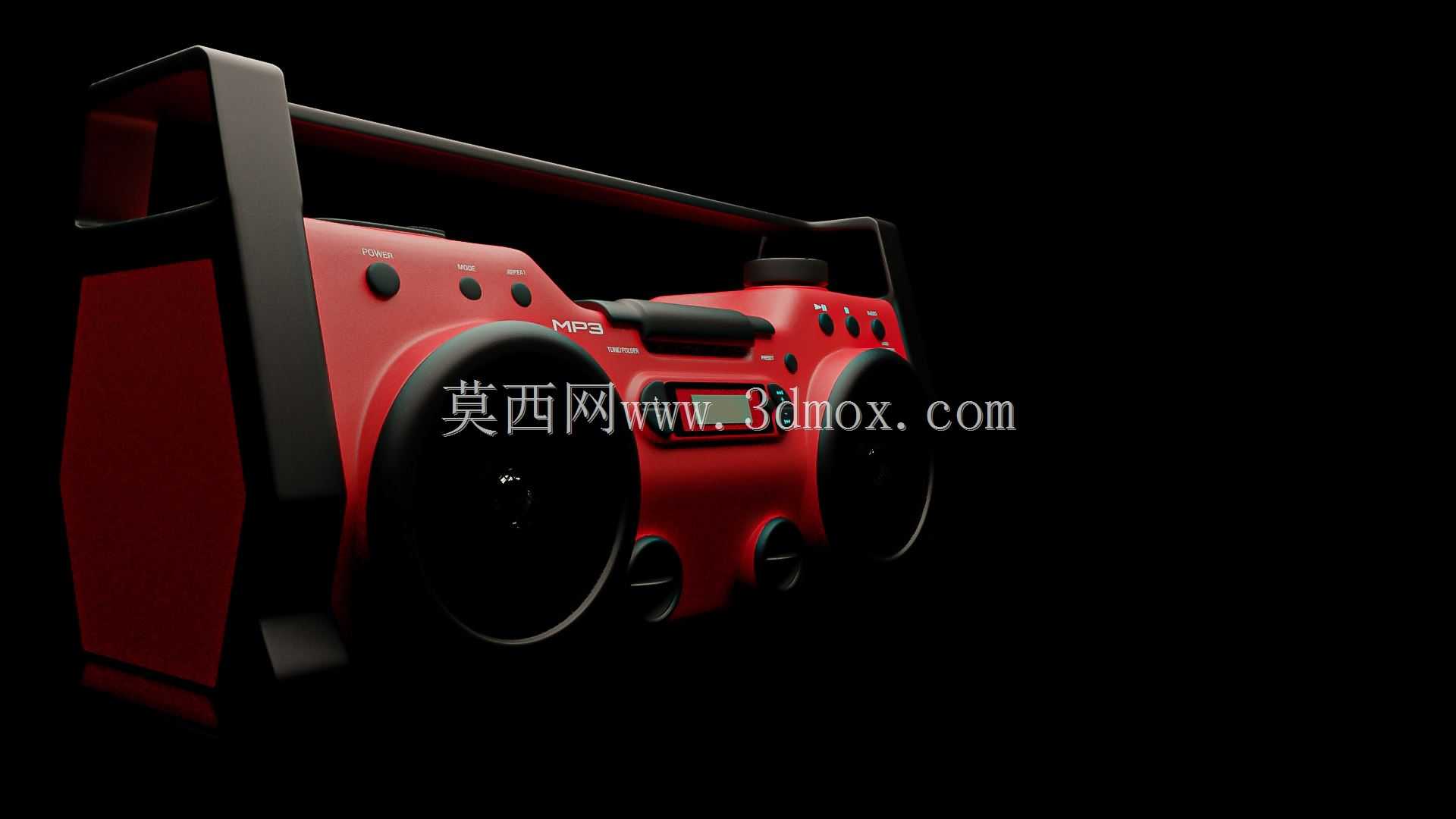

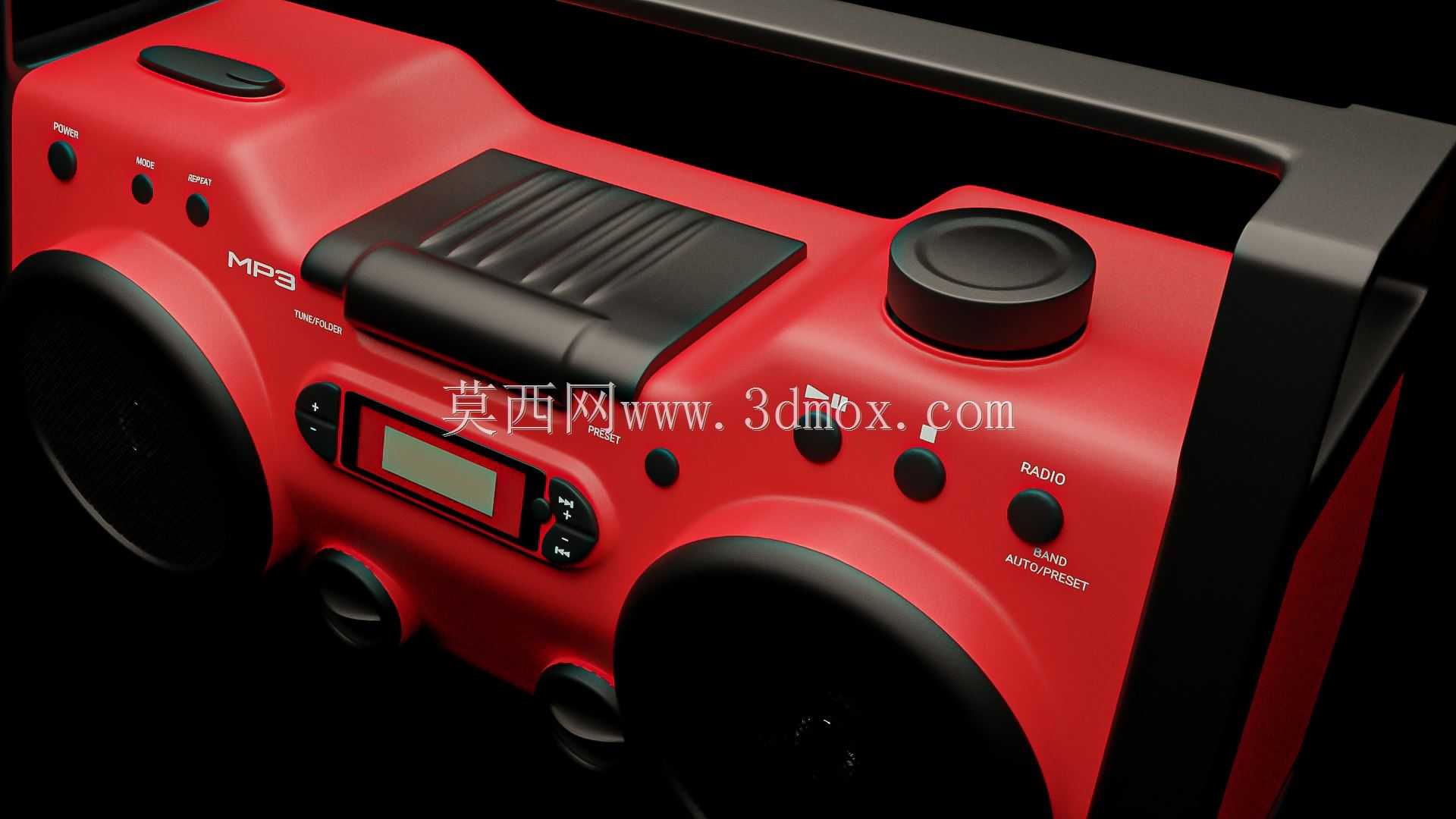

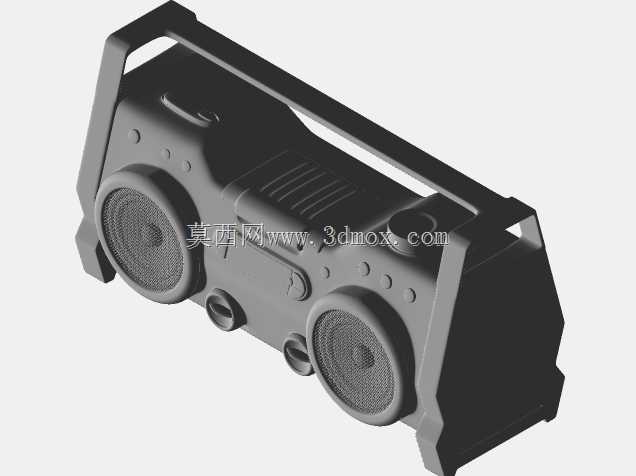

　　外形设计上参考了千禧年前后同类便携收录设备的经典造型，采用大弧度的边角过渡处理，机身正面的操作按键区域集中布置在CD仓的下方位置，按键的按压行程需要预留1.2-1.8mm的活动空间，按键与壳体之间的配合间隙控制在0.3mm以内，既保证按键按压顺畅无卡滞，也避免间隙过大进灰影响内部电路。机身顶部设置一体化的提手结构，提手的转动轴位置需要做限位结构设计，保证提手拉起时的角度符合人体工学握持要求，放下时能够完全贴合机身顶部的凹槽，不会突出机身表面影响放置稳定性。机身的整体宽度控制在450mm左右，高度180mm，深度150mm，这个尺寸既能够容纳下所有的功能模块，也保证了设备的便携性，成年人单手提携不会有过重的负担。

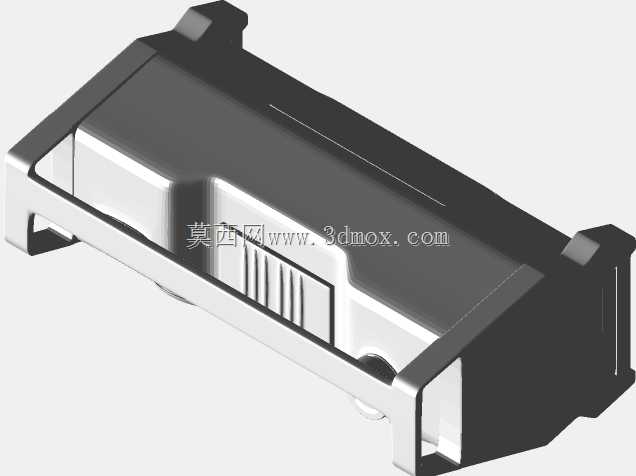

　　建模过程中对于壳体的壁厚设计也需要符合注塑生产的工艺要求，主体塑料壳体的壁厚均匀控制在2.5mm，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲的问题；壳体上的散热孔布置在机身背部的功放模块对应位置，散热孔的直径控制在3mm，孔间距5mm，既保证散热效率，也避免异物从散热孔进入机身内部。电池仓设计在机身背部的下方位置，支持干电池与外接电源双供电模式，电池仓的仓门采用卡扣式固定结构，卡扣的配合量控制在0.8mm，保证仓门关闭后不会出现松动异响，同时也方便用户打开更换电池。机身正面的装饰条采用红色高光质感处理，与黑色的扬声器网罩区域形成视觉对比，还原复古产品的经典配色方案，网罩的网格结构建模时需要做等距阵列处理，网格丝径0.8mm，既保证声音能够顺利传出，也能对内部扬声器起到防护作用，避免异物触碰扬声器振膜造成损坏。

　　在结构装配逻辑上，整个设备采用前后壳体扣合的装配方式，前后壳体之间通过6颗自攻螺丝固定，螺丝孔位隐藏在背部的标签贴附区域以及电池仓内部，保证机身外观的整体性，不会看到外露的螺丝孔影响美观。各个内部模块通过定位柱与壳体上的定位孔配合实现预定位，再通过小螺丝固定在壳体的安装柱上，定位柱与定位孔的配合间隙控制在0.1mm，保证模块安装位置的精度，避免CD光头偏移导致读盘故障。操作按键下方的PCB板需要预留按键对应的触发开关位置，开关与按键底部的接触距离控制在0.5mm，保证按键按压时能够准确触发开关，不会出现按键空程或者触发不灵敏的问题。
