博世1617工具配套路由式防尘集尘结构

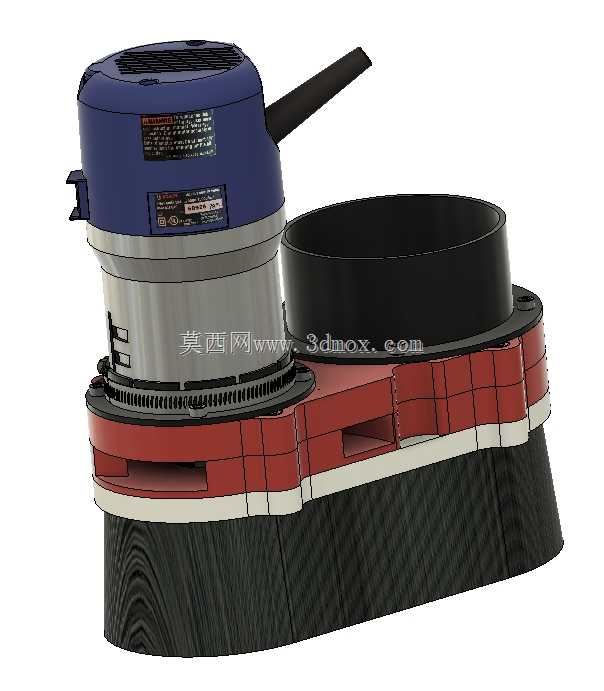

　　在手持电动工具的木工作业、塑胶修边加工场景里，粉尘四散一直是影响操作视线、损害作业人员呼吸健康、加速设备进尘磨损的核心痛点，这款适配博世1617系列修边/路由设备的防尘集尘结构，正是针对这类作业场景的实际痛点开发的配套功能部件。从实际使用逻辑来看，该结构不需要对原有主机做任何破坏性改装，完全依托主机本身的安装基准做适配固定，作业时能够将工具铣削、打磨过程中产生的带尘气流从工件加工区域定向偏转引导，避免粉尘直接朝向操作人员面部飘散，同时可以对接常规工业集尘管路，实现加工粉尘的就近收集，大幅降低作业区域的浮尘浓度。

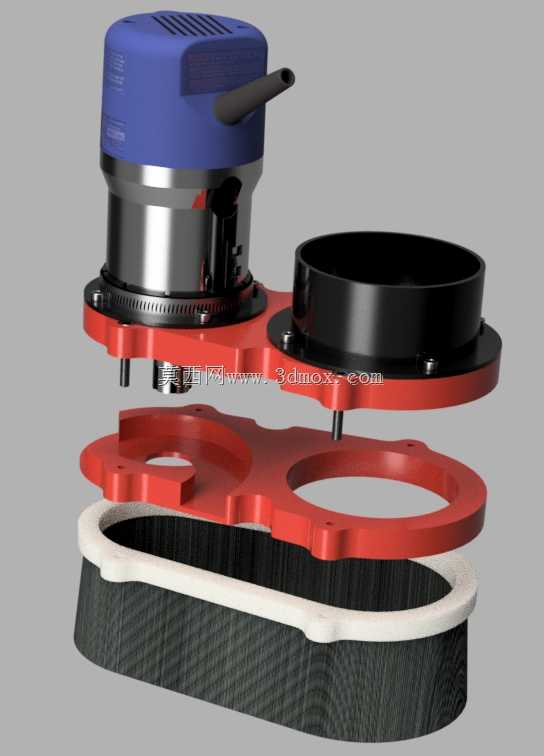

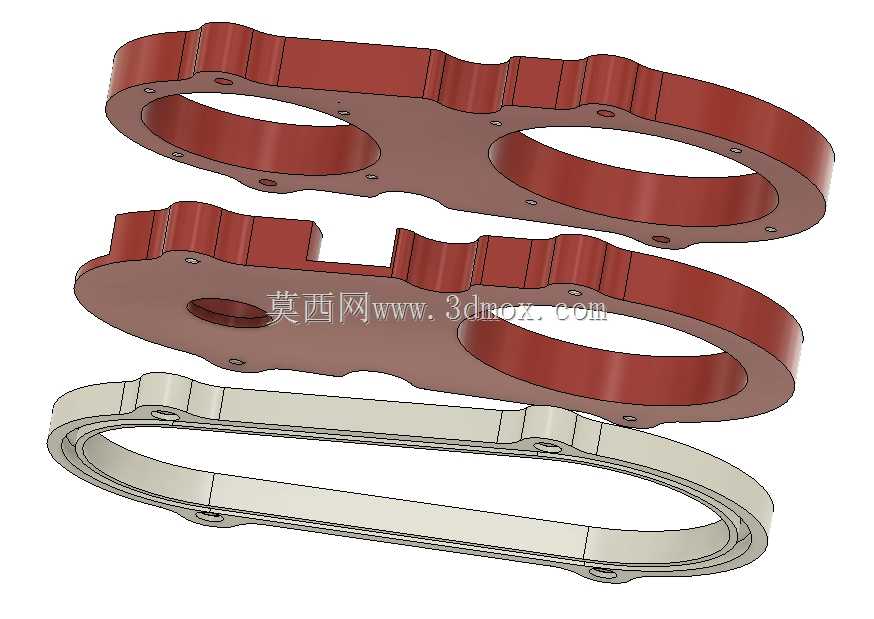

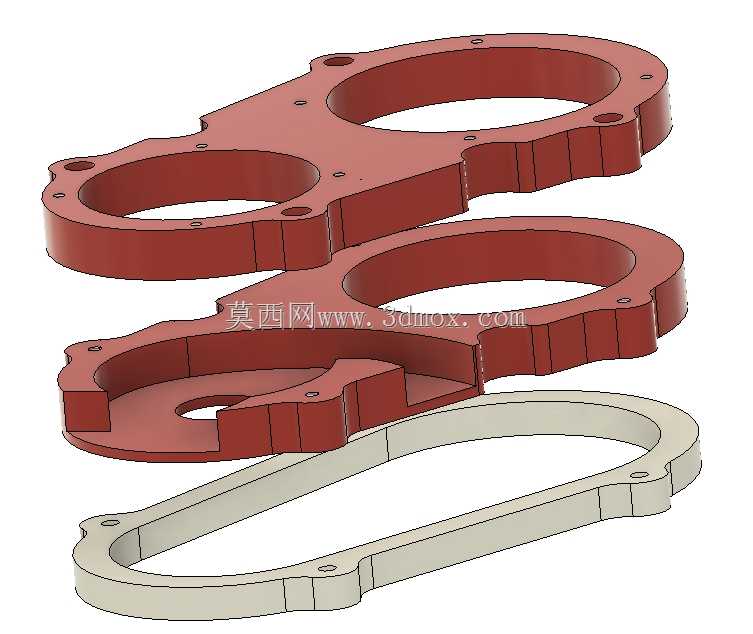

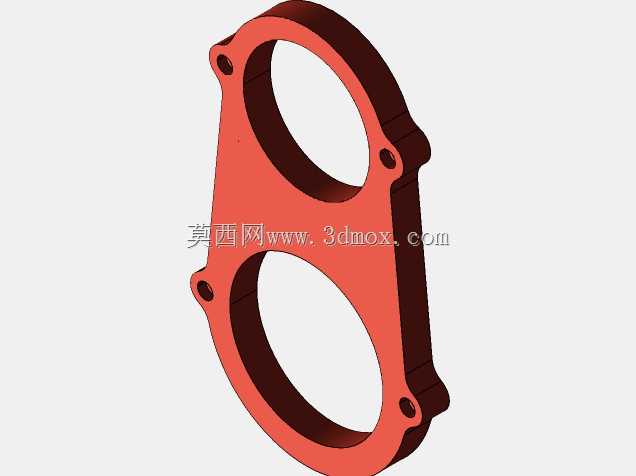

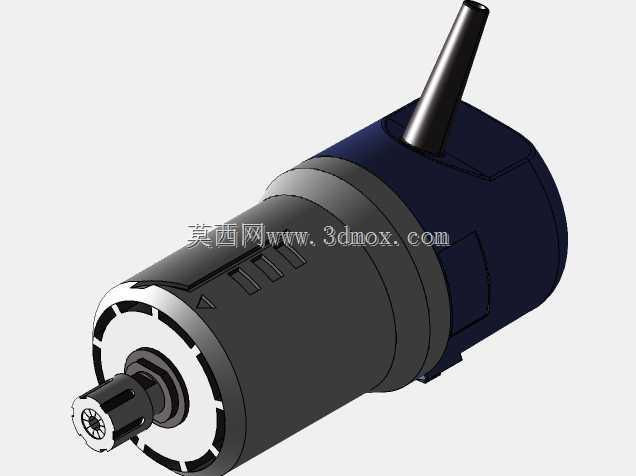

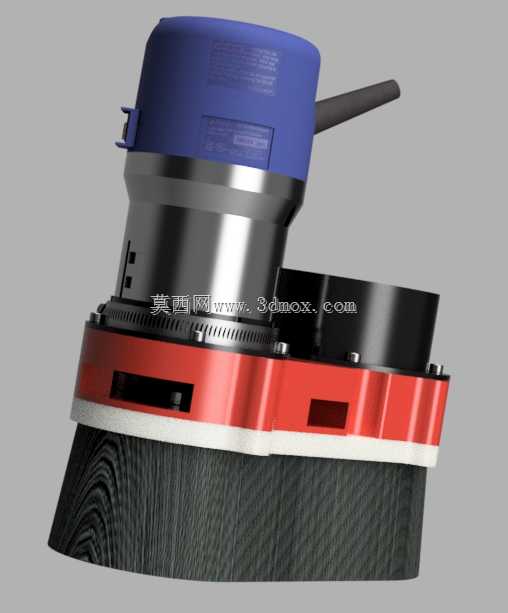

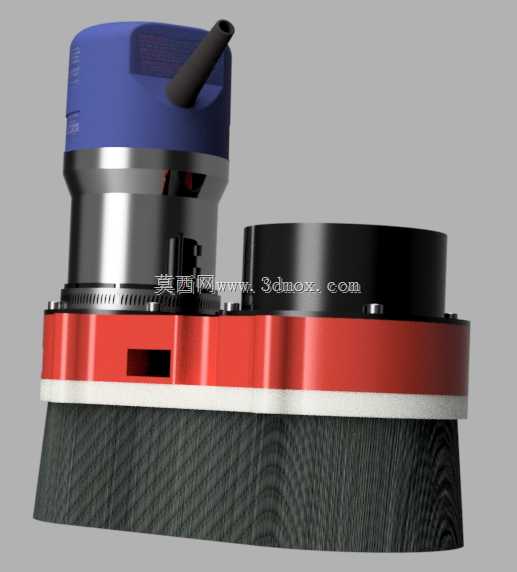

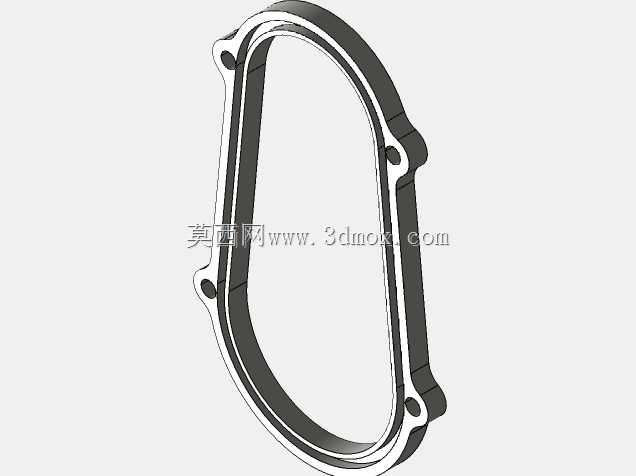

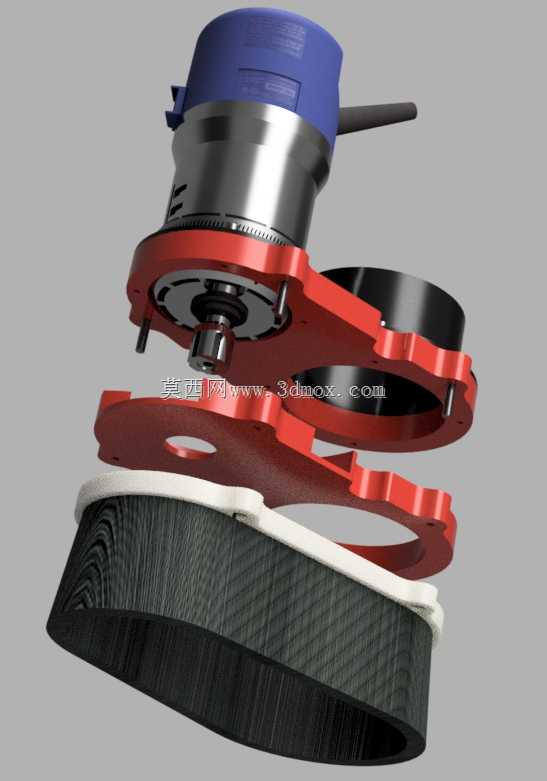

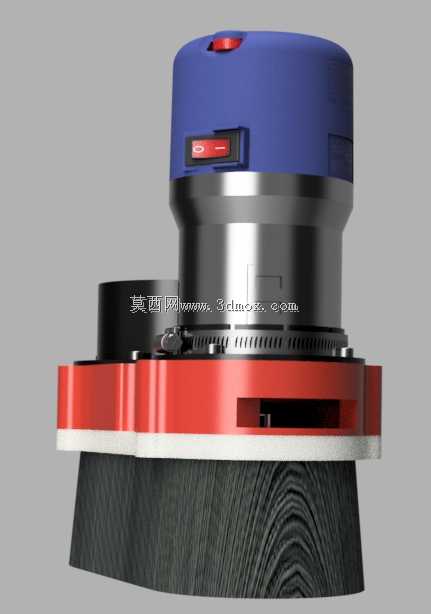

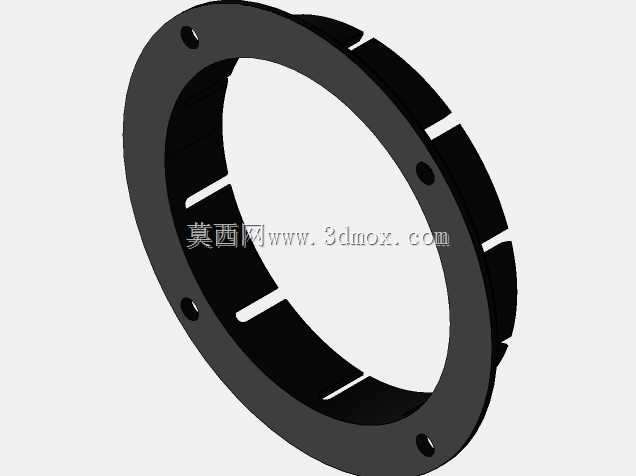

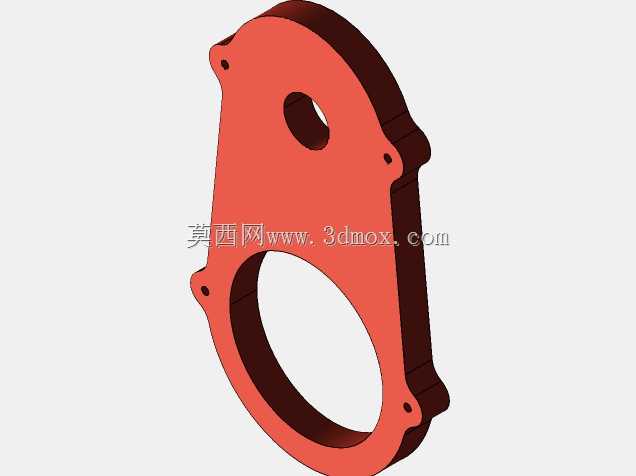

　　整个结构采用三段式分体设计，分别为顶部连接段、中间支撑段、下部刷环密封段，三个部件的功能边界清晰，安装逻辑完全适配现场快速拆装的需求。顶部连接段的内孔轮廓完全匹配博世1617主机的下部壳体外形，安装时直接卡套在主机输出端的基座位置，依靠M6×35mm的标准螺栓实现顶部段与中间支撑段的锁紧固定，螺栓的端部会延伸至中间支撑段的下方位置，不需要额外加工定制特殊紧固件，现场如果出现紧固件遗失，直接取用同规格标准内六角螺栓即可完成替换，维护成本极低。中间支撑段采用偏心轮廓的红色板材结构，这个轮廓并非随意设计，一方面要避让主机输出端的刀夹调节结构、深度锁定拨杆等原有操作部件，保证安装防尘结构后，操作人员依然可以正常调节加工深度、更换铣刀，不会出现结构干涉；另一方面支撑段的延伸轮廓刚好覆盖加工时刀具的整个作业范围，保证粉尘不会从结构侧方溢出。

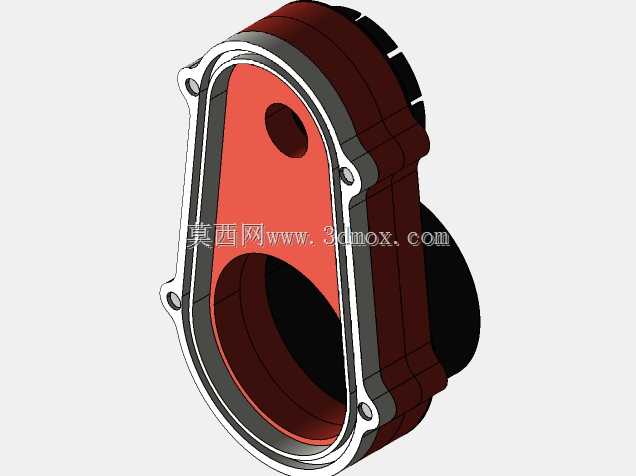

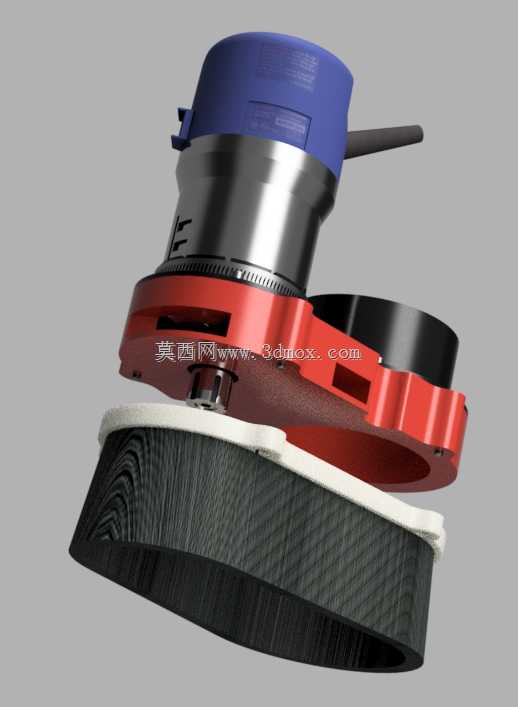

　　下部的刷环密封段是整个结构实现尘气密封的核心部件，刷环采用耐磨尼龙丝植绒制作，刷丝的长度刚好在作业时贴合工件表面，既不会因为刷丝过短导致密封间隙过大漏尘，也不会因为刷丝过长增大与工件表面的摩擦阻力，影响手持操作的顺滑度。刷环与中间支撑段的连接没有采用螺栓固定的方案，而是在刷环的安装基座内嵌入了10mm规格的永磁体，依靠磁吸力直接吸附在中间支撑段的下表面，这种磁吸连接的设计优势非常明显：当加工过程中需要清理刷环缠绕的切屑、或者更换不同长度刷丝适配不同加工深度时，不需要拧动任何紧固件，直接拉下刷环即可完成拆卸，装回时依靠磁吸力自动对位吸附，大幅缩短了现场调整的辅助时间。如果作业场景不需要做尘气偏转引导，比如进行大切削量的粗加工、担心结构遮挡加工视线时，可以直接拆除中间支撑段，仅保留顶部连接段，更换更短的螺栓将顶部段直接锁定在主机基座上即可，不会残留多余的突出结构影响操作。

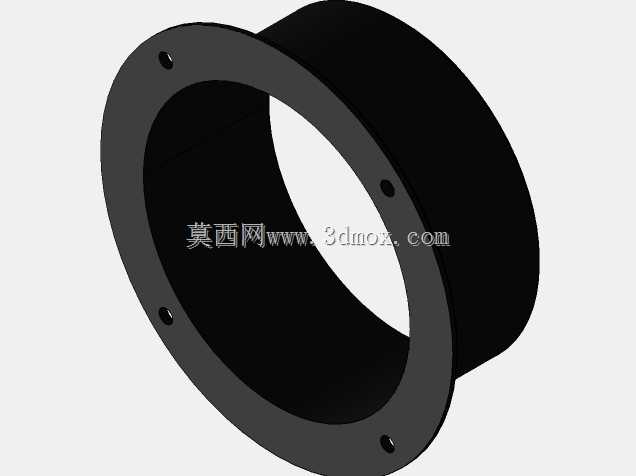

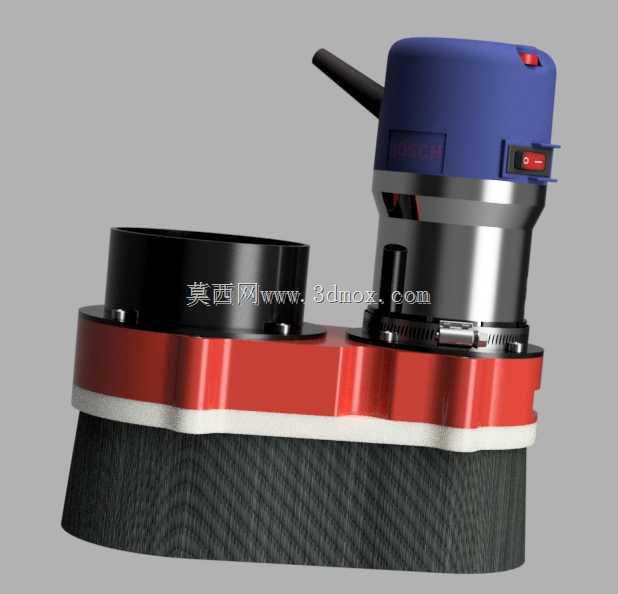

　　结构的侧方预留了标准的软管适配接口，可以直接对接市面上常见的4英寸集尘软管，适配接口的尺寸兼容亚马逊、易趣等渠道流通的常规工业集尘器软管适配器，不需要单独定制转接头。整个结构的夹持固定部分采用3/4英寸规格的Delrin材质制作，这种材质本身具备优异的自润滑性与耐磨性能，卡套在主机壳体上时不会刮伤主机的金属漆面，同时长期反复拆装也不会出现卡扣磨损松脱的问题，对于有自制能力的用户，也可以直接采用FDM3D打印的方式制作该结构的非受力外观件，降低配件的获取成本。

　　从安装边界尺寸来看，整个结构安装完成后，相对于主机原基座的最大外伸轮廓不超过120mm，不会在加工内角、窄边位置出现结构磕碰工件的问题，下部刷环的最低位置比主机安装的最长铣刀端部低2mm，保证刀具接触工件时刷环刚好贴合工件表面，形成完整的密封腔室。结构的所有连接孔位都做了沉头处理，螺栓安装完成后端部不会突出结构表面，避免作业时突出的螺栓刮花工件表面或者勾挂作业人员的衣物。在实际加工作业中，这套结构可以覆盖修边、开槽、仿形铣等绝大多数博世1617主机的常规作业工况，不管是实木板材开料、亚克力板修边还是铝型材的轻量铣削，都能实现稳定的尘气引导效果，减少作业现场的粉尘清理工作量，也能降低粉尘进入主机轴承、电机内部的概率，间接延长主机的使用寿命。
