大成型尺寸CoreXY架构桌面级3D打印设备

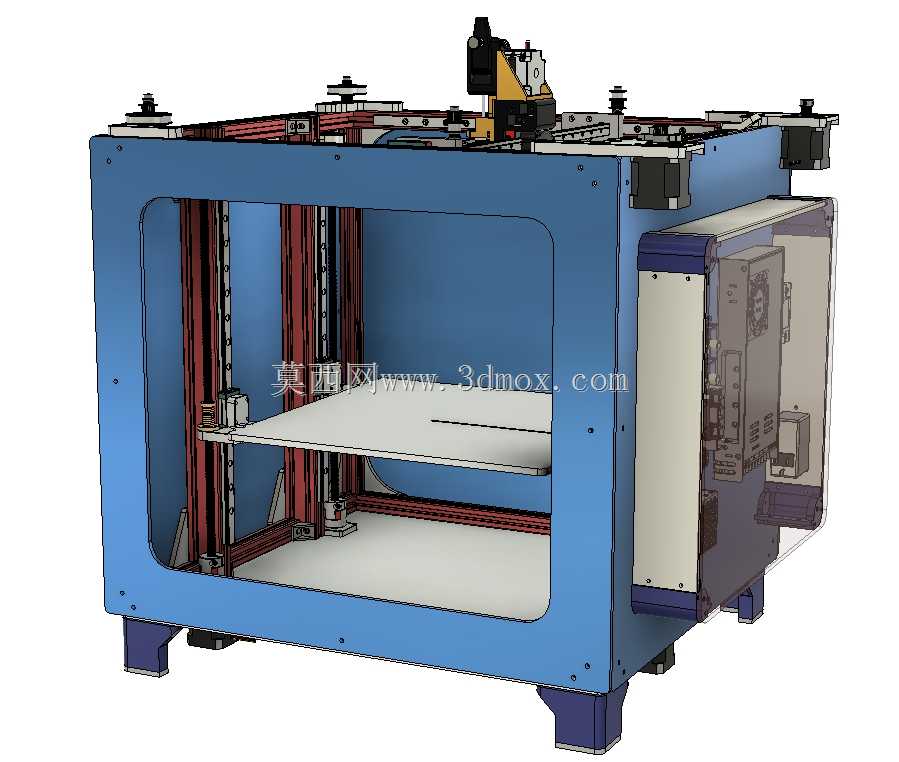

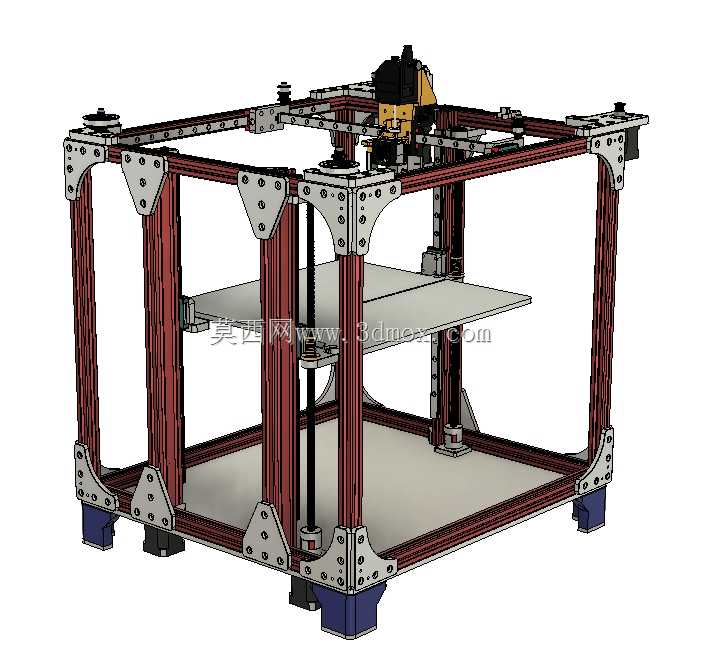

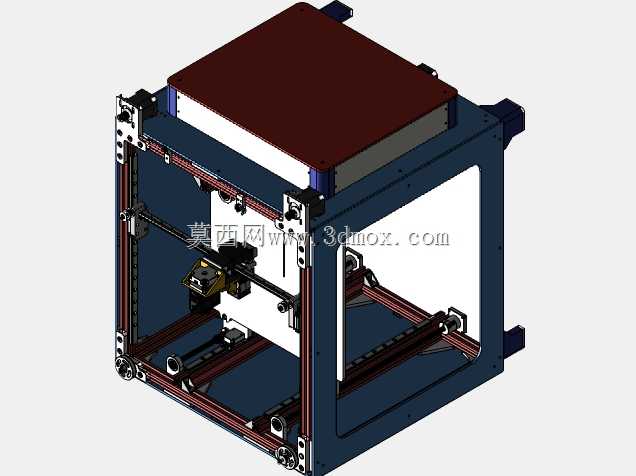

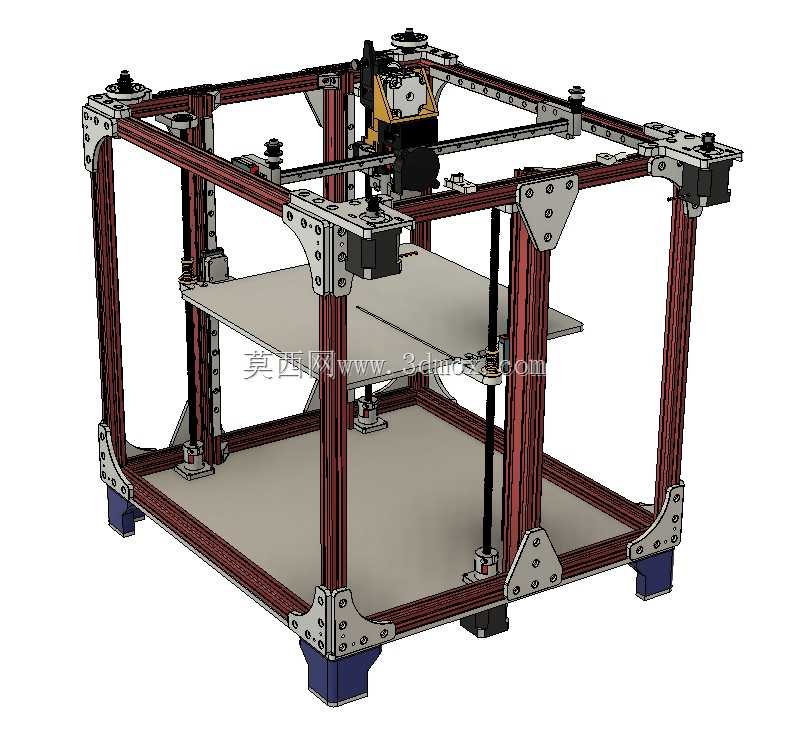

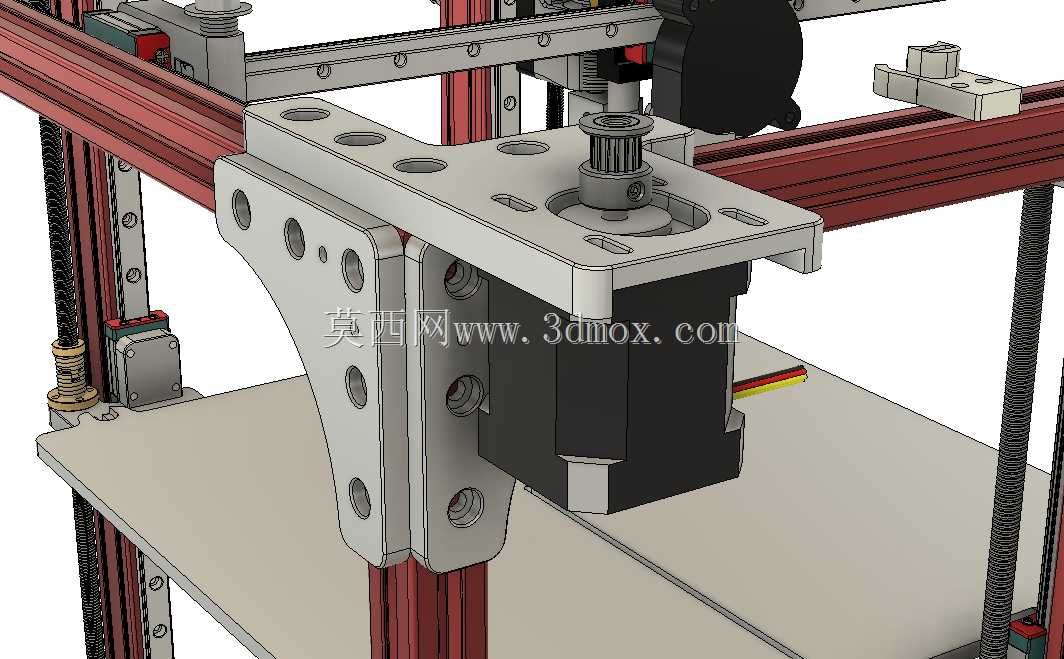

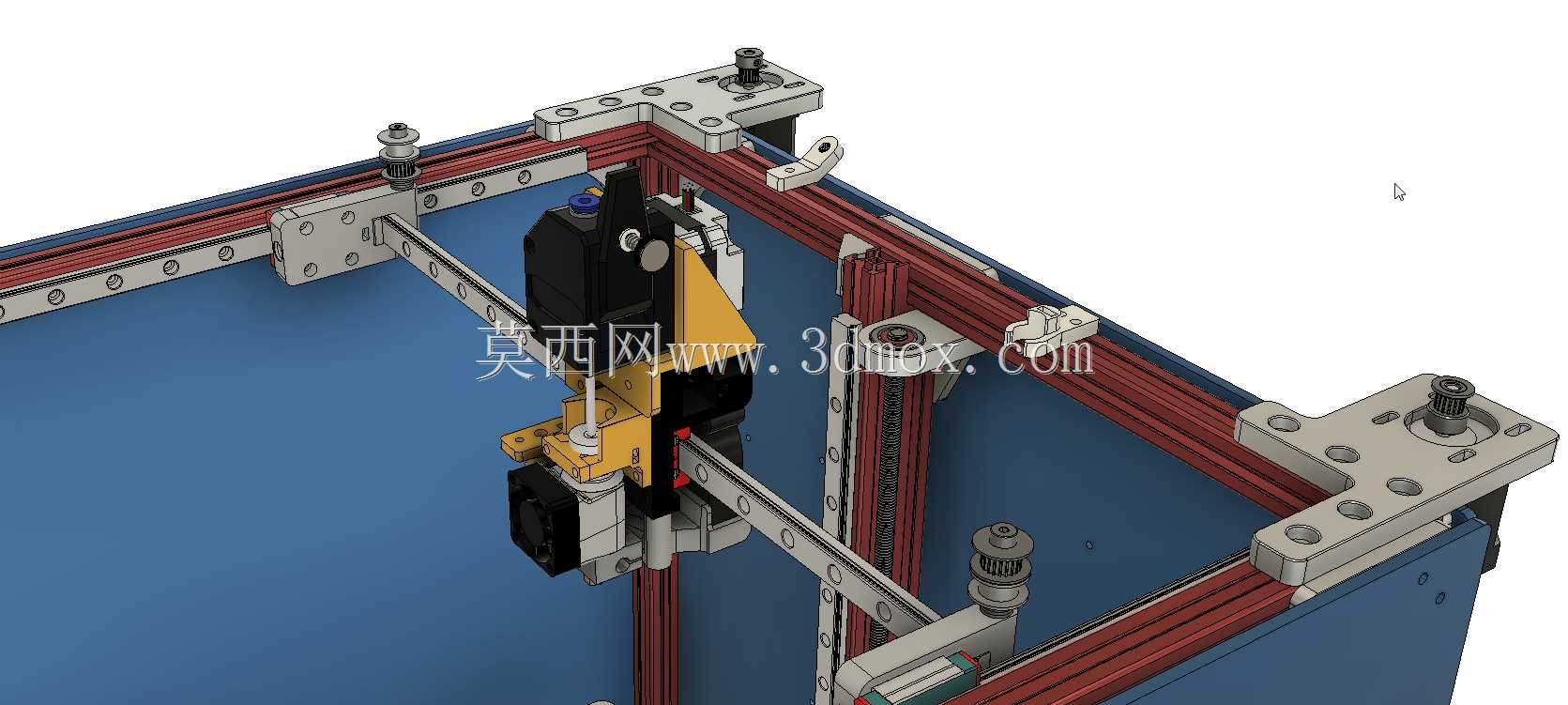

　　这款CoreXY架构的3D打印设备，成型空间达到300mm×300mm×300mm，能够覆盖绝大多数桌面级制造场景的加工需求，不管是创客群体制作功能验证样件、结构设计师输出手板模型，还是小型工坊生产定制化非金属零件，都能适配对应的加工尺寸要求，不会出现常规小尺寸桌面机打印大件需要拆分拼接的问题。从结构设计逻辑来看，整机采用箱式框架作为承载基体，外侧钣金围板形成半封闭腔体，既可以减少打印过程中环境气流对熔融耗材成型的干扰，降低ABS等易翘曲耗材的打印失败率，也能对内部运动结构形成防护，避免日常使用中杂物落入传动区域引发运动卡滞。运动系统采用CoreXY经典的双电机同步带传动布局，相比传统的十字轴运动结构，

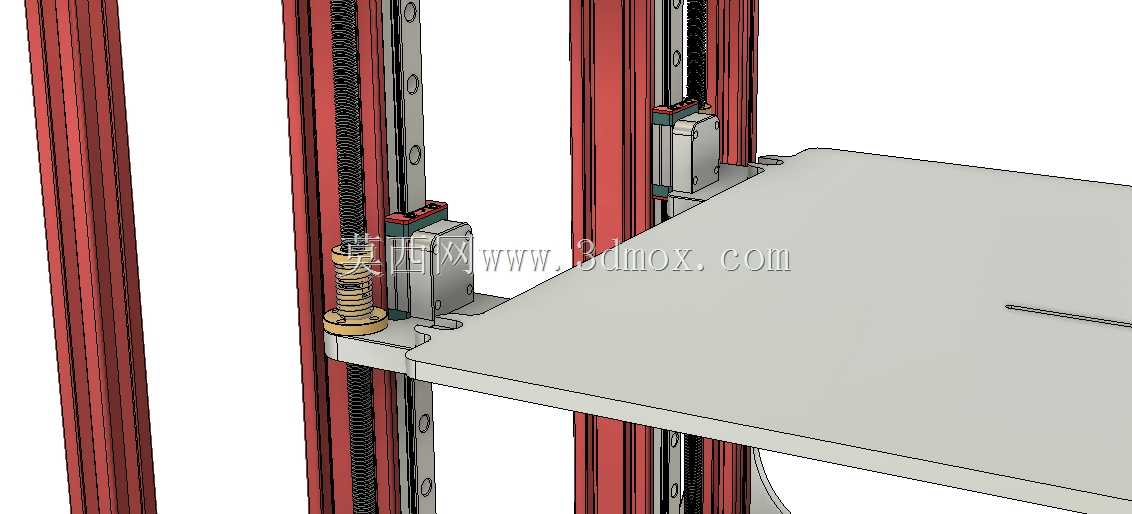

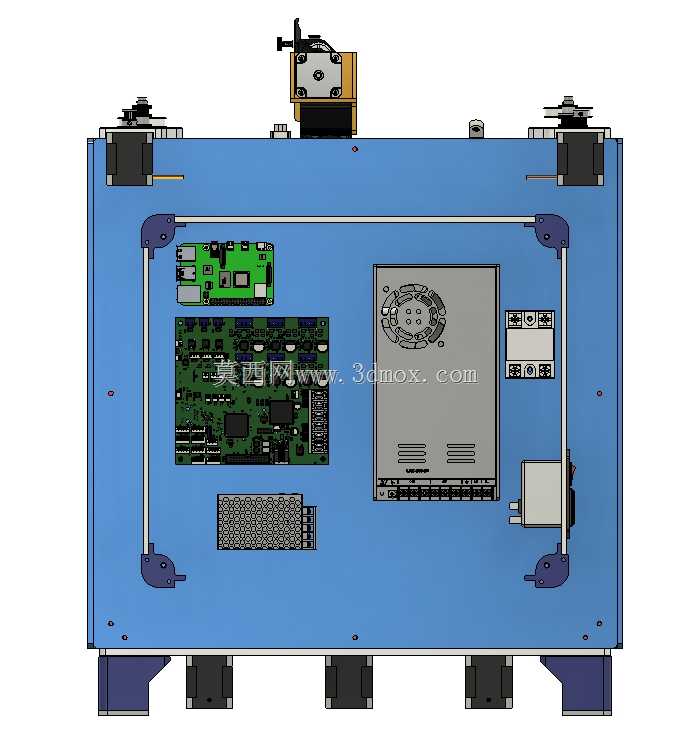

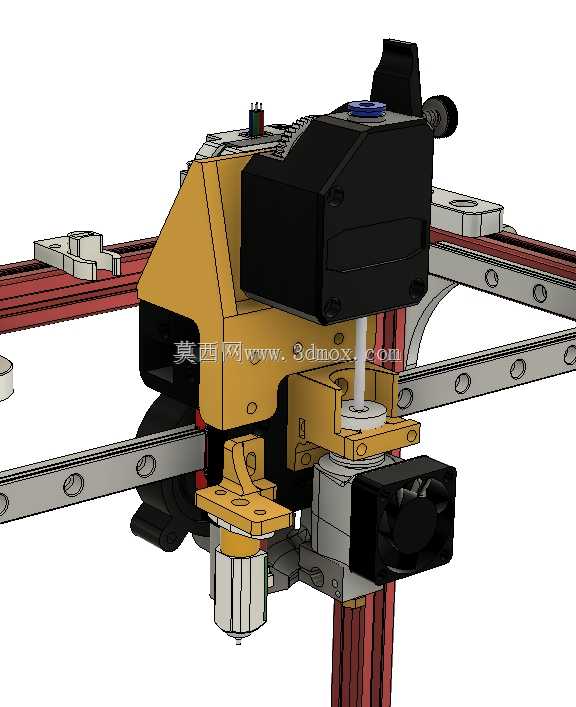

　　将X/Y方向的驱动电机固定在机架主体上，大幅降低运动横梁的负载重量，能够在保证运动刚性的前提下提升打印头的移动速度，减少高速运动时的惯性抖动，提升成型件的表面质量与尺寸精度。Z轴方向采用双导杆配合丝杠传动的布局，打印平台通过直线轴承与导杆配合实现上下导向，丝杠承担平台升降的驱动负载，这种布局能够保证平台在全行程升降过程中的平面度，避免单侧驱动带来的平台倾斜问题，保证首层打印的附着力一致性。设备的电控组件集成在机身侧部的独立腔体内，将强电驱动部件与运动成型区域做物理分隔，既可以避免打印过程中产生的细微耗材粉尘附着在电路板上引发电路故障，也方便后期对电控元件进行维护更换，不需要拆解整机的运动框架。挤出机构采用近端挤出的安装方式，

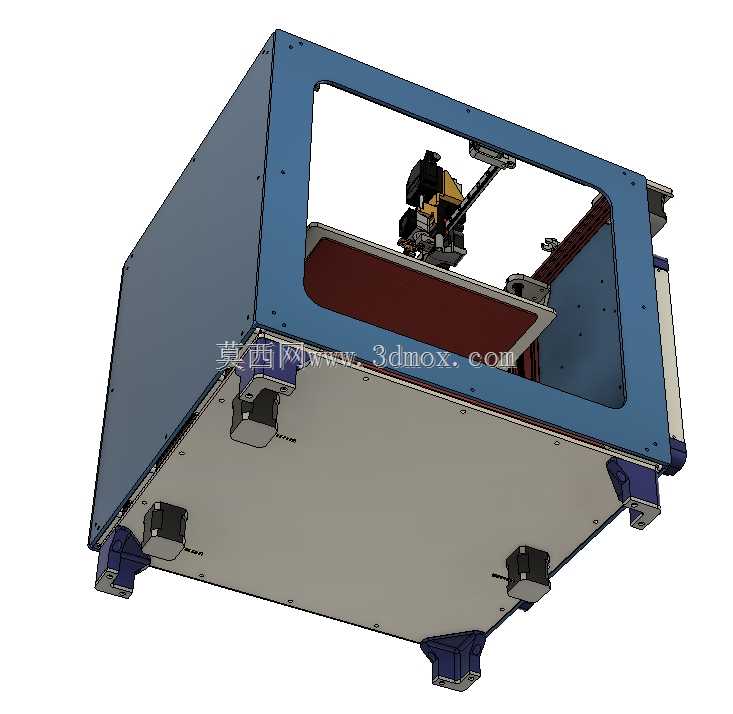

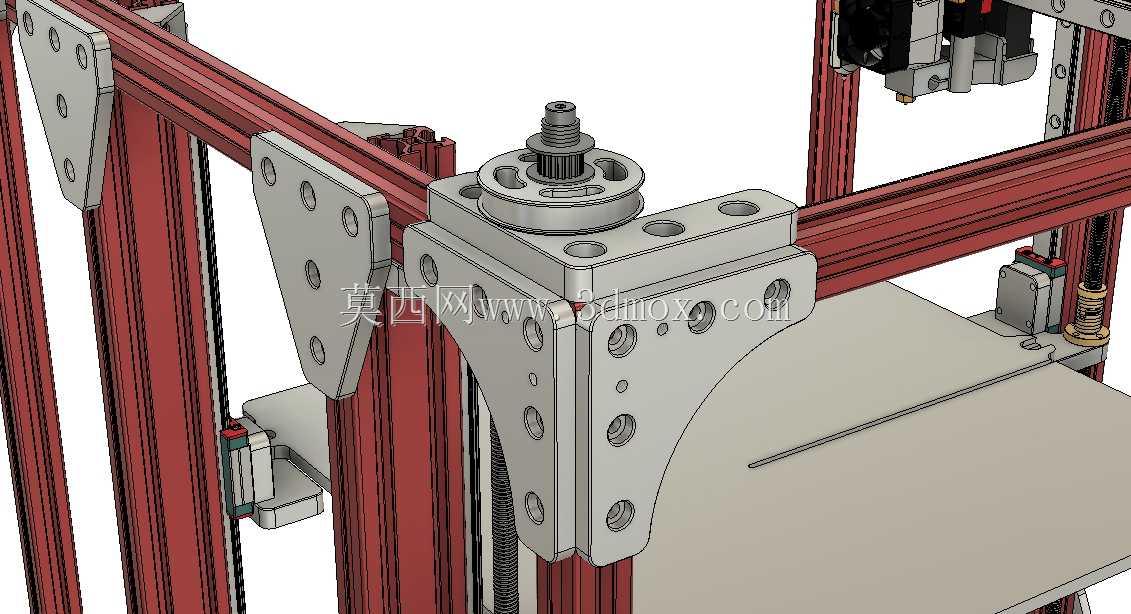

　　打印头直接固定在XY运动滑台上，缩短了耗材送料路径，能够更好地适配TPU等柔性耗材的打印需求，减少柔性耗材送料迟滞引发的断料、挤出不均问题。从安装边界来看，整机外轮廓尺寸略大于成型腔尺寸，放置时只需要预留后侧线材插接、侧方电控散热的空间即可，不需要额外预留过大的操作空位，适合放置在桌面、工作台等有限空间的作业场景。框架的底部设置有可调支撑脚，能够根据放置平面的平整度调整支撑高度，保证整机框架处于水平状态，避免长期放置出现框架形变影响运动精度。传动部分的惰轮、带座轴承都采用了标准化的安装接口，同步带张紧结构设计在机架外侧，不需要拆解外板就可以完成同步带张紧度的调整，日常维护的操作门槛较低。打印平台采用平板式结构，

　　配合对应的表面贴层可以实现不同耗材的附着需求，平台的调平结构采用多点调节布局，能够快速校准平台与打印头的平行度，降低设备调试的时间成本。整机的结构件大量采用标准化铝型材与钣金加工件，非定制化的标准件占比高，后期替换易损件时不需要单独定制特殊规格零件，能够降低设备的长期使用成本。在实际使用场景中，这款设备既可以用于教育场景的3D打印教学实训，让学员直观理解FDM成型的运动原理与结构组成，也可以用于产品研发阶段的快速样件制作，缩短设计迭代的周期，还能满足个人创作者的定制化零件制作需求，实现小批量非金属零件的快速生产。相比同尺寸的其他架构桌面3D打印机，CoreXY的结构布局让整机的重心更集中在框架下部，高速运动时的整机震动更小，能够在更高的打印速度下保持稳定的成型精度，兼顾打印效率与成型质量。
