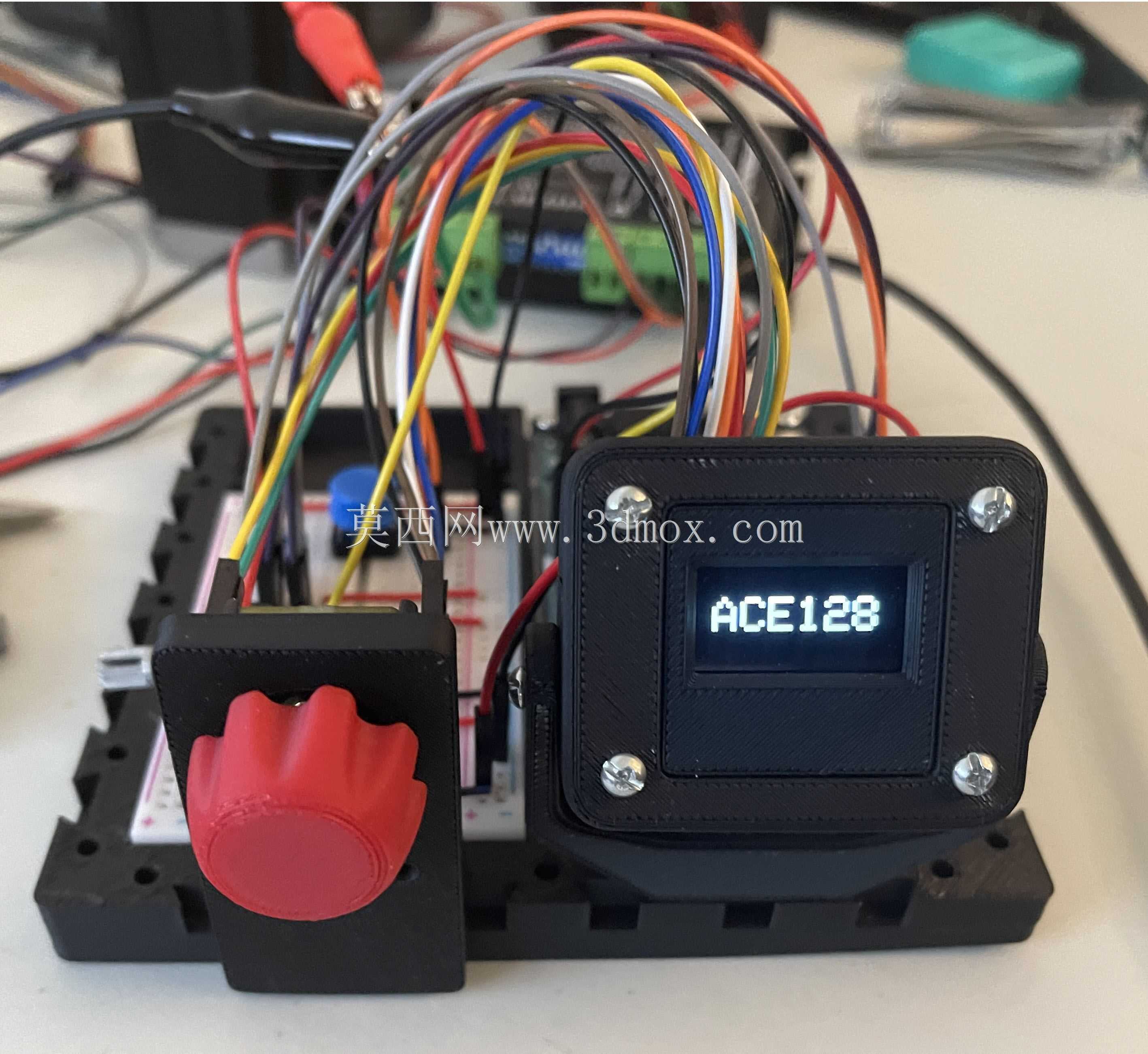

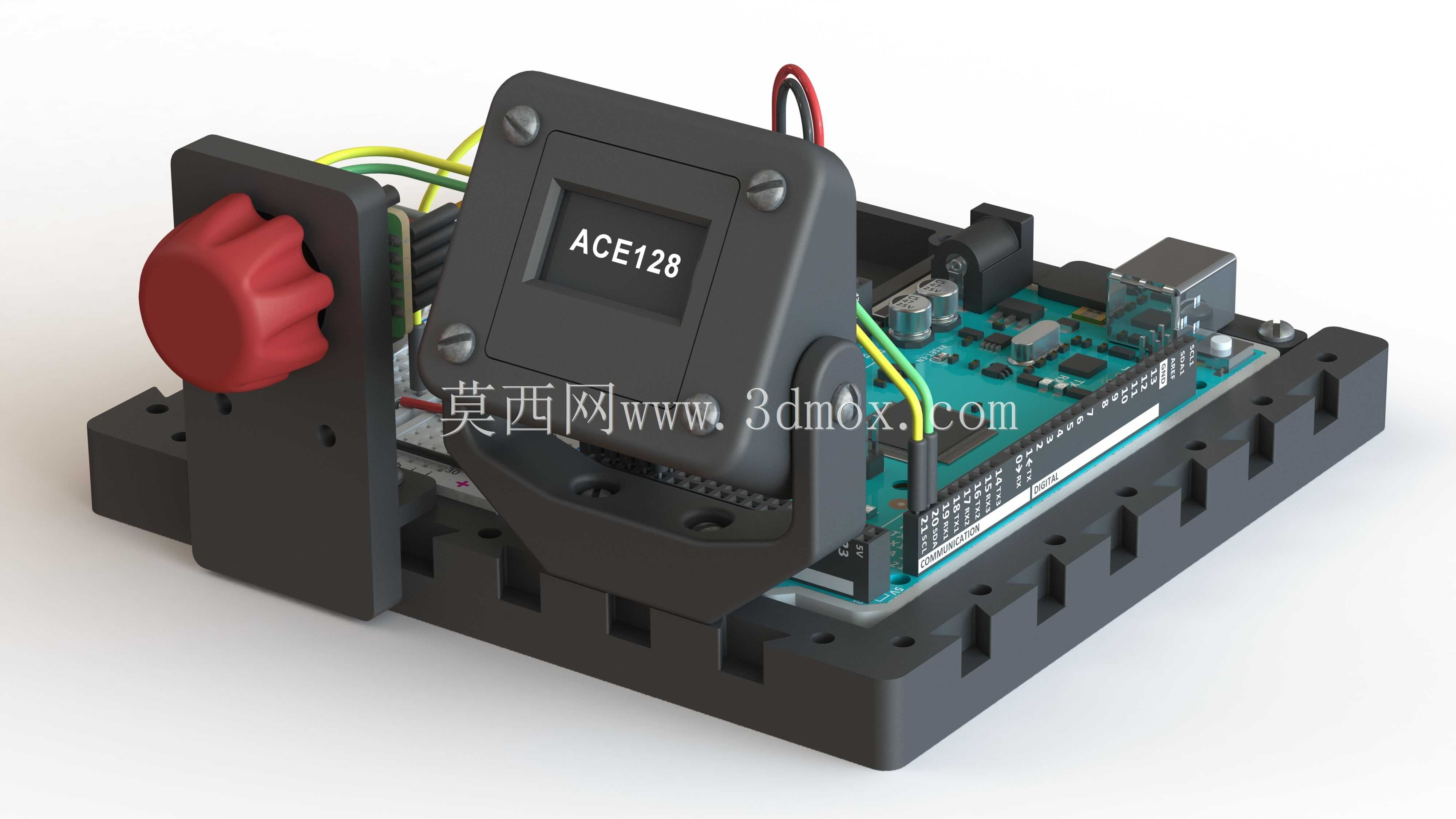

Arduino实验板配套OLED屏安装固定支架

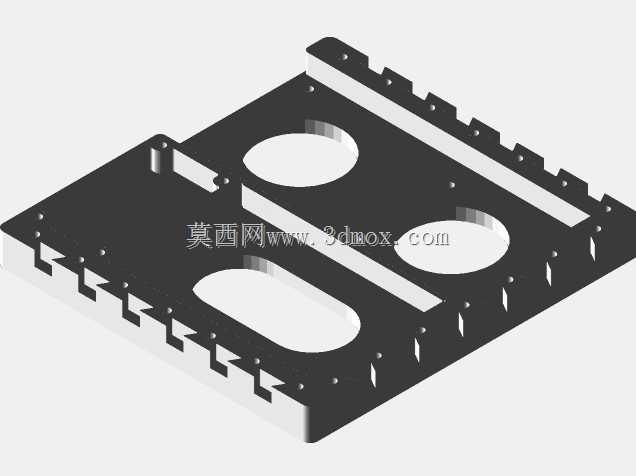

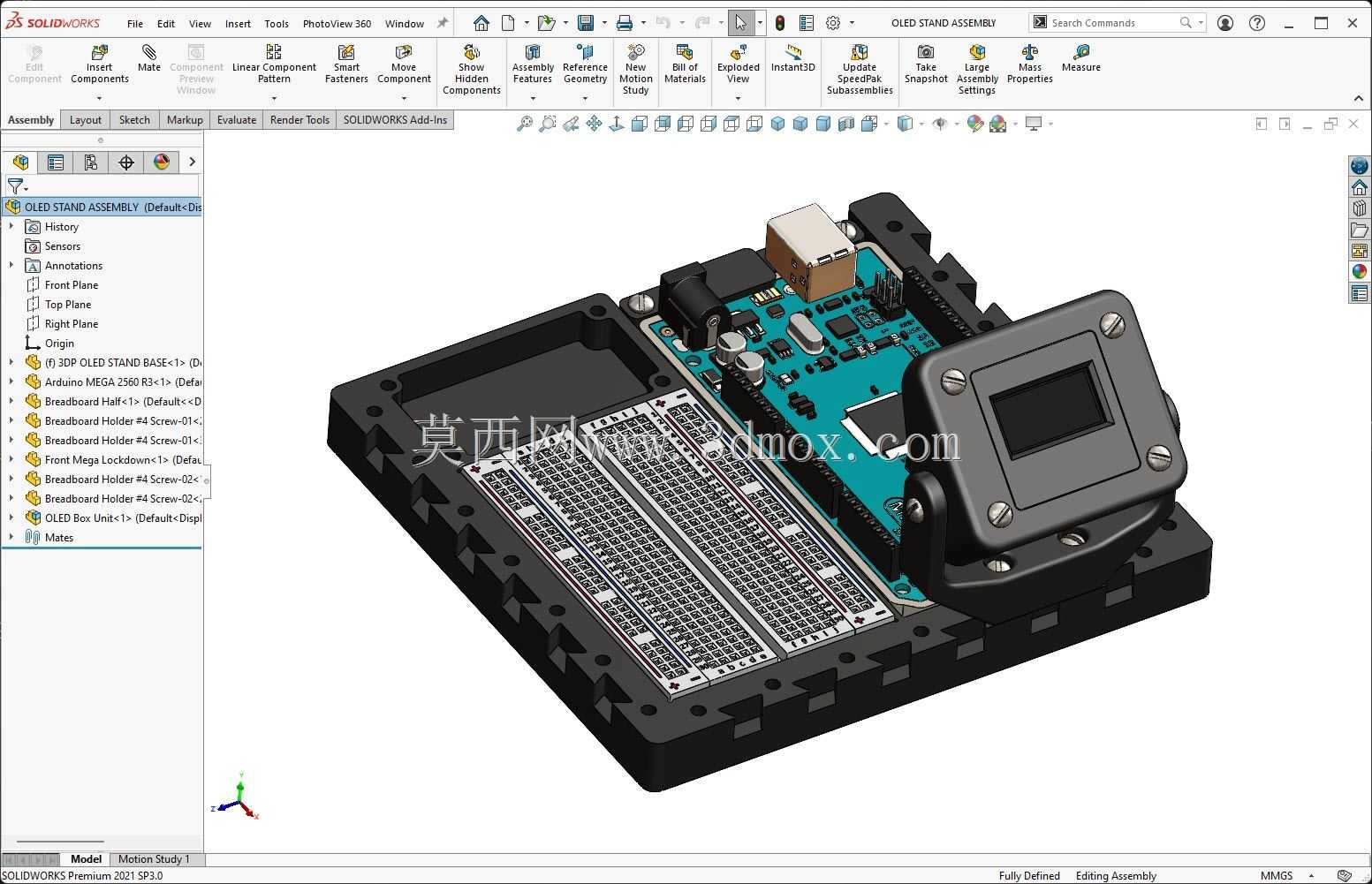

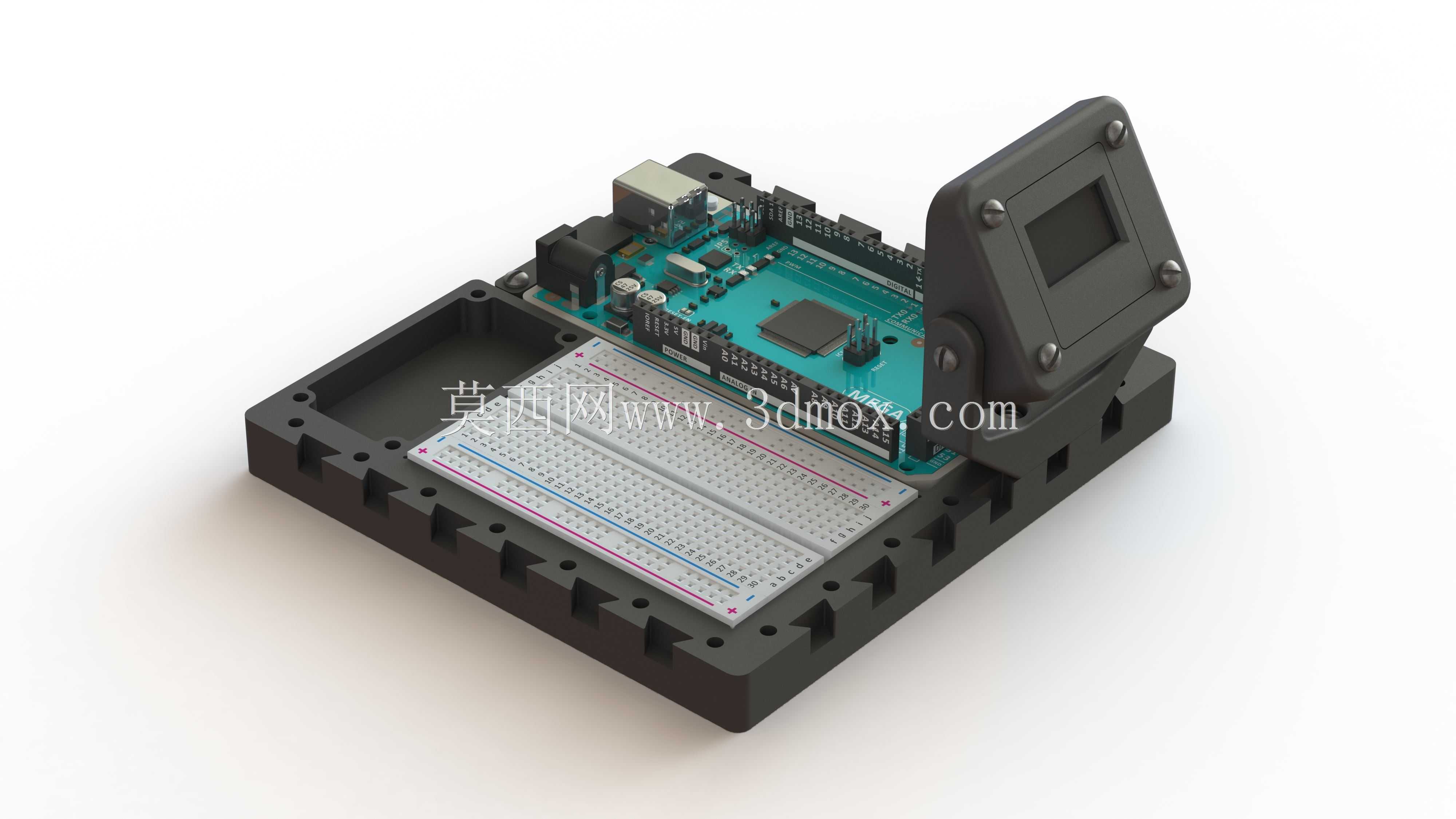

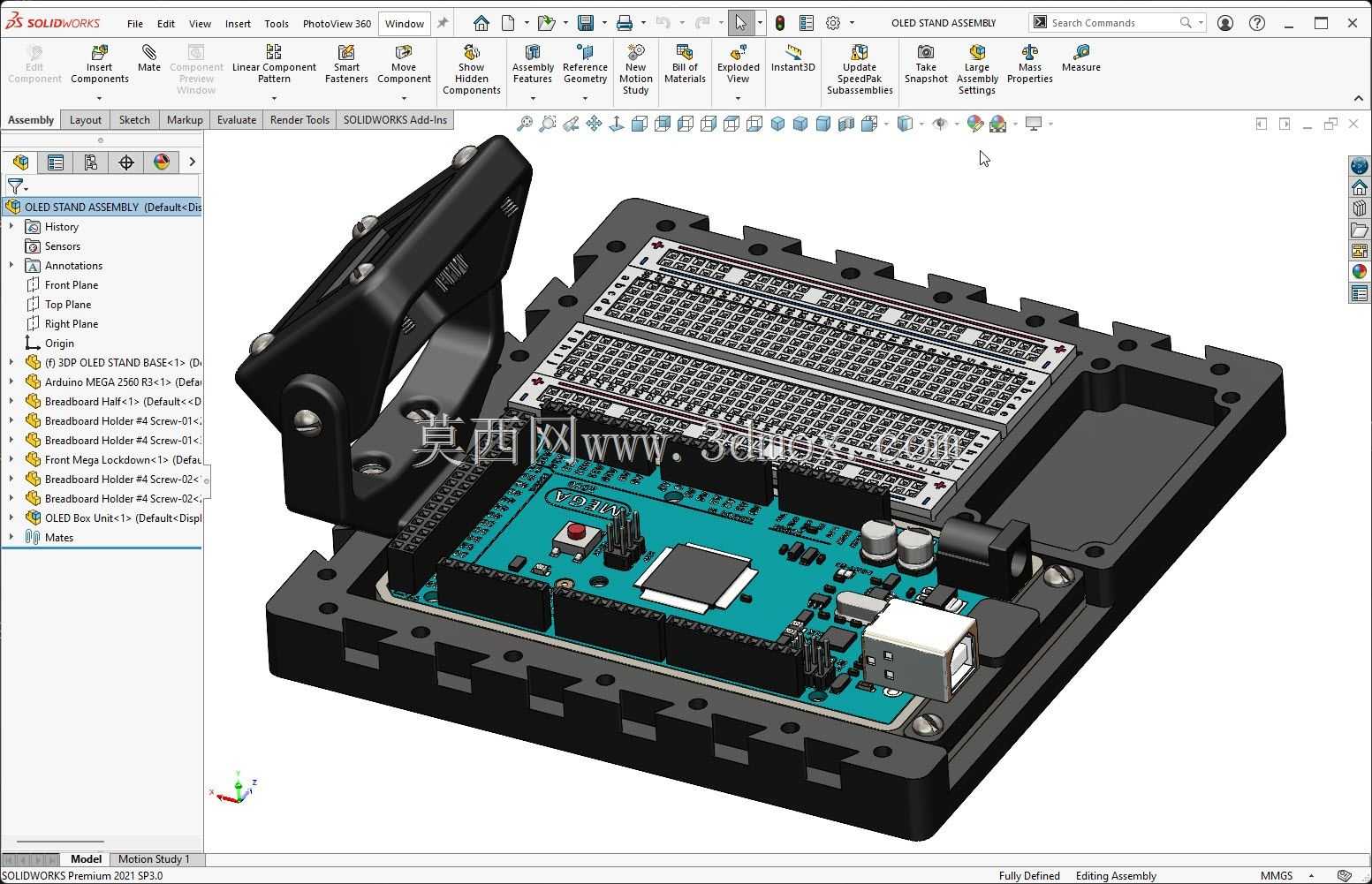

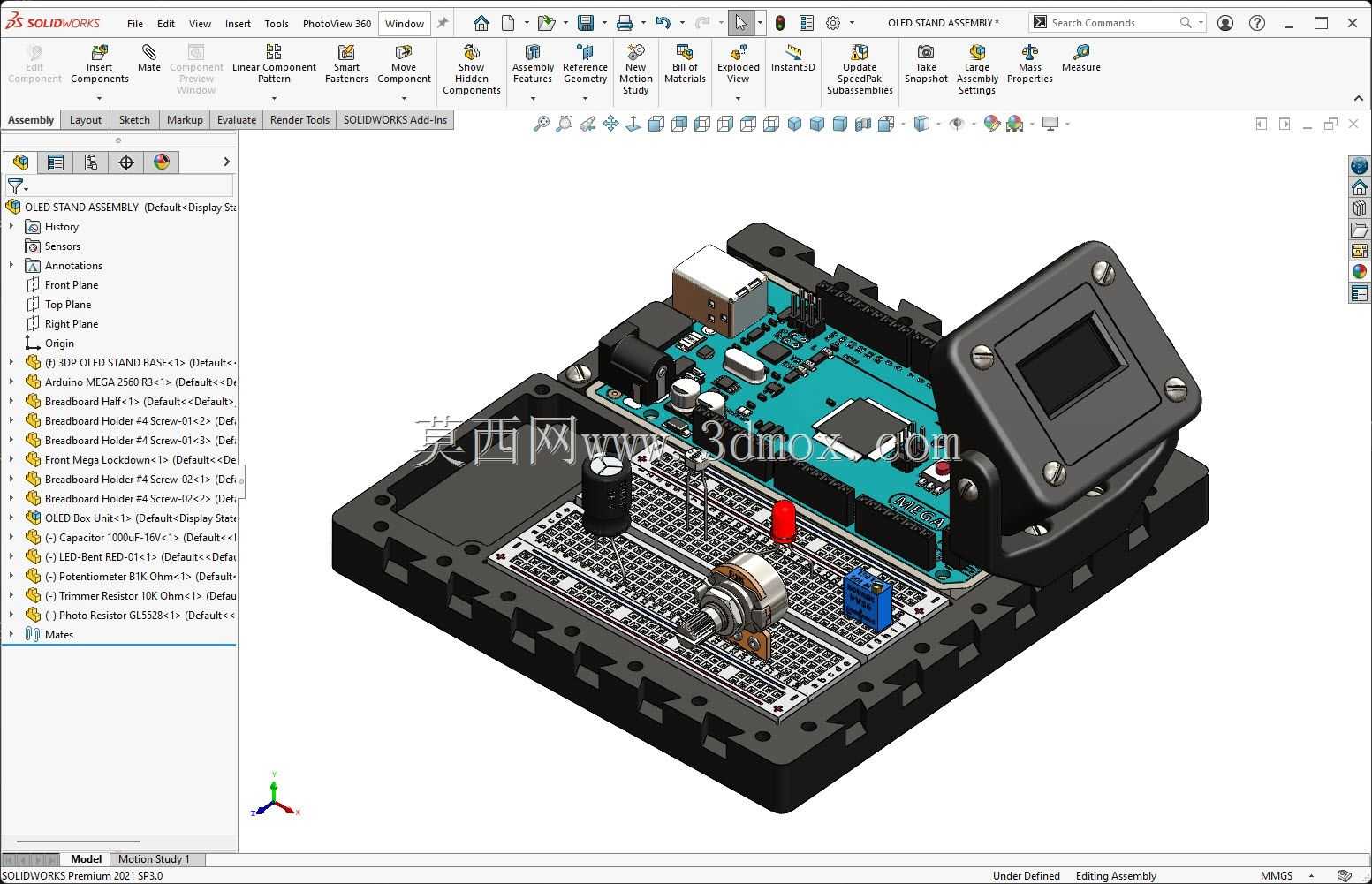

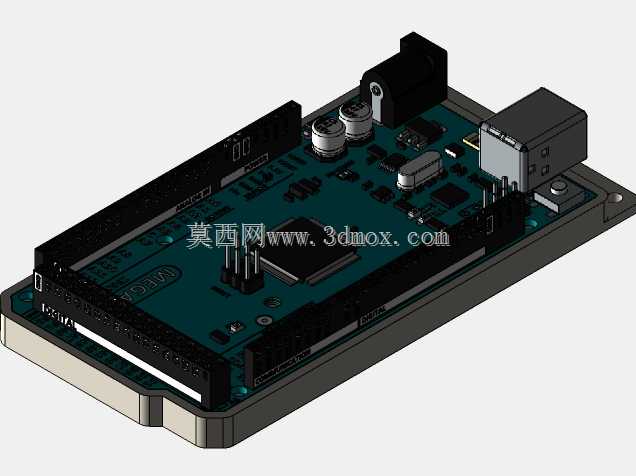

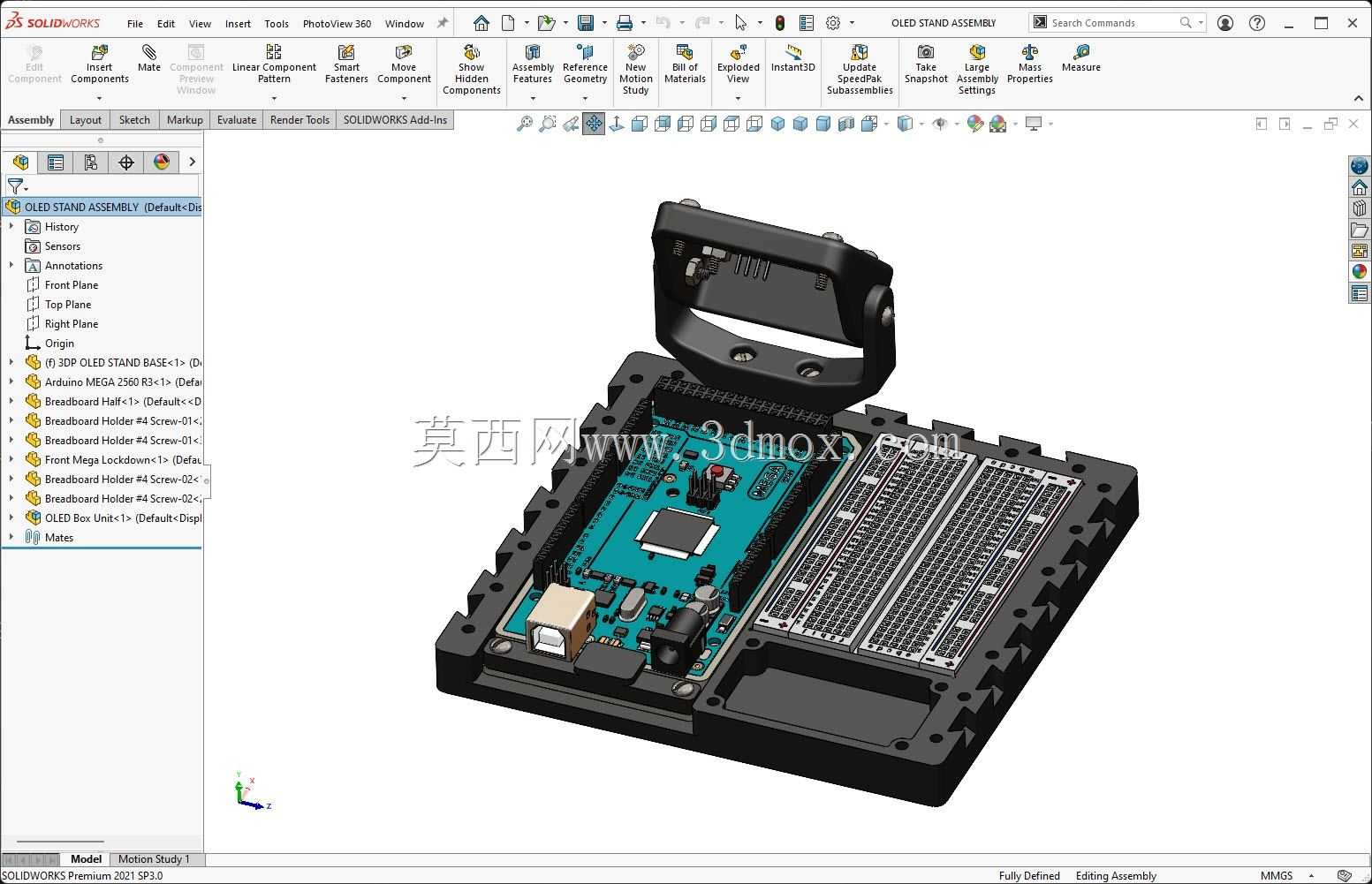

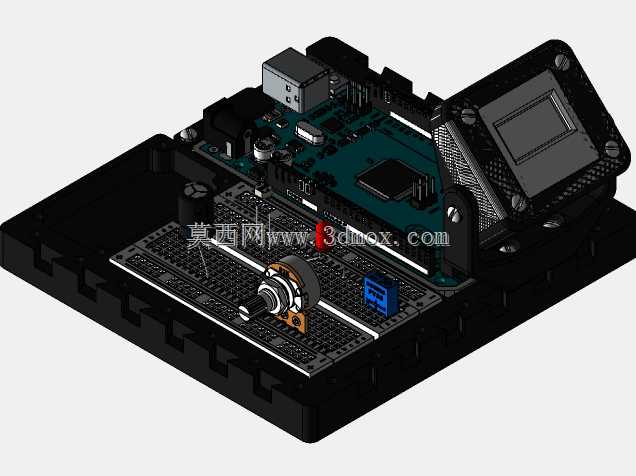

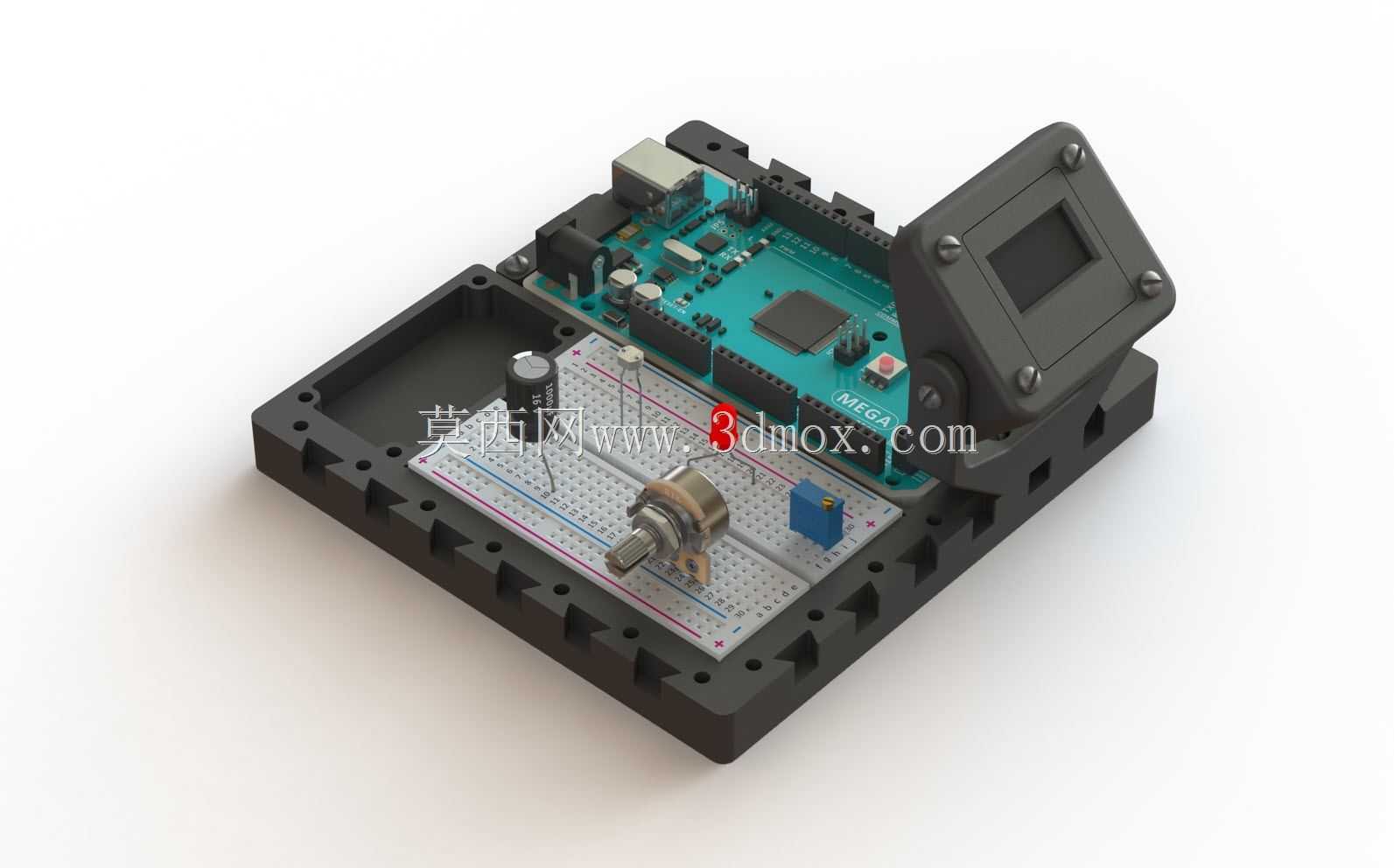

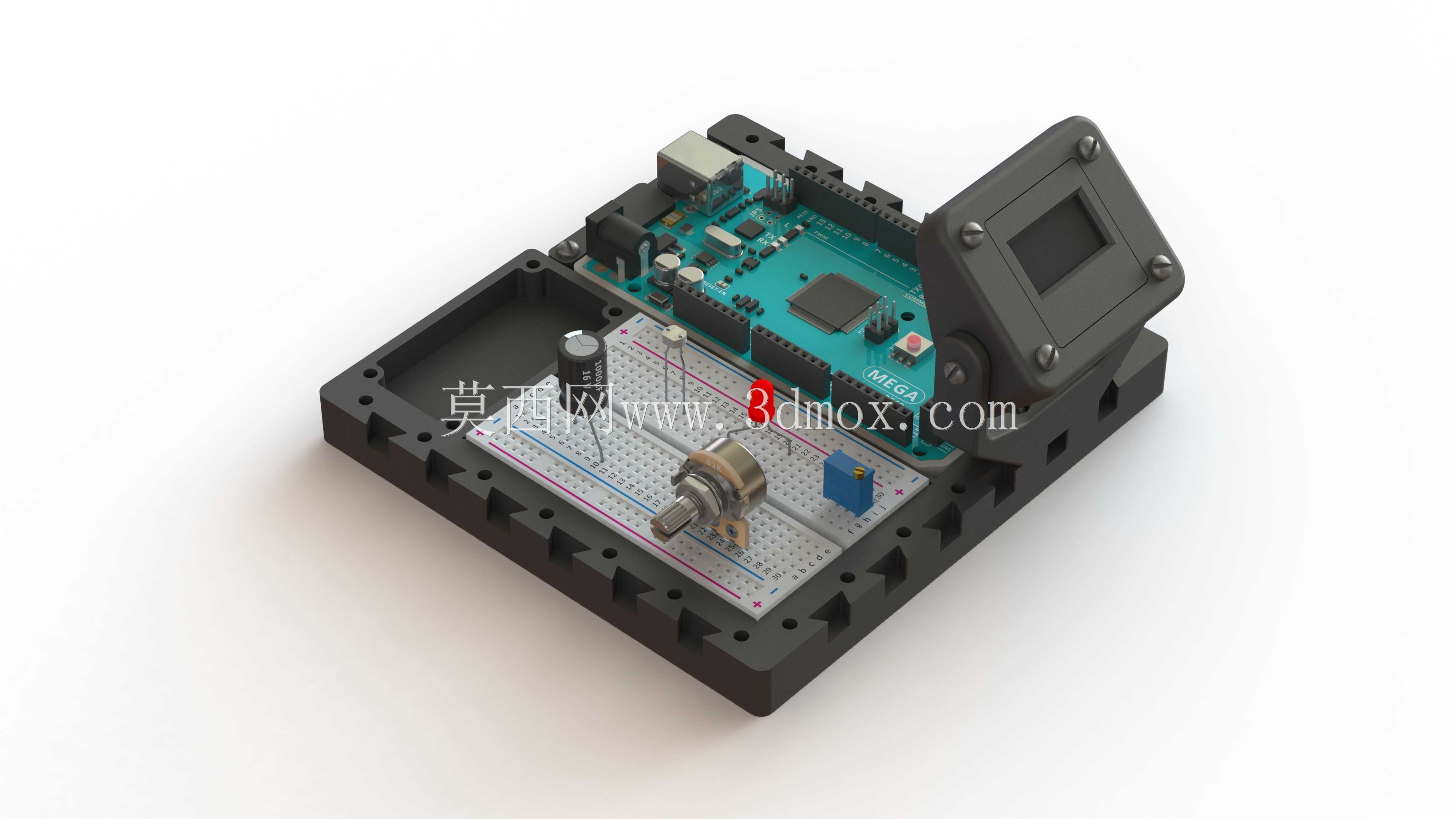

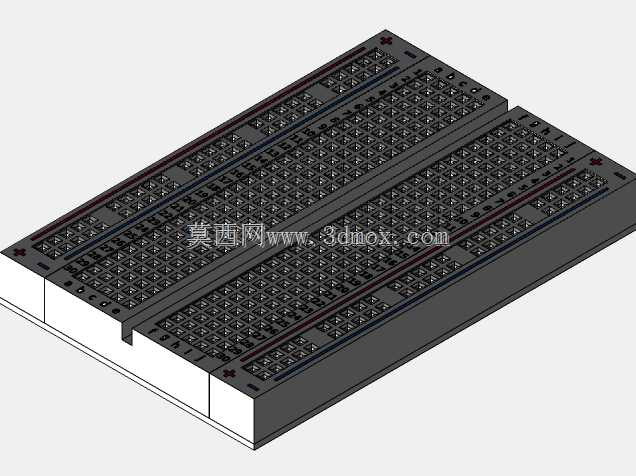

　　这款支架主要面向电子原型开发、嵌入式教学实验、个人DIY电子项目场景设计，解决日常Arduino开发过程中主控板、面包板、显示屏零散摆放接线杂乱、易碰落移位的痛点，把开发常用的三个核心部件整合到同一安装基座上，让实验台走线更规整，操作时不用反复调整各部件位置。从实际使用角度出发，基座预留了标准Arduino Uno尺寸的主控板安装位，卡位尺寸完全匹配常规Uno板的外形轮廓，不需要额外固定件就能把主控板卡入槽位，避免接线时主控板滑动。旁边的面包板安装区适配标准400孔半尺寸面包板，槽位深度刚好卡住面包板底部的防滑胶层边缘，更换面包板时直接向上取出即可，不需要拆卸其他部件。

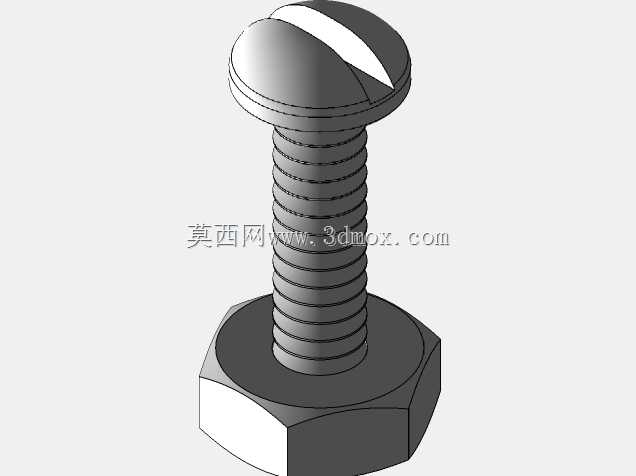

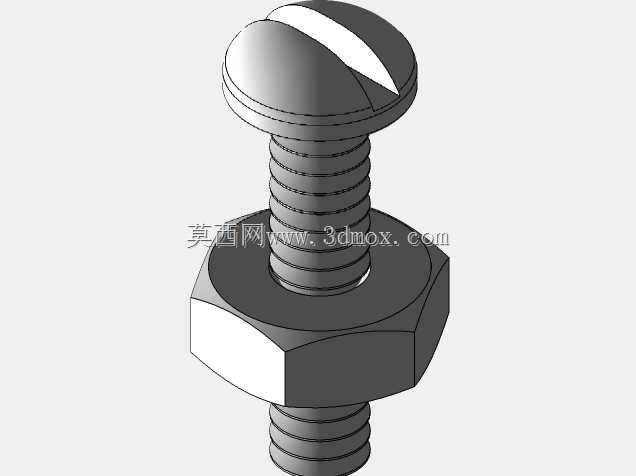

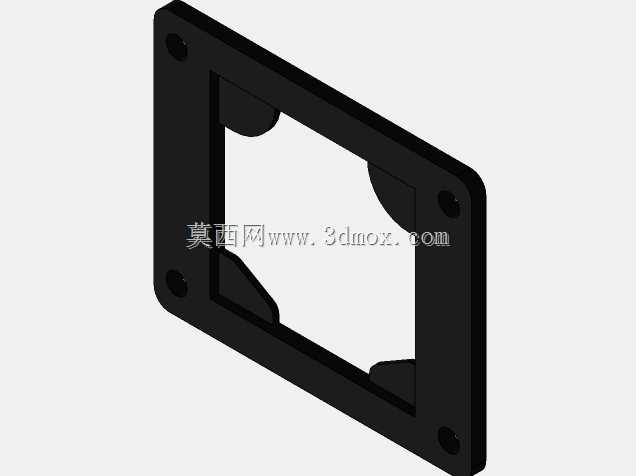

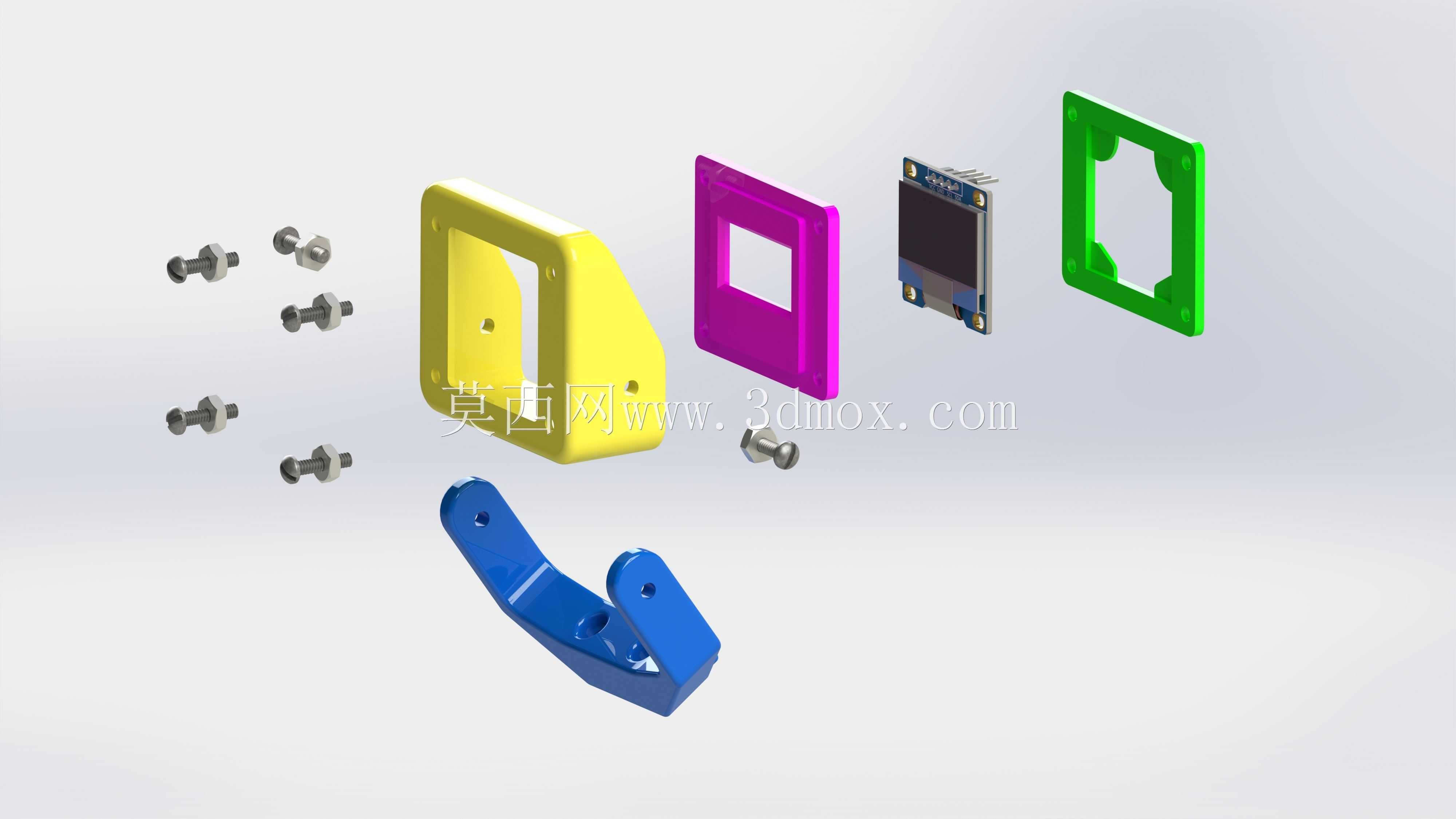

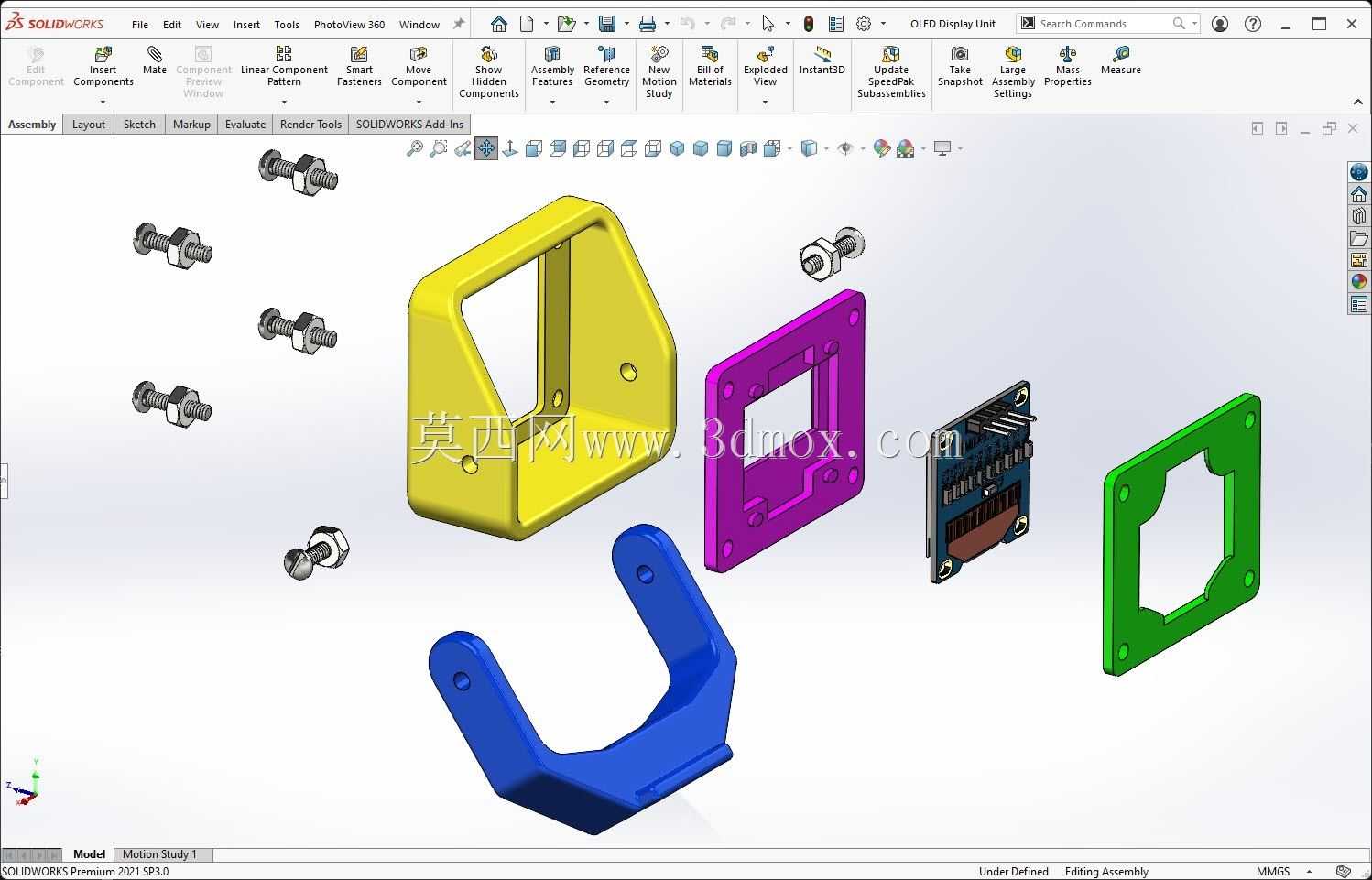

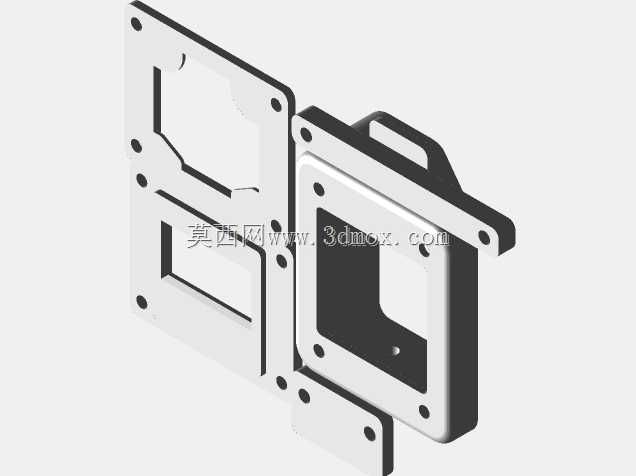

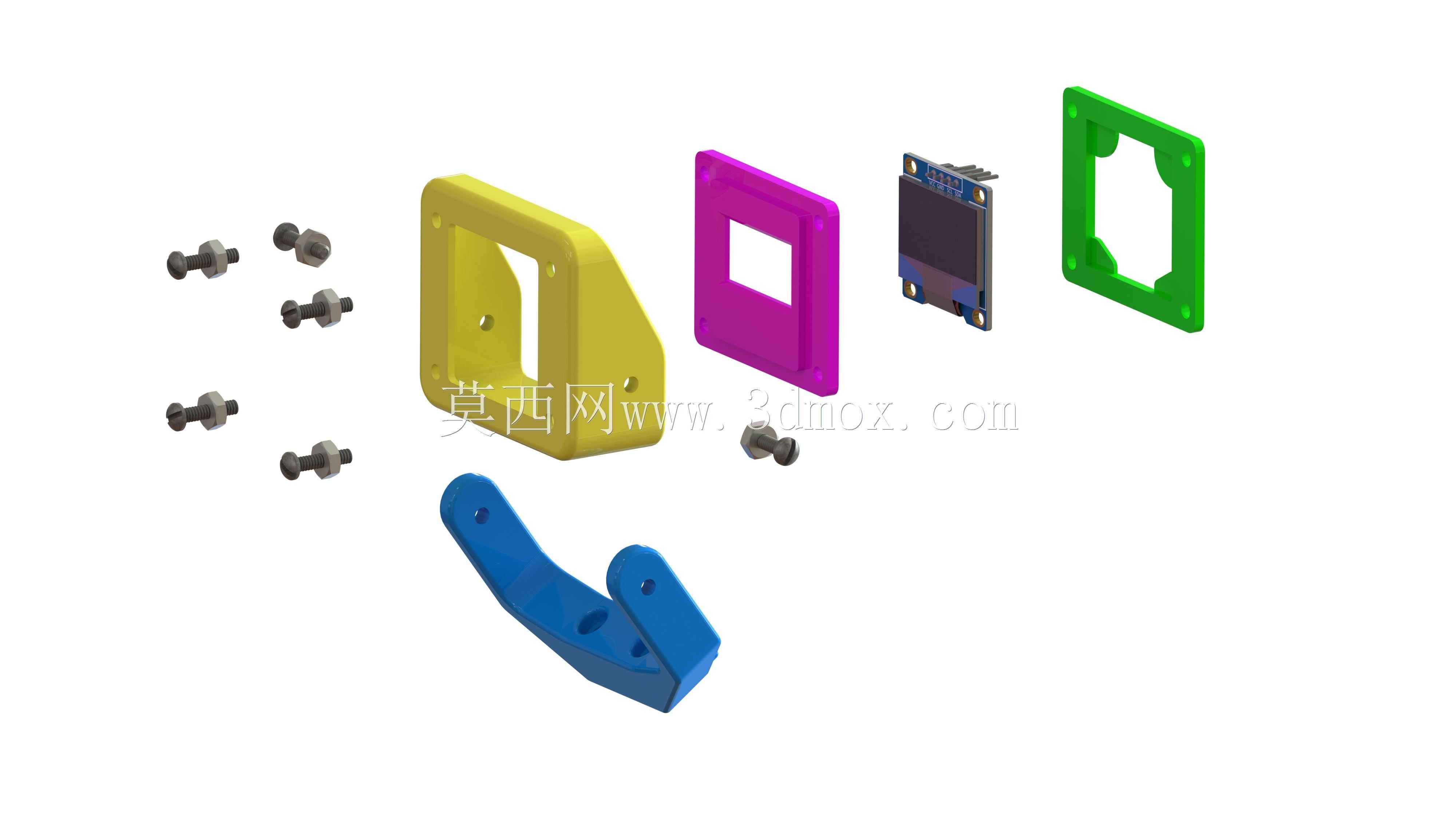

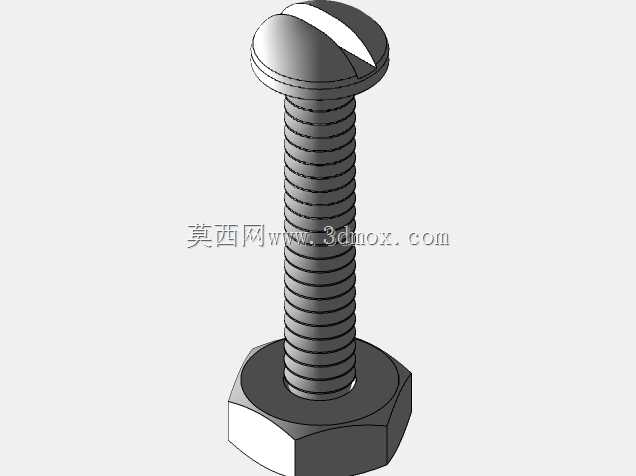

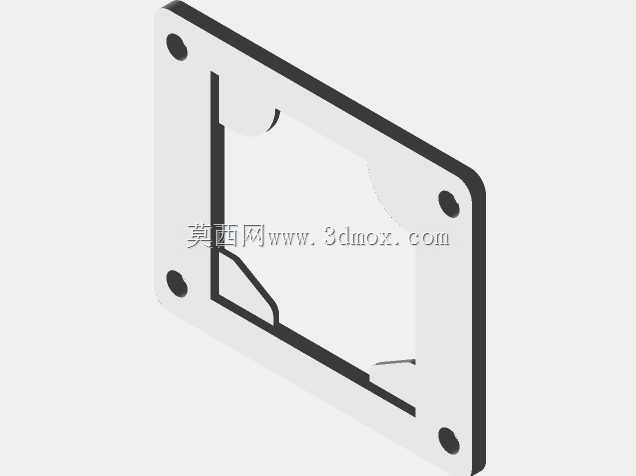

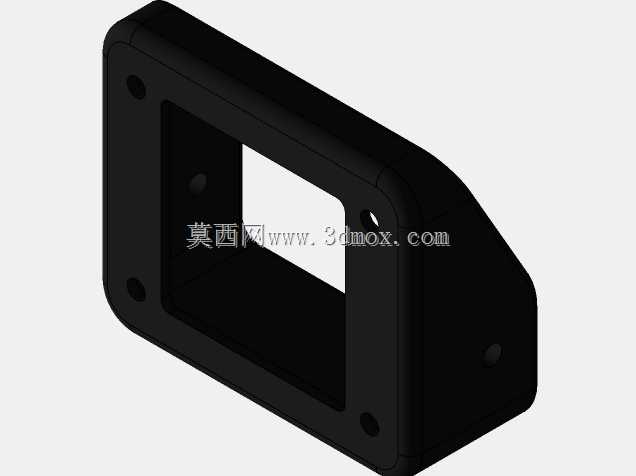

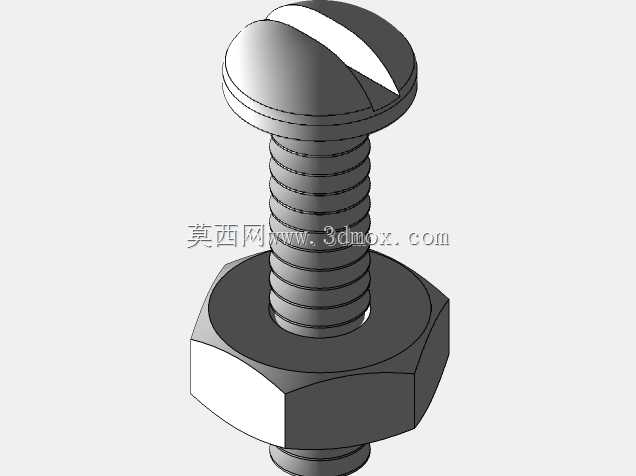

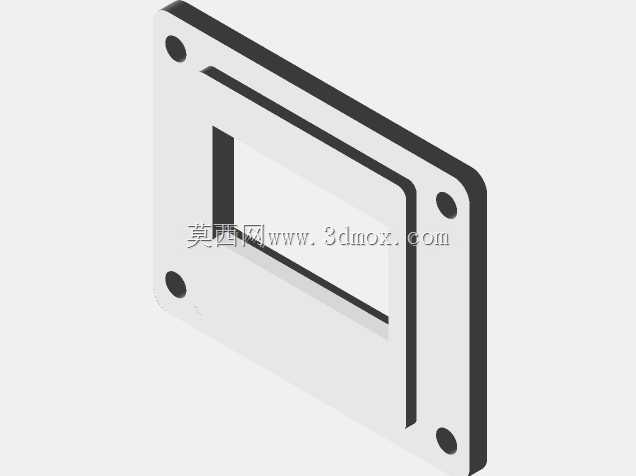

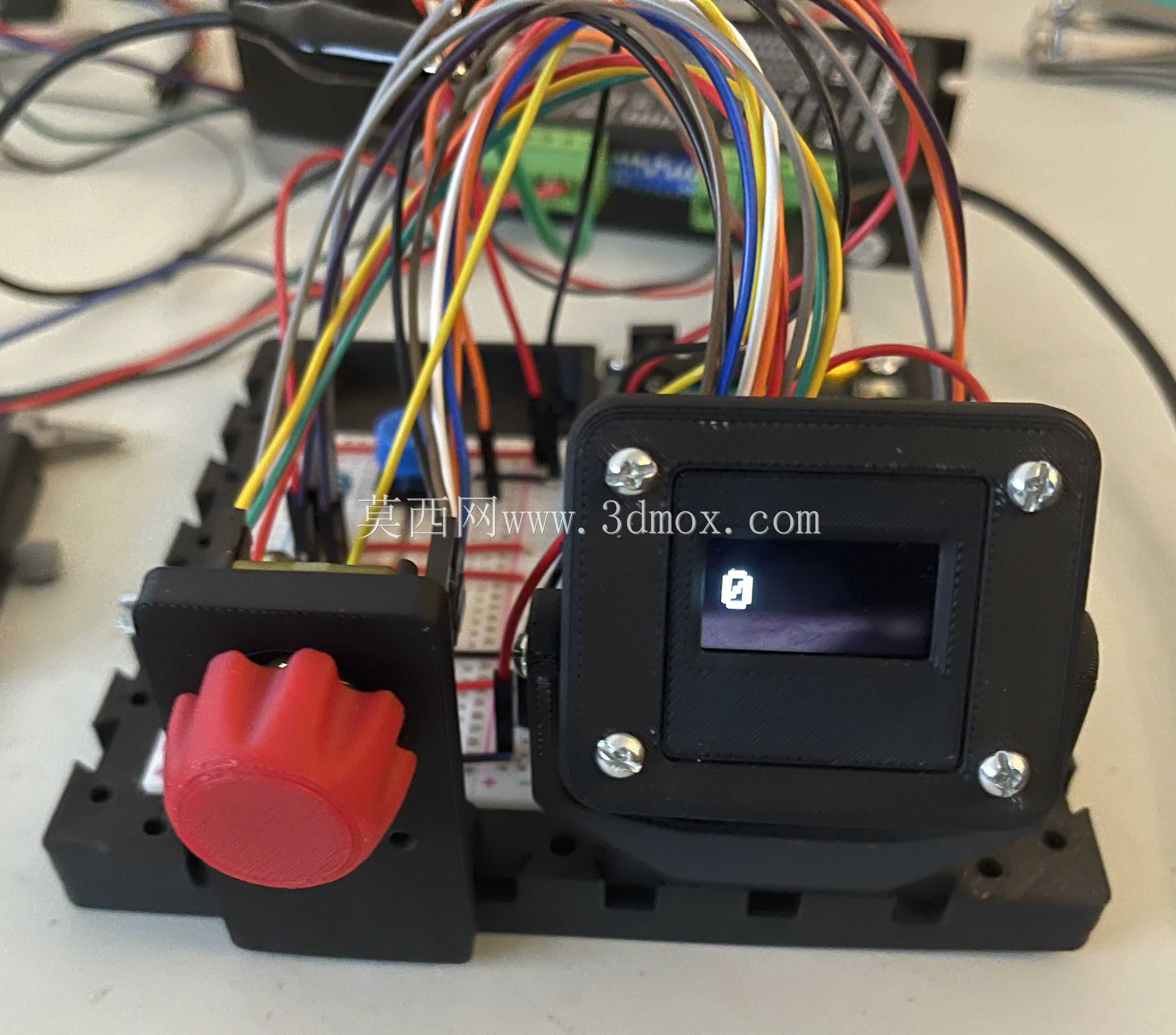

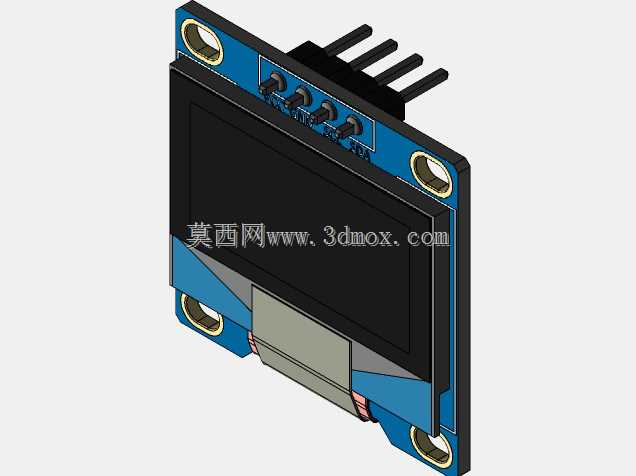

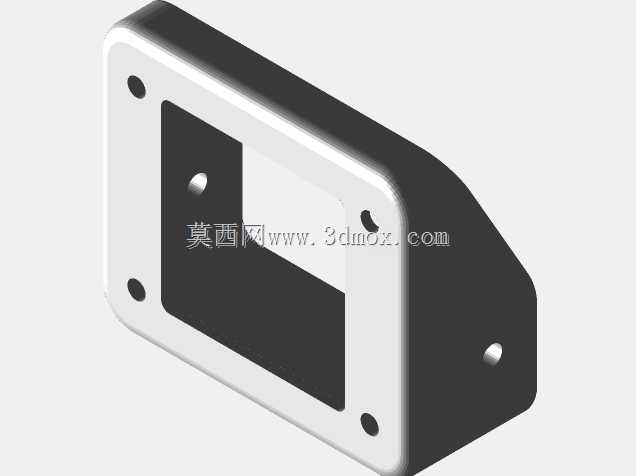

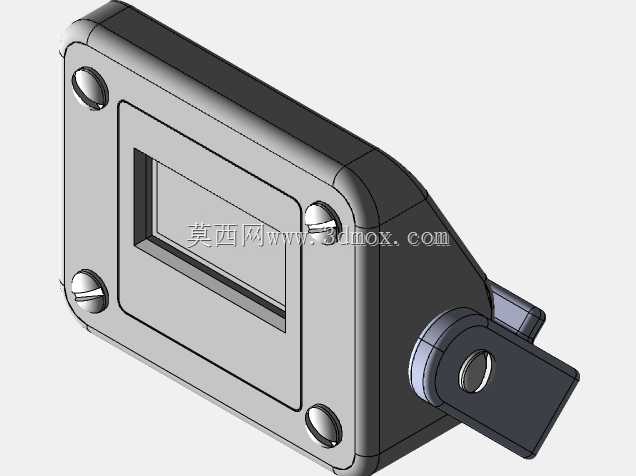

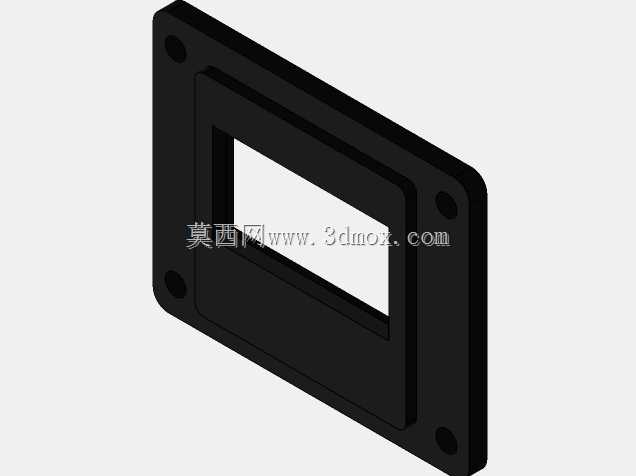

　　支架上的OLED屏安装座采用铰接结构，屏的倾斜角度可以在0到90度范围内自由调整，使用者可以根据自己的坐姿、视线高度调整屏幕角度，避免长时间实验时因为屏幕反光或者角度不对看不清显示内容，铰接位置的阻尼设计刚好能让屏幕停在任意调整好的角度，不会因为轻微震动就下垂移位。整个支架的安装固定采用M3规格螺丝，屏幕安装位的四个螺孔孔径3.2mm，适配常规3D打印件的攻丝余量，不需要预埋铜螺母就能直接拧入螺丝固定屏幕，装配门槛很低。

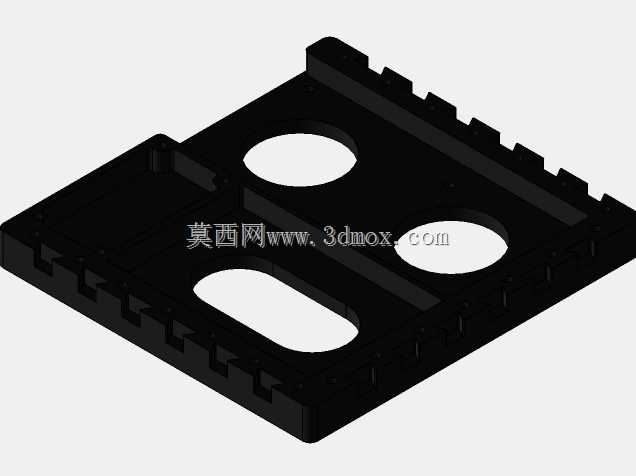

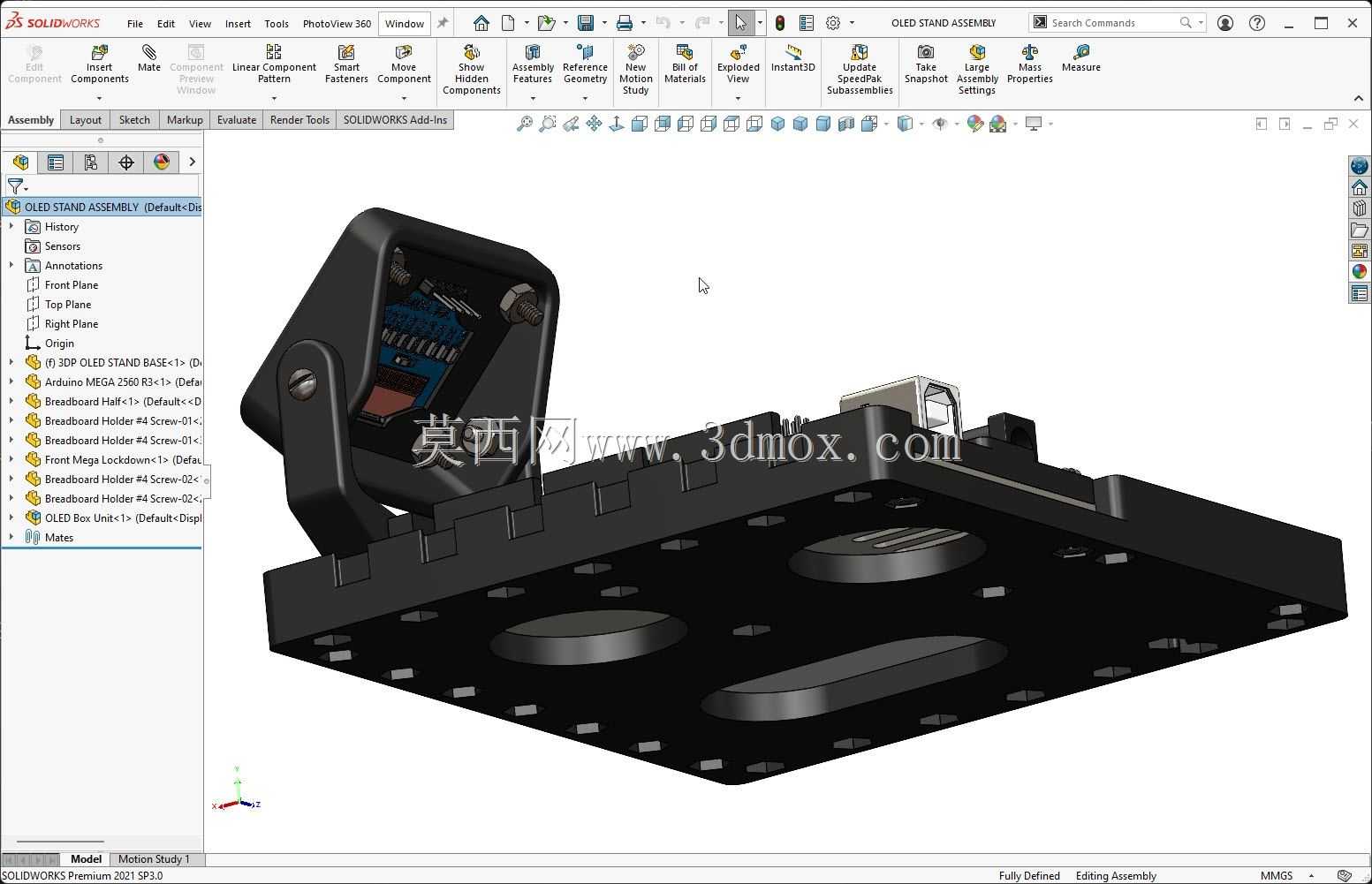

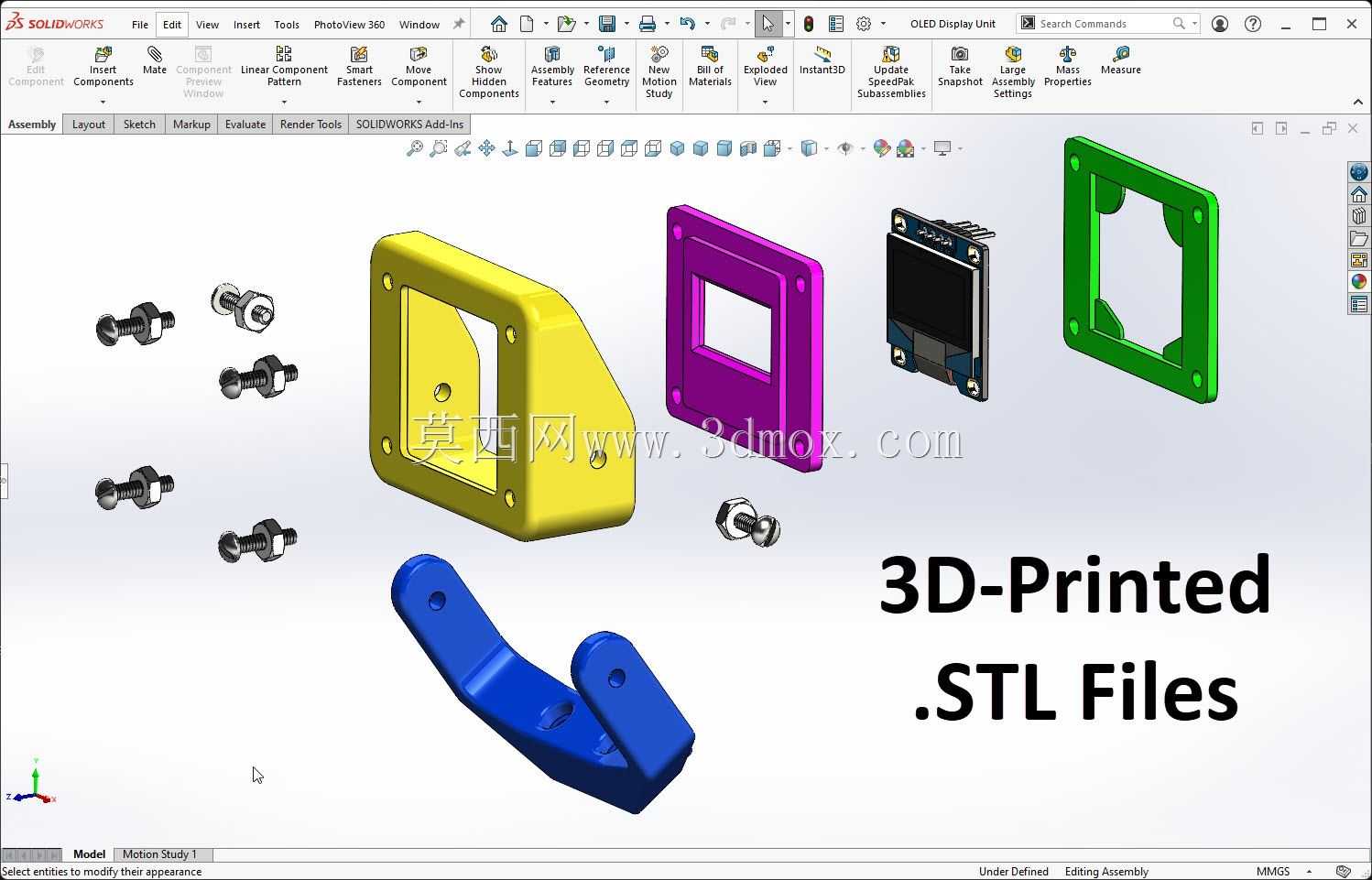

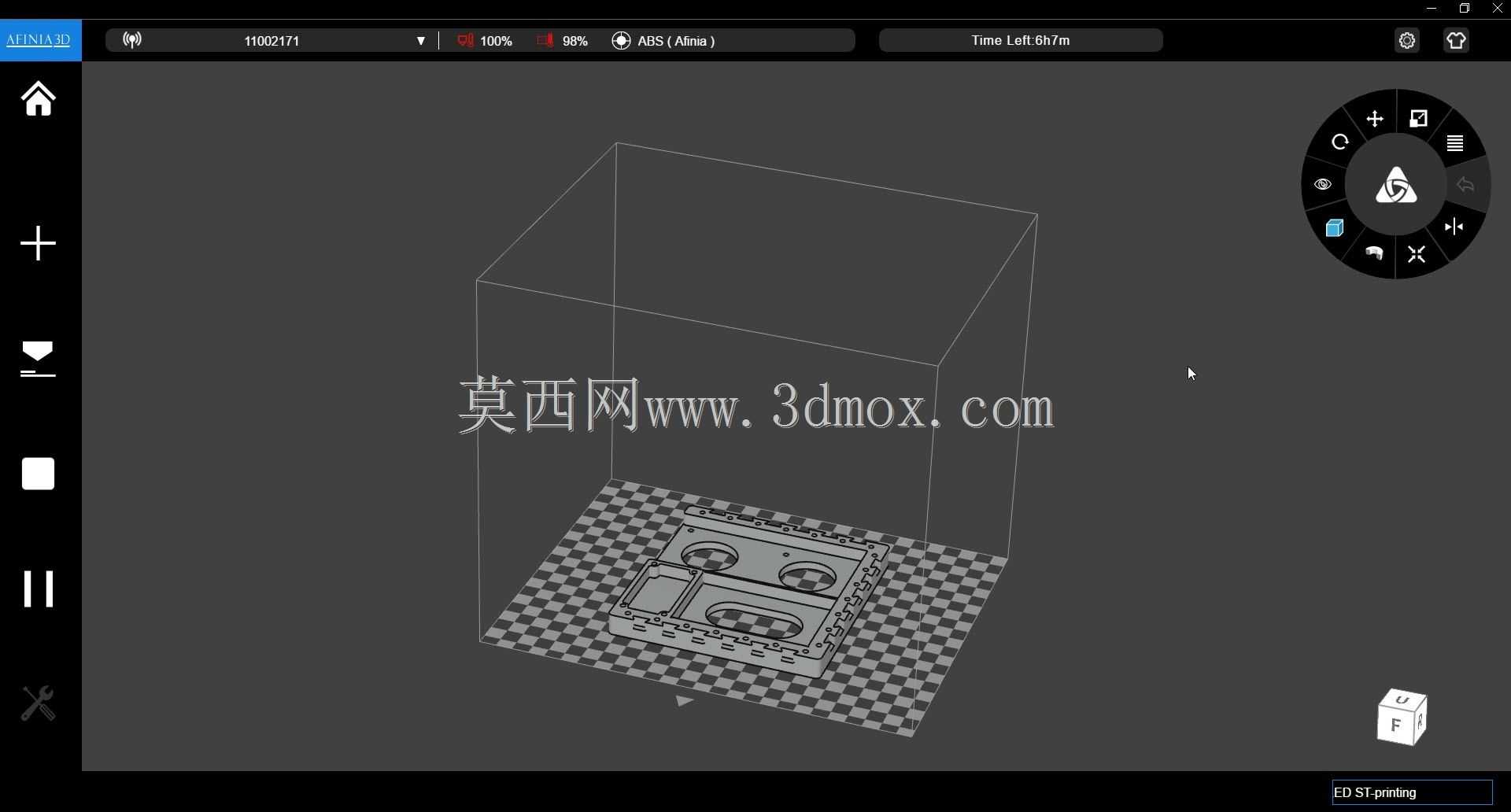

　　设计时充分考虑了3D打印的工艺特性，所有壁厚都设置在2mm以上，没有大角度悬空结构，打印时不需要添加大量支撑，普通FDM打印机就能直接制作，基座侧面的开槽既可以作为走线槽，让杜邦线从槽位内规整引出，也能减少打印耗材用量，同时降低打印过程中的翘曲风险。基座底部做了1mm高度的凸边，放置在桌面时不会因为底部打印层纹不平出现晃动，四个角做了R3的圆角处理，避免尖锐边角划伤桌面或者接线时刮手。

　　安装边界方面，整个支架组装完成后的整体占用桌面面积约为160mm*120mm，屏幕竖起时的总高度约为110mm，不会占用过多实验台空间，基座上预留的接线缺口正对Arduino板的USB接口、电源接口位置，插下载线、电源线时不会被支架结构挡住，面包板区域和主控板区域之间预留了10mm的间隙，方便插装杜邦线时手指操作，不会被边缘结构卡到。铰接轴的位置特意避开了主控板上的复位按钮、IO排针位置，调整屏幕角度时不会误触按键或者碰掉接线。

　　实际使用中，这款支架既可以用于高校电子信息类专业的Arduino入门教学实验，让学生的实验台更整洁，减少因为部件移位导致的接线松脱问题，也适合个人嵌入式开发者日常做原型验证时使用，不用每次实验都重新摆放三个部件、整理接线，把更多精力放在代码调试和电路验证上。打印材料选择上，PLA材料打印的支架完全能满足日常常温使用需求，表面平整度更好，装配精度更高，如果是在经常移动、或者环境温度稍高的场景使用，也可以选用ABS材料打印，结构韧性更好，抗摔碰性能更强。支架的所有安装孔位都做了0.2mm的公差余量，即使普通桌面级3D打印机存在一定打印误差，也能顺利完成装配，不需要额外打磨修整。
