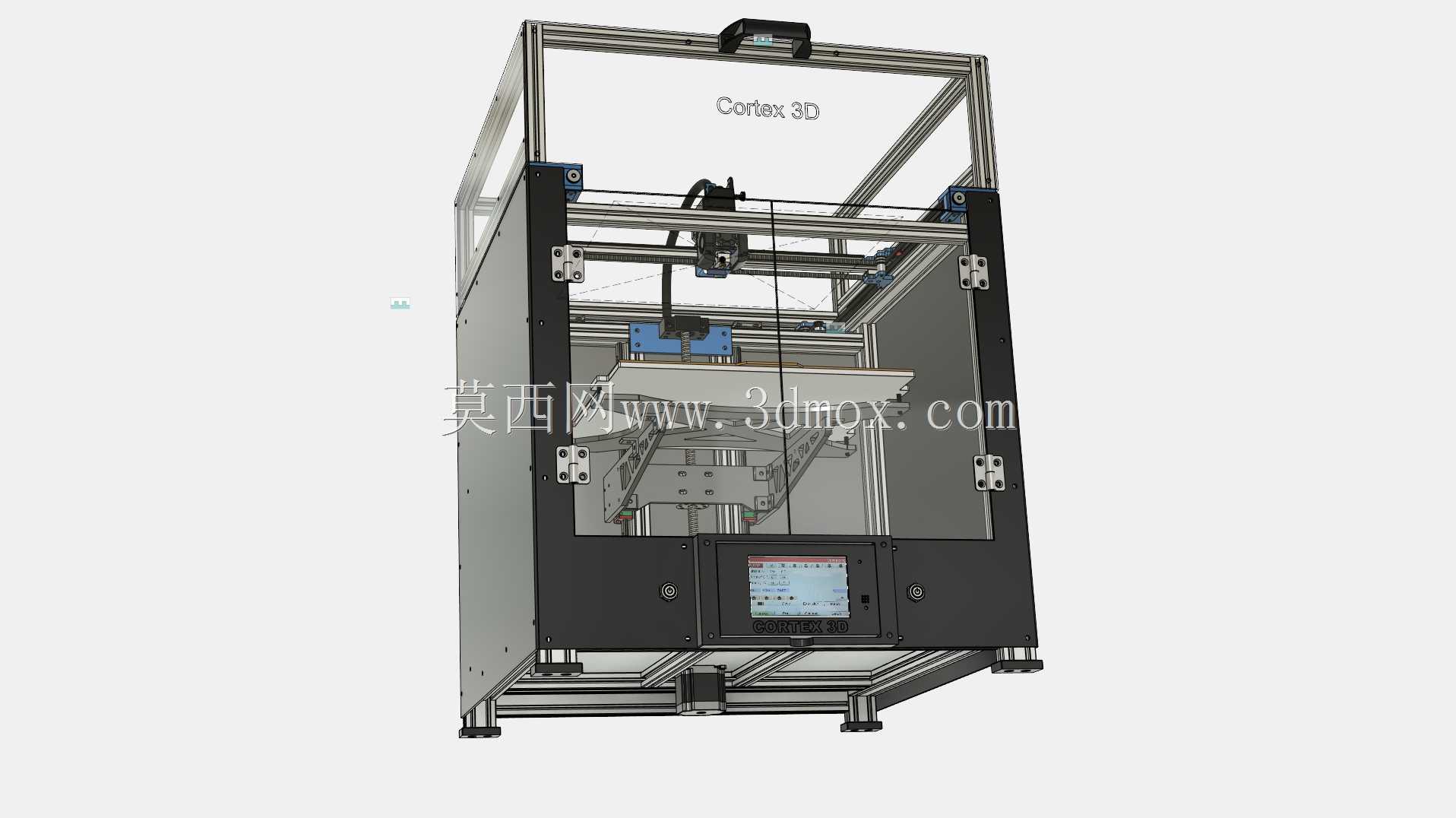

全封闭CoreXY架构FDM熔融沉积3D打印设备

　　面向小批量工业样件制作、创客空间原型打样、教学实训场景开发的全封闭FDM打印设备，整体成型腔体净尺寸控制在350mm×350mm×350mm，可覆盖绝大多数民用及小尺寸工业零件的打印需求，封闭外罩结构可有效维持腔体内温度稳定，减少ABS、PC等易翘曲耗材打印过程中的层间开裂、边角翘曲问题。主机框架采用4020与2020规格重型铝型材拼接搭建，型材槽口可兼容标准紧固件安装，无需额外定制连接件即可完成框架拓展，底座采用铸铝板整体铣削加工，平面度控制在0.1mm以内，为运动机构提供高刚性安装基准，避免高速运动过程中框架共振导致的打印层纹错位问题。Z轴传动采用单根12mm直径滚珠丝杠搭配Nema23规格步进电机驱动，

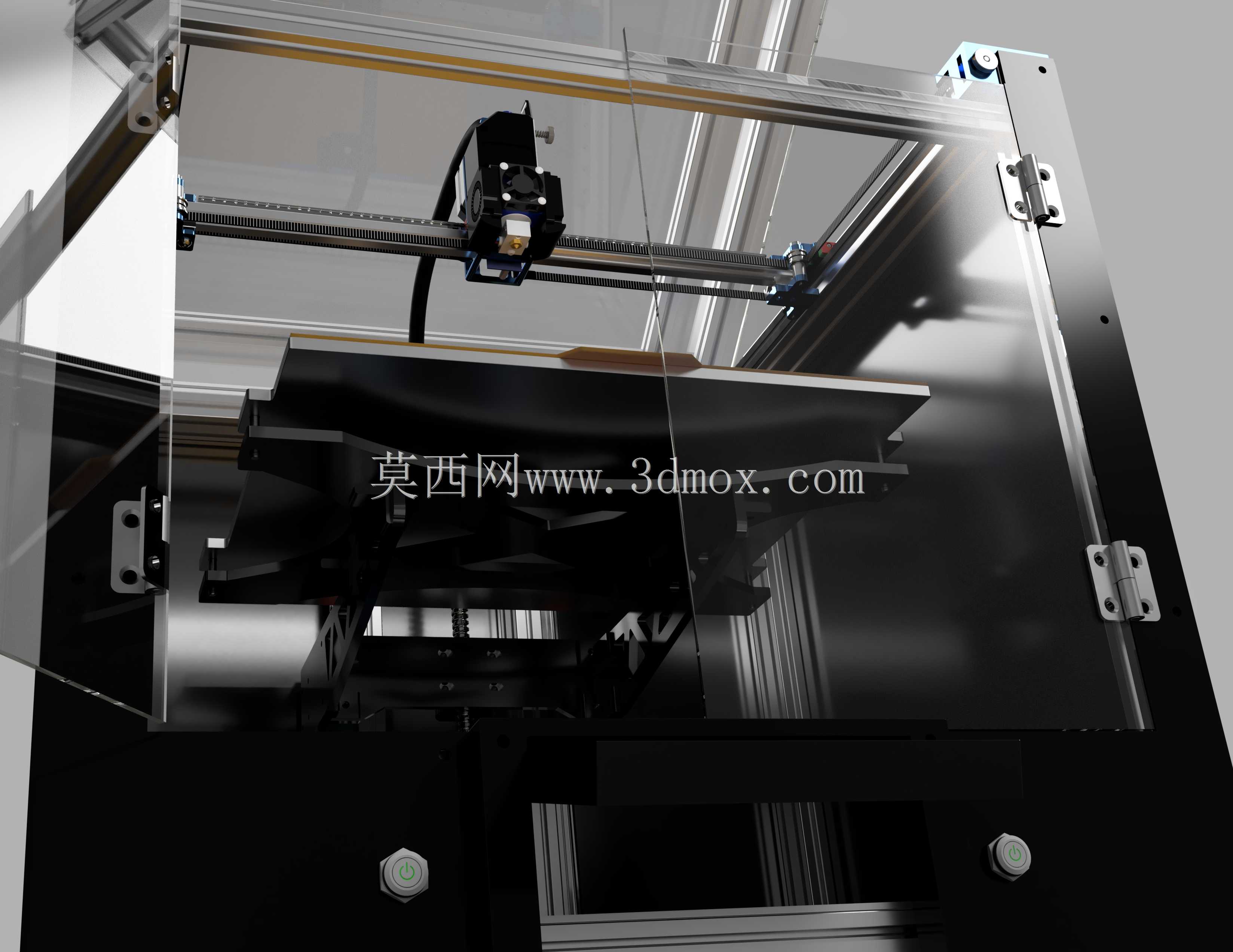

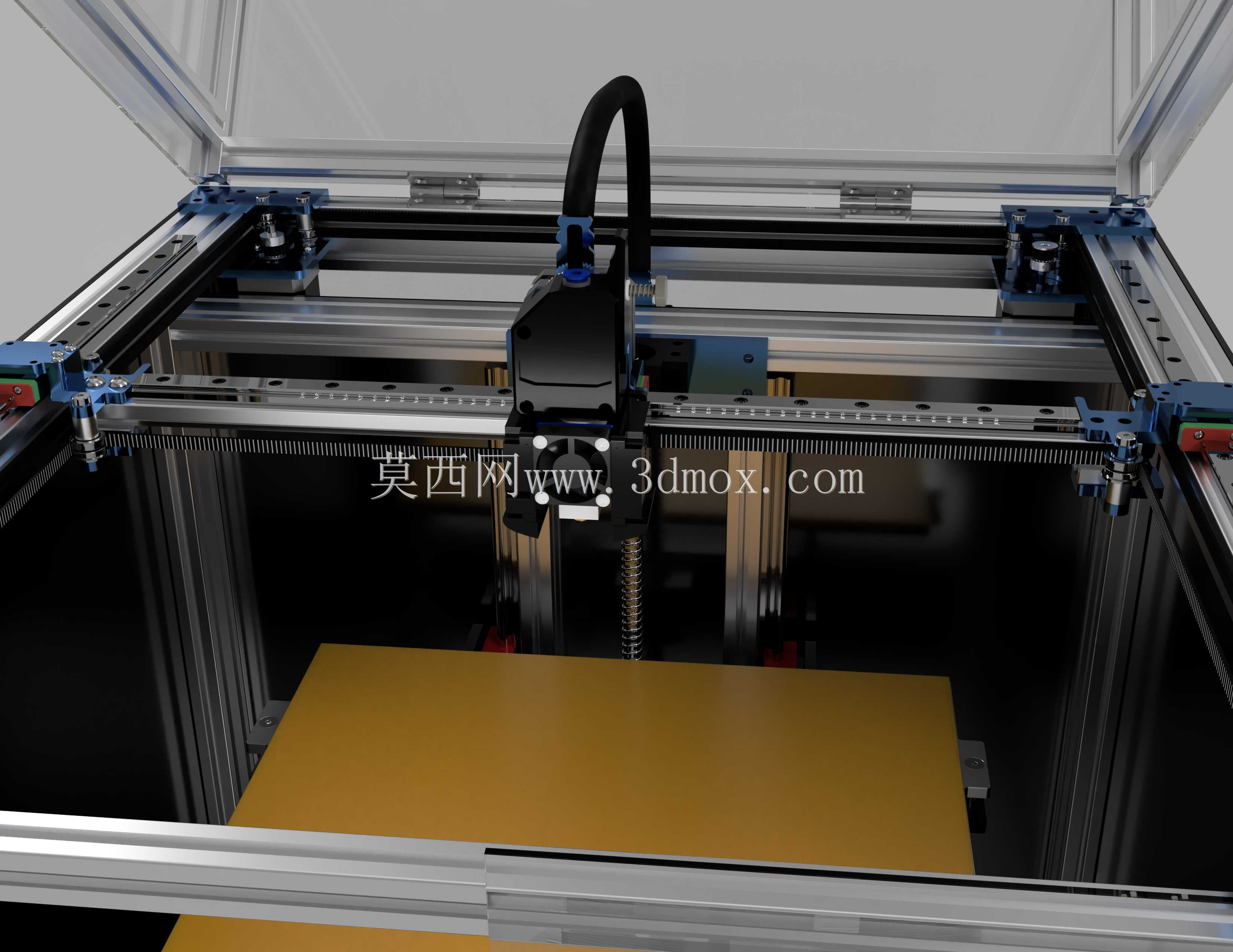

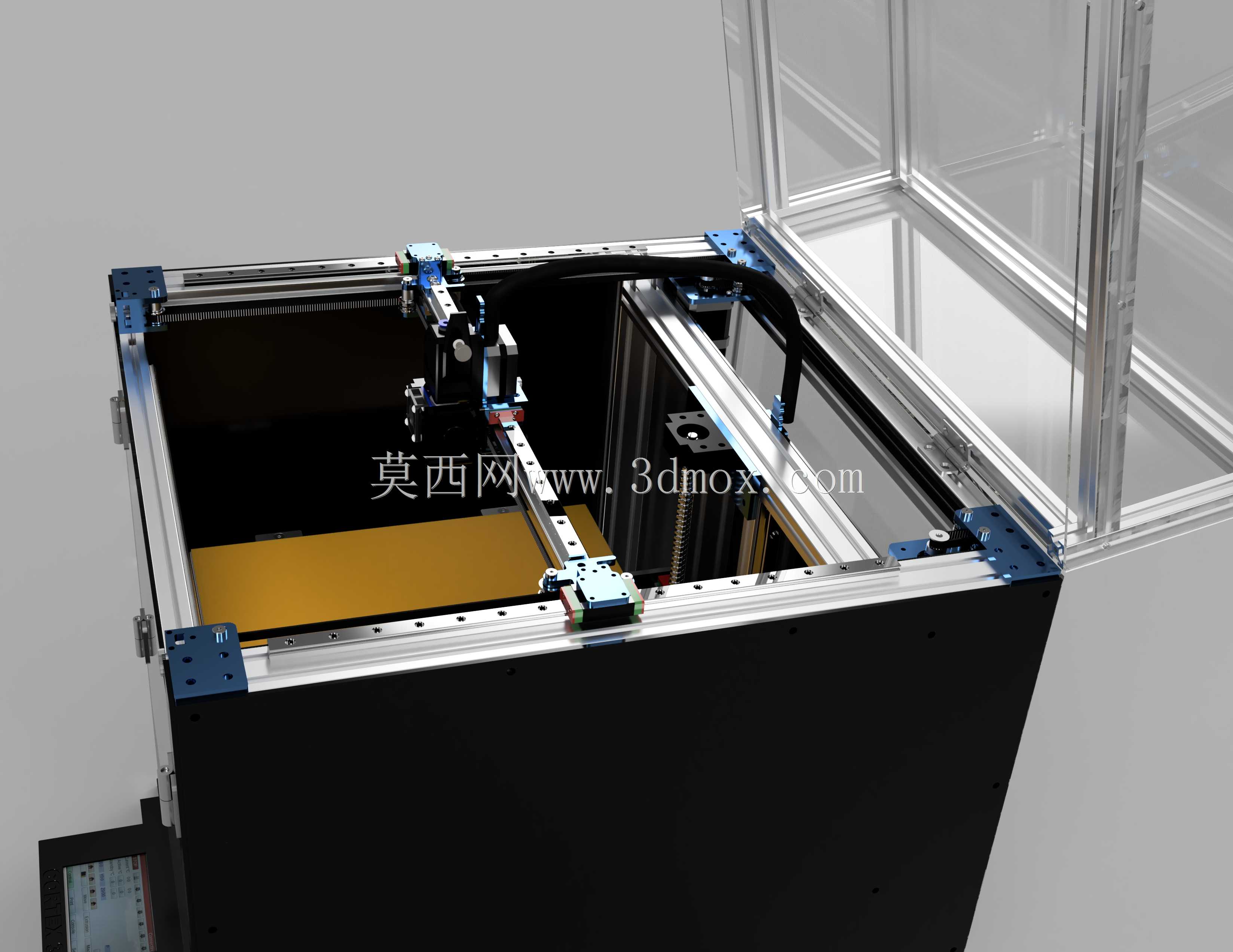

　　丝杠两端采用固定支撑座安装，配合HGR15规格Hiwin线性导轨作为Z轴运动导向，相比光轴导向结构可将Z轴定位重复精度提升至0.02mm以内，打印平台沿Z轴升降过程中无偏摆、卡顿问题，平台调平后可维持长时间打印精度不偏移。XY运动系统采用经典CoreXY传动架构，运动模块搭载在MGN12H线性导轨上，传动皮带采用6mm宽度2GT规格同步带，驱动端搭配Nema17规格步进电机与法兰轴承，张紧机构布置在设备前侧框架位置，无需拆解外罩即可快速完成皮带张紧度调整，日常维护操作便捷。打印头采用直接挤出结构，挤出机搭载Nema17规格步进电机提供送丝动力，喷嘴标配E3D V76规格黄铜喷嘴，可兼容0.4mm、0.6mm、0.

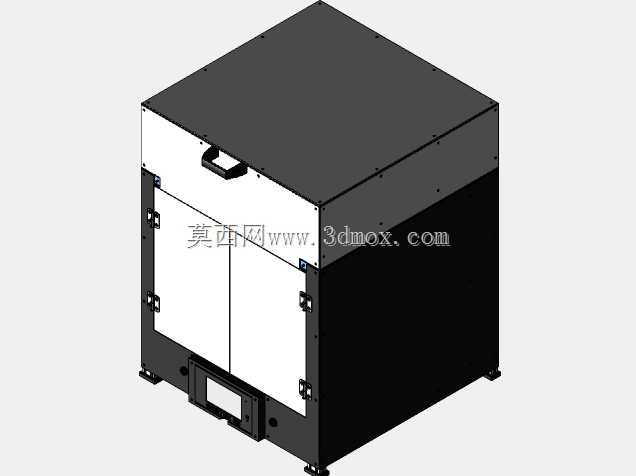

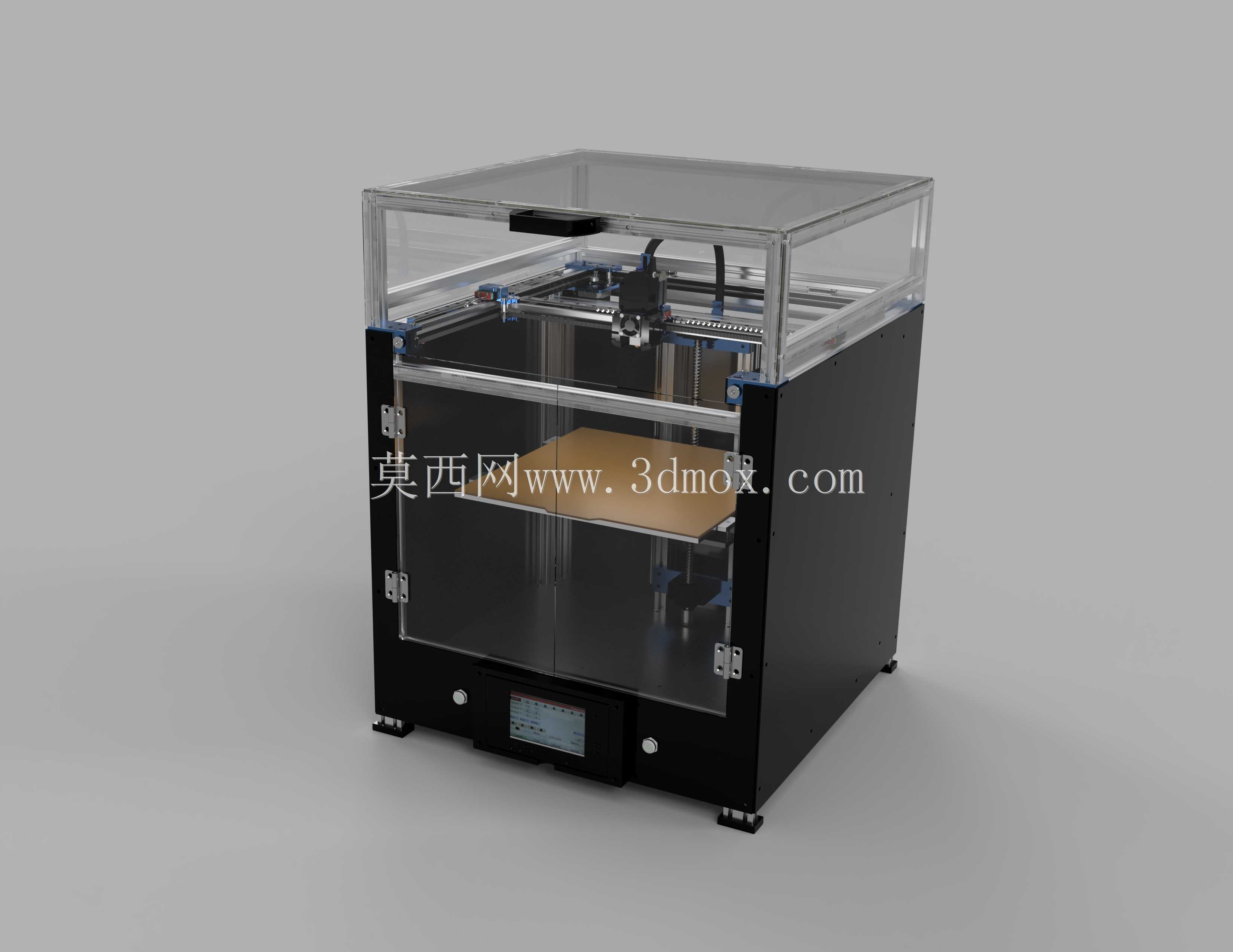

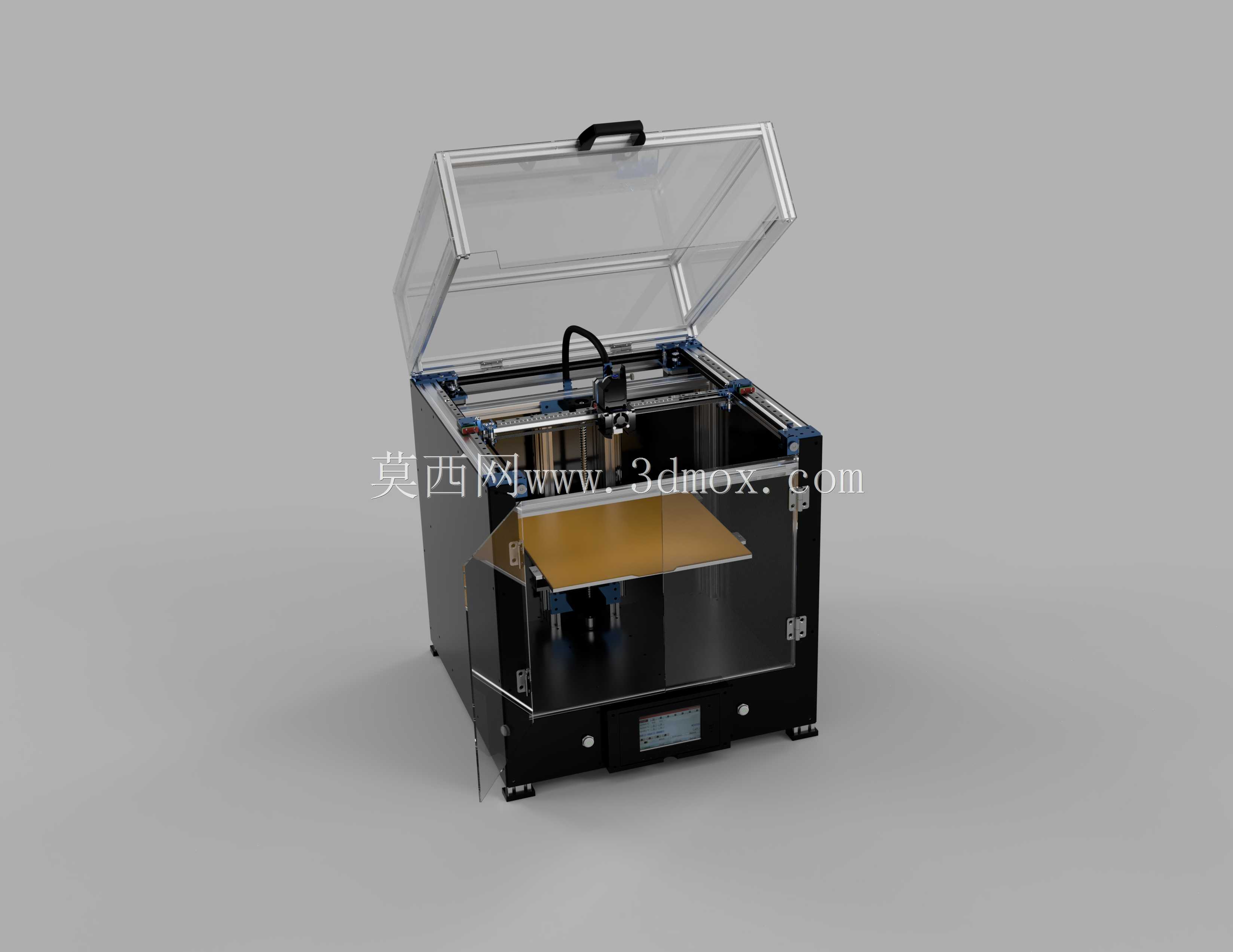

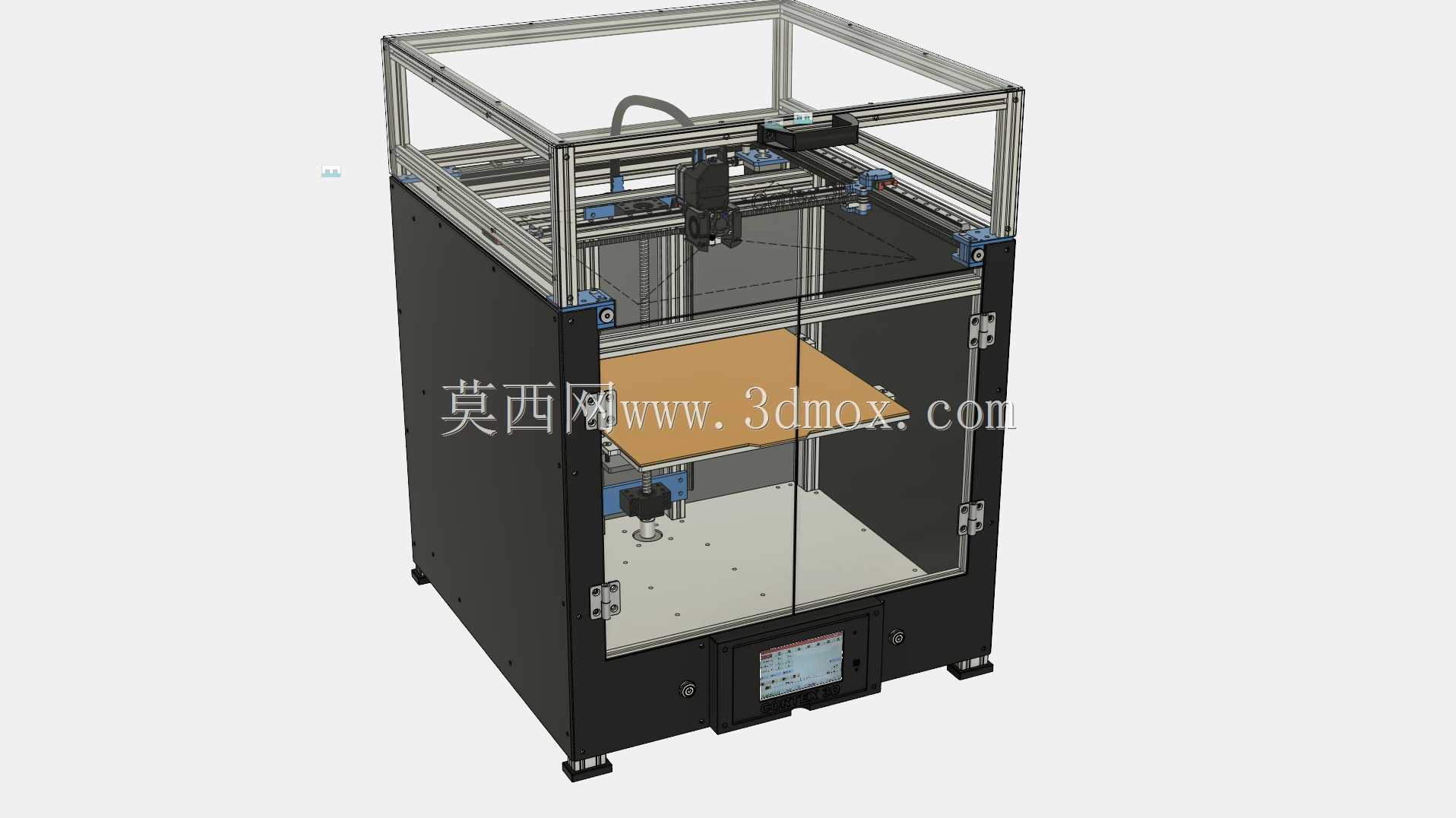

　　8mm等不同孔径喷嘴快速更换，喉管部位采用双4040风扇组成的近程冷却风道，可对刚挤出的耗材进行快速冷却定型，提升悬垂结构、薄壁结构的打印质量，平台下方搭载IR红外传感器用于自动调平，可自动检测打印平台多点高度差，在切片过程中自动补偿Z轴高度，无需人工反复调平即可获得首层均匀的打印效果。设备外罩采用2扇前置亚克力开门搭配铰链连接的透明亚克力顶盖与侧封板，所有亚克力板材均做边缘倒角处理，开合过程无尖锐边角磕碰风险，前门闭合后可通过磁吸结构锁紧，顶盖可向上翻开，方便打印过程中观察成型状态、更换耗材、取出打印完成的工件，封闭结构同时可减少打印过程中有害颗粒物向外扩散，适配办公、教学等对空气质量有要求的使用场景。

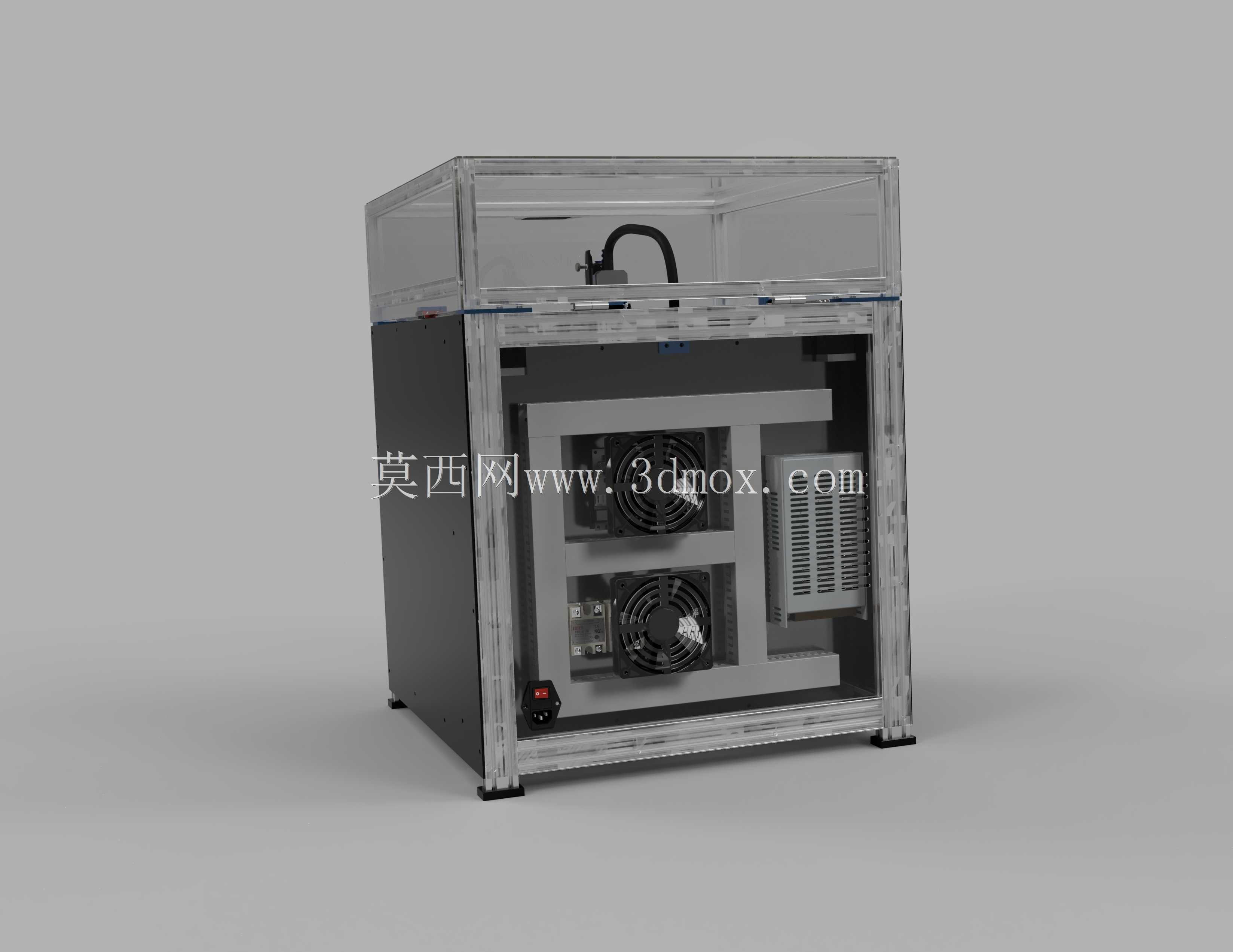

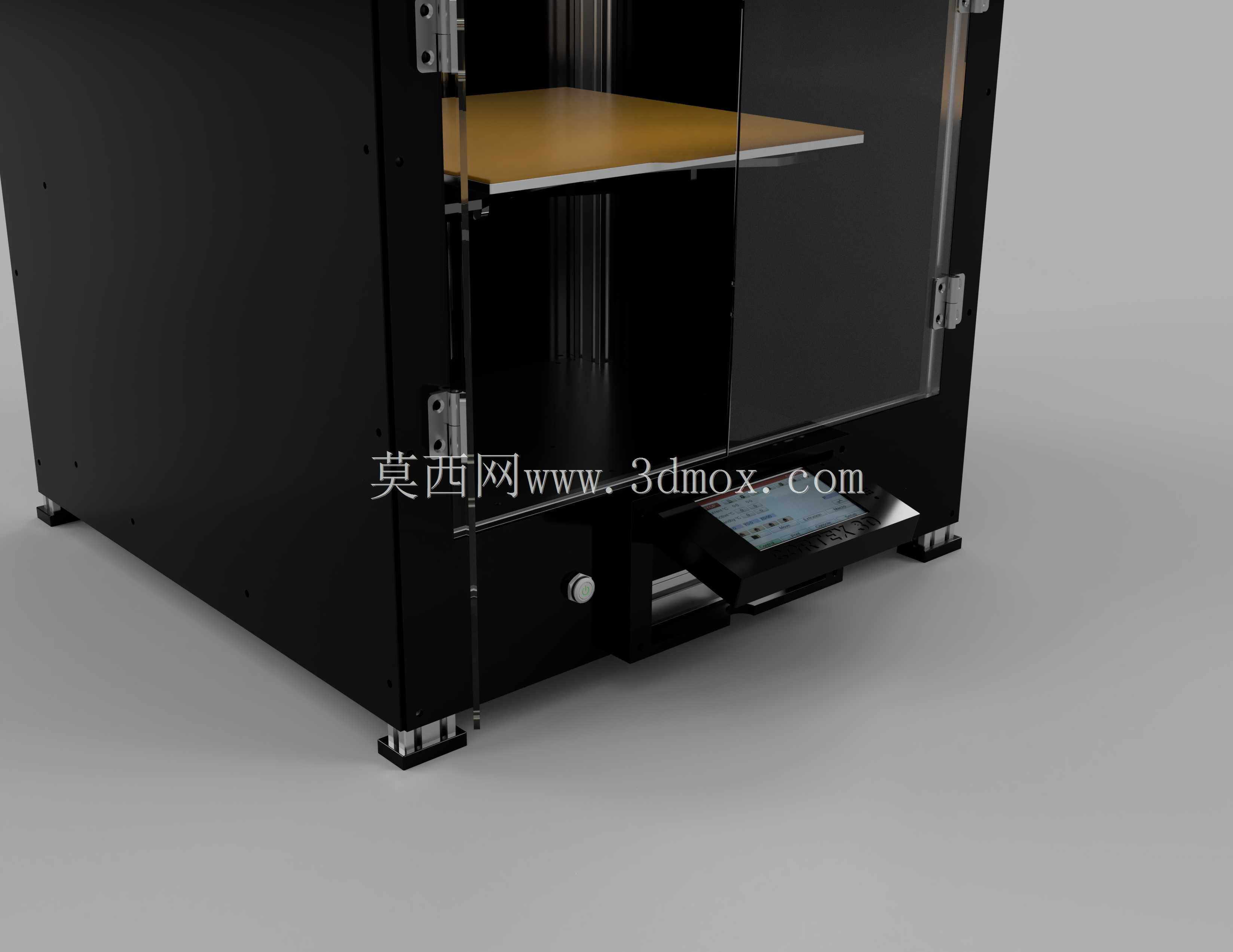

　　控制部分采用Duet3D集成控制板，所有电路接口、接线端子均布置在设备背部腔体，可通过背部检修门快速完成接线、固件升级、故障排查操作，控制屏幕采用可倾斜式安装结构，布置在设备前侧下方位置，操作人员站立或坐姿状态下均可清晰查看屏幕参数、操作设备功能。整体安装边界尺寸控制在480mm×480mm×620mm以内，底部采用可调式橡胶脚杯支撑，可放置在标准工作台、实训台面上使用，无需额外定制安装基座，设备总重量控制在35kg以内，2人即可完成搬运移位。运动参数方面，XY轴最高运动速度可达300mm/s，常规打印速度设置在60-150mm/s区间时可保证成型精度，Z轴运动速度设置在10mm/s以内，避免高速升降导致的平台晃动。挤出头最高加热温度可达280℃，热床最高加热温度可达110℃，可兼容PLA、ABS、PETG、TPU等多种主流FDM打印耗材，腔体内可维持40-60℃的稳定温度环境，满足工程耗材打印的温度要求。结构设计过程中预留了多处拓展安装位，用户可根据需求加装BLTouch自动调平传感器、耗材断料检测模块、腔体内空气过滤装置、远程监控摄像头等配件，无需对原有框架进行打孔、切割改造，所有拓展配件均可通过型材槽口的T型螺母完成固定。
