Sherline铣床三轴限位开关安装固定支架

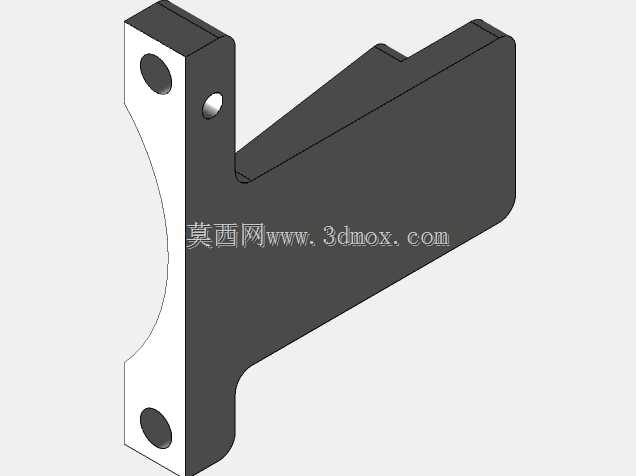

　　在小型精密铣床的日常加工运行场景中，各进给轴的行程限位保护是避免设备撞机、保障加工精度与操作安全的核心环节，这款适配Sherline系列磨铣设备的限位开关安装支架，正是针对小型台式铣床X、Y、Z三个进给轴的限位触发需求开发的专用安装构件。不同于大型工业机床自带的一体化限位安装结构，小型台式铣床由于机身结构紧凑、改装拓展空间有限，常规的通用限位支架往往存在安装干涉、触发位置不准、固定刚性不足的问题，这款支架在设计阶段就完全贴合Sherline设备的导轨与滑台安装边界做了适配，不需要对原有床身做额外打孔或切削改装，就能直接完成限位开关的固定装配。从结构设计逻辑来看，支架采用了分体式贴合安装的思路，

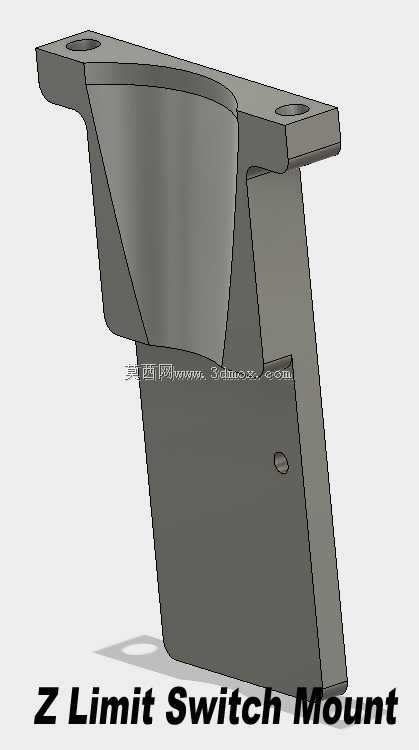

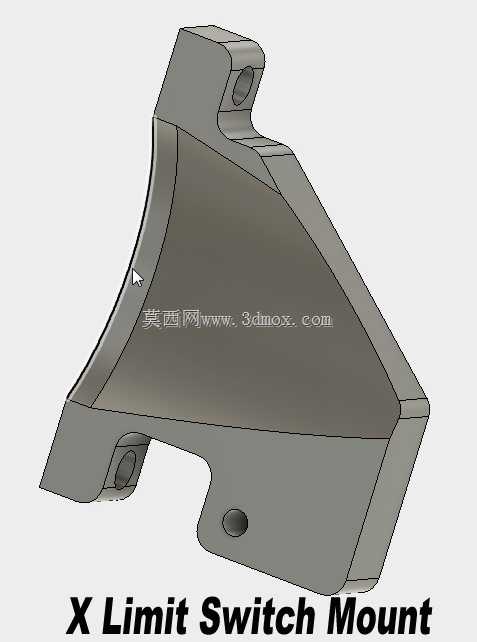

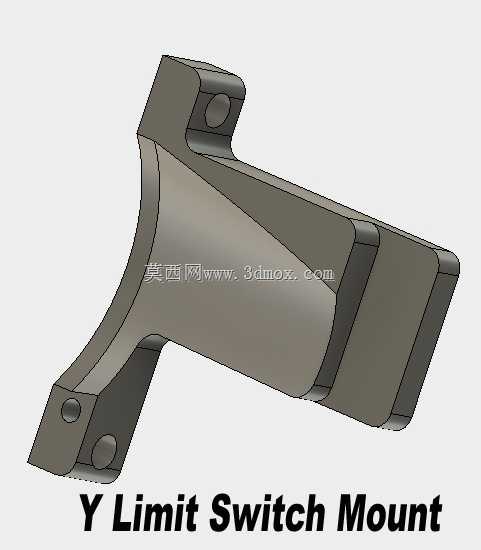

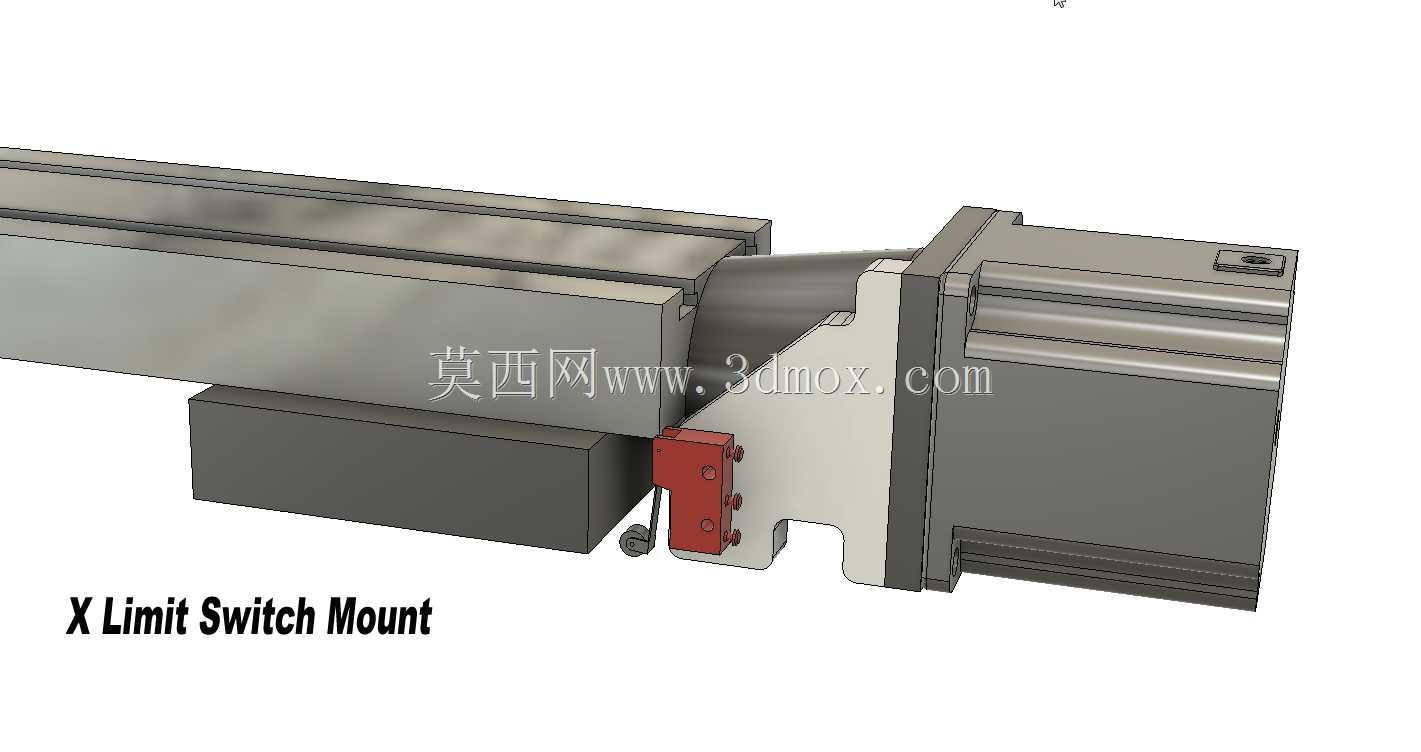

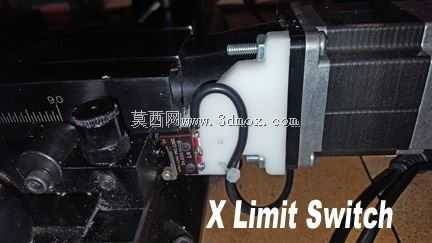

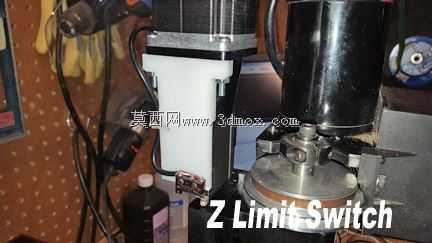

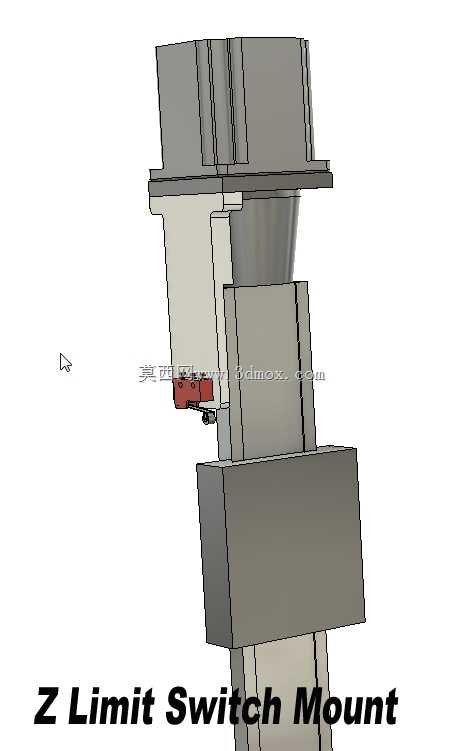

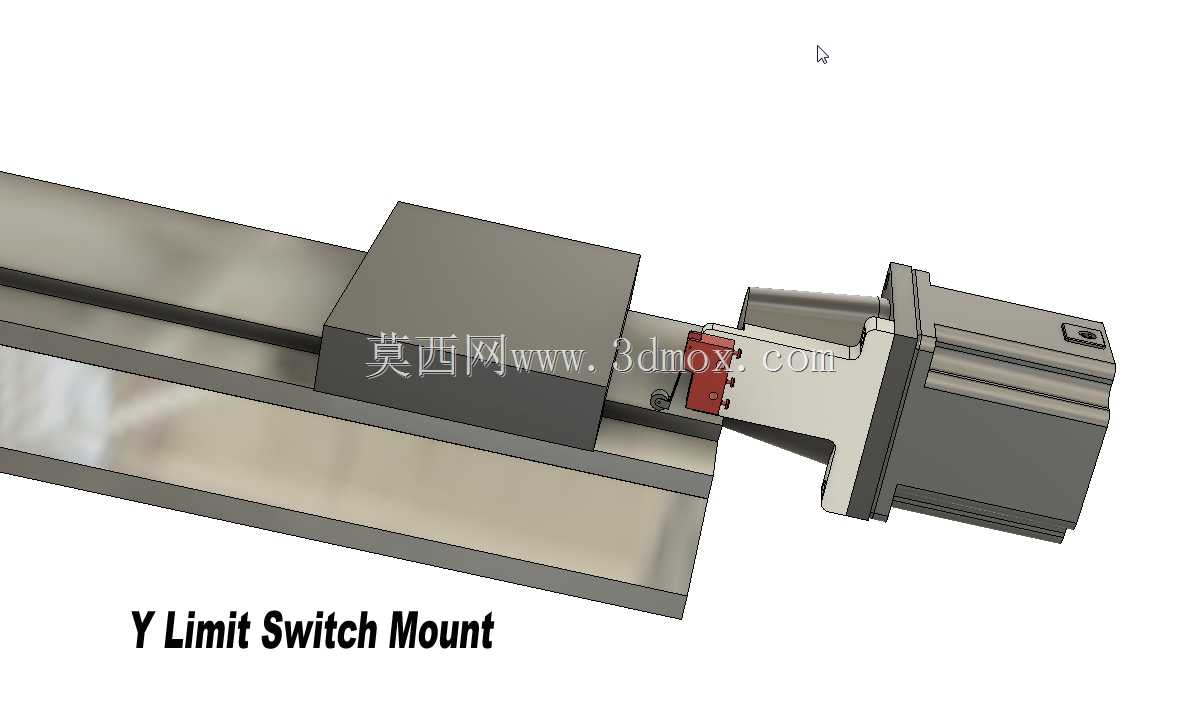

　　主体承托部分采用与滑台侧端面完全匹配的贴合面，保证安装后不会因为滑台快速进给产生的振动出现松脱偏移，针对限位开关的触发端，专门预留了可微调的安装孔位，现场装配时可以根据实际的软限位设置、硬限位触发行程需求，小幅调整开关的前后位置，避免出现触发过早导致有效加工行程被压缩，或是触发过晚导致撞机风险的问题。支架的安装边界完全避让了导轨滑块的运动路径，同时也不会和进给丝杠的螺母座、伺服电机的安装法兰产生干涉，在X轴安装时，支架固定在滑台的侧端面，随滑台沿X向导轨运动，当运行到导轨两端的极限位置时，支架上的触发块会精准触碰到固定在床身端的限位开关触点，及时切断进给回路；Y轴与Z轴的安装逻辑同理，只需要根据对应轴的安装面调整支架的固定方向，

　　就能实现三个轴的全行程限位保护。从实际使用场景来看，很多使用小型Sherline铣床做精密零件加工、个人DIY改装的用户，都会面临原厂没有配备硬限位组件的问题，仅靠控制系统的软限位一旦出现参数错乱、丢步的情况，很容易出现滑台超行程撞坏丝杠、导轨甚至加工主轴的问题，这款支架的出现刚好填补了这个改装缺口，不需要复杂的设计测绘，直接按照对应轴的安装位置固定，就能快速搭建起可靠的硬限位保护结构。支架的外形结构做了轻量化的切削设计，在保证安装刚性的前提下尽可能减少自身重量，不会给进给轴增加额外的负载，避免因为附加重量导致的进给电机负载加大、加工进给精度下降的问题，所有的安装孔位都做了沉头设计，固定螺栓安装后不会突出支架表面，

　　不会在运动过程中剐蹭到床身的其他构件，红色的触发端部分采用了耐磨材质，长期反复触碰限位开关也不会出现磨损变形，保证长期使用下的触发精度稳定。在实际装配过程中，不需要复杂的工装辅助，只需要使用常规的内六角扳手就能完成支架与滑台的固定，以及限位开关在支架上的安装调整，整个改装过程不需要改动设备原有电路之外的结构，对于设备改装、小型机床维护的从业者来说，能够大幅节省限位组件的设计与安装时间，同时保证限位触发的可靠性，避免因为自制支架的尺寸误差导致的限位失效问题。
