带自动送料架的金属棒料定长切割设备

　　在金属型材批量下料的加工场景中，棒材切割是紧固件、轴类零件、五金连接件生产的首道核心工序，传统人工送料的砂轮切割机存在送料精度差、切口毛刺大、操作人员劳动强度高、锯片损耗快等诸多问题，这套带长距离送料架的棒材切割设备，正是针对中小规格圆钢、铜棒、铝棒等实心型材的批量定长裁切需求设计，适配直径60mm以内的棒材连续加工作业。

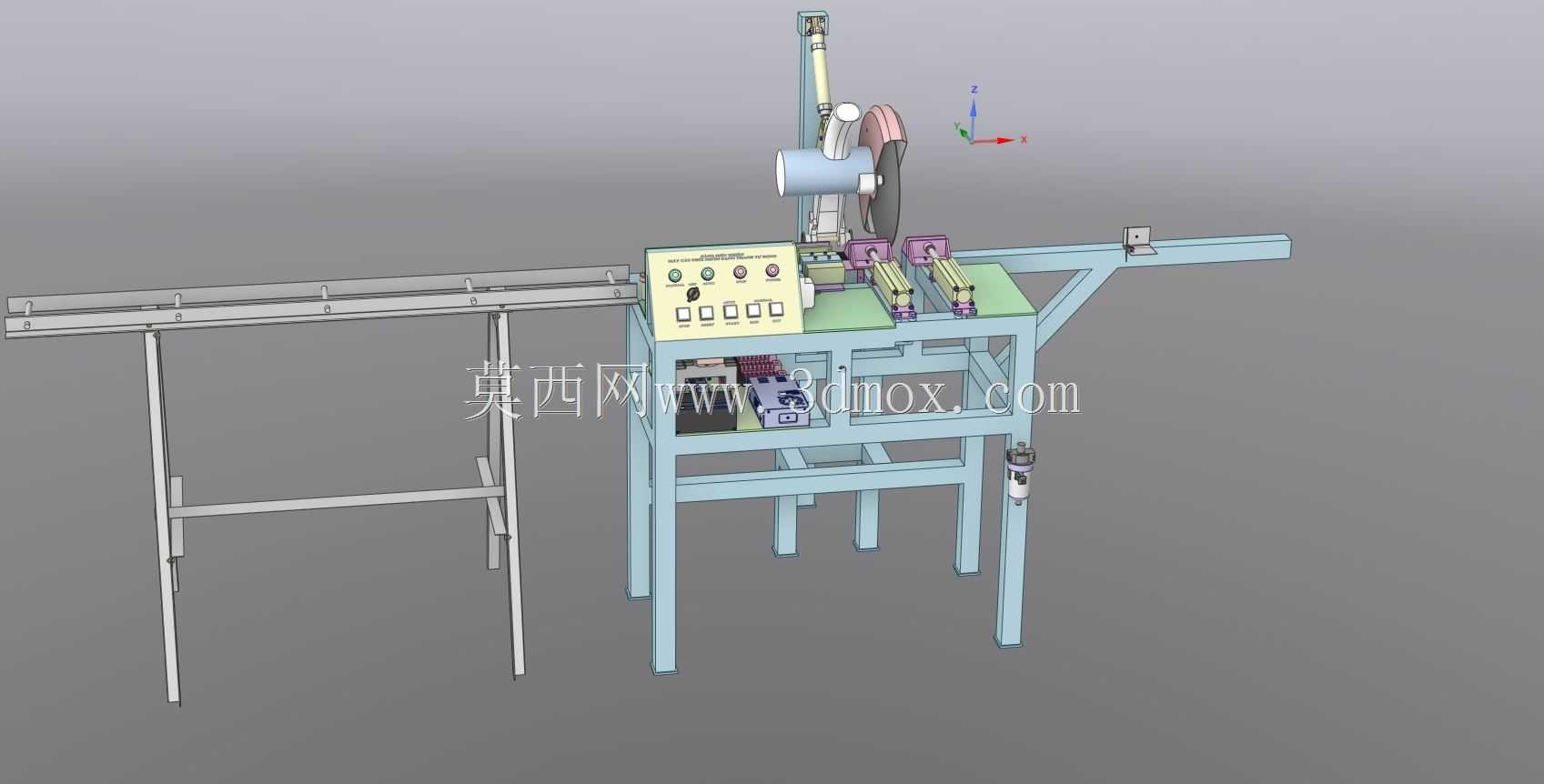

　　设备整体采用分体式布局设计，左侧为长跨度送料托架，托架采用方管焊接框架结构，托料面设置多组可调式V型支撑块，支撑块高度可根据棒材直径快速调整，保证不同规格棒材送料过程中轴心与切割主轴保持同轴，避免送料过程中棒材翘曲、卡滞，托架单段长度适配6米常规出厂棒材的上料需求，无需额外拼接辅助支架即可完成整根棒材的连续送料，减少上料频次。送料末端设置气动夹紧定位机构，采用双V型夹块对向夹紧结构，夹紧力通过调压阀可根据棒材材质调整，避免软质金属棒材夹伤变形，硬质棒材夹紧打滑，定位挡块可沿导轨方向手动调整位置，配合标尺实现不同裁切长度的快速设定，定长精度可控制在±0.5mm以内，满足多数通用机械零件的下料公差要求。

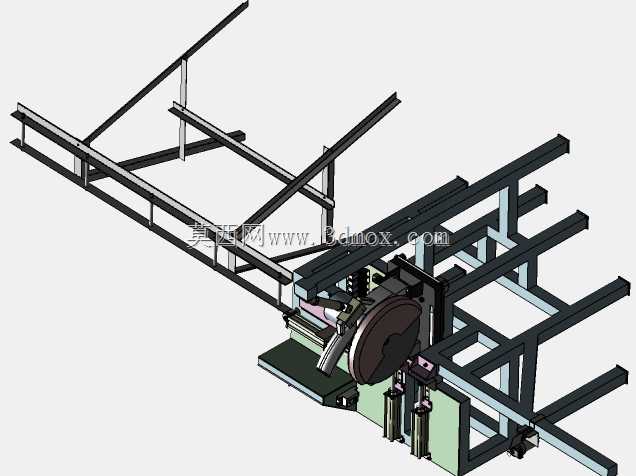

　　切割主机部分采用框架式方管焊接机身，机身底部设置可调式减震脚杯，可抵消锯切过程中的振动传递，保证切割过程的稳定性。切割执行单元采用砂轮锯切结构，锯片进给采用气缸驱动直线导轨导向的结构，进给速度可通过节流阀无级调整，针对不同材质棒材匹配最优进给速率，减少锯片崩齿、烧片的概率，锯切位置设置可调节的冷却液喷嘴，切割过程中持续喷淋冷却锯片与切口，降低切口热变形，同时抑制金属粉尘扩散。主机操作面板集中布置在机身正面上方，设置有送料、夹紧、锯切、复位的手动控制按钮，同时配备自动循环切换开关，切换至自动模式后，设备可按照送料到位-夹紧-锯切-锯片复位-松夹-再次送料的逻辑连续循环作业，单人即可完成多台设备的值守操作，大幅降低人工成本。

　　设备的气动系统全部采用标准气动元件集中布置在机身中部的阀组安装区，管路走线整齐，每个气动回路都设置有独立的节流阀与调压阀，后期维护时可快速排查故障点，电气控制元件布置在机身侧面的密封电箱内，避免切削液、金属粉尘进入造成元件损坏。设备安装时无需做特殊地基处理，只要地面平整度满足要求，调平脚杯后即可接电接气投入使用，主机与送料托架之间采用定位销连接，拆分后可通过普通货车运输，进场后快速组装即可恢复精度。

　　从实际加工适配性来看，这套设备可覆盖五金加工、汽配零件、标准件生产等多个行业的棒料下料需求，相比传统手动切割设备，加工效率可提升3倍以上，切口端面平整，可减少后续车削平端面的加工余量，降低后续工序的加工成本。设计过程中充分考虑了现场操作的安全性，锯切区域设置有半透明防护挡板，可阻挡切割过程中飞溅的铁屑与砂轮碎粒，送料区域设置有感应开关，棒料送料到位后才会触发后续夹紧切割动作，避免空切或者送料不到位造成的废料。设备的易损件均采用市场通用规格，锯片、夹紧块、密封件等配件无需定制，可直接从五金市场采购，降低设备的后期使用维护成本。针对小批量多规格的加工场景，设备的长度调整、夹块更换都可在十分钟内完成，无需复杂的调试工作，适配柔性生产的加工需求。
