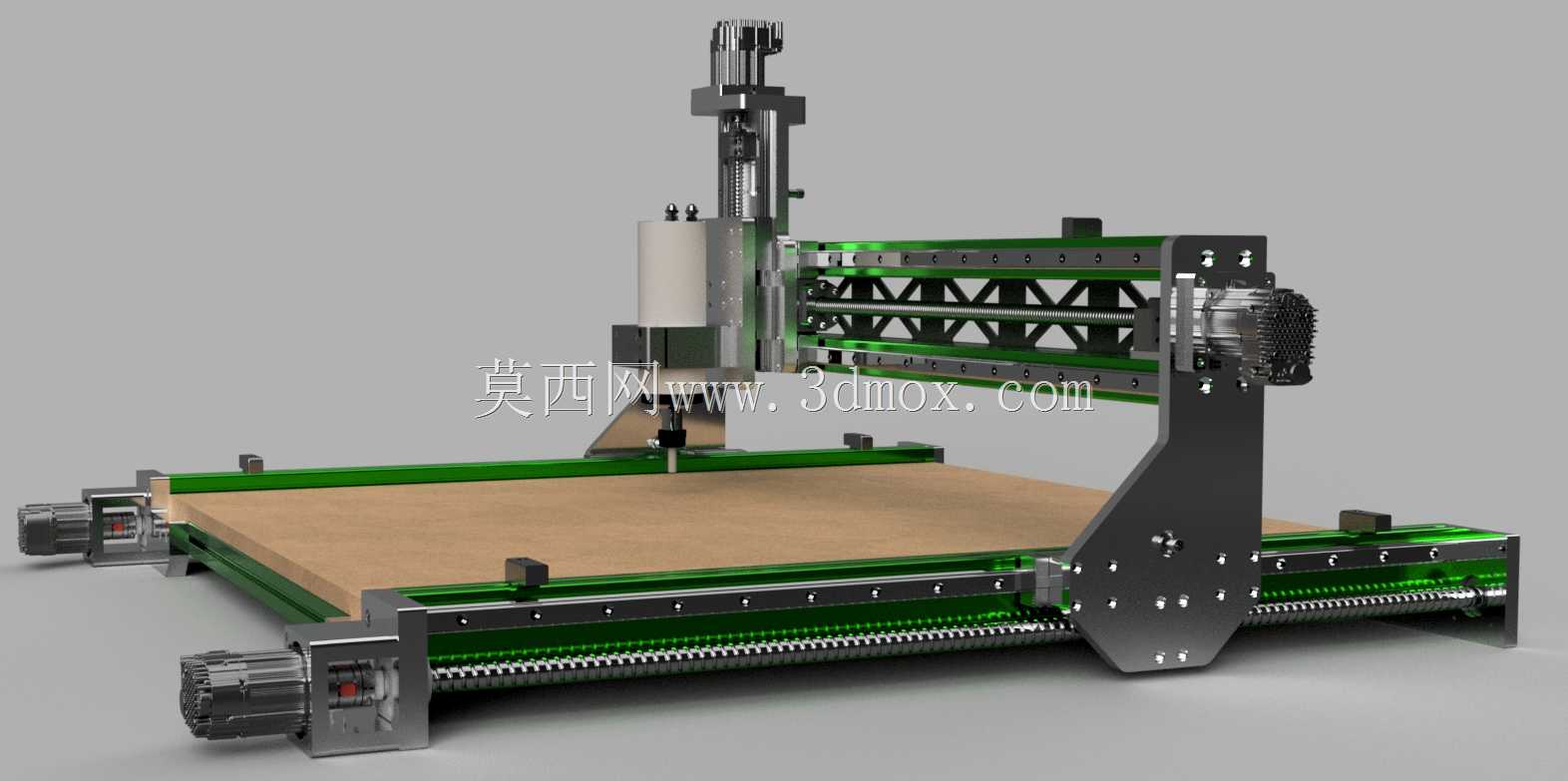

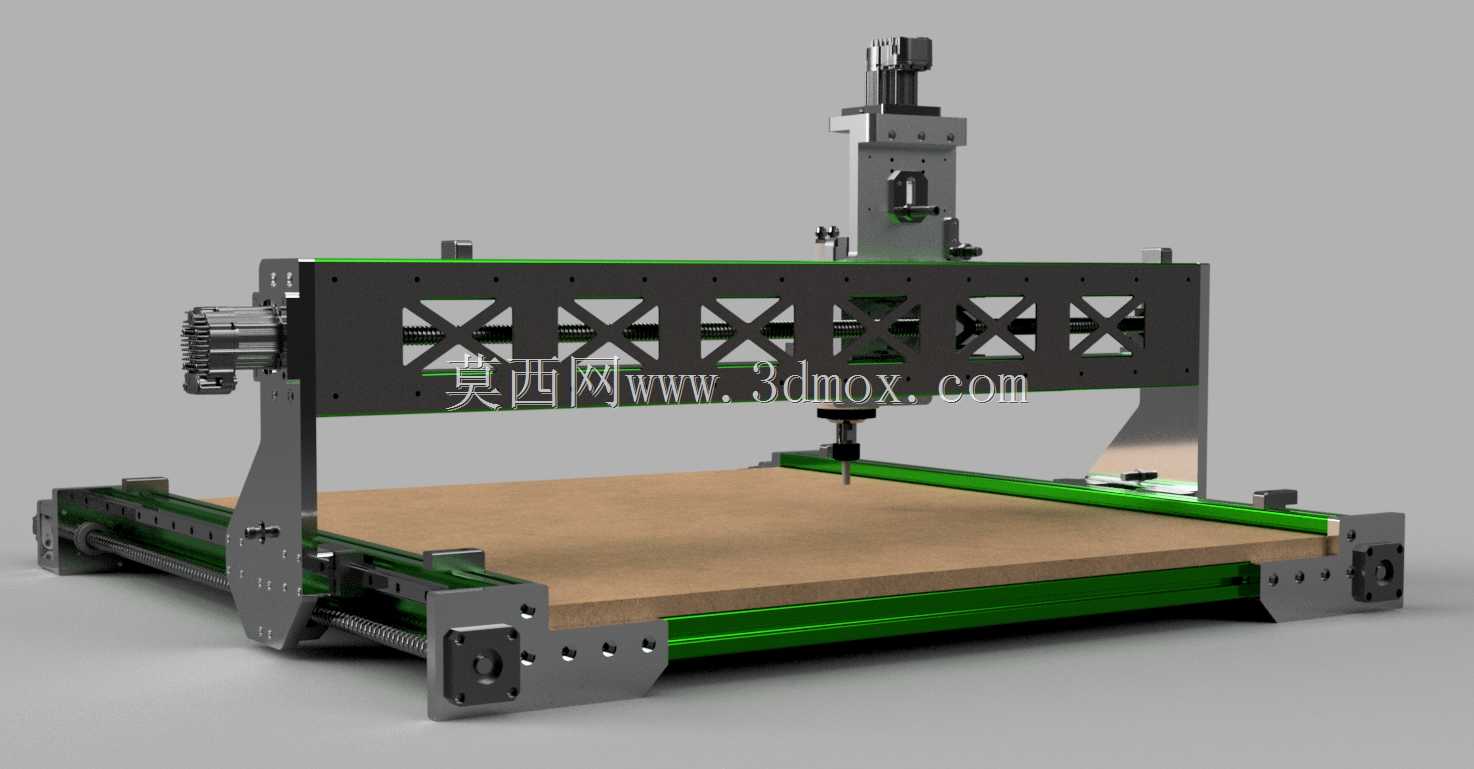

参数化台式数控雕刻切割加工设备

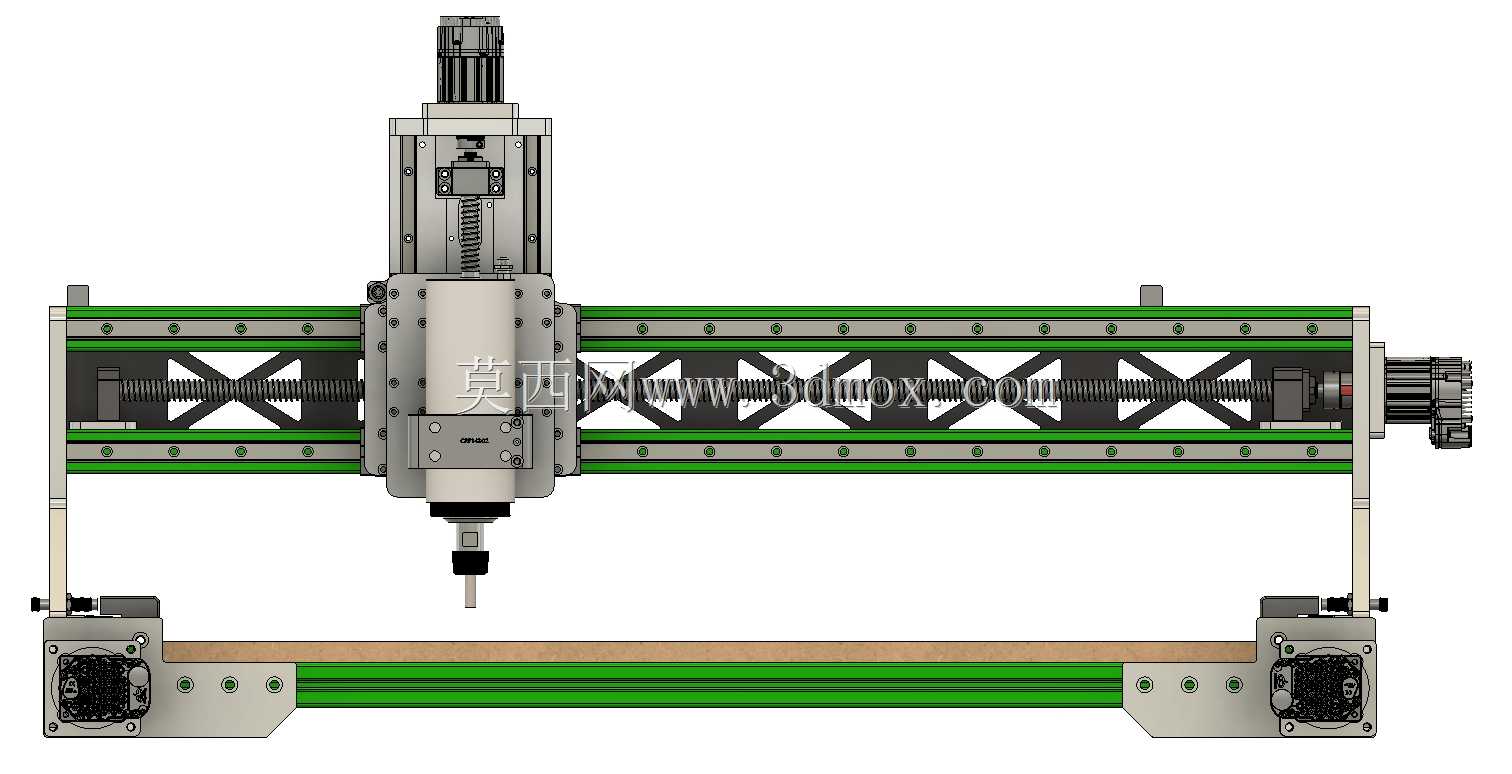

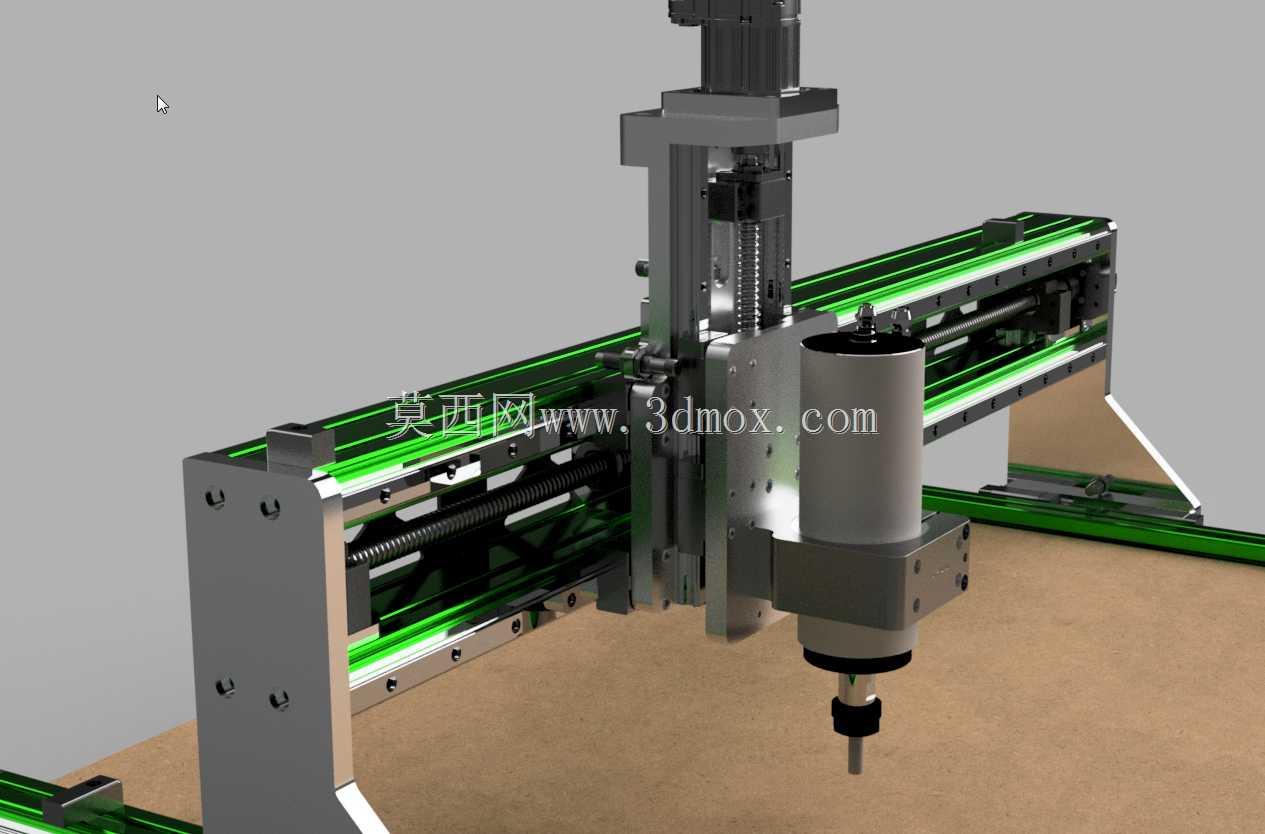

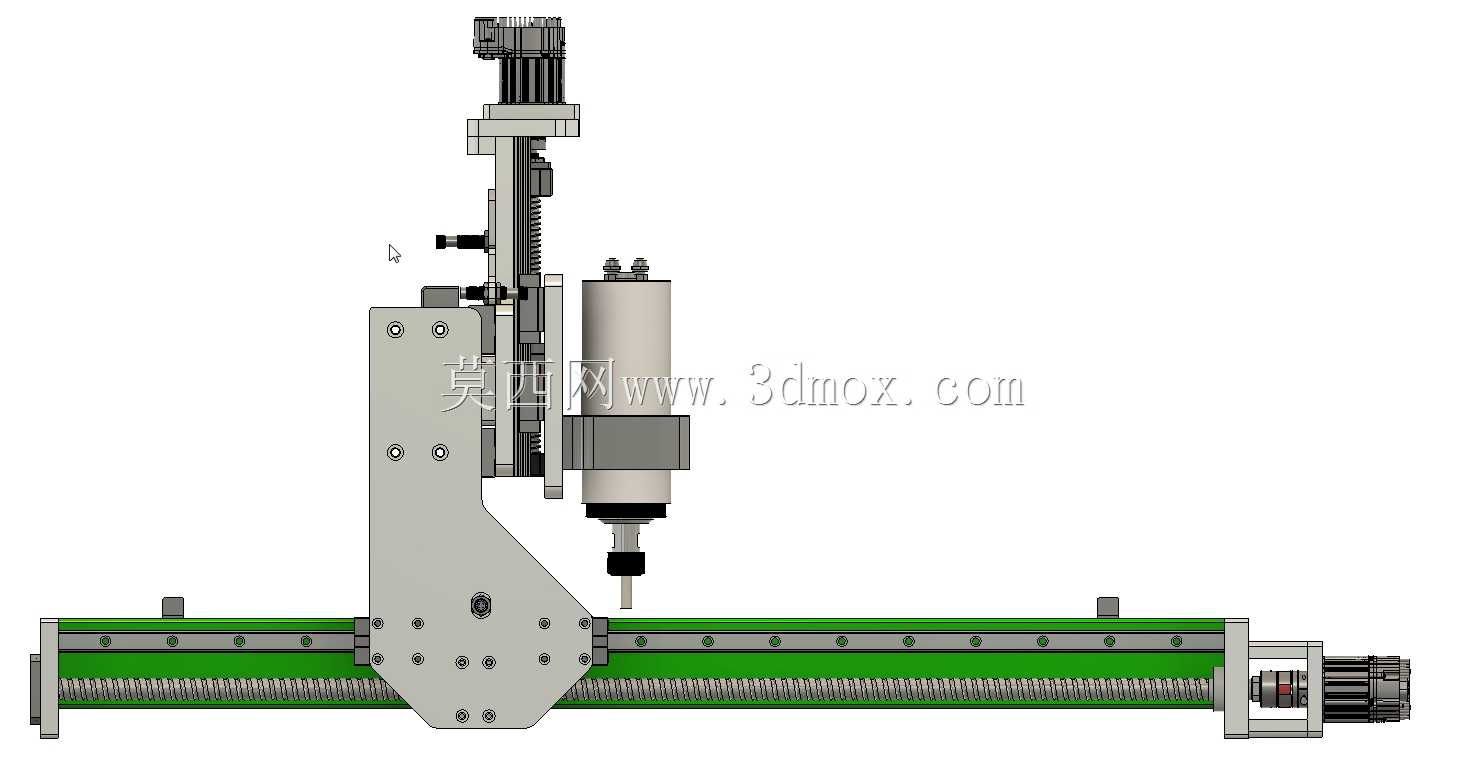

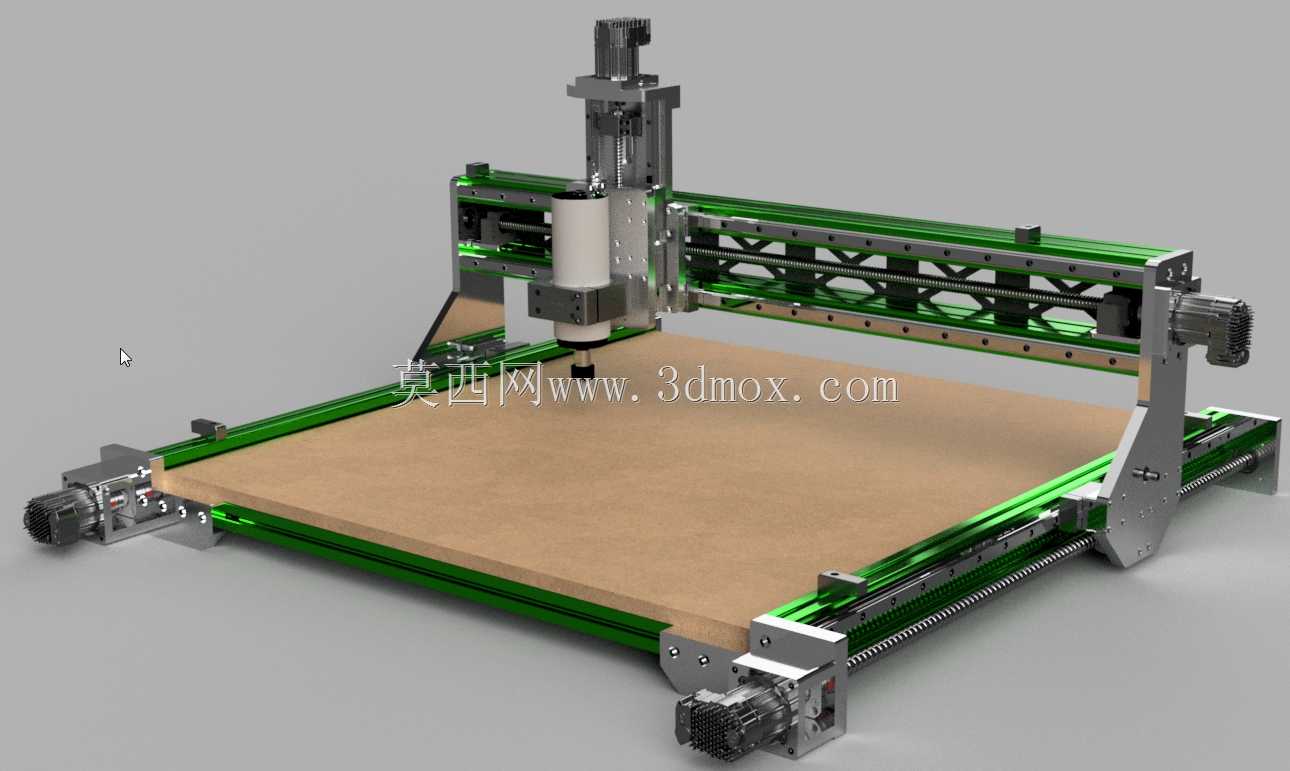

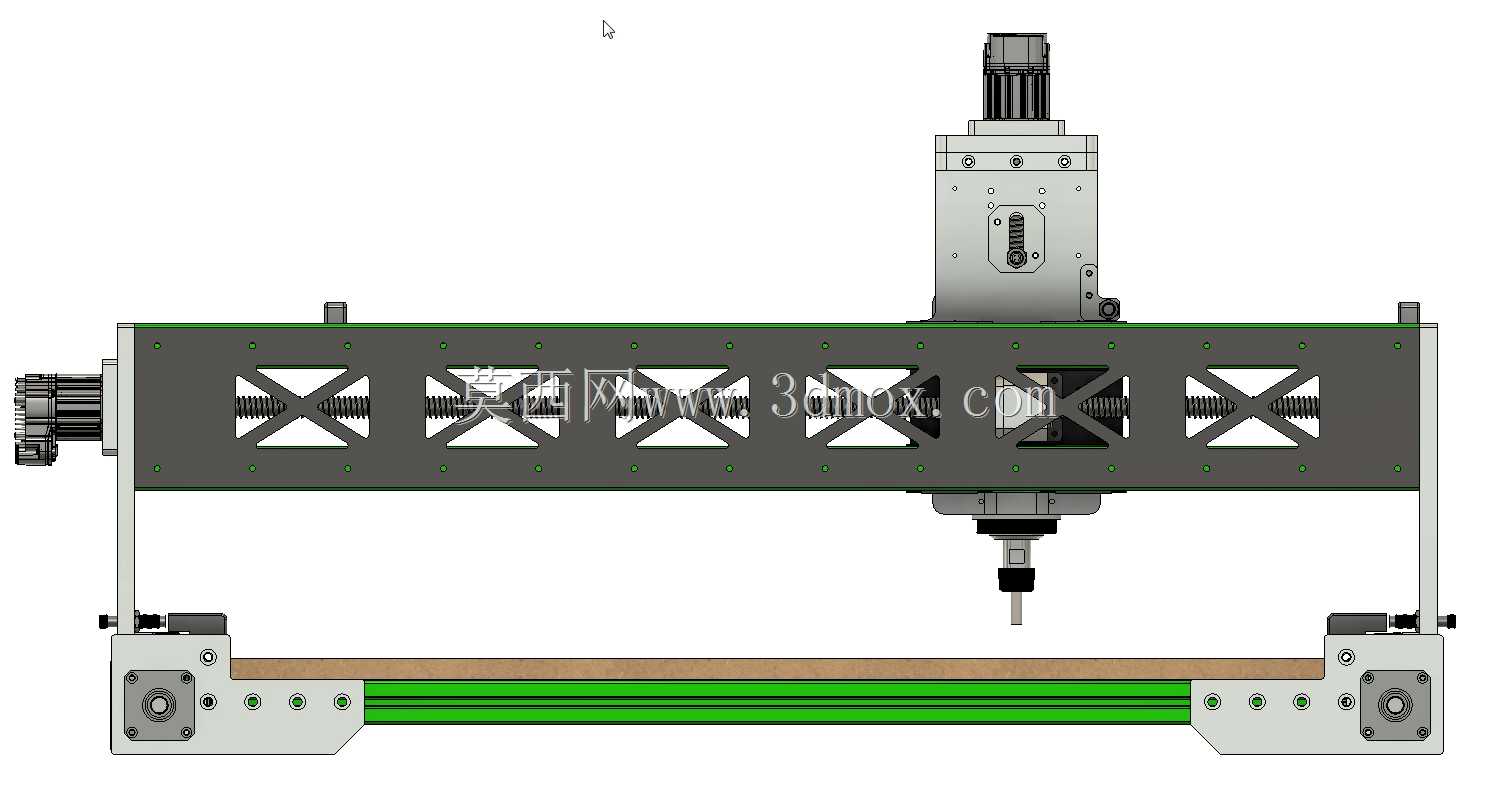

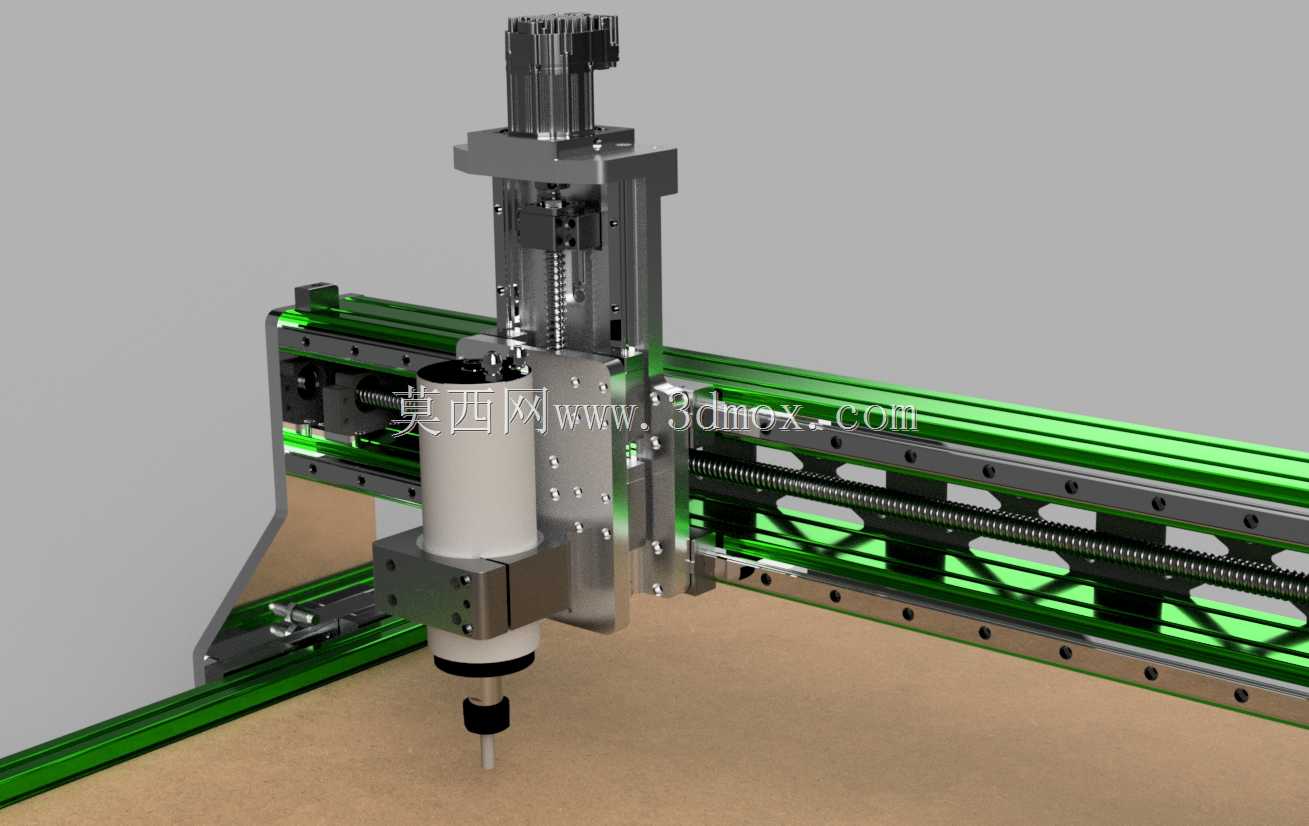

　　这款台式数控加工设备主要面向小型加工工坊、个人DIY工作室、教学实训场景使用，可完成板材类工件的雕刻、铣削、轮廓切割、浅槽加工等工序，适配密度板、亚克力、软金属、PCB板、实木薄片等多种常见加工材料，能够覆盖小批量定制加工、样板试制、创意作品制作等日常加工需求，设备整体采用台式龙门结构布局，加工台面为平整硬质铺层，可通过夹具、压块等工装固定不同尺寸的待加工工件，有效加工幅面可覆盖常规中小型板材的加工范围，无需额外拼接工件即可完成整板加工。设备的X、Y、Z三个运动轴以及机架的关键间隙尺寸均采用参数化逻辑设计，使用者可根据自身加工需求、手头现有配件规格调整对应参数，快速生成适配不同加工幅面、不同负载需求的衍生结构，

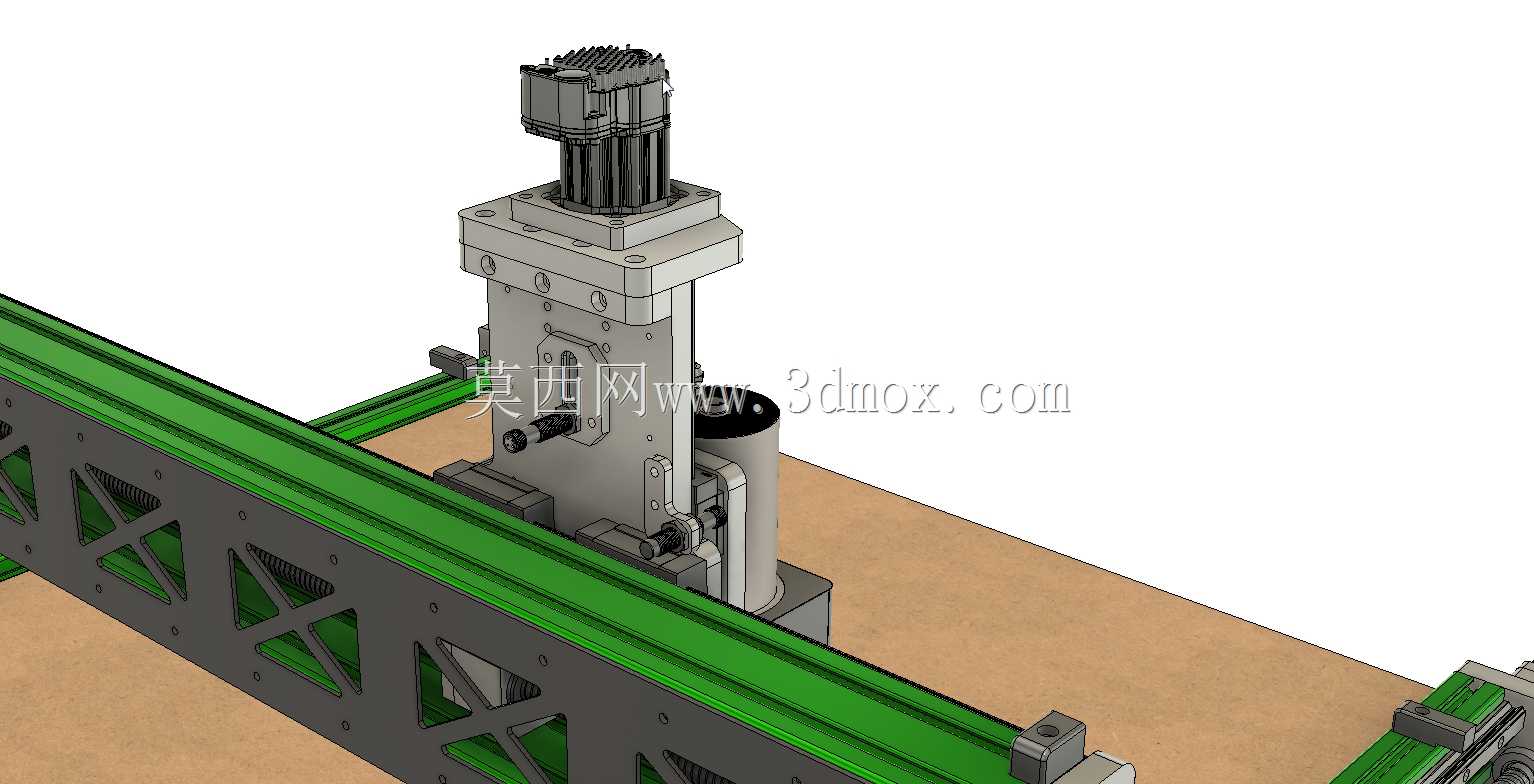

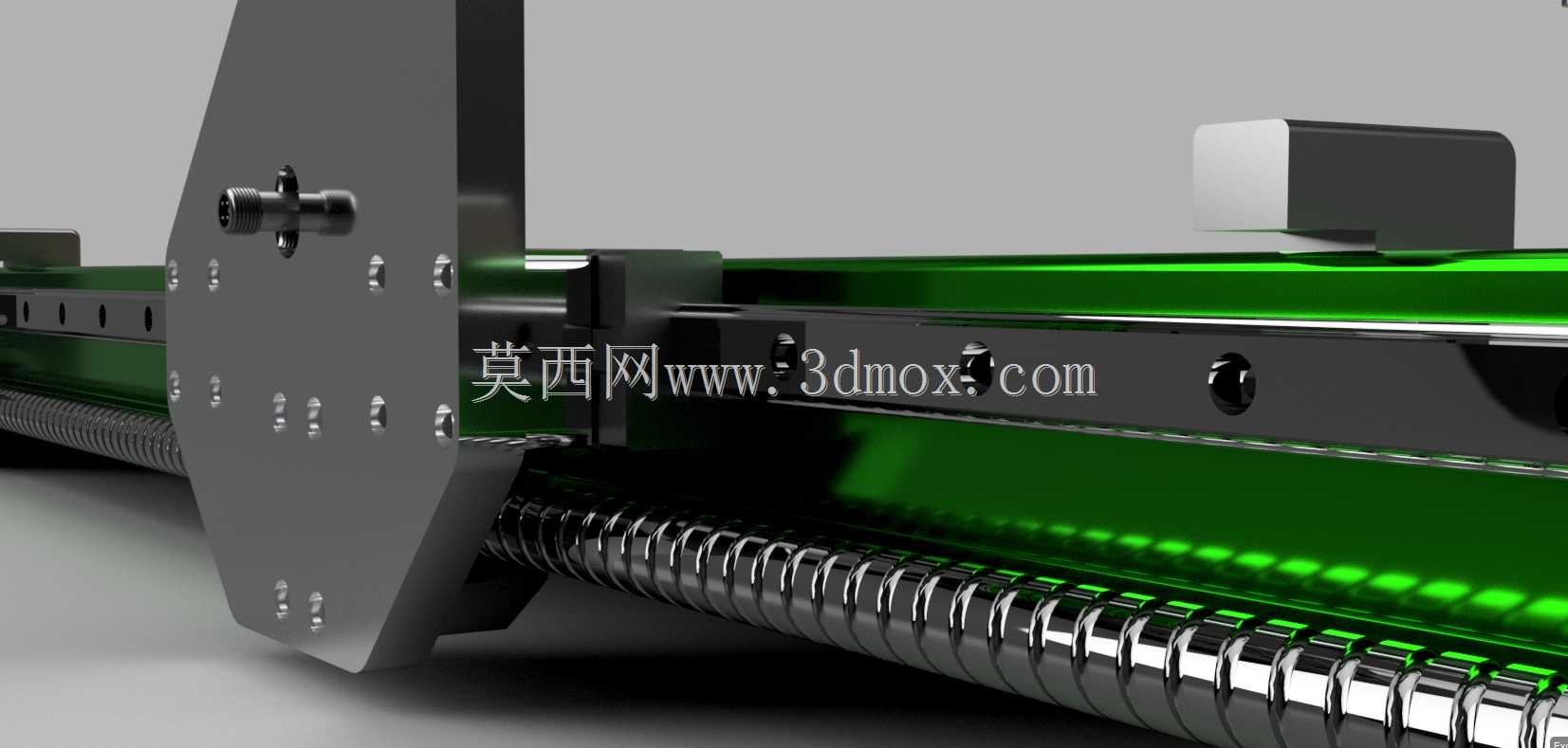

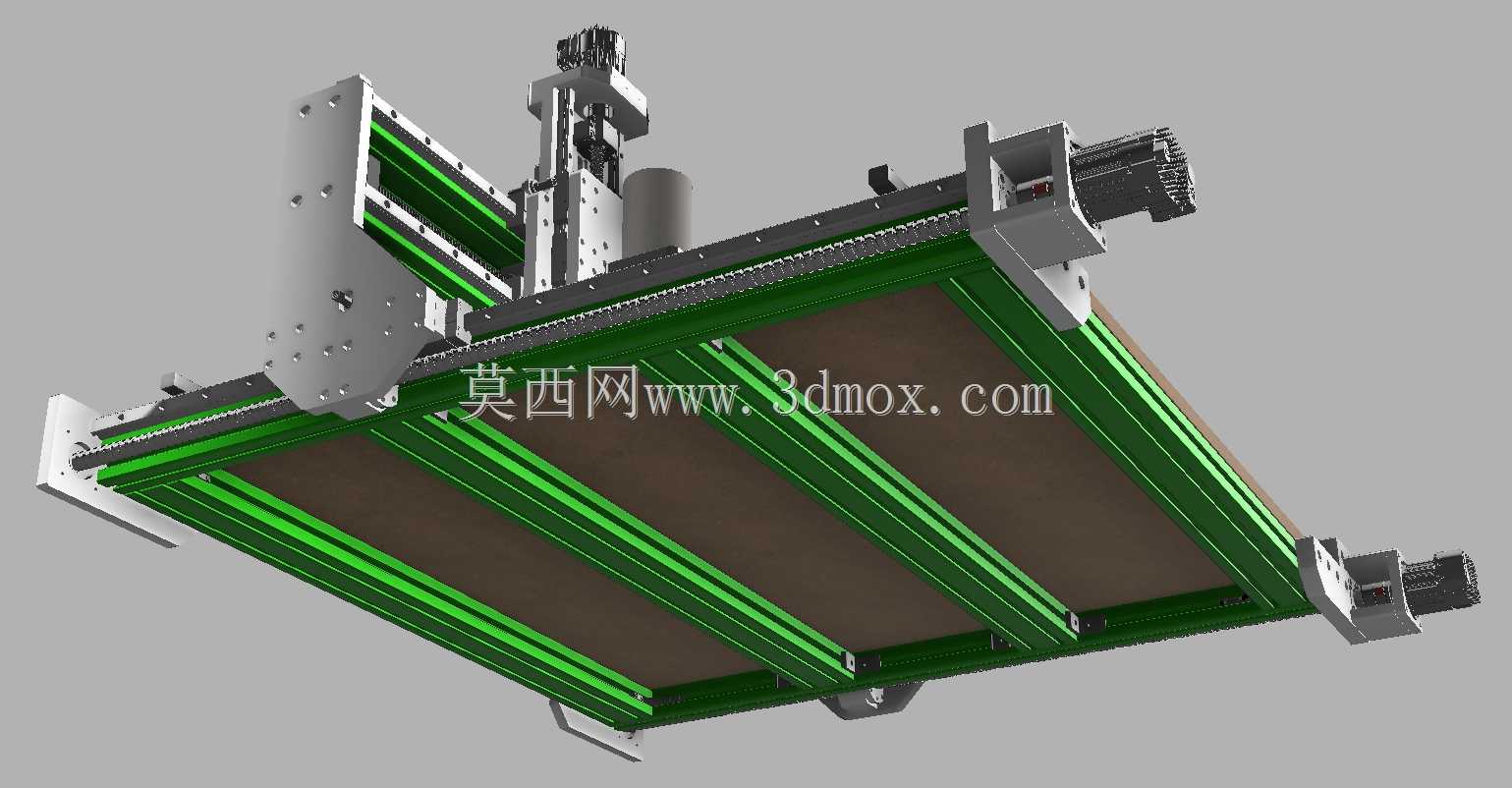

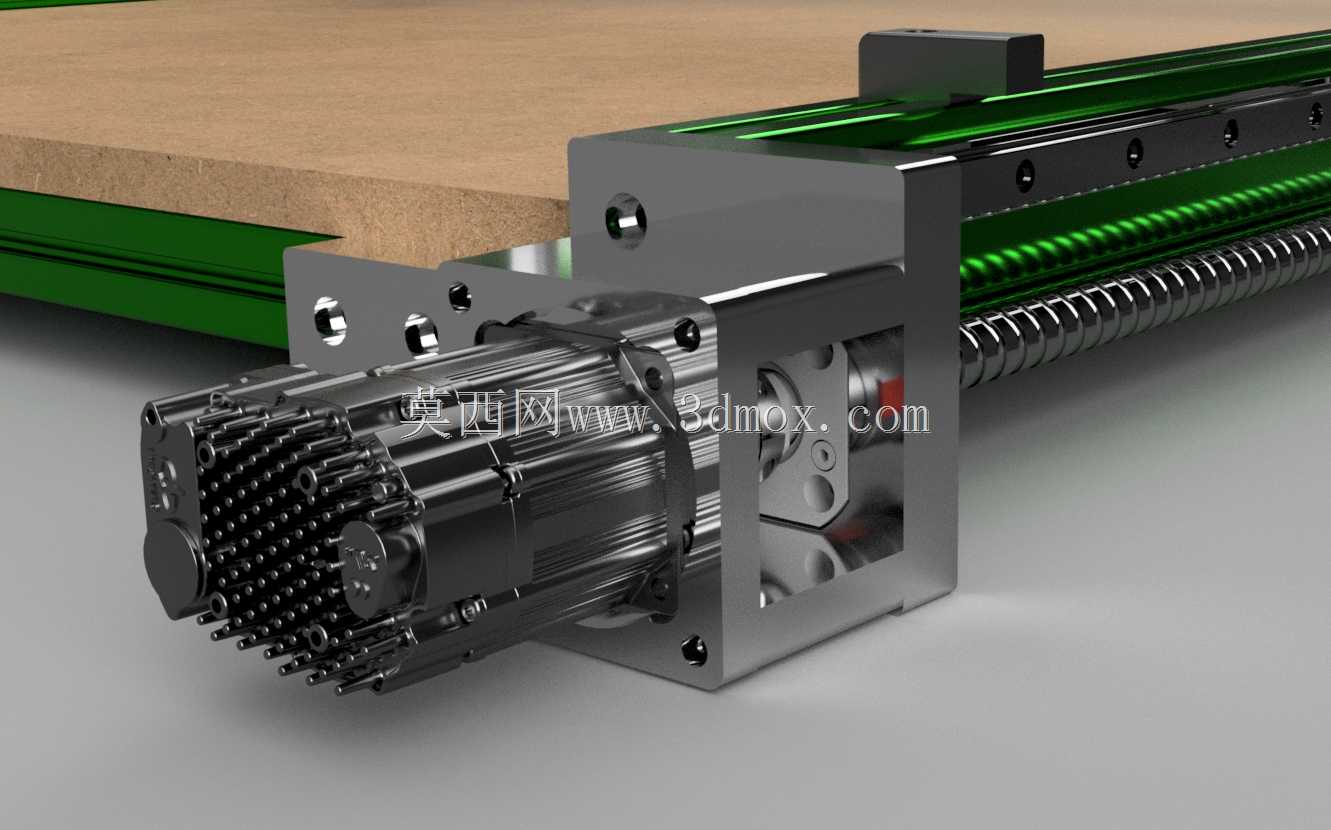

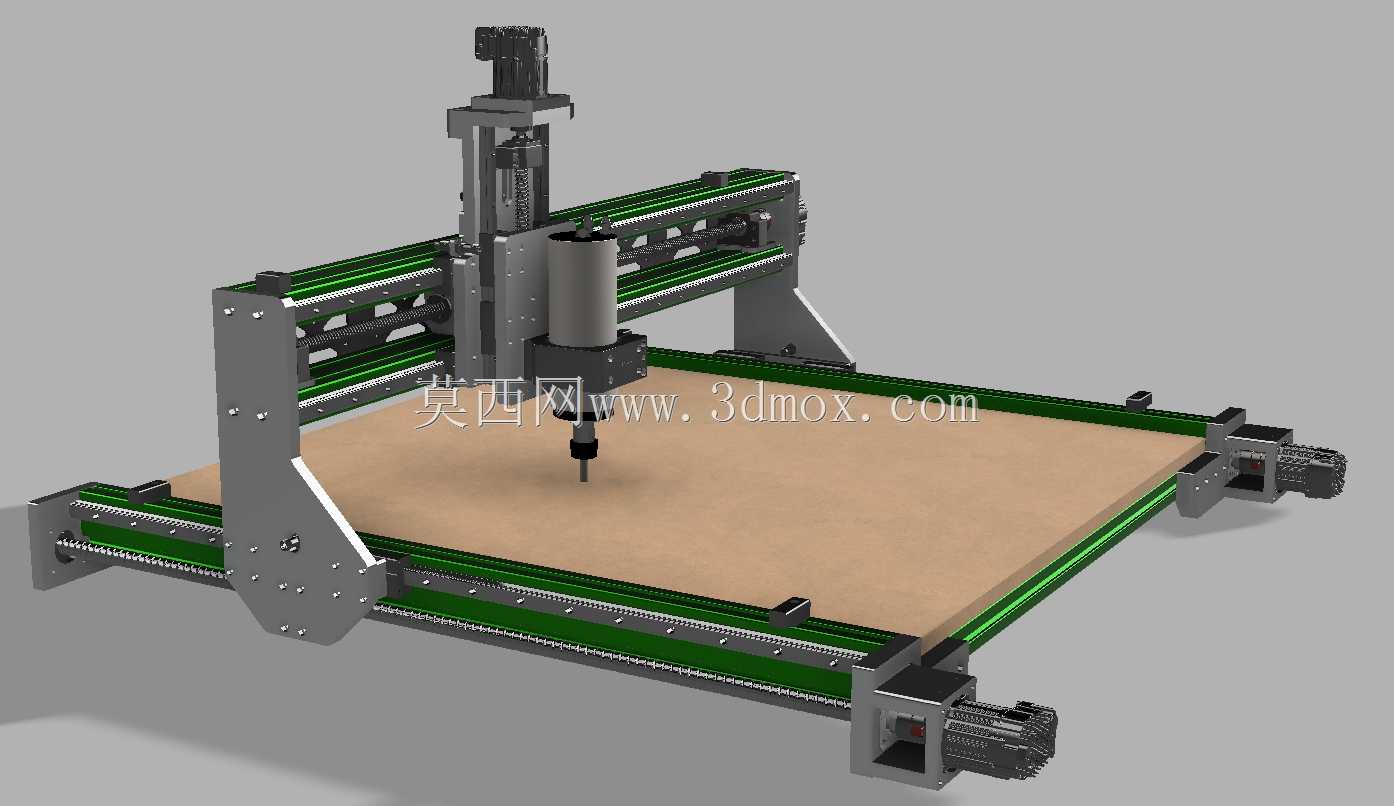

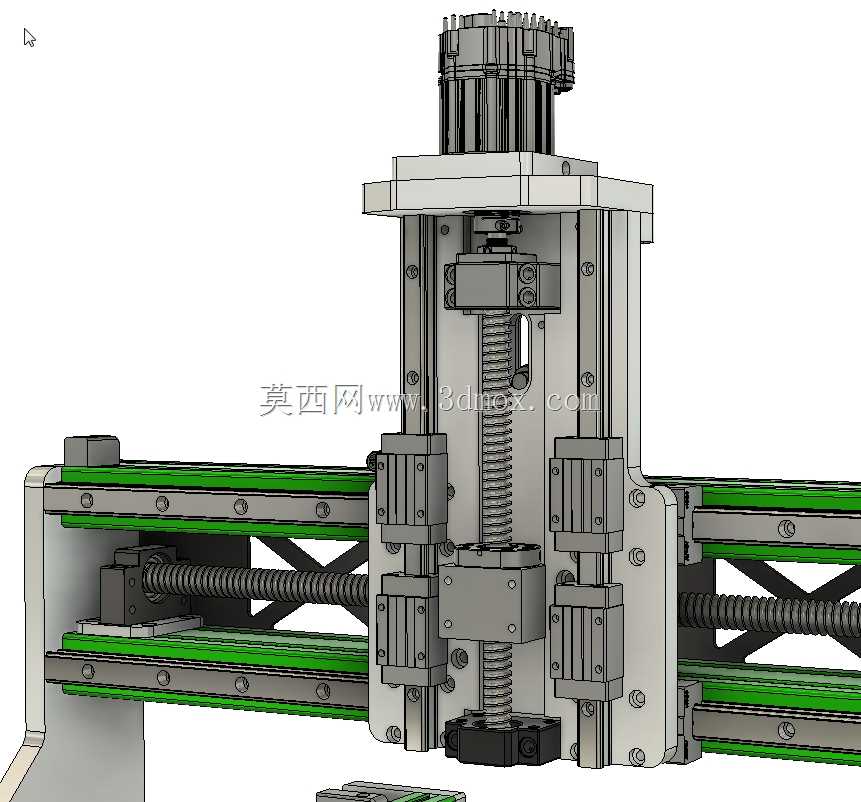

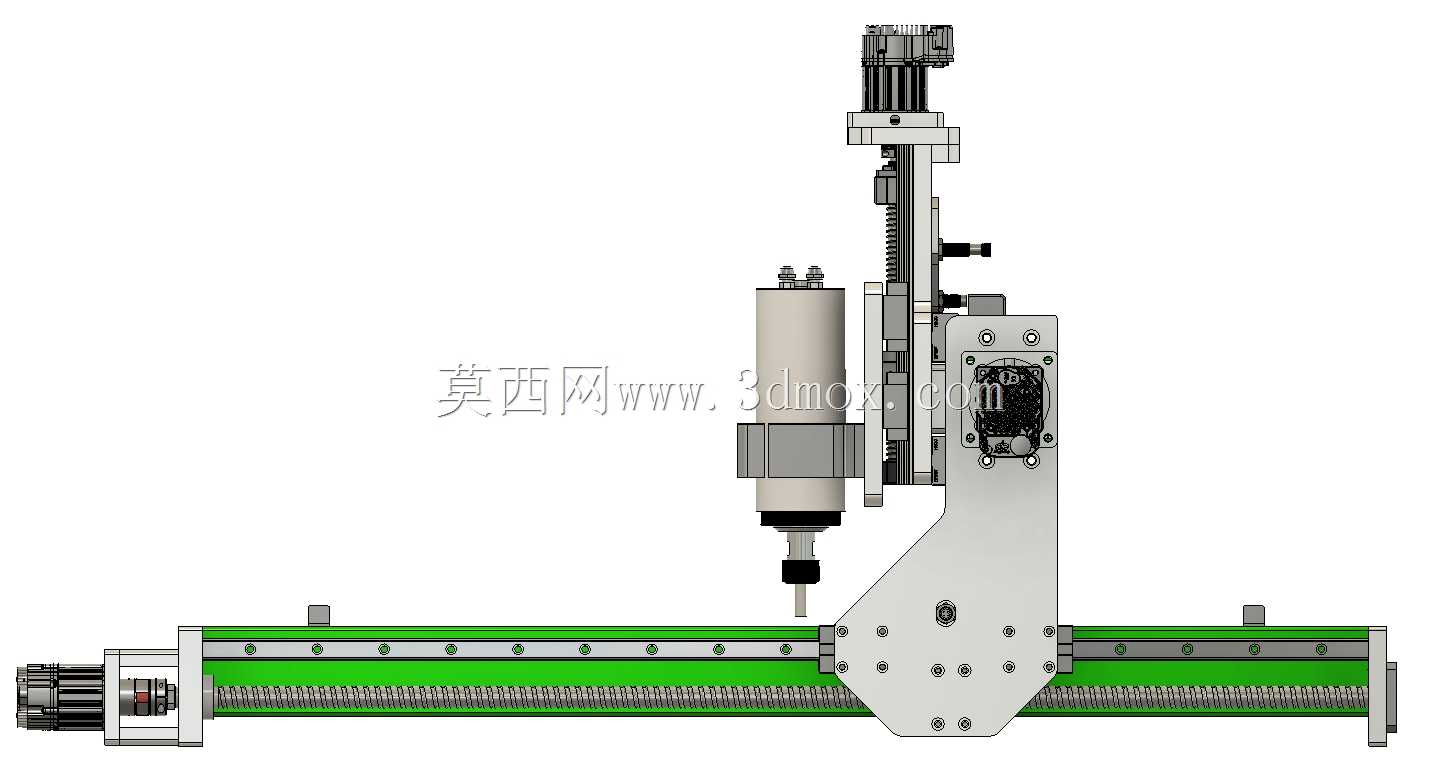

　　无需从零开始重新搭建整机模型，大幅降低定制化改型的设计工作量。传动系统方面，X轴与Y轴采用20mm规格线性导轨搭配同规格滚珠丝杠，兼顾运动平顺性与负载能力，可承受加工过程中产生的径向与轴向切削力，减少高速运动过程中的抖动问题；Z轴采用15mm线性导轨搭配16mm滚珠丝杠，适配主轴的上下进给动作，满足不同厚度工件的加工深度需求，同时Z轴组件为独立模块化设计，可根据需求适配不同功率的加工主轴，无需改动其余机架结构即可完成主轴升级或更换。驱动端可兼容NEMA23与NEMA34两种规格步进电机的安装接口，使用者可根据加工负载、进给速度要求选择对应扭矩的电机，无需额外加工转接板即可完成电机装配。为了尽可能压缩整机占用空间，同时提升机架刚性，

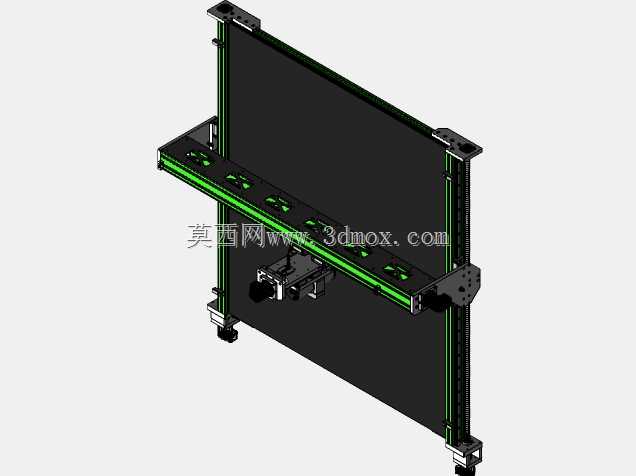

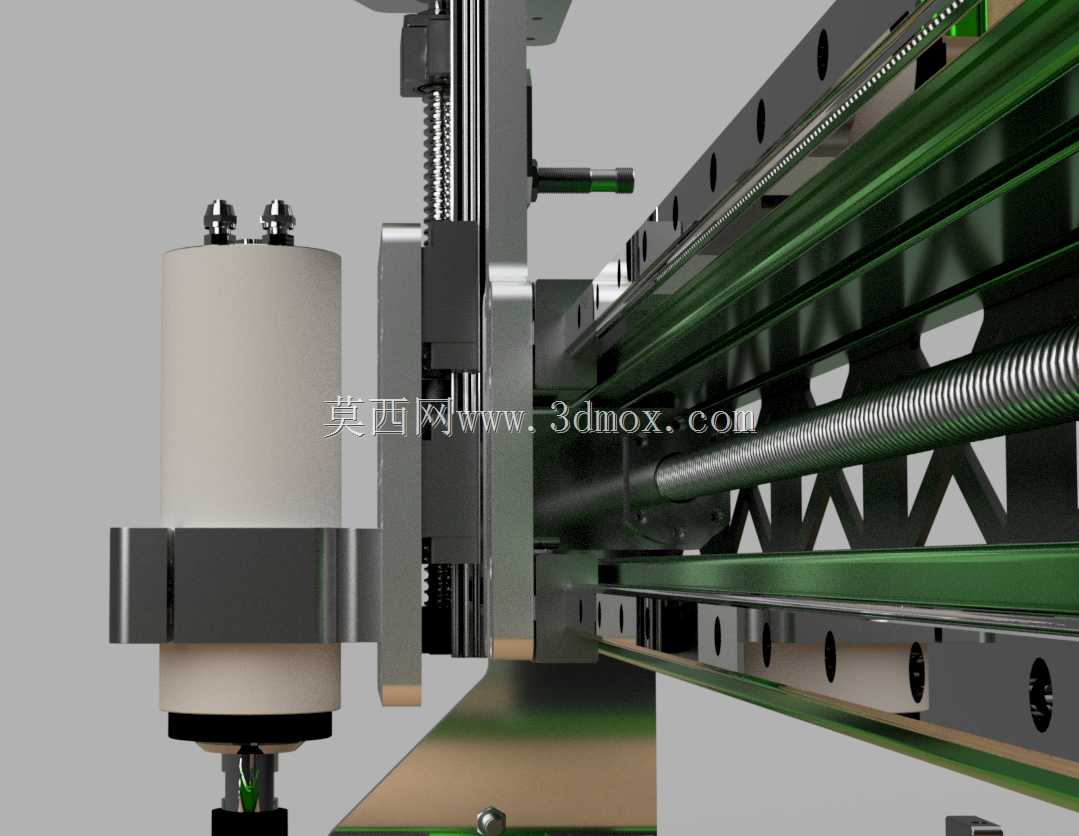

　　设计中将滚珠丝杠尽可能贴近机架侧安装，Y轴轴承座采用FK/FF15系列规格，相比常规BK/BF系列轴承座更贴近机架侧壁，有效减少运动轴的悬臂长度，降低高速运动时的振动幅度。整机的铝型材框架采用标准工业铝型材搭建，所有连接位置均设计有对应的螺钉安装孔位，部分易出现应力集中的连接位置额外增加了锁紧螺钉与加强筋结构，避免长期往复运动后出现连接松动、机架变形的问题。限位系统方面，三个运动轴均配置有感应限位开关，可实现各轴的硬限位保护与回零定位功能，限位开关安装位置预留了调整余量，使用者可根据实际行程需求微调限位触发位置，避免超程运动导致的机械碰撞。X轴龙门横梁采用加厚铝型材搭配加强筋结构，可承载Z轴组件与主轴的整体重量，

　　在Z轴全行程移动过程中保持横梁形变量在加工精度允许范围内，Y轴两侧传动采用同步驱动设计，保证龙门两侧运动同步性，减少龙门运行过程中的偏摆问题。设备的走线位置均预留有拖链安装槽位，所有运动线缆可内置在拖链中，避免运动过程中线缆与机架、工件产生剐蹭，提升设备长期运行的可靠性。安装边界方面，整机放置时仅需预留水平硬质台面即可，四周预留少量维护空间用于日常检修、配件更换，无需额外做地基固定，适合放置在普通工作室、车间工位上使用，设备的电控部分可根据使用者需求选择内置在机架侧方或独立外置，适配不同的电控布局方案。针对不同加工场景的需求，Z轴的主轴安装位设计有通用夹头接口，可适配不同直径的风冷、水冷主轴，也可更换为激光头、画笔头等功能组件，拓展设备的使用场景。所有滑动接触面均设计有润滑注油通道，日常维护时可直接通过注油孔向导轨、丝杠加注润滑脂，无需拆解护罩即可完成保养操作，降低后期维护的工作量。
