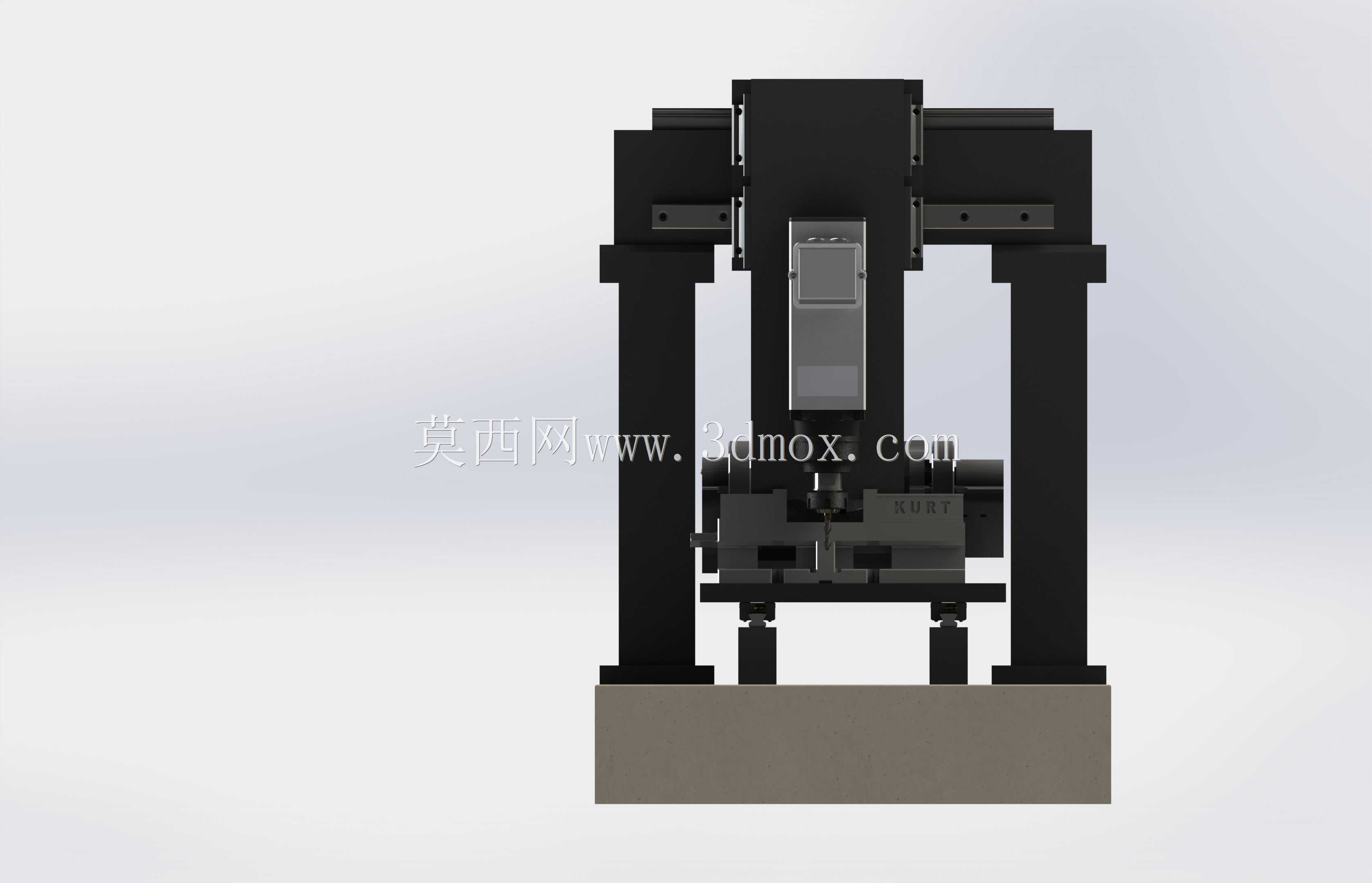

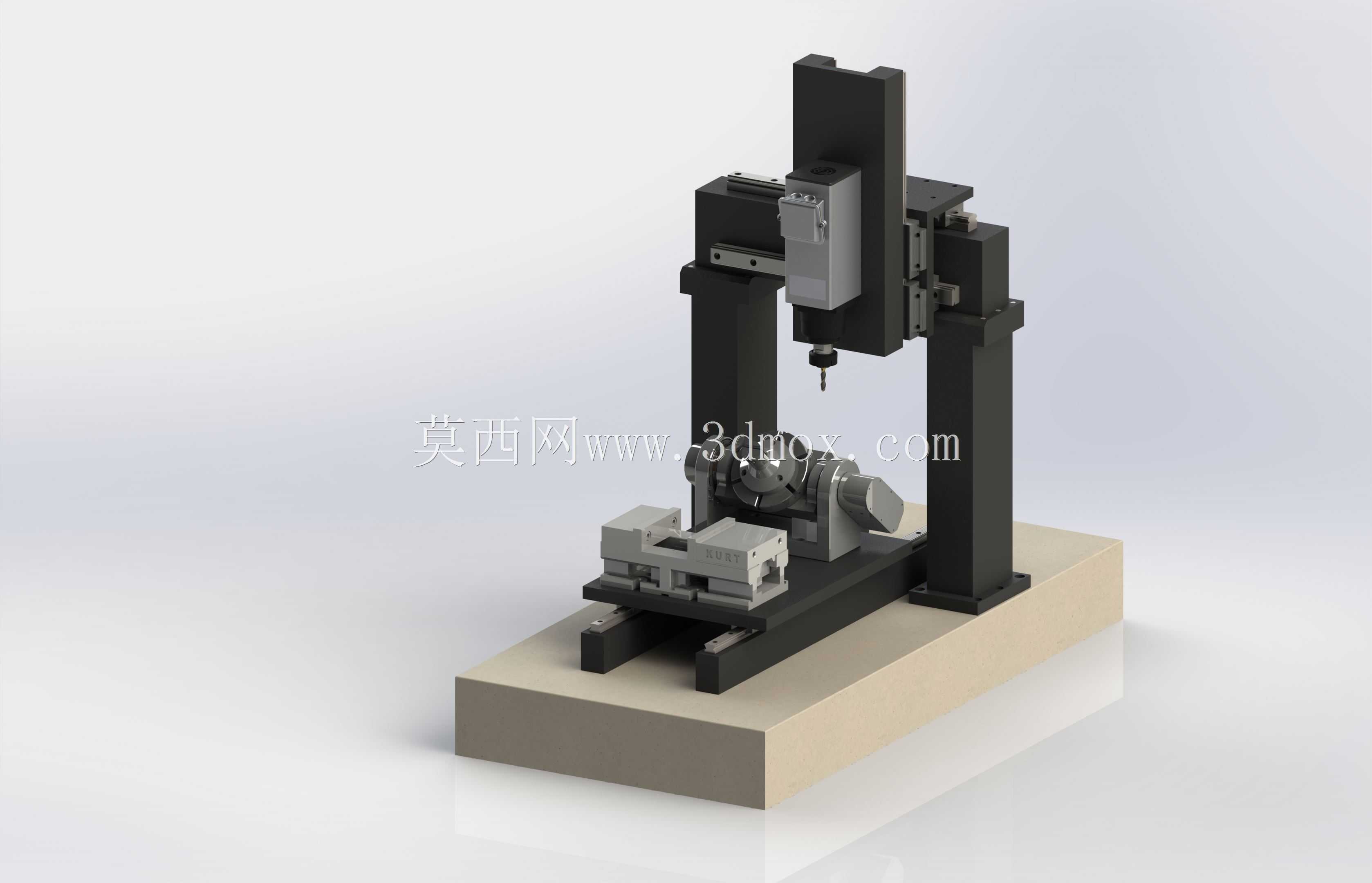

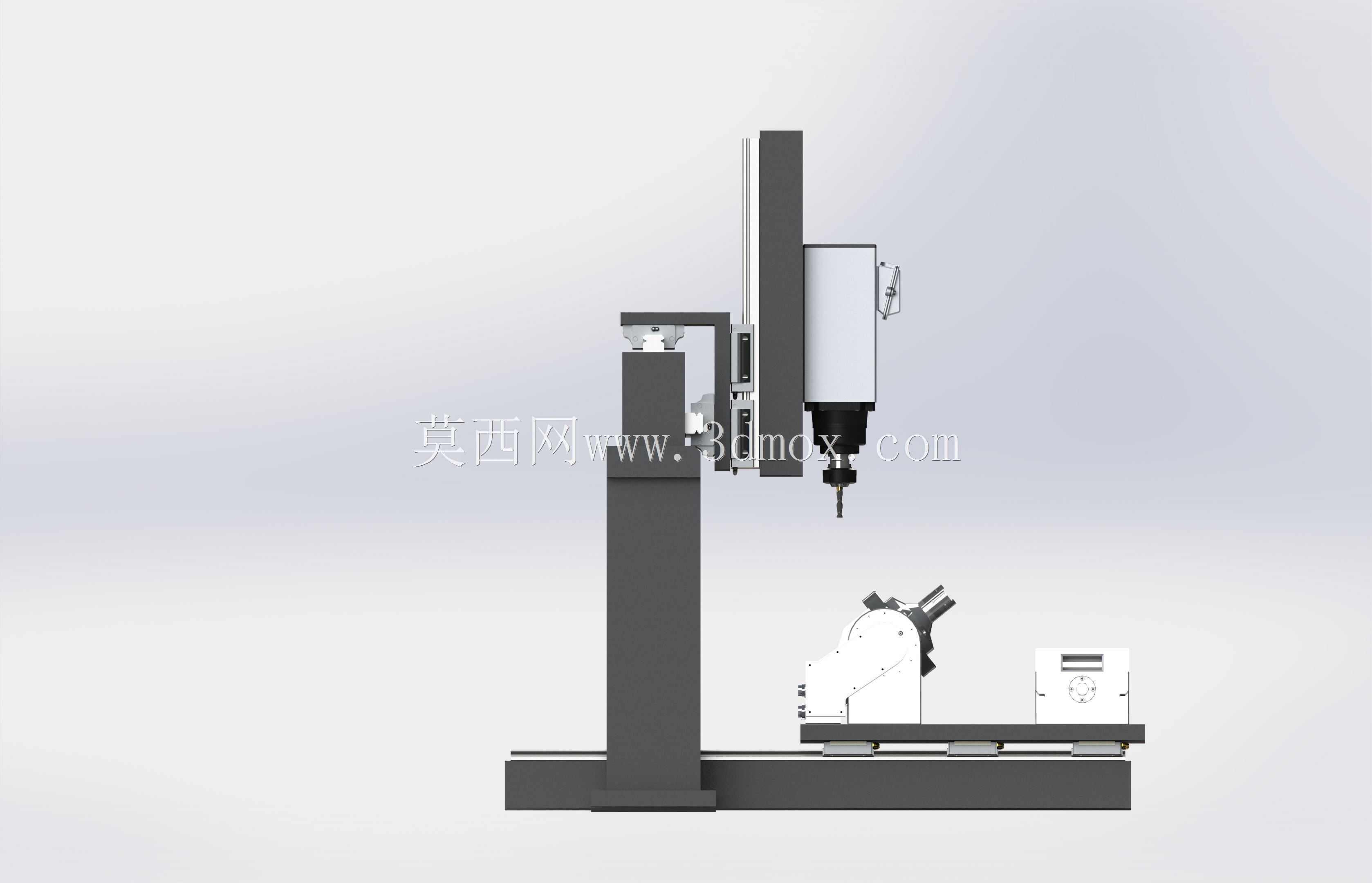

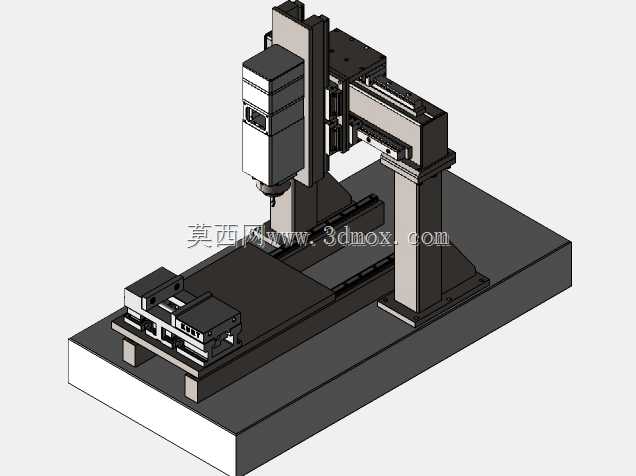

小型管架结构DIY轧机设备结构

　　这款小型轧机采用管架式机身结构，面向个人加工、小型工坊的轻量金属轧制、小尺寸工件压型作业场景，可完成薄金属片压延、细金属线材校直、小截面型材冷压成型等工序，适配小批量定制加工、手工模型制作、个人DIY项目的金属成型需求，无需大型工业厂房的地基配套，可直接安置在稳固的硬质工作台面使用。机身主体选用4英寸方形管材制作，管壁厚度为3/16英寸，管腔内部填充沙子实现阻尼减振，有效抵消轧制过程中产生的振动传导，避免加工过程中因机身共振导致的工件成型精度偏差，相比实心铸焊机身，在保证结构刚性的前提下大幅降低了整体自重，方便个人用户进行组装、移位与调试。机身的直线运动导向部分搭配LH35与SR25两种规格的线性导轨，分别承担主轴垂直进给、

　　工件夹持平台水平移动的导向功能，导轨安装面经过铣平校准，保证运动副的平行度与直线度公差控制在合理范围内，避免进给过程中出现卡滞、偏摆问题。设备整体通过螺栓紧固的方式固定在花岗岩板或者加厚钢板桌面上，安装时无需在台面预埋固定件，只需按照底座安装孔位进行钻孔锁附即可，安装边界适配常见的重型工作台尺寸，工作台面厚度不低于20mm即可满足安装刚性要求，不会因为轧制受力出现台面形变。设备的有效工作行程范围为11.5×20×11.5英寸，可覆盖该尺寸范围内的工件加工作业，主轴部分搭载可更换的轧制压头，用户可根据加工需求更换不同槽型、不同压合面的压头，完成平压、槽压、线径压延等不同作业内容。工件夹持平台采用可调式夹具设计，

　　可根据工件的截面尺寸调整夹持范围，保证工件送进过程中的对中度，避免轧制过程中工件偏移导致的成型缺陷。设计过程中充分考虑个人DIY组装的工艺可行性，所有结构连接均采用标准紧固件，无需特殊焊接工装即可完成整机组装，管材的切割、端面处理可通过普通型材切割设备完成，导轨安装位预留了调整余量，组装时可通过塞尺校准导轨平行度后再完成锁附，降低个人用户的组装调试门槛。设备的垂直进给结构采用手动丝杆驱动，进给量可通过手轮刻度进行精准控制，适合小进给量的精密压制作业，用户也可根据自身需求加装伺服驱动组件，升级为自动进给模式，拓展设备的自动化加工能力。底座部分采用加宽的支撑结构，增大与安装台面的接触面积，降低设备的重心高度，

　　即使在大压下量作业时也能保证整机的稳定性，不会出现倾覆风险。管腔填砂的减振设计相比加装橡胶减振垫的方案，能够从机身内部耗散振动能量，避免振动传递到工作台面产生噪音，同时也能减少导轨因长期受振动影响出现的紧固件松动问题，延长设备的维护周期。整机的结构布局采用立式框架设计，主轴垂直布置在框架中部，工件夹持平台布置在底座上方，操作时操作人员可站在设备正前方完成工件装夹、进给操作，操作空间充足，不会出现结构干涉问题。所有运动部件均预留了润滑注油位置，日常维护时只需定期向导轨、丝杆加注润滑脂即可保证运动顺畅，无需复杂的维护工序。这款设备的设计兼顾了结构刚性、组装便利性与使用场景适配性，既满足小型加工作业的精度与负载要求，又适配个人用户的加工、组装条件，是小型工坊、个人DIY场景下实用的金属成型加工设备。
