多规格轮毂适配法兰转接盘结构设计

　　做底盘改装配套结构设计快十年，经手的轮毂转接方案没有一百也有八十，这次做的这套多规格中央转接组件，完全是对着售后改装市场的实际痛点抠出来的结构，不是对着标准件库随便拉个圆盘掏几个孔的应付活。先从实际装车场景说，很多老车玩家手里攥着成色极好的拆车轮毂，不管是老款皇冠维多利亚的库存钢制轮毂，还是早年性能车留下的铸造合金圈，孔距和自己手头的车轴头合不上，要么是中心孔直径不匹配跑起来抖，要么是螺栓孔分布圆差个几毫米装不上，硬扩孔又会破坏轮毂的应力结构，高速上出问题就是要命的事，这套转接盘就是干这个衔接的活，垫在轴头和轮毂中间，一面贴合车轴的安装基准，一面对应轮毂的安装孔位，不用改轴头不用切轮毂，靠结构配合实现适配。

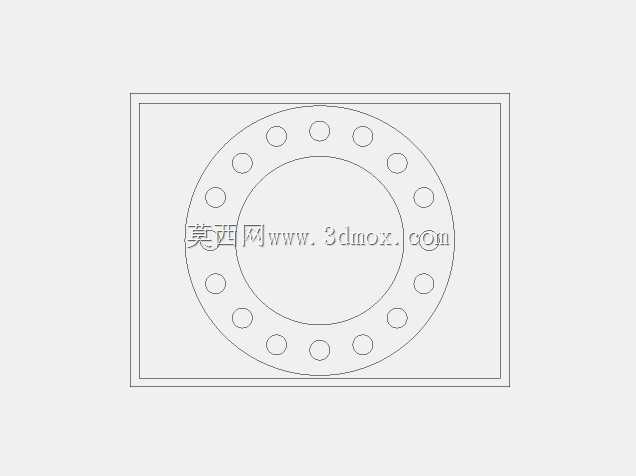

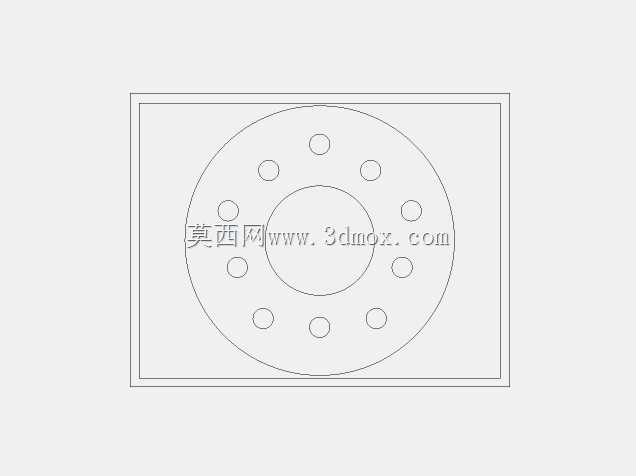

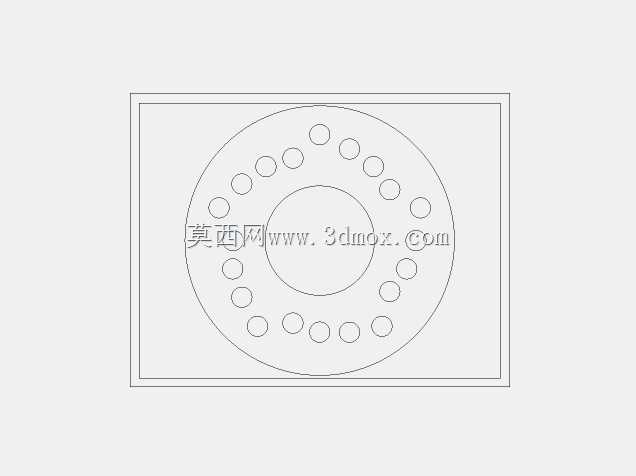

　　设计的时候最先卡的是安装边界尺寸，最基础的款外径做到7英寸，这个尺寸是对着市面最常见的15到17英寸乘用车轮毂的中心凹腔做的，装进去之后转接盘的外圆不会蹭到轮毂的中心避让腔，也不会因为直径太小导致螺栓的受力力臂过短，长期受交变载荷出现变形。螺栓孔的排布我做了好几个适配规格，最常用的5凸耳结构里，先做了适配7/16英寸螺栓的孔组，分布圆覆盖4.5英寸规格，对应早年美系小客车的轴头参数，另一组5孔位的分布圆做了4.75英寸、5英寸、5.5英寸三个档位，能覆盖从老款通用系车型到部分日系越野车型的轴头孔距，还有一组8凸耳的结构，外径做到8英寸，是给大载荷的皮卡、老款重载SUV做的，适配14毫米直径的轮毂螺栓，分布圆做了6.5英寸和7英寸两个规格，对应的是重载车型的大载荷轴头，哪怕是长期拉货走非铺装路面，螺栓的剪切力也能扛住，不会出现断螺栓的问题。

　　中心定位孔的设计我特意留了配合余量，基孔制的配合公差选的是H7，和轴头的定位止口配合的时候，既能保证装的时候能顺利套进去，不会因为公差太紧敲不进去，也不会因为间隙太大出现同轴度偏差，要知道轮毂转动的同轴度要是超了0.1毫米，车速跑到一百公里以上方向盘就会开始抖，超过0.2毫米刹车的时候整个车都会震，所以中心孔的定位基准是整个零件的核心，建模的时候我特意把中心孔的圆柱度公差标到了0.05毫米以内，端面的平面度公差压到0.03毫米，保证和轴头端面、轮毂安装面完全贴实，不会出现局部受力的情况。

　　还有吊耳孔的位置，我没有按很多小厂的做法随便打个孔凑位置，而是对着实际装车时的轮毂螺栓受力方向做了偏移，让每个螺栓承受的剪切力尽可能均匀，不会出现某一个螺栓受力比其他螺栓大30%以上的情况，要知道车辆行驶的时候，轮毂要承受垂直方向的载荷、加速刹车的纵向力、过弯的侧向力，这些力最后都是通过转接盘的螺栓组传递到轴头上的，要是受力不均，最吃力的那个螺栓很容易在长期交变载荷下出现疲劳断裂。另外考虑到部分玩家改大刹车卡钳的需求，转接盘的厚度我做了统一的12.7毫米，也就是半英寸的厚度，这个厚度既能留出足够的螺栓啮合长度——毕竟轮毂螺栓拧入螺母的深度不能小于螺栓直径的1倍，不然咬合力不够容易滑牙，又不会因为太厚导致轮距外扩太多，蹭到轮眉或者翼子板内衬，要是轮距外扩超过20毫米，还会改变原厂的悬挂几何，加快半轴球笼的磨损，12.7毫米的厚度带来的轮距变化在原厂悬挂的调校余量范围内，不用额外调整倾角束角就能正常开。

　　建模的时候我特意把每个孔位的倒角都做了C1的处理，不管是安装的时候不会刮破手，也能去除机加工产生的毛刺，避免毛刺夹在安装面之间导致贴合不实。螺栓孔的沉头深度我也做了适配，不管是用球面轮毂螺栓还是锥面轮毂螺栓，都能保证螺栓的安装面和孔位完全贴合，不会出现螺栓压不实的情况。哦对了，还有公制规格的适配，很多玩家改的是国产或者欧系的轮毂，用的是公制螺栓，我特意在8孔的重载版本里加了公制螺栓的适配孔组，不用玩家自己重新攻丝或者扩孔，拿来就能直接装。整个零件的结构我做了等强度的优化，在螺栓孔之间的位置做了轻微的减重槽，不会因为掏槽降低零件的结构强度，还能减少一点簧下质量，要知道簧下质量轻一公斤，效果差不多等于簧上轻五公斤，对操控的提升还是有感知的，当然减重槽的深度我控制在了3毫米以内，不会影响端面的贴合强度，也不会让零件在热处理的时候出现变形。

　　实际做样件测试的时候，我把这套转接盘装在老款切诺基的轴头上，配了老款GM的8孔拆车轮毂，跑了三千多公里的非铺装路，拆下来检查的时候端面没有压痕，螺栓也没有出现松动的情况，同轴度打表测下来偏差不到0.08毫米，完全满足日常行驶的要求。很多人觉得转接盘就是个铁片掏几个孔，其实真要做的靠谱，从孔位排布到公差配合再到厚度选择，每一处都要对着实际装车的工况来，不然就是拿行车安全开玩笑。
