多规格适配汽车轮毂连接固定组件结构

　　这套轮毂连接组件的设计初衷，是解决改装场景下不同规格轮辋与车轴轴头的适配痛点，在售后维修、老车整备、越野改装等场景中应用十分广泛。很多存量老款车型、进口车型的轴头螺栓分布圆尺寸特殊，后期更换改装轮辋、替换拆车轮毂时，经常出现孔位不对、贴合面不匹配的问题，这套组件就是通过转接结构，在不改动原车轴头、不重新打孔破坏轮辋结构的前提下，实现不同规格轮辋的可靠安装。

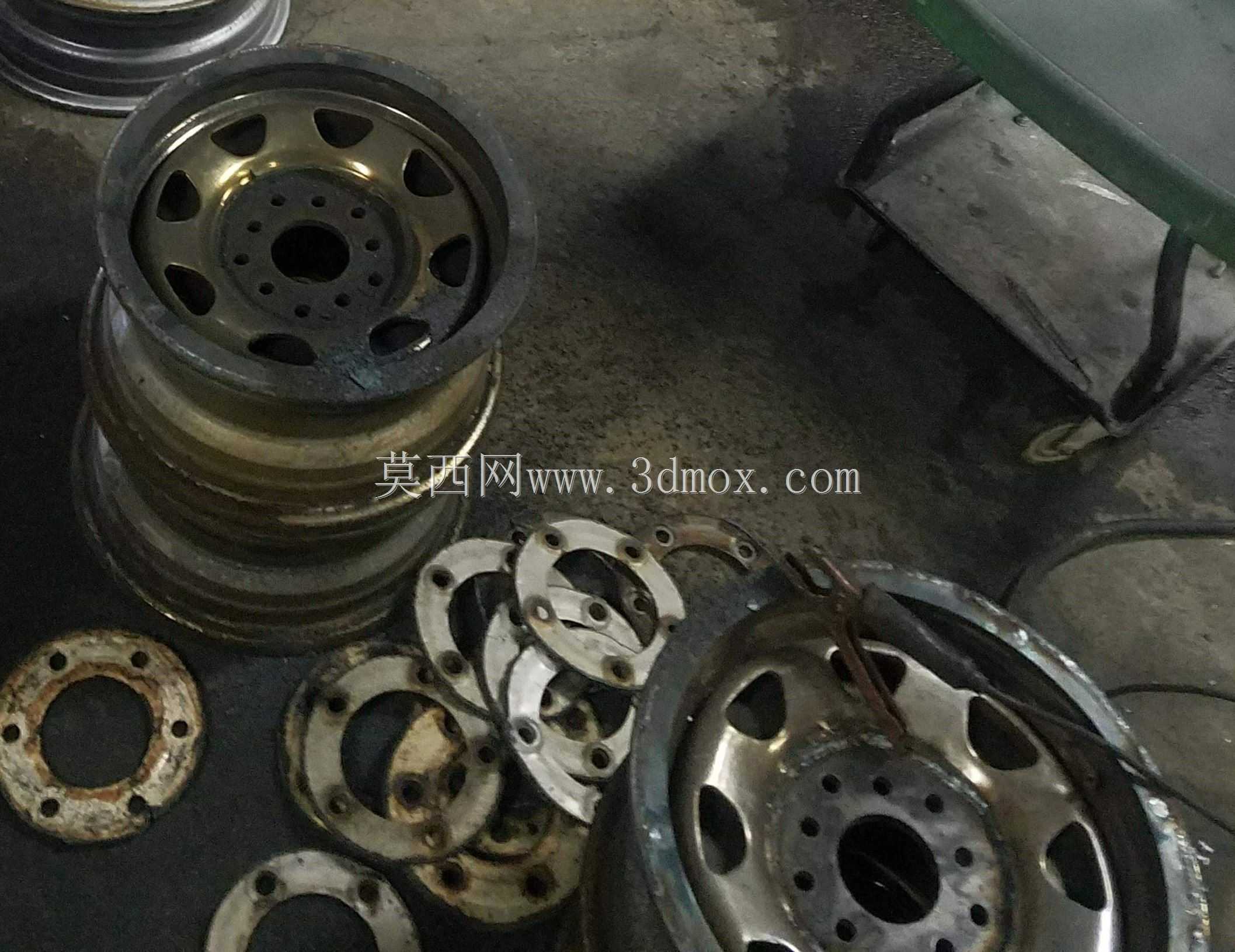

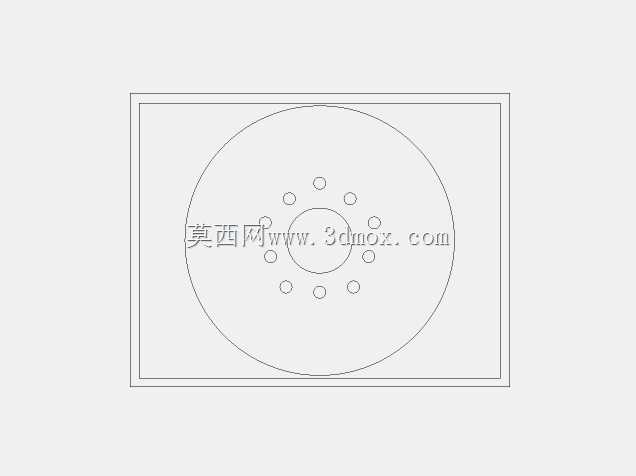

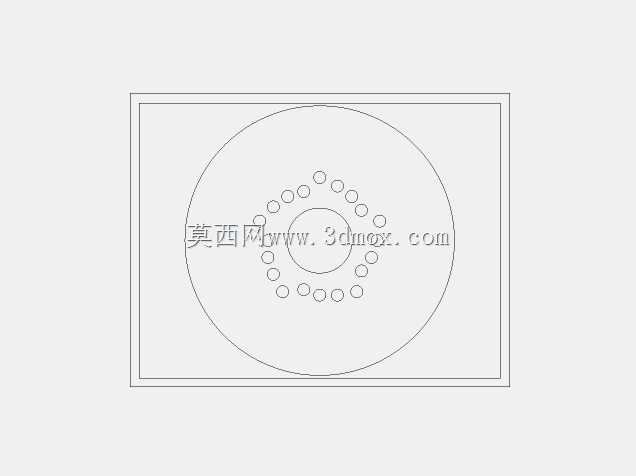

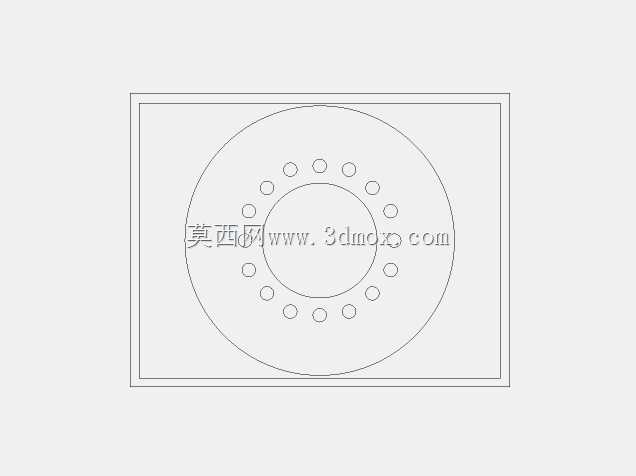

　　从结构功能来看，组件包含了不同厚度的转接垫片、适配不同孔距的轮毂固定座、轮辋护唇板几个核心部分。其中5凸耳2模式的转接座，专门适配库存老款皇冠vic车型以及老旧铁制GM轮毂的安装需求，凸耳上的定位孔专门匹配对应规格的固定螺柱，安装时凸耳嵌入轴头的定位槽内，能够承受轮辋传递来的横向、纵向冲击载荷，避免行车过程中轮辋出现移位、抖动的问题。针对不同的螺栓分布圆规格，设计了多组适配结构：4.5英寸与5英寸螺栓圆的适配结构，对应常规家用轿车的轮辋安装尺寸；4.75英寸、5.5英寸螺栓圆的结构，覆盖了部分美系老车、轻型越野车型的轴头规格；还有适配14螺柱、超负载规格轮毂的大尺寸转接结构，螺栓圆覆盖6.5英寸到7英寸范围，这类结构的壁厚比常规款厚3毫米，安装贴合面做了0.2毫米的平面度公差控制，能够承受大负载越野、重载行驶时的载荷冲击，避免长期使用后出现垫片变形、孔位磨损的问题。

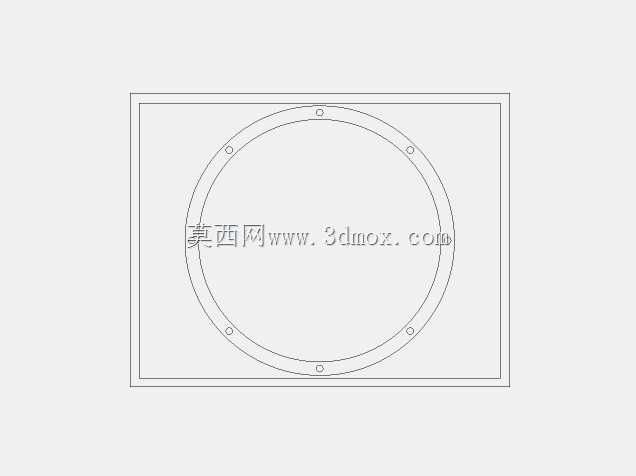

　　设计过程中重点考虑了安装边界的适配性，所有转接垫片的中心孔尺寸都做了阶梯式设计，能够适配不同直径的轴头凸台，避免出现中心孔不匹配导致的轮辋同轴度偏差。垫片与轮辋的贴合面做了防滑滚花处理，拧紧螺栓后能够增大接触面摩擦力，防止大扭矩输出时轮辋与垫片之间出现相对滑动。轮辋护唇板的结构是贴合轮辋边缘的弧形设计，安装后卡在轮辋与轮胎的贴合位置，能够避免越野行驶中泥沙、碎石进入轮辋安装缝隙，同时在轮胎出现小幅亏气时，对轮胎胎唇起到一定的支撑作用，防止胎唇脱开轮辋引发安全问题。

　　在实际安装匹配时，需要先确认原车轴头的螺栓分布圆直径、轴头凸台高度、轮辋的偏距数值，再选择对应厚度的转接垫片，保证安装后轮辋不会超出翼子板边界，同时不会与刹车卡钳、悬挂摆臂出现运动干涉。所有螺栓孔的位置度公差控制在0.1毫米以内，保证安装后轮辋的动平衡偏差在允许范围内，避免高速行驶时出现方向盘抖动的问题。针对公制规格的车型，所有螺柱孔的尺寸都按照公制螺纹标准做了适配，不需要额外扩孔或者更换螺柱，直接使用原车的固定螺栓就能完成安装，降低了改装和维修的操作难度。

　　这套结构的设计没有采用一体化的转接法兰方案，而是拆分了不同厚度的垫片、不同孔位的固定座，能够通过组合搭配适配更多的车型规格，减少了配件的备货种类，维修站只需要储备不同规格的垫片和固定座，就能覆盖绝大多数老车、改装车的轮毂适配需求，不用针对单一车型准备专用的转接配件。同时拆分式的结构在某个部件出现磨损、变形时，可以单独更换对应零件，不需要整体更换整套转接组件，降低了后期的维护成本。所有金属部件都采用了高强度钢材冲压成型，表面做了防锈处理，能够适应雨天、融雪盐腐蚀等复杂使用环境，长期使用不会出现锈蚀卡死的问题，方便后期拆卸维护。
