机械燃油泵SBC安装支架结构设计

　　在车用发动机燃油供给系统的改装与配套设计中，燃油泵的安装可靠性直接影响供油稳定性，尤其是针对机械燃油泵的安装场景，常规通用支架往往难以兼顾安装空间避让、结构强度与泵体防护需求，这款SBC支架正是针对这类场景开发的专用安装构件。从实际装车应用的角度出发，该支架的核心用途是将机械燃油泵稳定固定在发动机缸体指定位置，同时适配发动机舱内的紧凑布局，避免与周边起动机等部件发生运动干涉，保障燃油泵在发动机运行的振动工况下不会出现位移、松脱问题。

　　设计过程中首先明确了材料厚度参数，整体采用1/2英寸厚度的板材加工，兼顾结构刚性与整体重量控制，不会给发动机安装位带来额外的载荷负担。其中Halo层压结构同样采用1/2英寸厚度设计，侧杆部分匹配1/2英寸层压结构的连接需求，采用焊接工艺完成拼接，焊接位置全部预设在与发动机缸体贴合的安装面侧，焊接后可直接与缸体表面贴合固定，既保证了连接强度，也避免焊接凸起影响安装平面的贴合度。

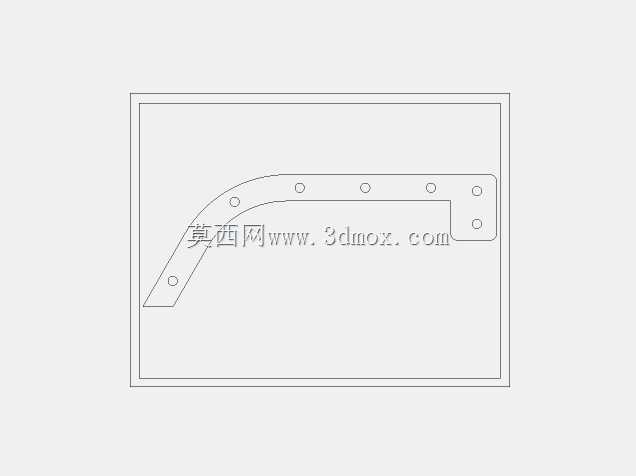

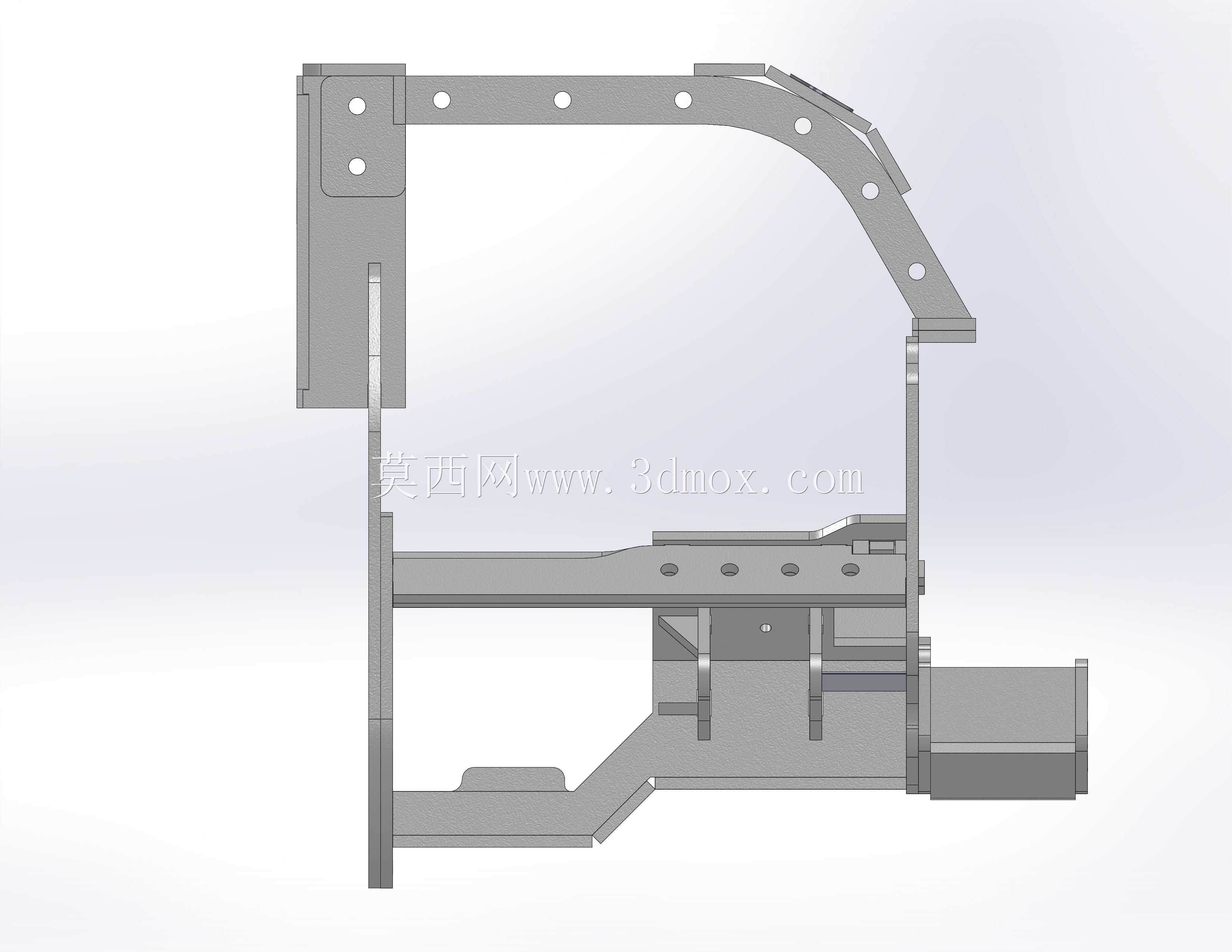

　　针对发动机舱的空间约束，设计时特意对侧杆的安装位做了差异化处理，其中朝向乘客舱一侧的侧杆做了内收让位设计，能够在起动机周边预留出足够的额外间隙，避免发动机运行过程中支架与起动机、周边线束管路发生剐蹭碰撞，这一让位结构是经过实车空间校核后确定的，也是保证该支架能够正确安装到位的核心设计点，安装时可通过侧杆的让位方向快速判断安装朝向，避免装反导致的空间干涉问题。

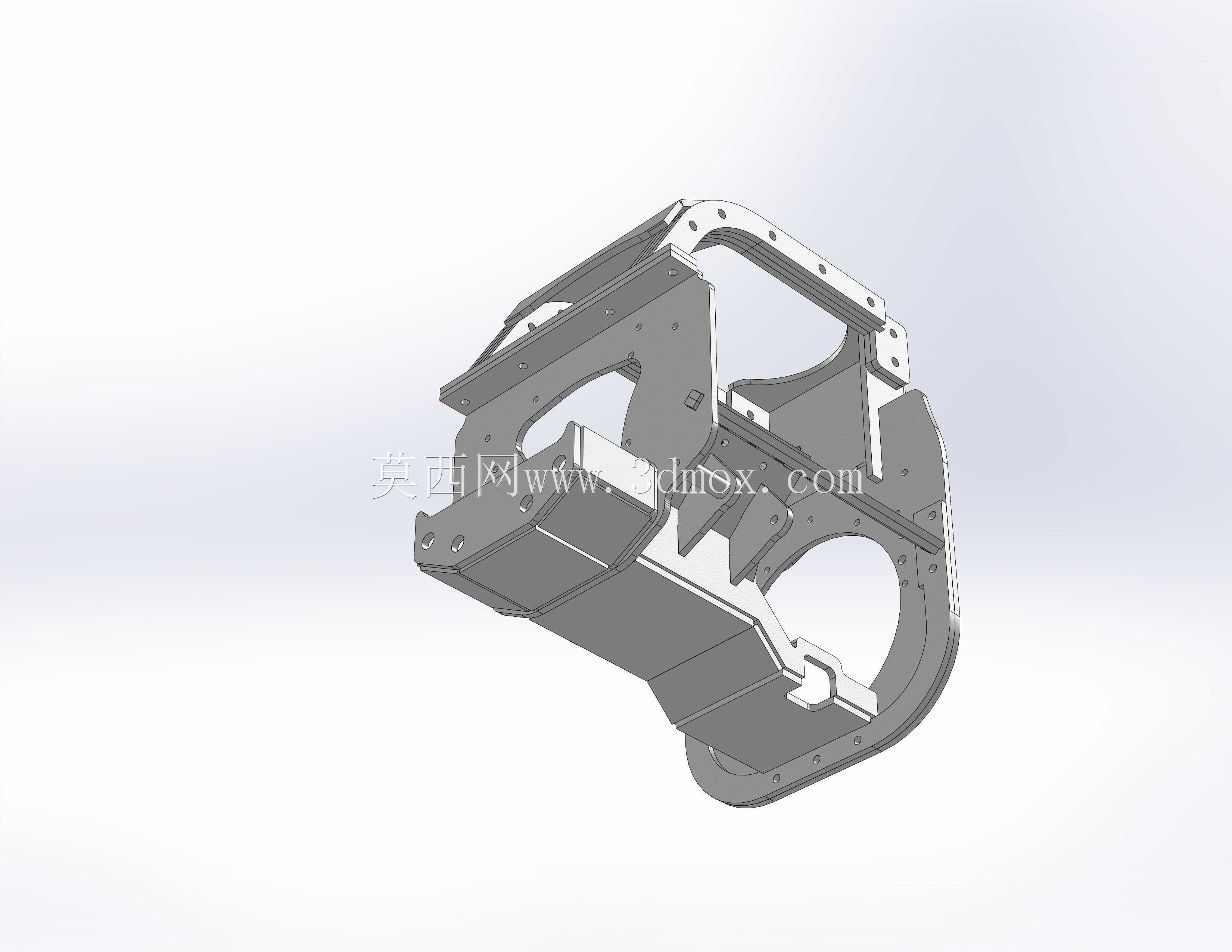

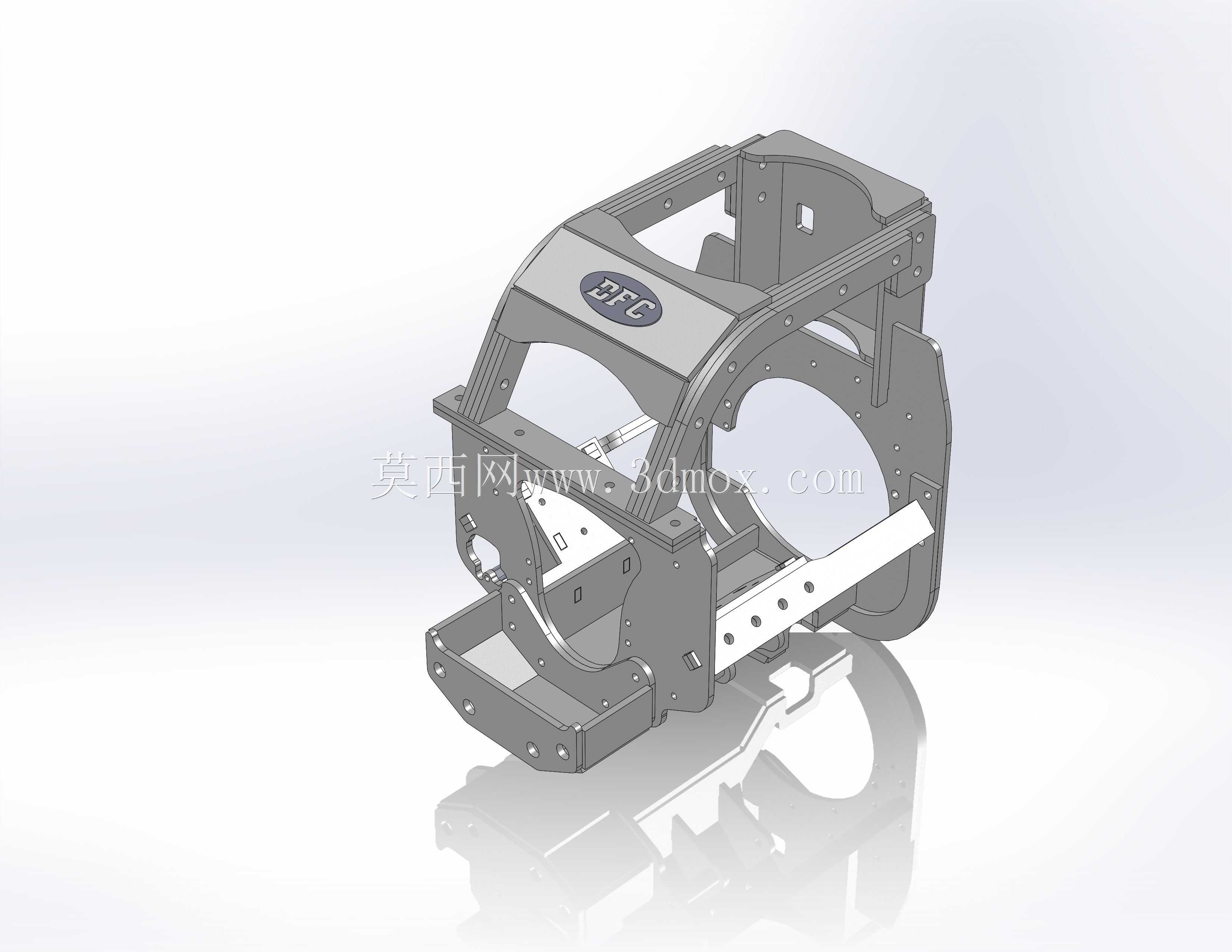

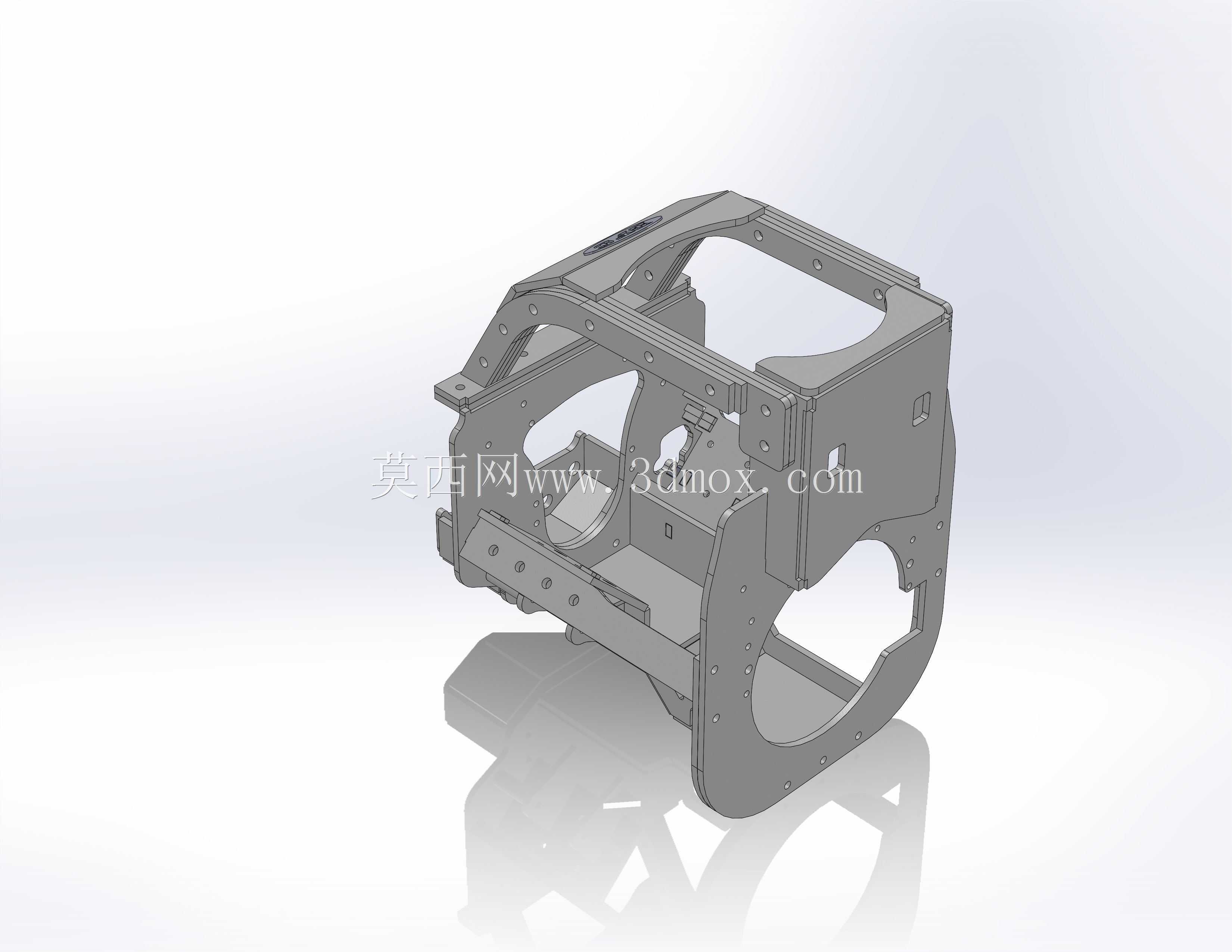

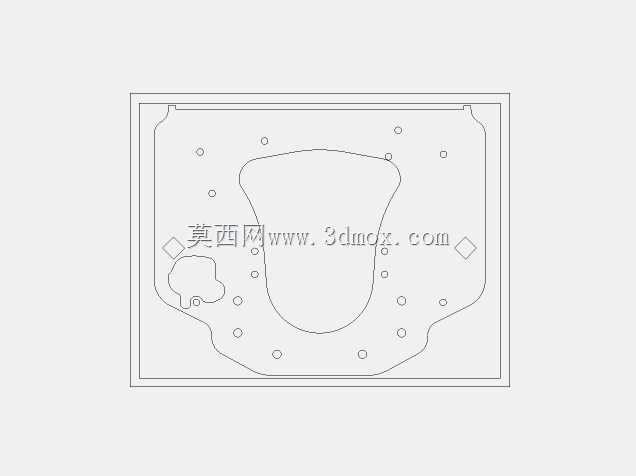

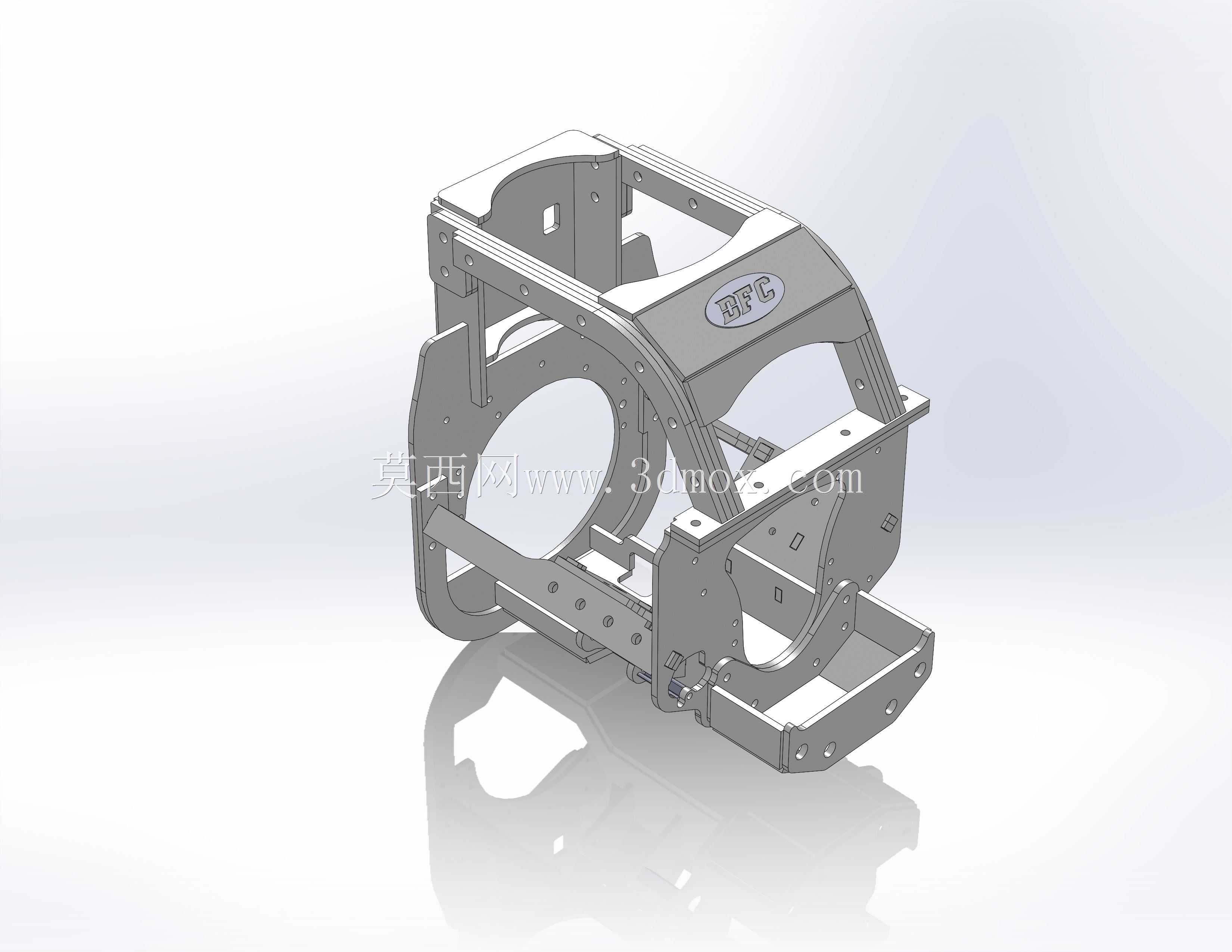

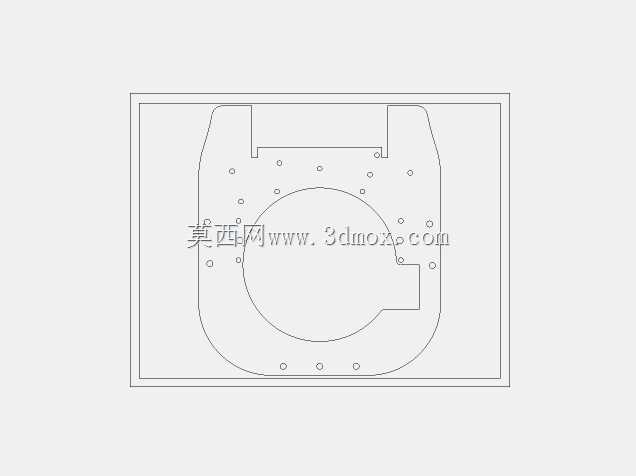

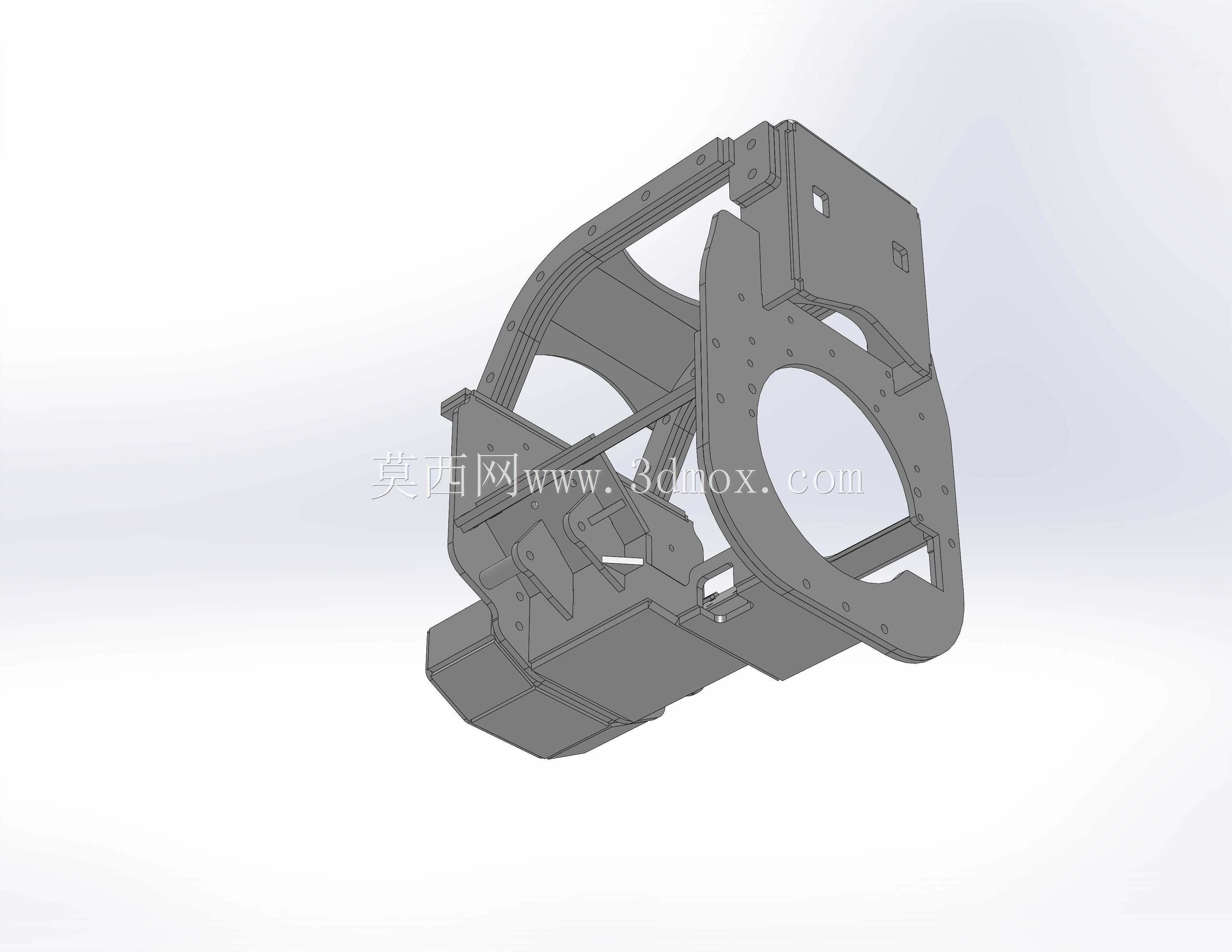

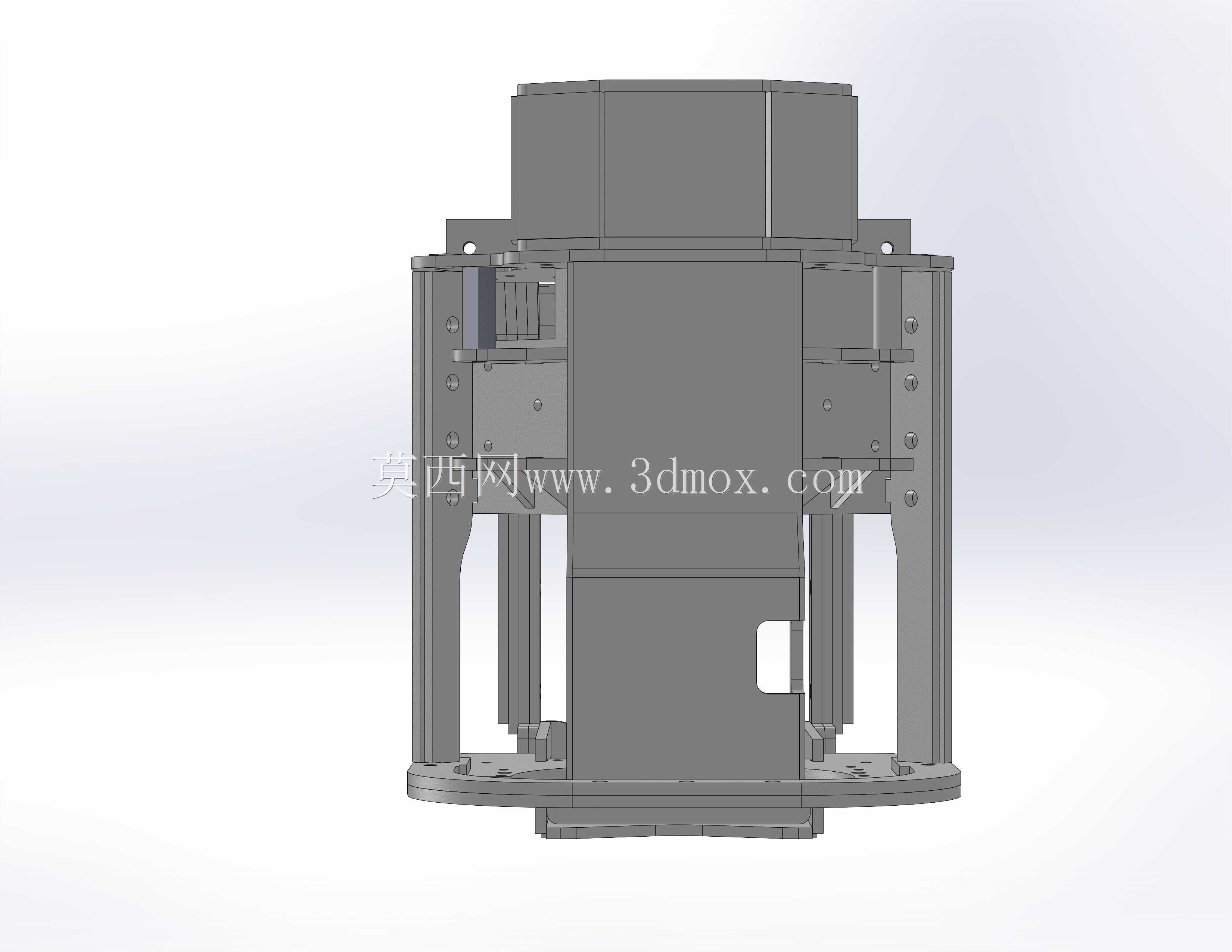

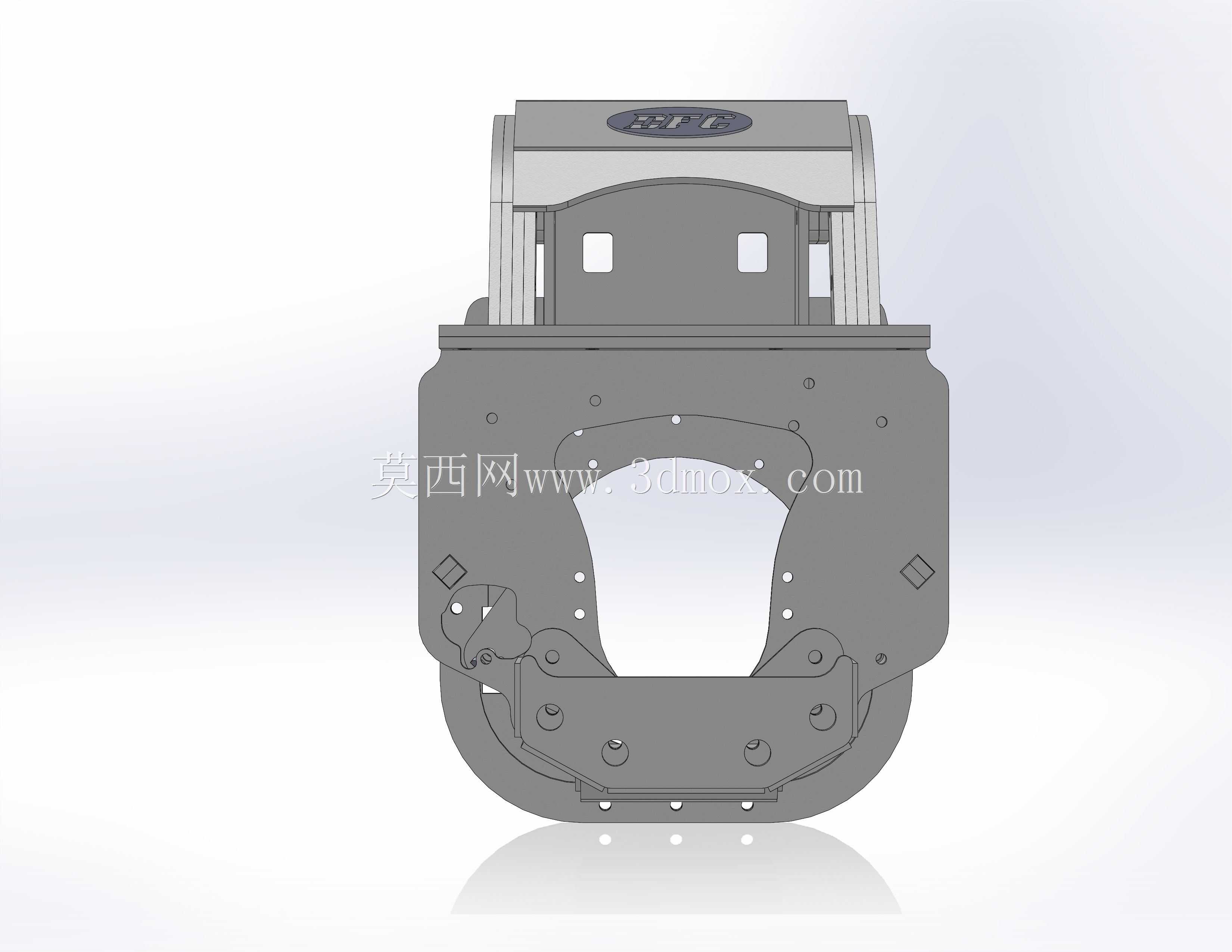

　　支架整体采用框式环抱结构，中部预留大尺寸圆形开口用于容纳燃油泵主体，周边分布的安装孔位可与燃油泵本体的固定点精准匹配，下部延伸的安装支脚带有预制螺栓孔，可直接通过螺栓固定在发动机缸体的对应安装点位上，无需额外打孔改装，降低安装难度。侧杆上预留的小型安装孔位，可根据实际安装需求加装附属固定件，比如燃油管路固定卡、线束固定座等，拓展安装适配性。

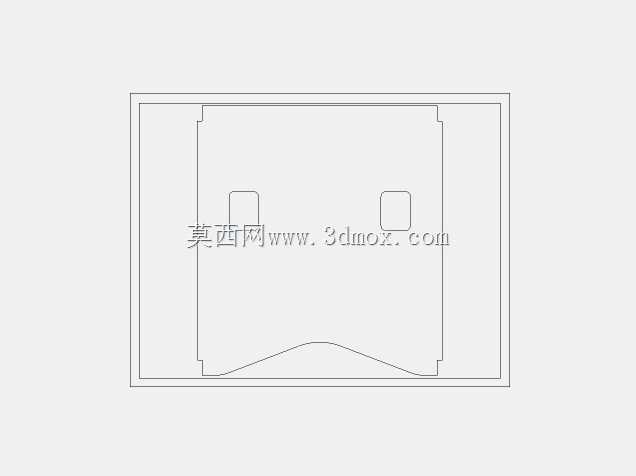

　　考虑到机械燃油泵的防护需求，支架的侧面结构可根据使用场景选择加装封闭挡板，加装后能够完全封闭泵体的侧面空间，减少行车过程中路面飞溅的泥水、砂石对燃油泵本体的冲击，同时也能阻隔部分发动机舱内的高温辐射，提升燃油泵的工作稳定性，在不需要全封闭防护的场景下，也可保持侧面开放式结构，提升泵体周边的空气流通性，帮助燃油泵散热。

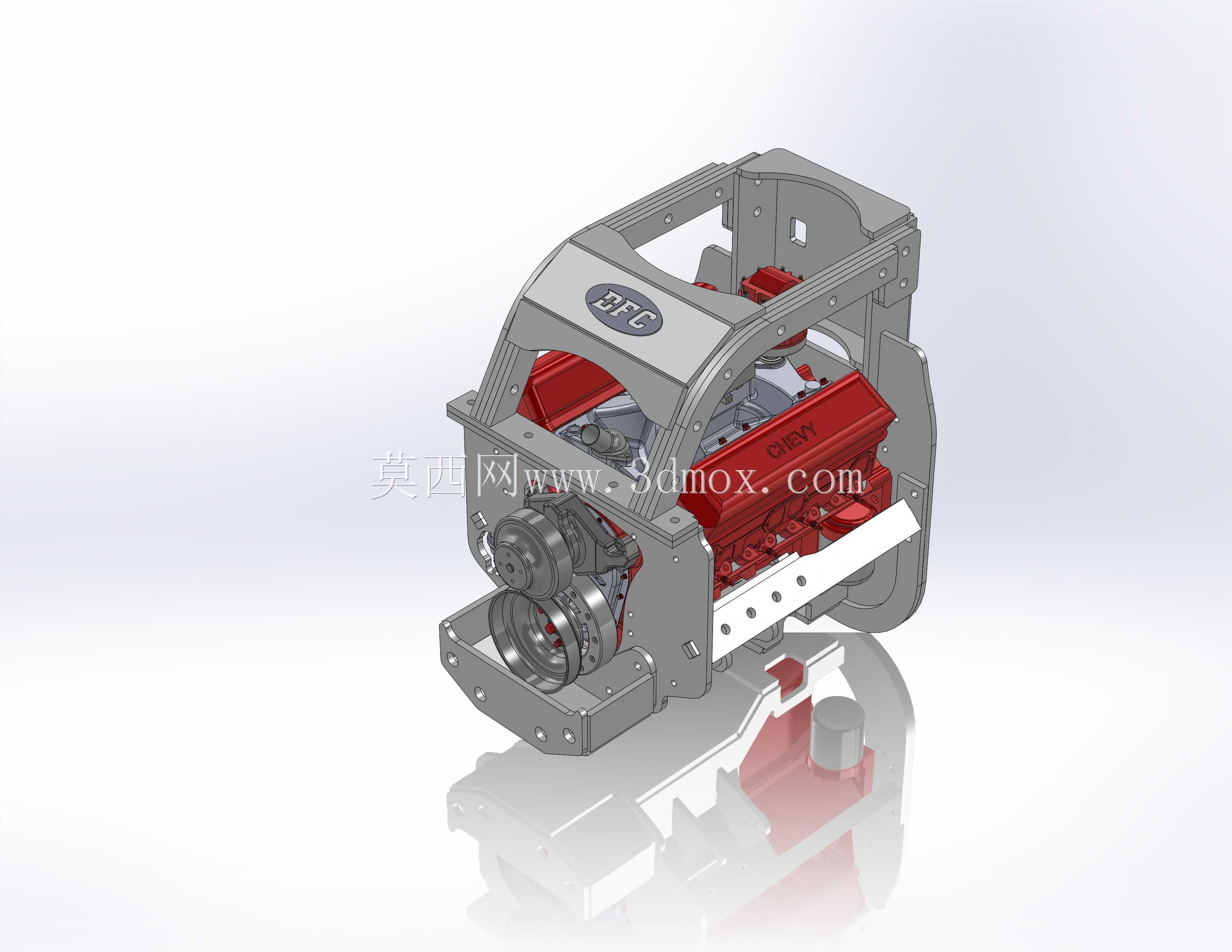

　　从安装边界来看，该支架的整体外轮廓尺寸完全适配常规SBC系列发动机的缸体安装位，安装后不会超出发动机原有轮廓范围，不会影响发动机周边其他附件的拆装维护，支架上的所有安装孔位都做了公差匹配设计，能够兼容缸体安装位的铸造公差，避免出现孔位不对中无法安装的问题。焊接部位全部做了焊后打磨处理，保证安装平面的平面度，固定后支架与缸体表面完全贴合，不会出现局部应力集中的问题，在发动机长期运行的振动工况下，不会出现焊缝开裂、支架变形的问题。

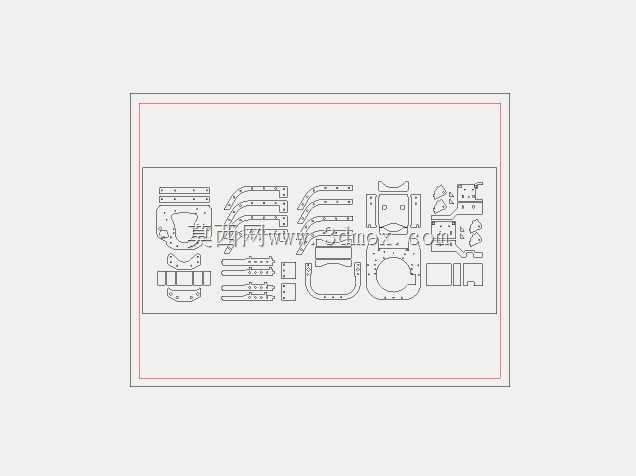

　　在实际建模过程中，所有板材的折弯角度、焊接位置都经过了装配干涉校验，每一处安装孔的位置都与燃油泵、发动机缸体的对应点位做了同轴度匹配，既保证了结构强度，也尽可能去除了多余的材料，实现轻量化设计。针对焊接工艺的需求，在焊接连接处预留了足够的焊接操作空间，不会出现因为结构紧凑导致焊枪无法到达焊接位的问题，降低生产加工的难度。
