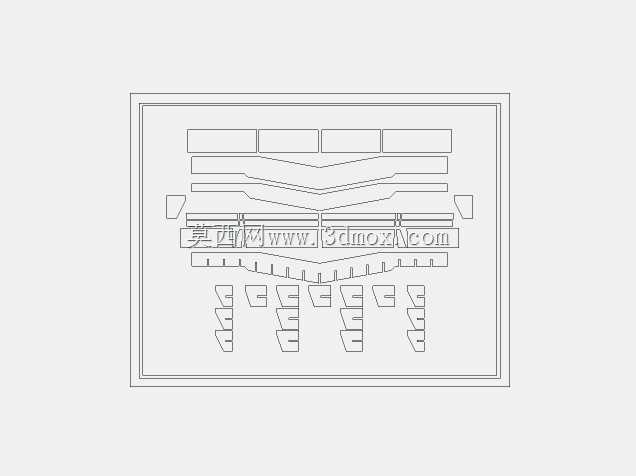

3/8英寸尖头款保险杠结构三维设计

　　在越野改装、特种作业车辆的防护结构选型中，保险杠的结构设计直接决定了低速碰撞时的防护效能与通过性表现，本次设计的3/8英寸规格尖头款保险杠，正是针对窄体车身、需要兼顾接近角与碰撞防护的场景开发。从实际使用场景来看，这类保险杠多适配于紧凑型越野车型、小型作业机具的前端防护，区别于常规宽幅平面保险杠，尖头造型能够在车辆穿越狭窄林道、靠近作业面时，减少前端两侧的剐蹭概率，同时在发生正面低速碰撞时，通过结构的折线造型分散冲击力，避免应力集中在单一安装点造成车身纵梁变形。

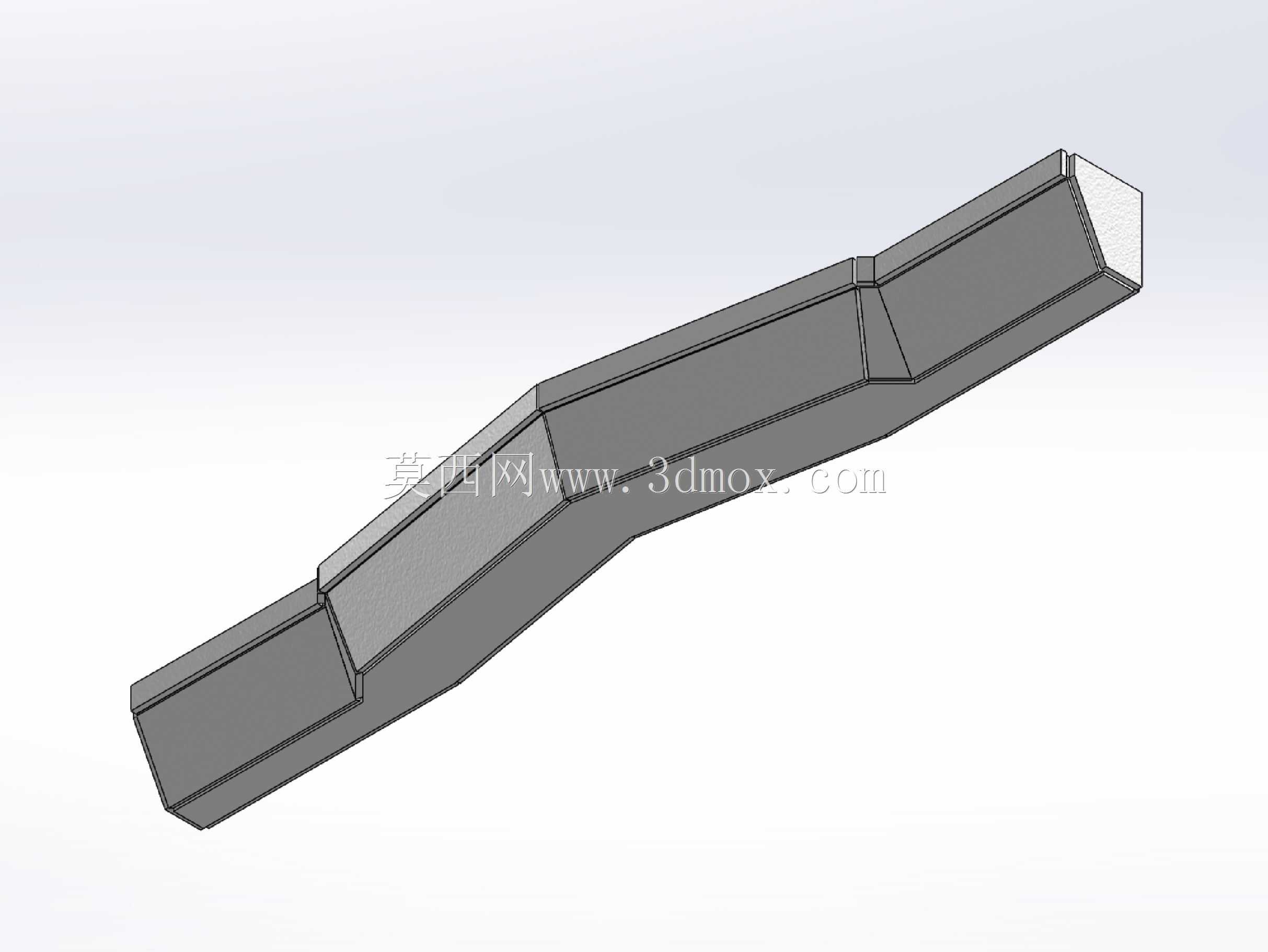

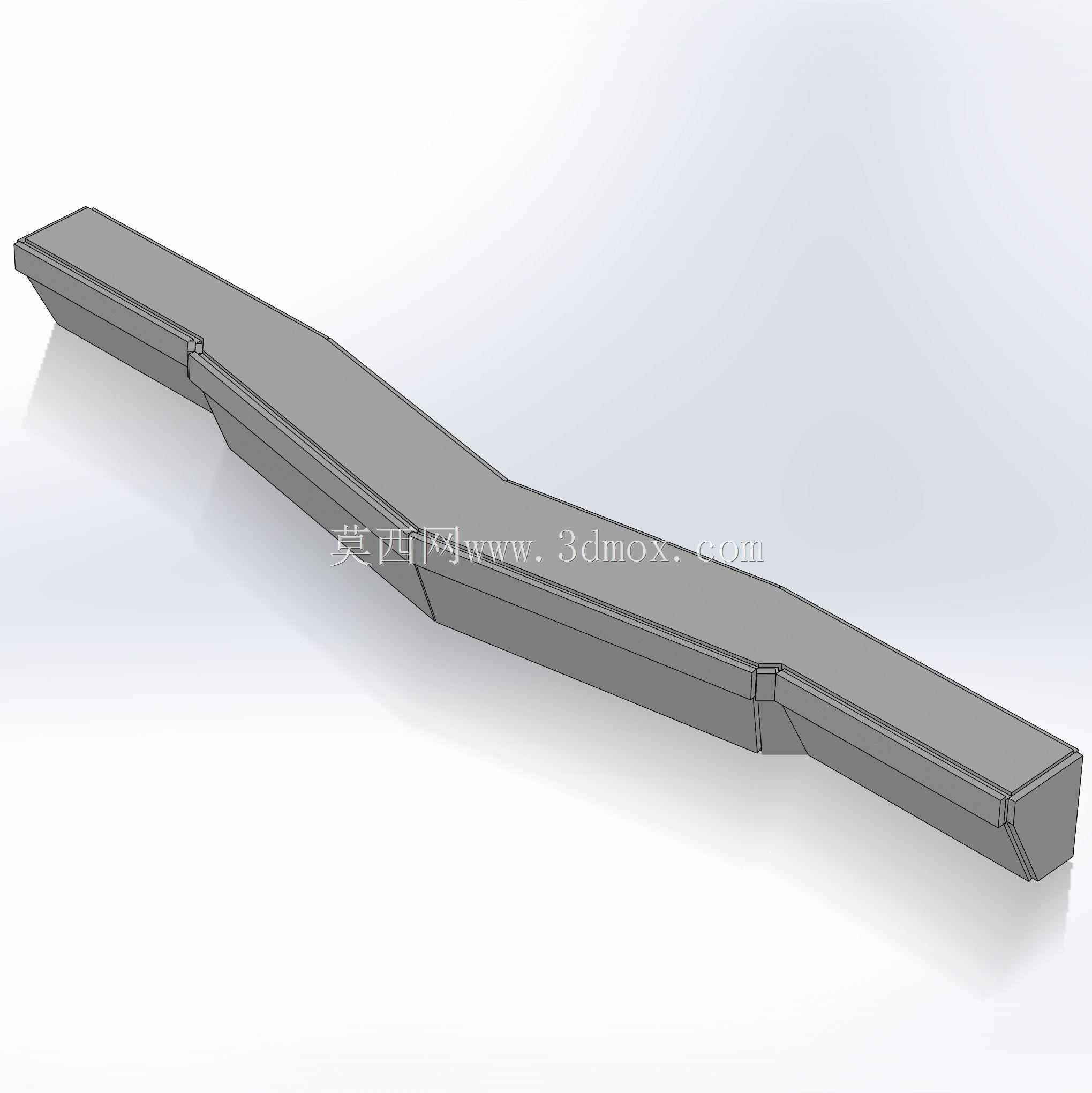

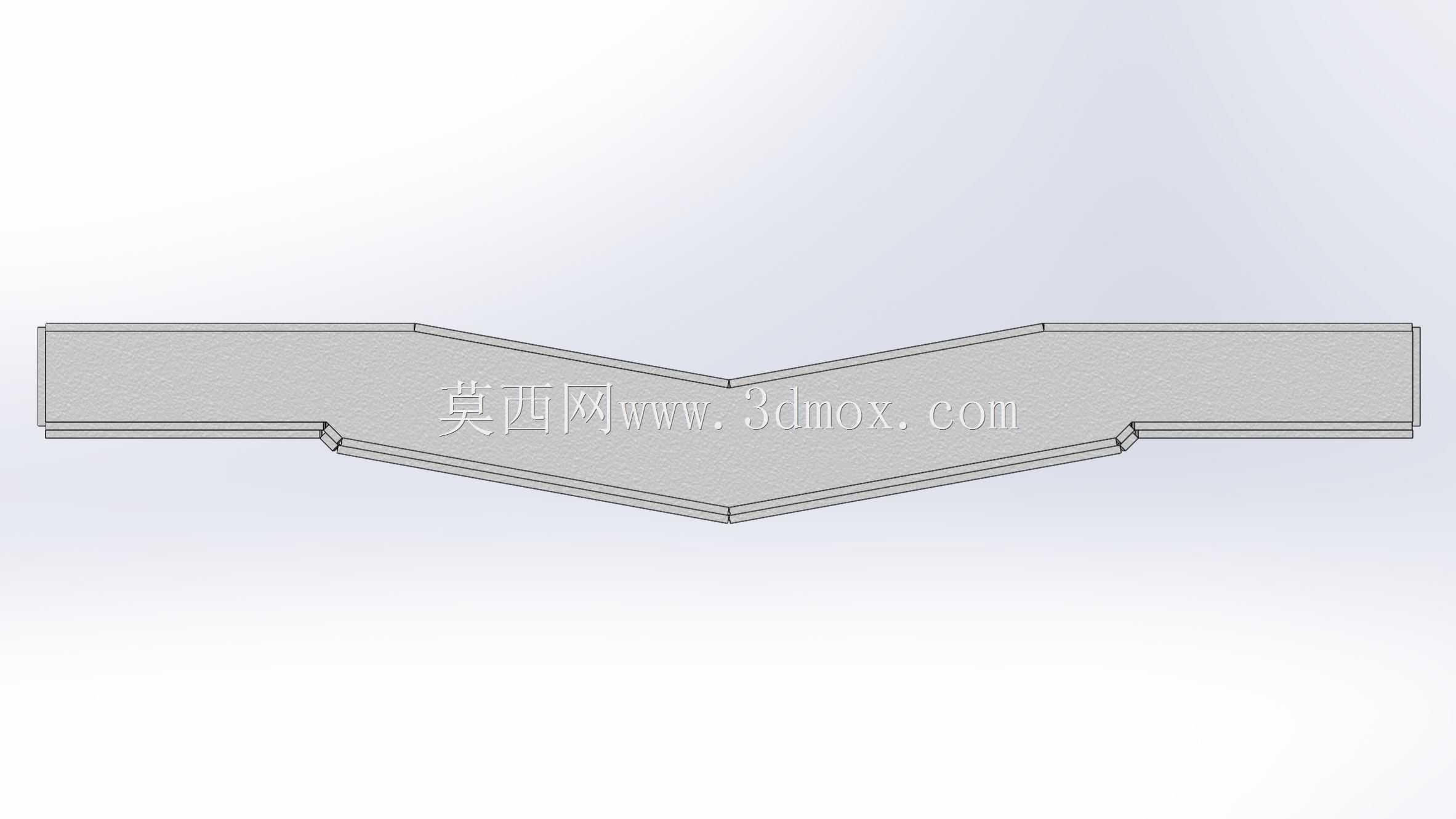

　　设计过程中首先明确了安装边界约束：安装点位距离车身正面基准面为4英寸，这个尺寸是在反复校核原厂安装孔位、预留前雷达与外置灯组安装空间后确定的，既不会因为过度外凸影响车辆长度合规性，也不会因为内缩过多失去防护作用。整体造型采用多段折线过渡，而非完全复刻尖头的尖锐轮廓，核心考量是加工可行性与碰撞受力的合理性——如果完全做等比例尖头造型，前端棱边的应力集中系数会过高，在受到侧向剐蹭时容易出现弯折，因此在保留尖头视觉特征的前提下，适当减少了棱边的折点数量，让整体曲面过渡更平缓，既维持了造型的辨识度，又提升了结构的抗扭刚度。

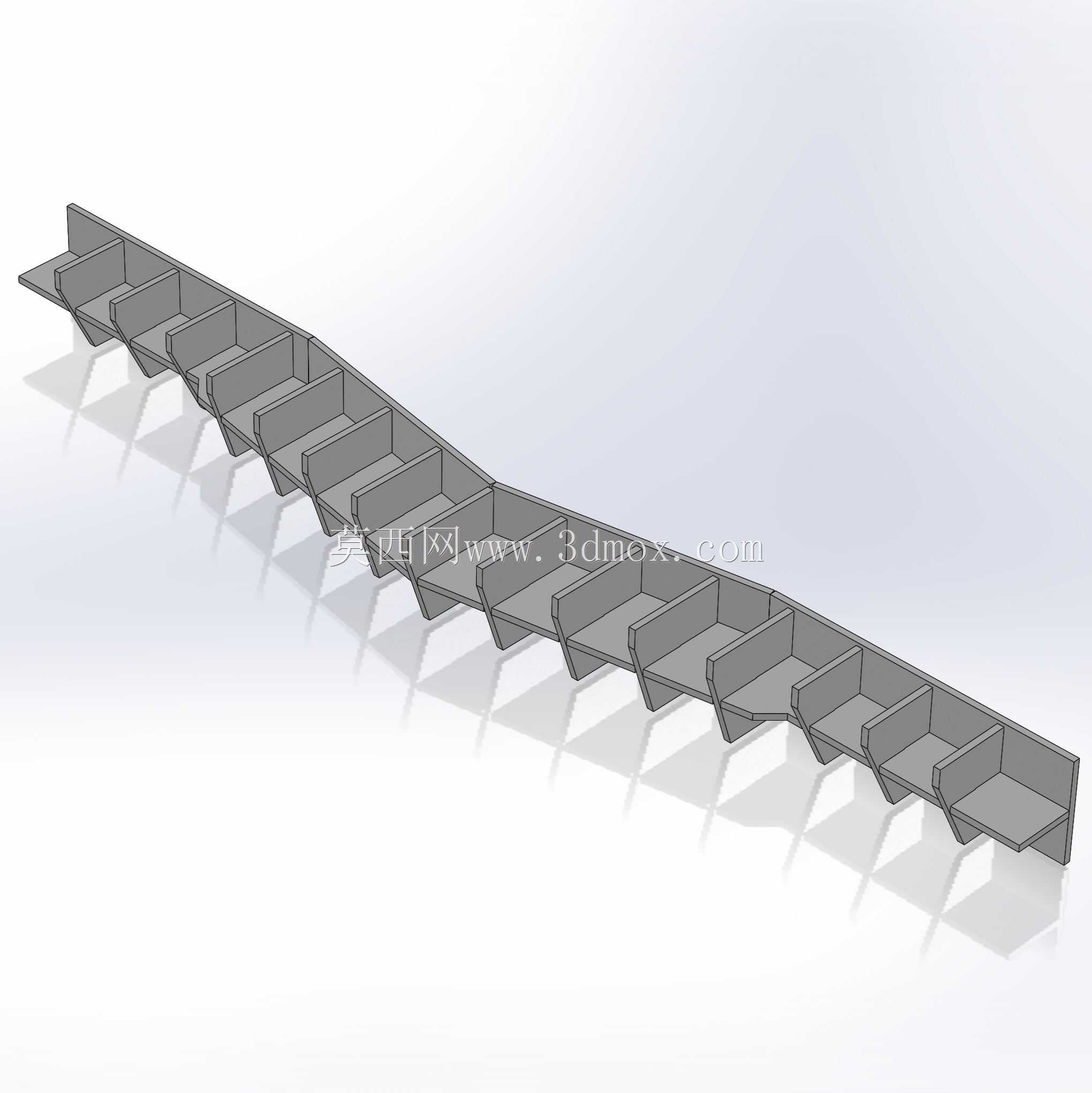

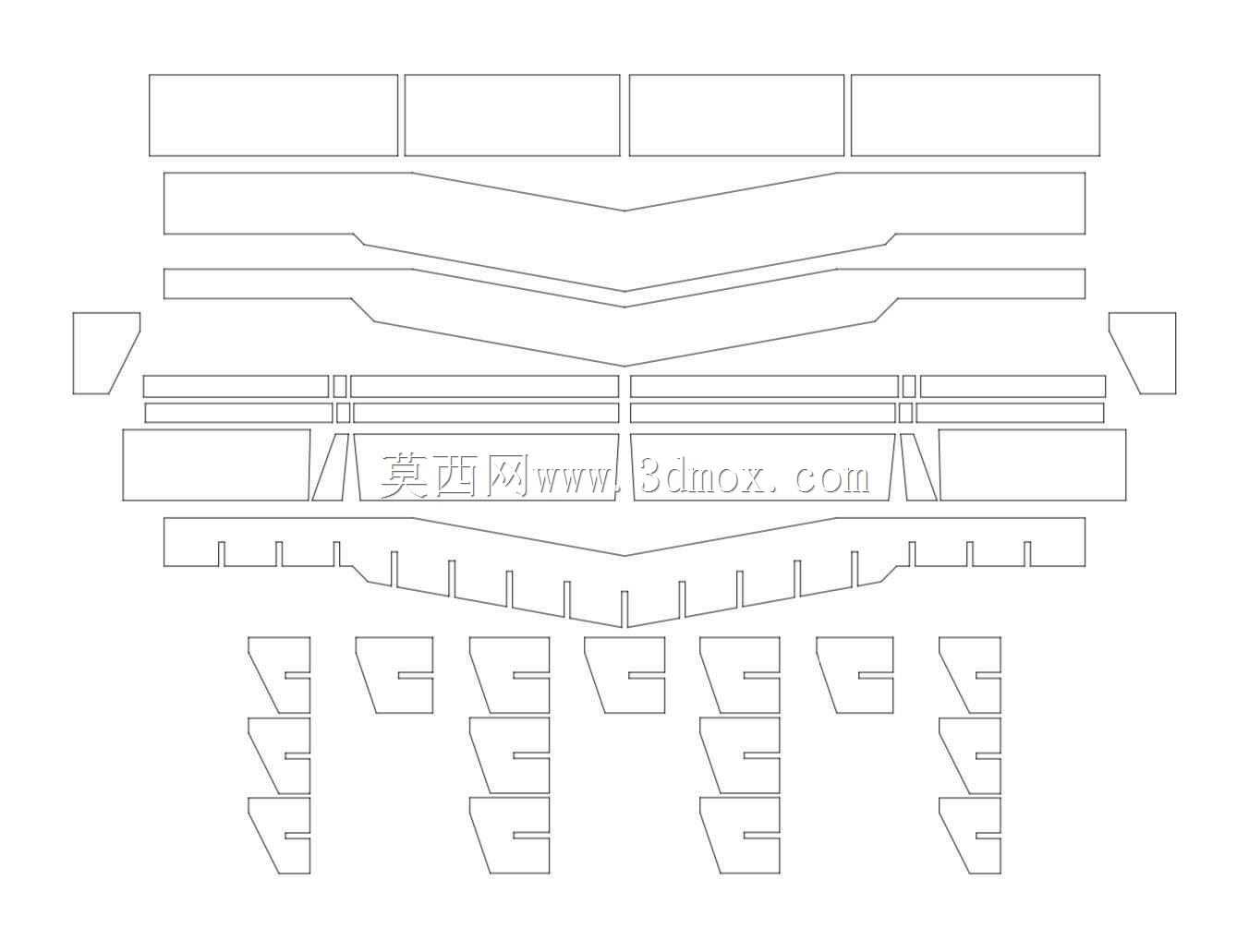

　　从功能特性来看，这款保险杠采用等厚板材弯折成型的结构逻辑，主体壁厚匹配3/8英寸的规格要求，在安装座位置做了局部加厚的翻边设计，安装孔位采用沉孔结构，避免固定螺栓外露造成的剐蹭与锈蚀风险。在实际装车验证的逻辑中，这类结构的保险杠不需要额外增加内部加强筋，依靠折线造型形成的类加强筋结构就能满足低速碰撞的强度要求，相比同规格的平面保险杠，重量降低约12%，同时前端接近角提升了8度左右，对于需要频繁爬坡、穿越障碍的车辆来说，能够有效减少车头托底、剐蹭地面的概率。

　　设计时还考虑了后期改装的兼容性，保险杠上平面预留了通用的外置附件安装槽位，不需要额外打孔就能固定牌照架、辅助灯、牵引绳固定点等常用改装部件，下边缘的折线造型则避开了原车的拖车钩安装位置，不会影响原车救援装置的正常使用。在建模过程中，所有折角处都做了R2的圆角过渡，避免板材弯折时出现应力开裂，同时也减少了安装使用过程中尖锐棱边造成的磕碰伤害。不同于很多追求夸张造型的改装保险杠，这款设计的所有造型折点都服务于功能需求：侧面的内收折线是为了匹配前轮转向的最大转角边界，避免打方向时轮胎剐蹭保险杠；上沿的微弧造型是为了贴合原车前脸的曲面弧度，减少安装后的缝隙，避免高速行驶时产生风噪与气流紊流。

　　从结构受力的仿真逻辑来看，当正面受到10km/h速度的刚性墙碰撞时，冲击力会沿着保险杠的三段折线结构向两侧安装座分散，每个折点位置都会吸收部分碰撞能量，不会让冲击力直接传递到车身纵梁造成结构损伤；当受到侧面45度角的剐蹭时，尖头的斜面结构能够引导外力向侧方滑开，避免保险杠被直接勾挂造成变形脱落。安装点位的设计采用了与原厂纵梁孔位完全匹配的定位方式，不需要对车身进行打孔切割，直接通过螺栓固定即可完成安装，降低了改装的施工难度，也避免了后期因为打孔造成的车身锈蚀问题。整体结构没有多余的装饰性特征，所有曲面与折线都有明确的工程意义，在保证防护性能的前提下，尽可能控制了整体重量，不会给车头造成过多的簧下质量负担，影响车辆的转向与悬挂表现。
