乐高科技组2x5带齿臂杆结构件

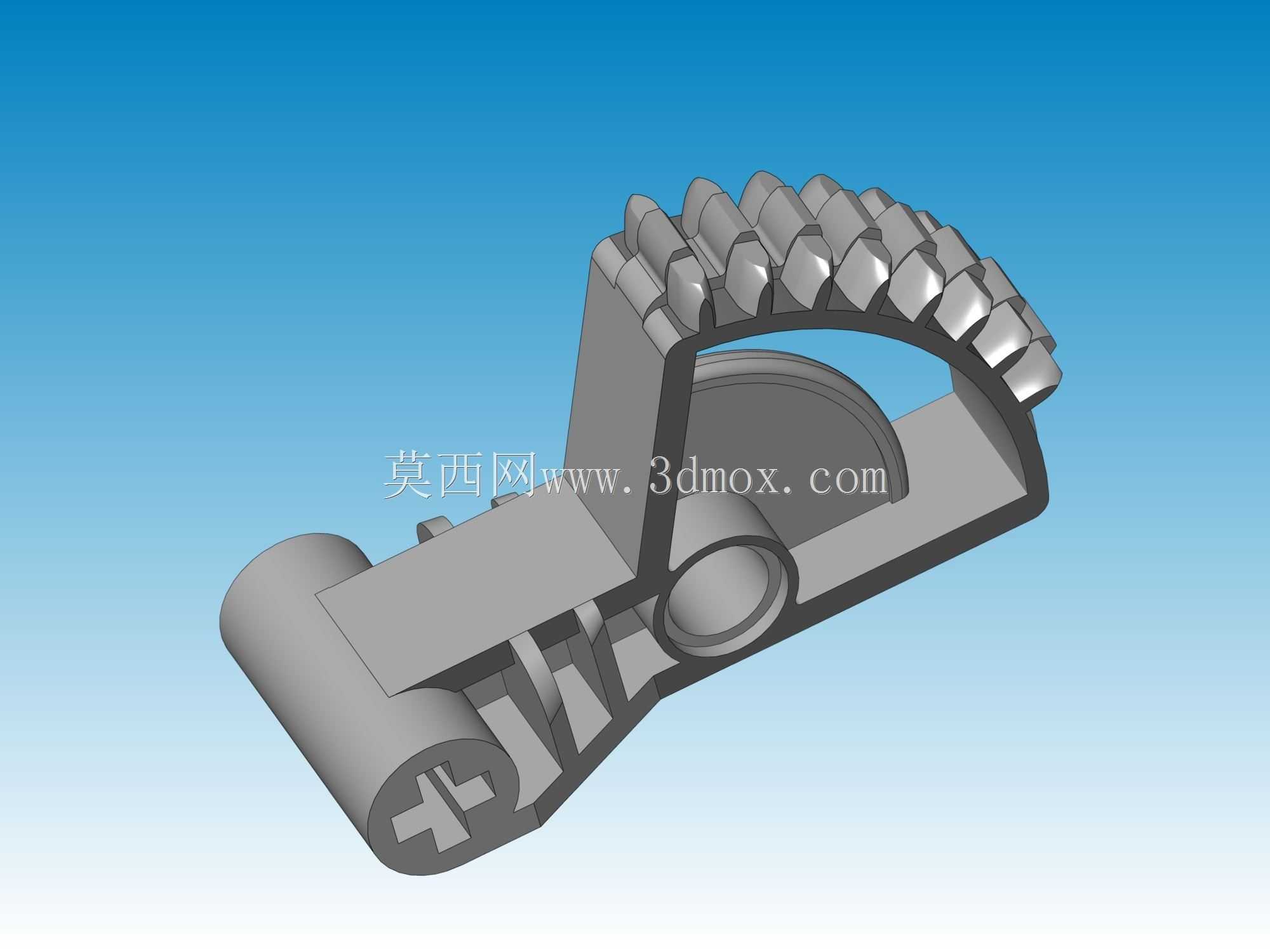

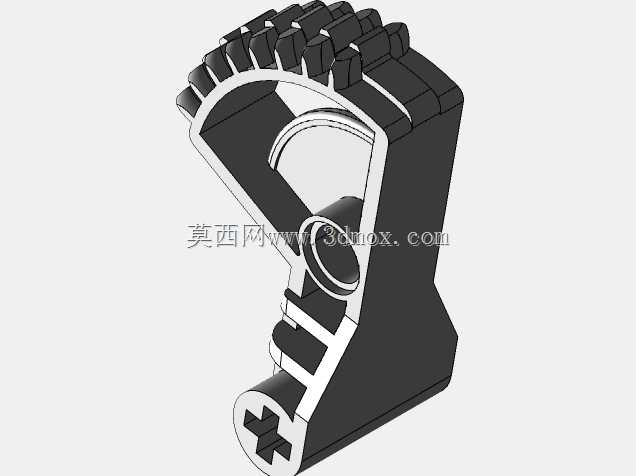

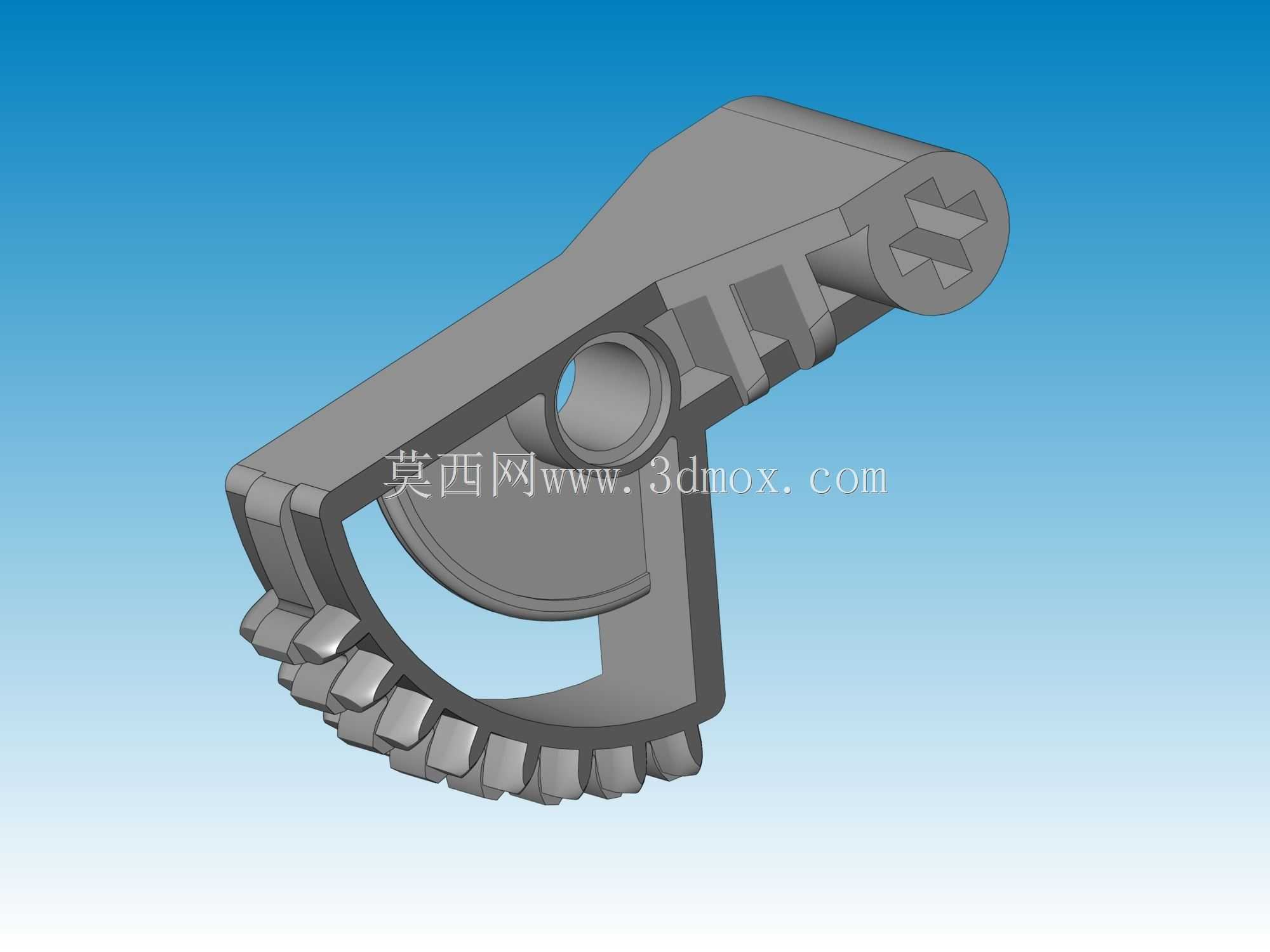

　　该零件为乐高科技组系列的专用连接传动构件，主要应用于积木拼搭的机械结构场景中，承担动力传递、角度限位、多组件连接的核心作用，是搭建复杂机械组模型时常用的异形臂类零件。从功能特性来看，零件一端集成了弧形齿扇结构，可与同规格的齿轮零件形成啮合传动，能够将旋转运动转化为指定角度范围内的摆动输出，适配需要往复摆动动作的机构，比如工程机械模型的动臂调节、机械手爪的开合驱动、车辆模型的转向联动结构都可以用到这类带齿臂件。零件主体为框型臂身结构，相比实心臂杆在保证结构强度的前提下大幅降低了零件自重，臂身预留的标准十字轴连接孔，完全匹配乐高科技组通用的十字轴、销钉连接件，可实现与梁、臂、轴套等标准零件的快速组合装配，不需要额外的定制连接件就能完成多节点固定。

　　从设计思路层面分析，这类零件的齿形参数完全匹配科技组齿轮的模数标准，齿扇的弧度经过精确计算，啮合过程中不会出现卡滞、跳齿的问题，摆动行程的边界刚好覆盖日常拼搭中常用的摆动角度范围，避免了无效的齿形冗余。臂身的加强筋布局沿着受力方向设置，在齿扇受径向啮合力、轴孔受连接剪切力的位置都做了局部加厚处理，即使反复拆装、承受模拟负载的情况下也不容易出现断裂、变形的问题。零件端部的十字轴孔做了倒角导向设计，安装十字轴时可以快速对准，不需要反复调整角度就能顺利插入，同时孔位的公差控制在合理范围，既能保证轴件插入后不会出现松旷晃动，又不会因为过紧导致拆装困难，甚至出现零件开裂的问题。

　　关于安装边界与尺寸适配，该零件的总长度对应科技组2x5的孔位标准，也就是沿臂身方向的连接孔间距为5个标准乐高单位，齿扇的分度圆半径与同系列1x2臂、3孔梁等零件的回转半径完全适配，当作为摆动臂使用时，回转过程中不会和周边相邻的标准零件产生运动干涉。零件的安装基准面为臂身的底面，装配时贴合梁件表面即可保证齿扇与配对齿轮的中心距符合啮合要求，不需要额外调整垫片来补偿间隙。在实际拼搭应用中，这类带齿臂杆常被用作杠杆机构的主动件，通过齿扇接收齿轮的输入扭矩，带动臂端连接的执行部件完成指定动作，比如在挖掘机模型中可以用来驱动铲斗的翻转，在机械手模型中可以驱动指节的夹紧动作，在开关类联动结构中可以作为拨杆实现档位的切换。相比普通的无齿臂杆，集成齿扇的设计省去了额外加装齿轮的步骤，减少了装配环节的零件数量，同时让整个传动结构更加紧凑，在狭小的模型内部空间里也能布置下完整的摆动传动机构。零件的表面做了哑光处理，没有多余的装饰结构，所有的结构特征都服务于功能实现，连接孔的位置精度经过校准，多件组合使用时也不会出现孔位错位导致的装配应力，能够保证整个机构运动顺畅，没有卡顿或者死点。
