地面三维激光扫描作业设备结构设计

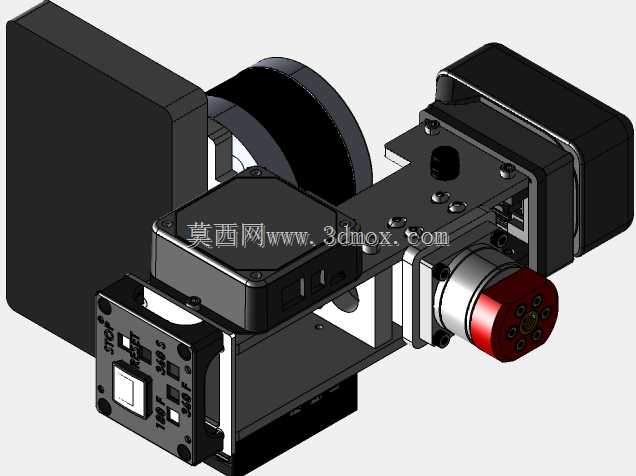

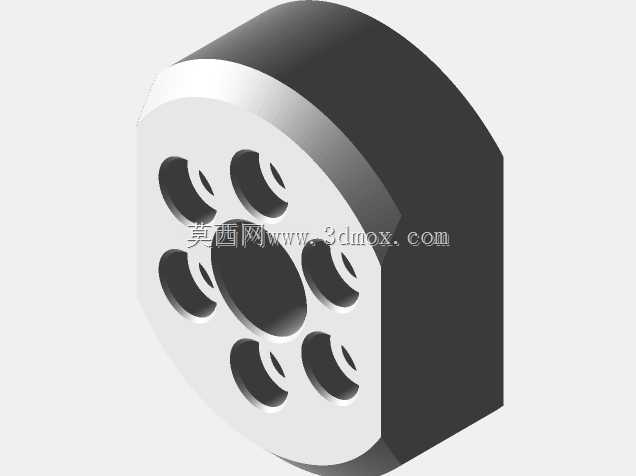

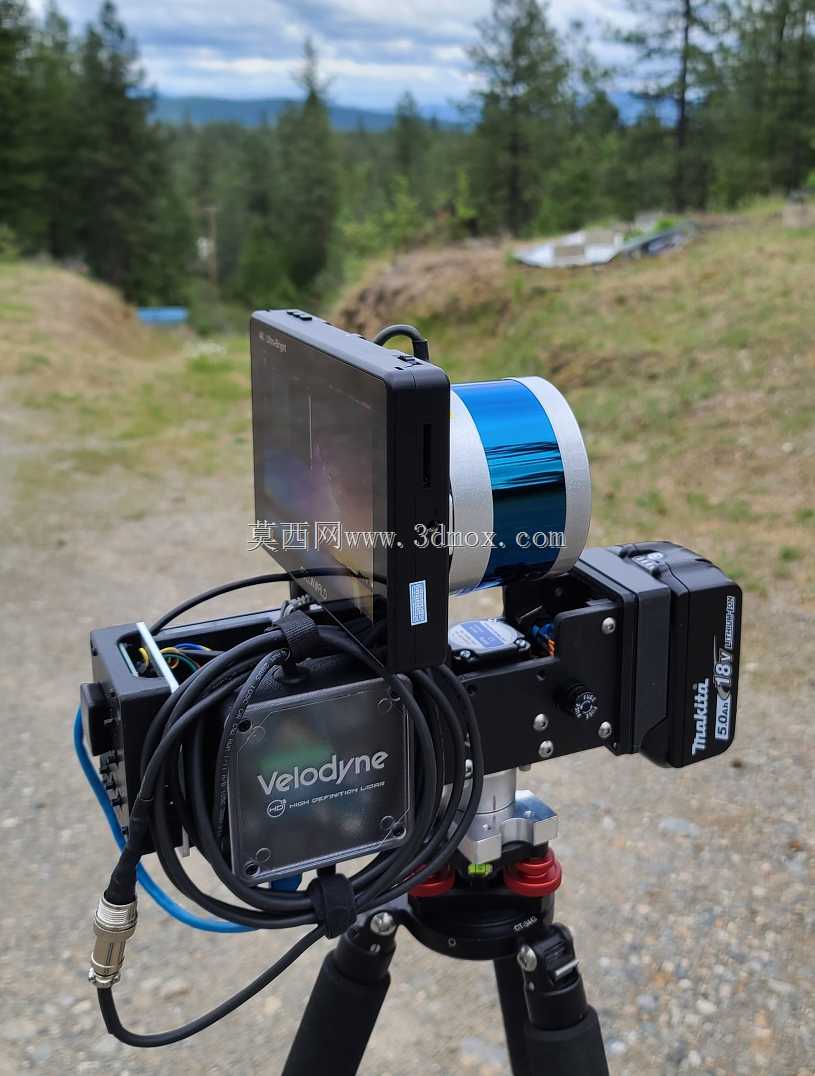

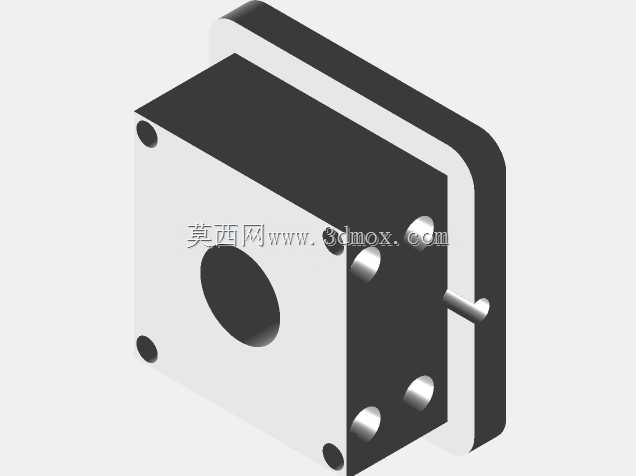

　　这套地面激光扫描设备的核心探测单元采用多线激光发射接收模组，可在作业过程中向周边空间持续发射高频激光脉冲，通过回波时间差计算获取周边环境的三维点云坐标，单周扫描可覆盖垂直方向三十度区间的视场范围，水平方向依托回转传动结构实现三百六十度全周无死角扫描，单帧点云输出量级可满足中小范围地形测绘、设施建模的精度需求。设备的水平回转传动部分选用谐波减速组件搭配步进动力单元，50:1的减速比设计可在保证输出扭矩足够驱动探测单元及附属配件平稳转动的同时，将回转角度控制精度提升至毫弧度级别，避免低速转动时出现爬行、抖动问题，保障点云数据拼接时的坐标一致性。谐波传动组件自带的零背隙特性，可抵消正反转切换时的传动间隙，减少往返扫描过程中的点位偏移误差，适配长时间连续作业的稳定性要求。

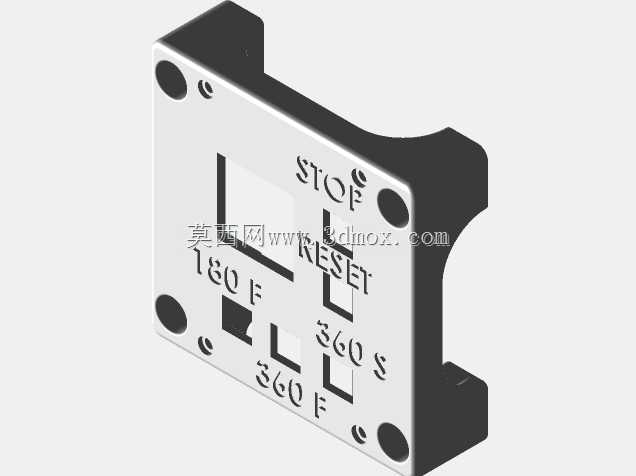

　　整套设备的主控计算单元采用嵌入式单板计算模块，可直接挂载在设备支架侧方，无需额外外接工控主机即可完成点云数据的实时解算、初步滤波与本地存储，控制单元选用微型微控制器模块负责动力单元的运动控制，可通过预设程序实现定速回转、指定角度区间扫描、定点重复采集等多种作业模式，控制逻辑完全开源可根据实际作业需求二次调整，适配不同场景下的采集参数调整需求。设备的供电与信号传输线缆采用分层布线设计，动力线缆与信号线缆分开走槽，避免电机运转时的电磁干扰对激光探测单元的信号接收造成影响，所有外露线缆均采用耐磨防护套包裹，接口处选用工业级快插接头，可在户外作业时快速完成拆装，同时具备一定的防泼溅、防尘能力，适配野外复杂作业环境的使用要求。

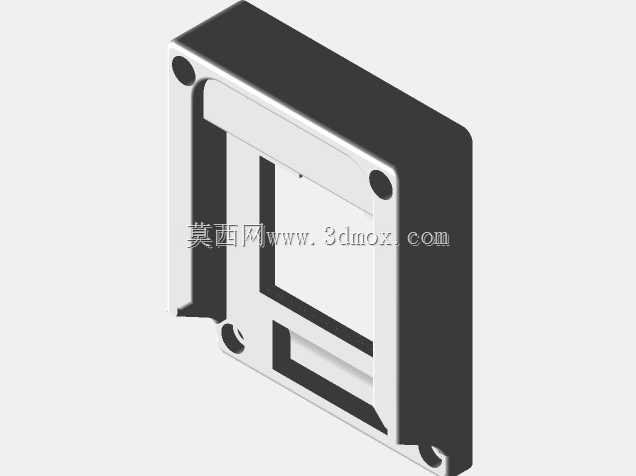

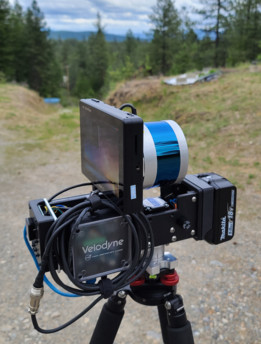

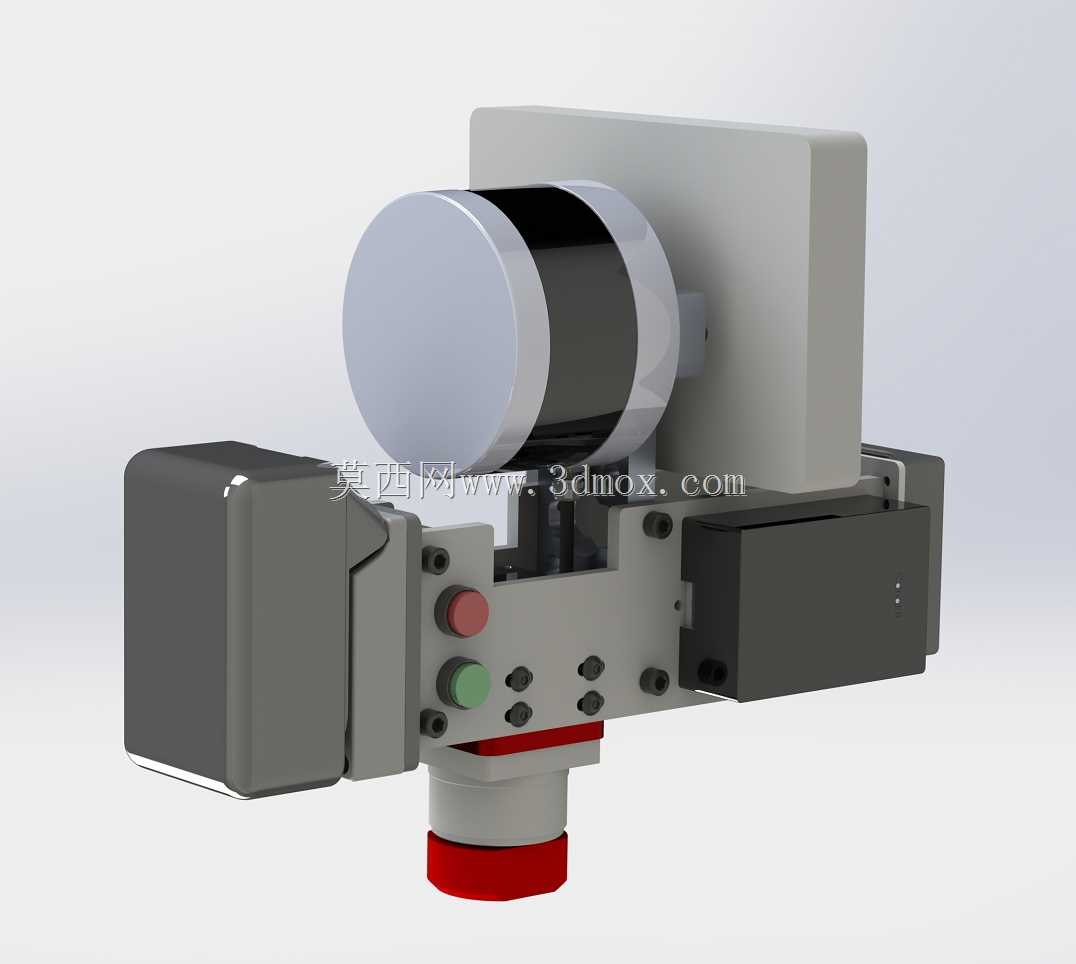

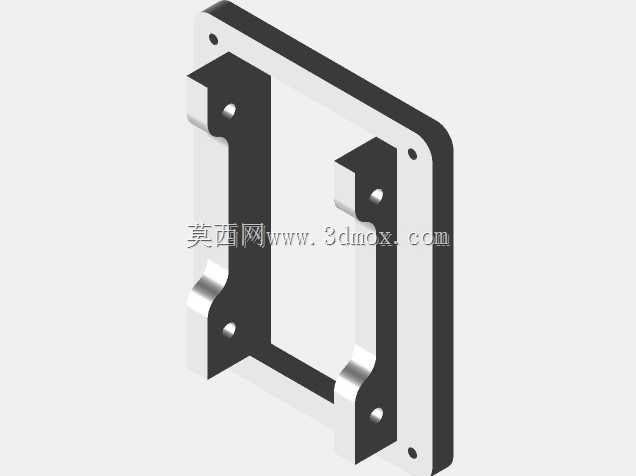

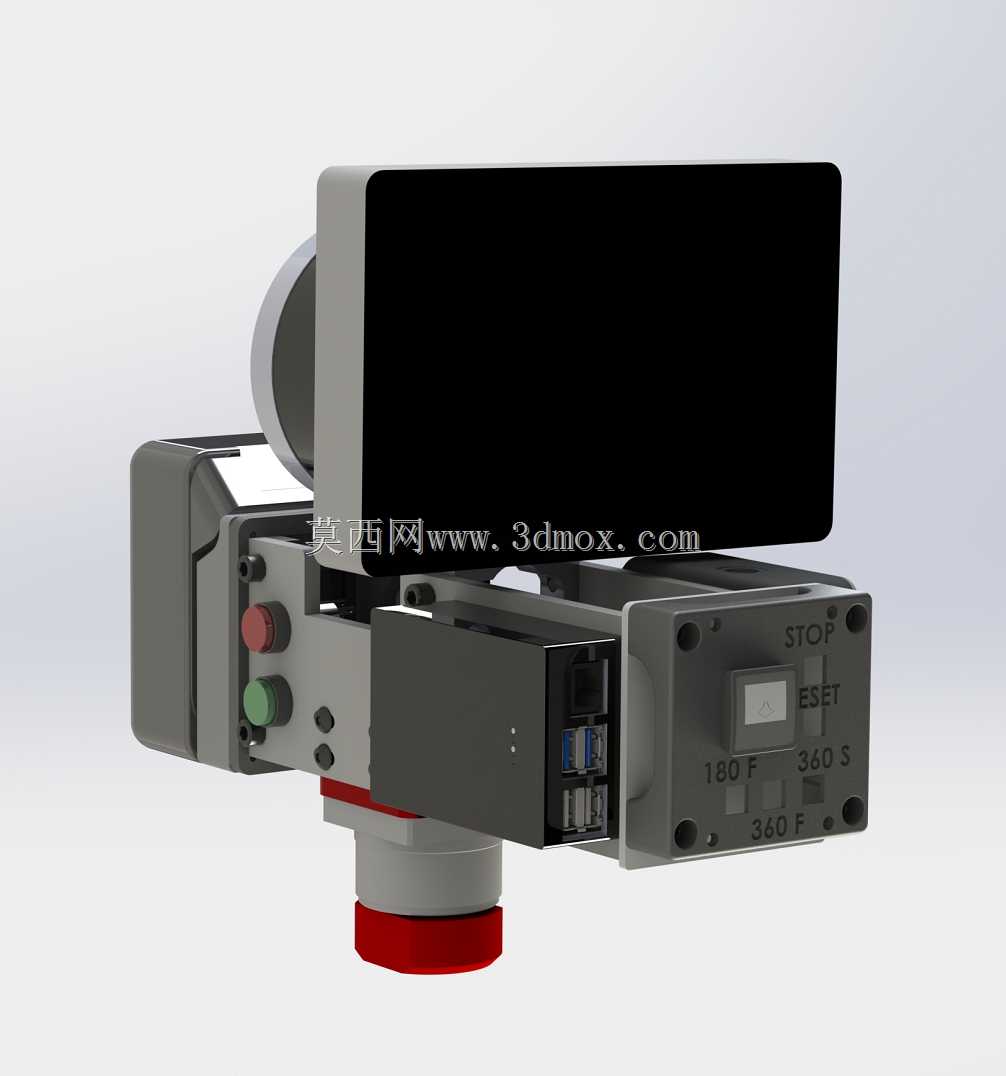

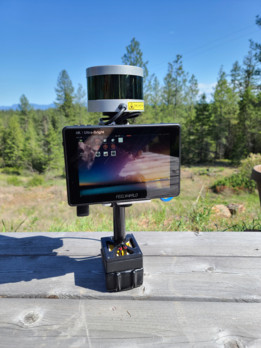

　　设备整体采用模块化快装设计，所有功能单元均通过标准快装板与底部的三脚架连接基座固定，可根据作业需求快速更换不同焦距的激光探测单元、不同扭矩的传动组件，或是额外加装可见光相机、GNSS定位模块等拓展配件，无需对主体安装结构做额外打孔改造。安装基座上设置有水平调节泡与快锁结构，可在三脚架架设完成后快速调整设备水平度，锁紧后可避免大风、意外触碰导致的设备偏移，保障扫描过程中基准坐标的稳定性。设备侧方搭载的触控显示单元可实时显示当前扫描进度、点云密度、剩余存储空间、设备供电电压等运行参数，作业人员无需外接电脑即可在现场完成参数调整、扫描区域预览、异常数据筛查等操作，减少外业作业的设备携带量。

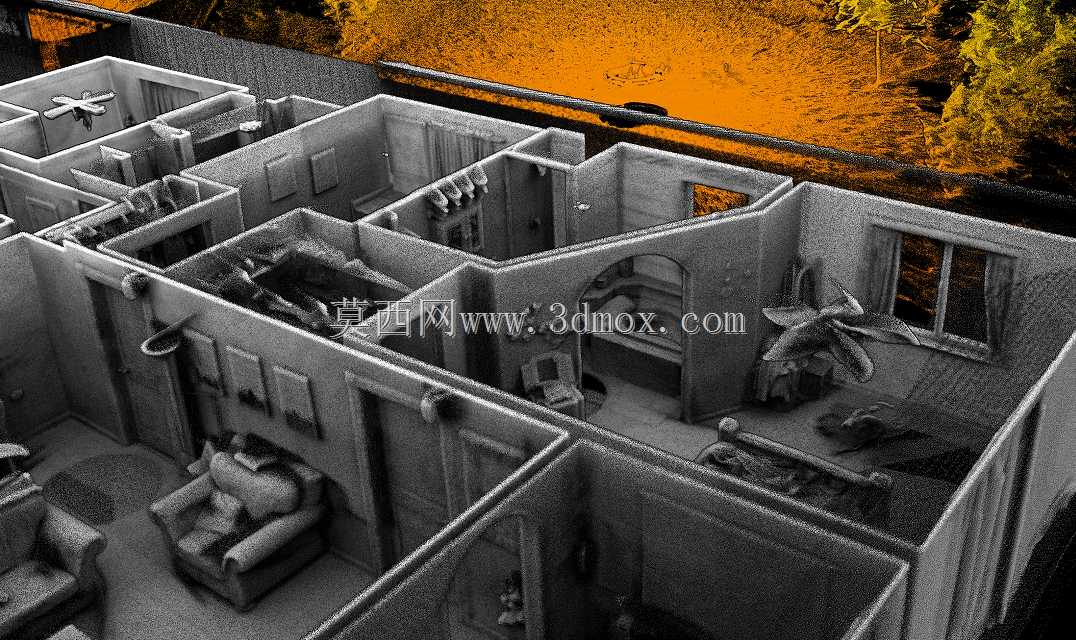

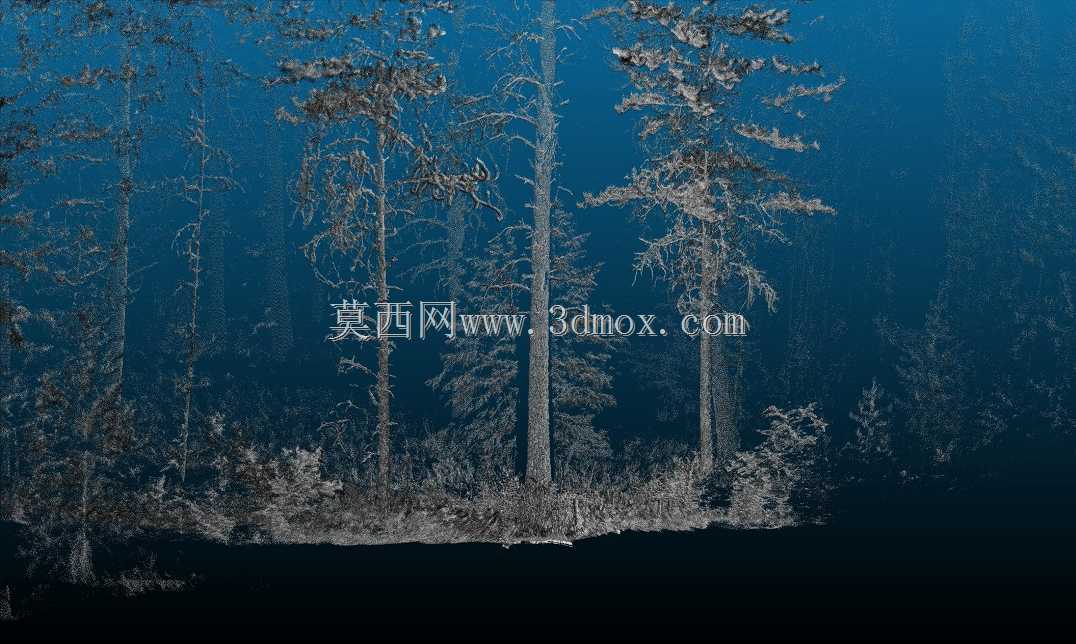

　　从实际应用场景来看，这套设备可适配露天矿山采场的阶段性地形测量、林业区域的树木胸径与蓄积量普查、建筑工地的施工进度实景建模、文物古迹的三维数字化存档、灾后现场的地形形变勘测等多种作业场景，相较于大型车载激光扫描系统，这套设备的整体重量控制在单人可背负转运的范围内，可在车辆无法通行的山地、林区、建筑内部区域完成架设作业，相较于手持扫描设备，其固定站点式的扫描方式可获取更高密度、更高精度的点云数据，减少手持移动带来的轨迹漂移误差。设备的所有结构部件均预留有标准安装孔位，可根据不同作业场景的需求加装遮光罩、防雨罩、备用电池挂载架等拓展配件，在低温环境下作业时还可在主控单元外侧加装保温加热套，保障低温环境下电子元件的稳定运行。

　　在结构设计层面，整套设备的重心完全落在三脚架安装基座的中心轴线上，即使搭载拓展配件后整体重心偏移量也控制在安全范围内，避免高机位架设时出现倾翻风险。所有电子元件的安装位置均设置有减震缓冲垫，可抵消转运过程中的震动冲击，保护激光探测单元这类精密光学元件不受损坏。传动部分的外壳采用分段式设计，无需完全拆解主体结构即可完成润滑维护、皮带松紧调整、传感器校准等日常保养操作，降低野外作业时的维护难度。设备的供电接口支持宽电压输入，可适配常规锂电池包、车载电源、市电适配器等多种供电方式，满足长时间连续作业的供电需求。
