两款开源三维设计软件建模效果对比展示

项目分类:通用机械零部件 发布时间:2022-06-28 ID:664962
  • 两款开源三维设计软件建模效果对比展示
  • 两款开源三维设计软件建模效果对比展示
  • 两款开源三维设计软件建模效果对比展示

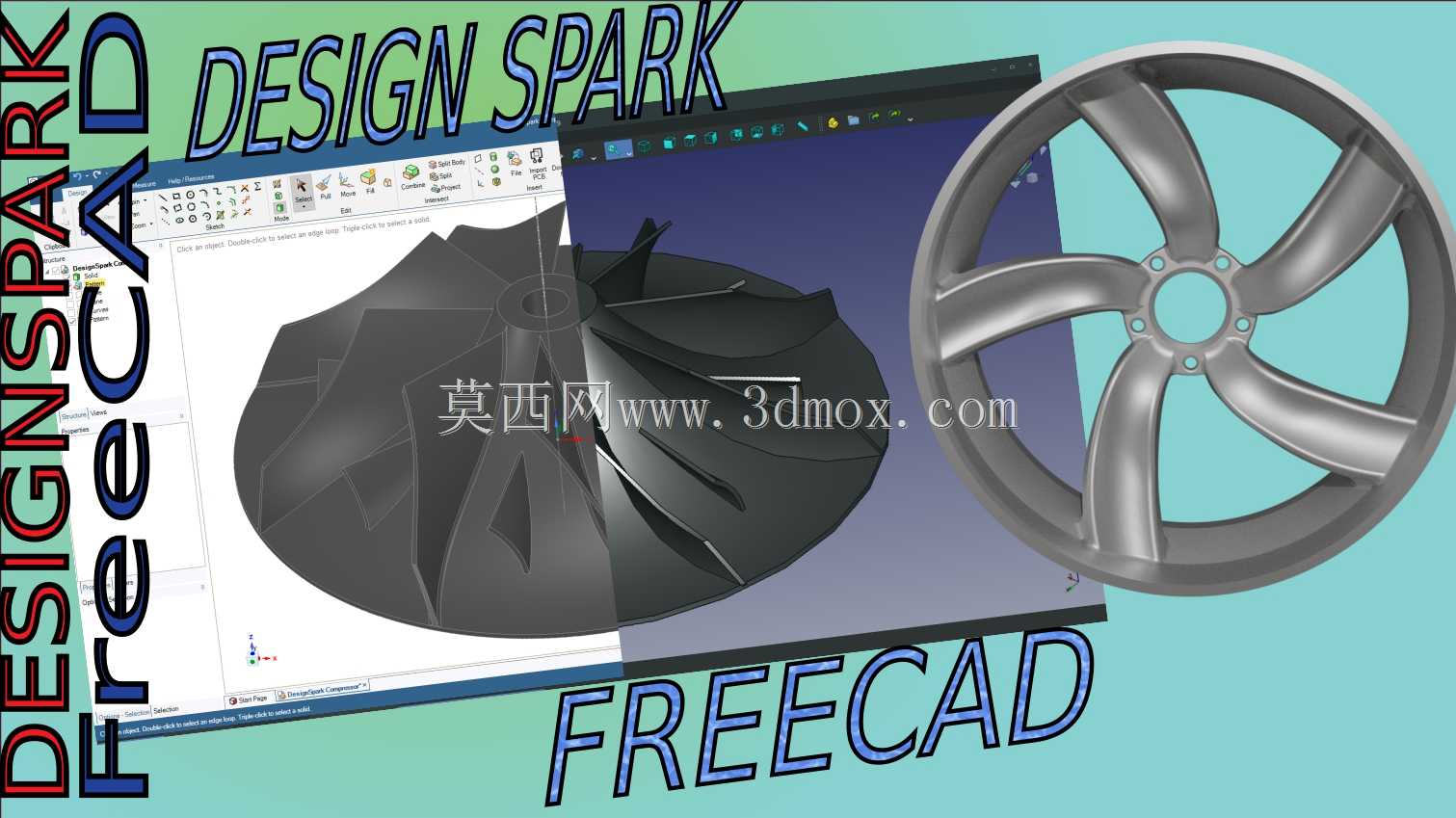

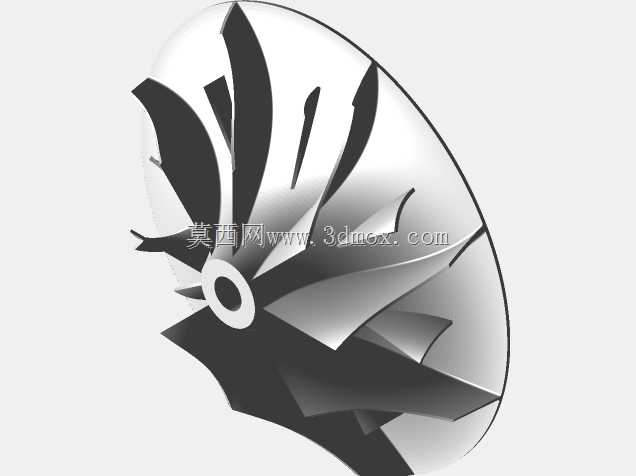

  在机械结构三维设计工作中,不同建模工具的曲面处理能力、装配约束逻辑、特征生成效率,会直接影响零部件从概念到可加工模型的落地周期,本次对比展示的两类典型回转类零部件,分别是离心式叶轮与五辐轮毂,都是日常设计工作中高频接触的通用机械构件。先看离心式叶轮部分,这类构件广泛应用在通风设备、流体输送泵、小型涡轮动力单元中,核心功能是通过高速旋转将机械能转化为流体的压力能与动能,设计过程中最考验建模工具的是叶片曲面的顺滑度控制——叶片的型线直接决定流体通过时的流阻损失,若曲面存在G1连续以下的折角,实际运行时会产生明显的紊流、噪音,甚至引发结构共振。从展示的建模效果来看,两款工具在叶片的扫掠特征生成上存在明显差异,

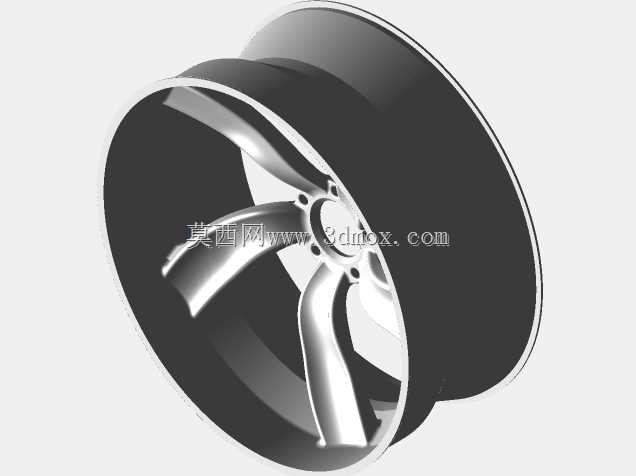

  其中一款工具在处理叶片根部与轮盘的过渡圆角时,需要手动拆分多段曲面做拼接,容易出现收敛褶皱,另一款工具可以通过参数化约束直接生成变半径过渡曲面,曲面曲率连续性能满足五轴加工的精度要求,不需要后期在CAM软件中做大量补面处理。再看五辐轮毂构件,这类构件多用于乘用车、低速代步车的行走系统,核心要求是在满足结构强度的前提下尽可能降低自重,同时辐条的造型要兼顾空气动力学性能与外观辨识度。轮毂的安装边界有明确的行业规范:中心定位孔的同轴度公差通常要求在0.02mm以内,螺栓孔的节圆直径误差不能超过0.05mm,辐条与轮辋的连接位置需要做应力释放结构,避免车辆过颠簸路面时出现应力集中导致的开裂。从建模过程来看,

  两款工具在处理轮辐的对称阵列特征时操作逻辑差异较大,一款工具的阵列特征可以直接关联原始辐条的所有参数,修改单根辐条的截面尺寸、拔模角度时,所有阵列实例会同步更新,不需要重新生成特征;另一款工具的阵列属于独立几何复制,修改原始特征后需要重新定义阵列参考,在做方案迭代时会耗费较多的重复操作时间。实际工程应用中,这类回转类零部件的建模往往需要反复调整参数:比如叶轮需要根据不同的流量、扬程参数调整叶片的出口安装角、叶片数量,轮毂需要根据不同的载荷要求调整辐条的厚度、轮辋的宽度,建模工具的参数关联能力直接决定了方案迭代的效率。另外在装配验证环节,两款工具的干涉检查逻辑也有区别,一款工具可以在装配环境下实时检测零部件运动过程中的动态干涉,

  比如叶轮旋转时与壳体的间隙变化,轮毂转动时与刹车卡钳的安全距离,另一款工具仅能做静态干涉检查,动态间隙需要手动测量,对于做运动机构仿真的场景来说,前者的实用性更强。从结构设计的细节来看,叶轮的轮盘与叶片的连接位置,需要根据实际运行转速做加厚处理,避免高速旋转时叶片根部出现疲劳断裂,建模时需要在曲面生成后直接添加壁厚特征,同时保证壁厚均匀,避免铸造或3D打印时出现缩孔、填充不均的问题;轮毂的螺栓孔位置需要添加沉头结构,保证螺栓安装后端面不突出,同时中心孔需要做倒角处理,方便安装时的定位导向,这些细节特征的生成效率,也是衡量建模工具是否适配机械设计场景的重要指标。在实际生产对接环节,不同工具导出的中间格式文件,在CAM加工软件中的识别率也有差异,曲面质量高的模型导入加工软件后不需要做几何修复,可以直接生成刀路,而存在曲面缝隙、重叠面的模型,需要花费数小时做几何修复,严重影响加工排期。日常设计工作中选择建模工具,不能只看软件的宣传功能,要结合自身常做的零部件类型,比如常做流体类零部件的设计师,更看重曲面生成与编辑能力,常做标准传动类零部件的设计师,更看重标准件库的完备性与参数化修改效率,本次对比展示的两类构件,刚好覆盖了曲面造型与规则结构建模两类典型场景,能直观反映不同工具在机械设计场景下的适配性差异。
