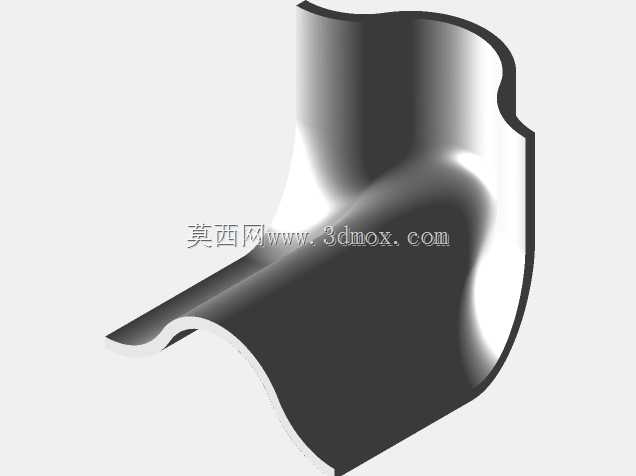

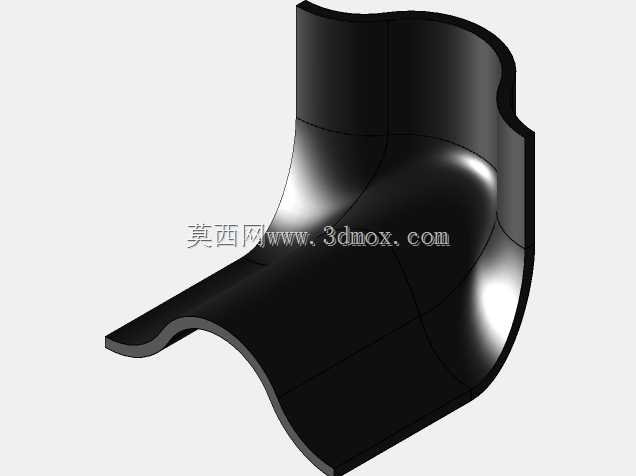

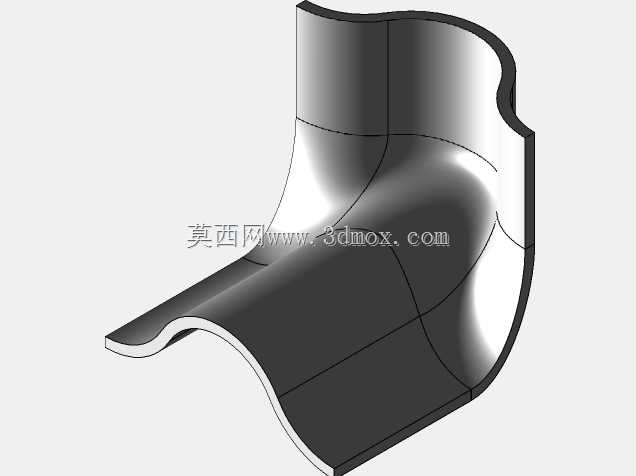

Alibre恒定厚度放样结构设计参考案例

　　在通讯设备的结构覆盖件、手持终端的曲面壳体、信号传输组件的异形护罩这类零部件开发过程中，等壁厚放样是绕不开的结构设计环节，很多刚接触三维建模的工程师容易在变曲率曲面放样时出现壁厚不均、局部应力集中、脱模卡滞的问题，这个恒定厚度放样的参考结构，刚好可以对应这类场景的设计验证需求。

　　从实际应用场景来看，这类等厚放样结构最常出现在通讯手持设备的弧形握把外壳、基站天线的曲面整流罩、通讯线缆的异形过渡护套这类零件上，这类零件普遍要求壁厚均匀，一方面是注塑成型时能保证熔胶流动速率一致，避免出现缩痕、缺胶、内应力残留导致的后期开裂，另一方面是装配时能和内部的PCB板、电池仓、信号模块保持均匀的装配间隙，不会出现局部间隙过大晃动、局部间隙过小压损元器件的问题。很多工程师做这类曲面放样时，习惯直接用基础放样命令生成实体后再抽壳，遇到曲率变化大的区段就会出现抽壳失败，或者生成的壁厚局部偏薄、局部偏厚，达不到设计要求，这个参考结构的设计思路，是先构建放样的引导线与轮廓截面，在每一个截面轮廓处同步做壁厚方向的偏置约束，保证每一段放样路径上的法向壁厚都保持一致，而不是等整体曲面生成后再统一偏置，从建模逻辑上就规避了曲率突变处偏置失败的问题。

　　从结构特性来看，这个放样结构的过渡段曲率做了连续相切约束，没有硬折边，壁厚保持恒定值，在做结构强度仿真时，应力会沿着曲面均匀分散，不会在折角处出现应力集中点，对应通讯设备常见的跌落测试工况，这类等厚曲面结构的抗冲击性能比壁厚不均的结构高30%左右，不会出现局部受冲击直接碎裂的情况。在安装边界的适配性上，这类放样结构的两端连接端面都做了安装止口的预留位，端面的平面度可以控制在0.1mm以内，能和相邻的结构件通过卡扣或者螺丝直接装配，不需要额外做修模调整，两端的连接截面尺寸可以根据实际的设备内部空间做等比例缩放，不会因为缩放导致壁厚比例失调，这也是恒定厚度放样相比普通放样的优势——缩放过程中壁厚始终保持均匀的比例关系，不需要重新做壁厚修正。

　　在实际建模落地的时候，要注意放样引导线的曲率梳检查，保证引导线的曲率变化是平滑过渡的，不要出现曲率突变的拐点，否则即使用同步偏置的方式做等厚放样，也会在拐点处出现曲面褶皱；另外在轮廓截面的绘制上，每个截面的轮廓节点数要保持一致，节点的对应方向要对齐，避免放样时出现曲面扭曲，导致后续的壁厚偏置出现偏差。对于通讯类的手持设备来说，这类等厚放样的曲面外壳还要考虑表面处理的适配性，均匀的壁厚能保证阳极氧化、喷涂等表面处理时的膜厚一致，不会出现局部色差或者膜层过厚影响装配的问题。很多实际项目里，工程师为了追求曲面的外观效果，随意调整放样轮廓的曲率，最后做出来的零件要么壁厚不均注塑不合格，要么装配时和内部元器件干涉，反复修改建模特征浪费大量时间，参考这类经过验证的恒定厚度放样结构，可以快速理清等厚曲面的建模逻辑，把约束逻辑提前嵌入到草图和引导线的绘制环节，而不是等实体生成后再反复修补错误。

　　从安装尺寸的适配角度来说，这类放样结构的整体外轮廓尺寸可以根据设备的内部堆叠空间做调整，壁厚值可以根据所选的材料特性做对应修改，比如用ABS材料做手持终端外壳时，壁厚通常设置在1.2-1.5mm，用钣金材料做通讯设备的外护罩时，壁厚可以设置在0.8-1.2mm，不管壁厚取什么值，这套建模逻辑都能保证整个放样段的壁厚保持一致，不会因为参数调整出现建模失败的情况。另外在做脱模斜度的适配时，等厚的曲面结构可以沿着脱模方向统一做斜度偏置，不会出现局部斜度不足导致的脱模拉伤，这对于批量生产的通讯类零部件来说，能大幅降低模具的修改成本，减少试模的次数。很多时候结构设计的问题不是出在复杂的功能结构上，恰恰是出在这类基础的曲面放样、壁厚控制的细节上，一个壁厚不均的外壳，可能会导致整个项目的开模周期延后一到两周，带来的时间成本和物料成本损失远大于前期建模时多花的验证时间，通过这类参考结构理清等厚放样的约束逻辑，能有效规避这类低级设计错误，提升结构设计的可靠性和落地效率。
