FreeCAD截面闭合报错问题实操解决方法

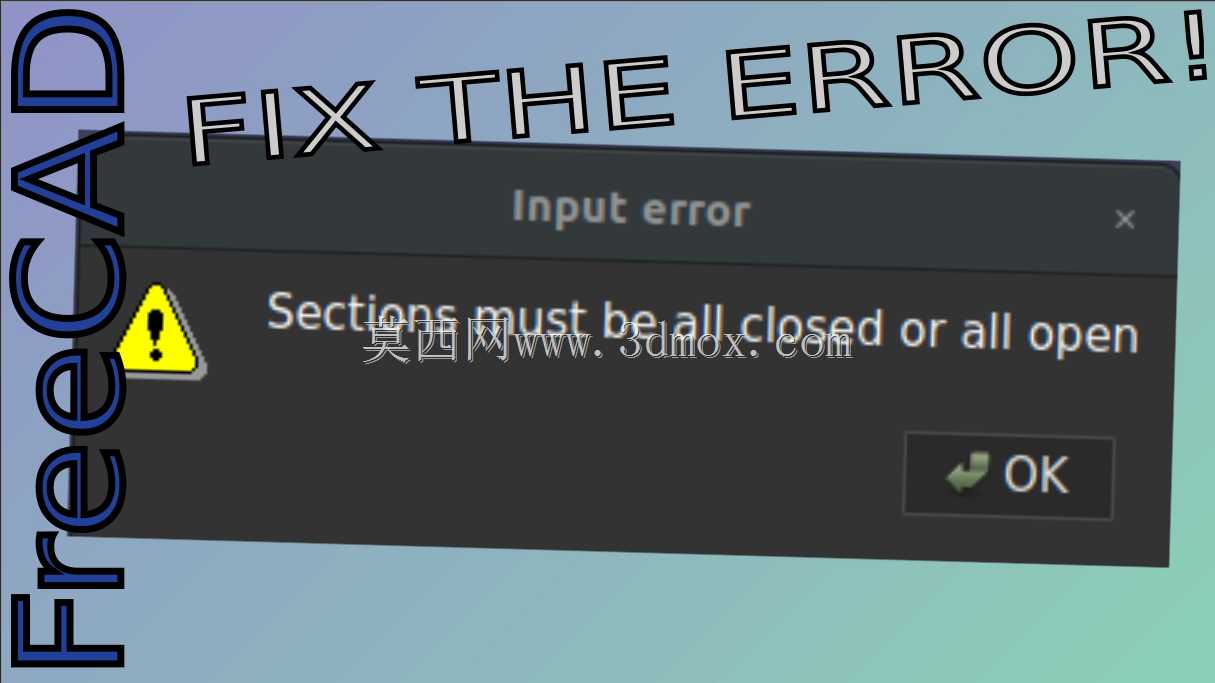

　　无法完成后续的实体特征生成。从问题排查的实际操作逻辑来看，解决这类报错首先要跳出逐段肉眼核对的低效思路，先利用软件自带的草图校验功能定位问题点位：首先进入草图编辑环境，关闭无关的基准面、参考元素显示，开启草图顶点捕捉提示，逐段检查轮廓线的端点重合状态，重点关注多段线衔接位置、圆弧与直线相切位置、复制线段的拼接位置，这些区域是微小缝隙、重复线段的高发区。很多时候报错的根源并非轮廓存在大段开放缺口，而是两段线的端点存在0.01mm以内的微小错位，或是某段线段被重复绘制了两次，导致系统识别时出现逻辑冲突，判定截面状态不统一。在设计思路层面，绘制需要生成实体特征的截面轮廓时，要从源头规避这类问题：绘制单段轮廓时尽量使用连续多段线工具，在日常三维结构建模过程中，不少使用FreeCAD开展草图绘制、特征拉伸操作的从业者，都会遇到截面必须全部关闭或全部打开的输入报错，这类报错往往出现在草图截面存在未闭合端点、多余开放线段、线段交叉重叠的场景下，直接打断后续的凸台拉伸、凹槽切除、旋转成型等特征生成流程，是机械结构建模、非标零件设计、工装夹具绘制环节中高频出现的操作类问题。从实际工程应用场景来看，这类报错常出现在通讯设备结构件绘制、小型五金零件截面设计、非标工装支撑板草图搭建的过程中，当设计人员导入外部二维线条、手动拼接多段轮廓线、复制粘贴已有草图线段时，很容易出现肉眼难以察觉的微小缝隙，或是误将构造线与轮廓线混淆，导致系统判定截面既存在闭合区域又存在开放线段，

　　减少独立线段的拼接次数；绘制完成后先执行轮廓闭合检查，确认所有参与实体生成的线段都形成连续的闭合环，或是明确保留开放线段用于曲面生成，不要让闭合轮廓与开放无约束线段混杂在同一个草图内；对于导入的外部DXF/DWG格式二维线条，要先执行线段合并、断点修复操作，删除重复的重叠线段，将零散的独立线段拼接为连续轮廓后，再执行后续的特征生成操作。从安装边界与操作适配的角度来看，这类报错的出现和软件版本、建模模块选择没有直接关联，无论是在Part设计工作台还是PartDesign工作台开展建模，只要涉及基于草图截面的实体生成操作，都会触发截面状态校验，因此不需要调整软件安装路径、更换运行环境，只需要聚焦草图本身的几何约束与线段状态即可完成修复。

　　实际操作中还要注意区分构造线与轮廓线的属性，很多设计人员会误将辅助定位用的构造线设置为实体轮廓线，导致系统将构造线识别为开放线段，与闭合的实际轮廓混杂触发报错，这类问题只需要将辅助线调整为构造线属性，排除在实体生成轮廓之外即可解决。另外在绘制带内部孔位的截面时，要确保外轮廓与内部孔轮廓都处于完全闭合状态，不要出现孔位线段与外轮廓线段交叉、孔位轮廓存在断点的情况，这类多环闭合截面如果某一个环存在开放缺口，同样会触发截面状态不统一的报错。在开展通讯类小型结构件、非标五金零件的建模工作时，很多零件的截面轮廓存在多段圆弧、多段直线衔接的复杂结构，逐段检查效率极低，这时候可以采用分段拉伸验证的方法：将复杂轮廓拆分为多个独立的小闭合区域，

　　逐段执行拉伸操作，定位到触发报错的具体轮廓段后，再针对性检查该段的端点重合、线段重复问题，大幅提升问题排查效率。还要注意草图中不要残留无约束的零散独立线段，很多设计人员在绘制过程中会误点生成短的零散线段，这些线段没有和主轮廓产生任何连接，属于无意义的开放几何元素，混杂在草图中时，系统会判定草图同时存在闭合轮廓与开放线段，直接触发报错，这类问题只需要删除草图中无关联的零散线段即可解决。从实际建模经验来看，这类报错不存在通用的一键修复按钮，所有的修复操作都要围绕草图几何元素的状态展开，核心是保证用于生成实体的所有轮廓环完全闭合，排除所有无关的开放线段、重复线段、交叉线段，让系统能够清晰识别截面的闭合状态，顺利完成后续的实体特征计算。在日常建模工作中养成绘制完成后即时校验草图状态的习惯，能够从源头避免这类报错出现，减少建模过程中的中断次数，提升复杂结构零件的建模效率，尤其是在绘制通讯设备内部安装支架、小型五金连接件这类轮廓相对复杂的零件时，草图阶段的状态校验能够避免后续特征生成、装配配合环节出现更多衍生问题。
