石油化工用Kenco KPFS-2-LR液位控制器

　　在石油开采、炼化以及化工生产的流体处理工段，气液分离器、三相分离器等承压设备是工艺链路里的核心单元，这类设备的运行稳定性很大程度上依赖于液位监测与控制元件的可靠性，一旦液位检测失准，轻则导致气相带液、液相串气影响下游工艺，重则引发设备超压、介质泄漏等安全事故，KPFS-2-LR型液位控制器就是针对这类严苛工况开发的专用液位控制元件。

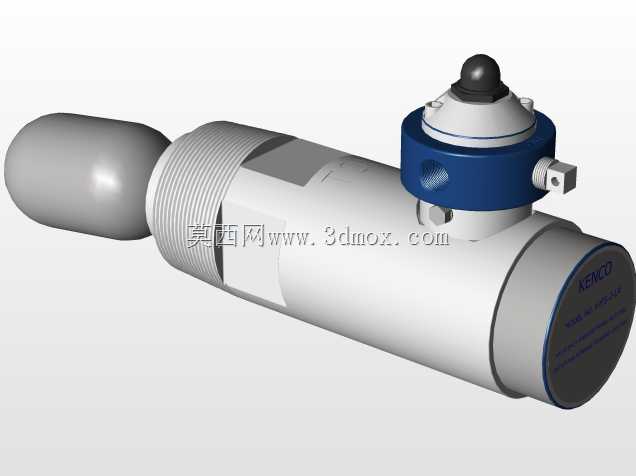

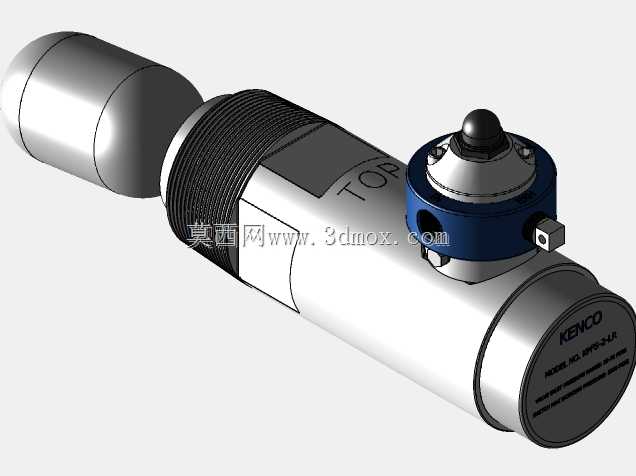

　　从实际安装场景来看，该控制器采用侧装式结构，主体为圆柱形承压壳体，壳体端部加工有2"NPT外安装螺纹，可直接旋合在分离器罐体侧壁预留的标准螺纹安装口上，无需额外制作焊接法兰或转接接头，能大幅降低现场安装的加工成本与装配工作量；壳体侧面预留的1/8"NPT端口可根据工艺需求接入压差引压管、信号反馈管路或者排污管路，适配不同的安装布局与控制逻辑。

　　在功能设计上，这款液位控制器采用浮球式液位检测原理，内置的磁性浮子会随罐内液位的升降沿导向杆上下移动，当液位到达设定的高报或低报阈值时，浮子内置的磁钢会触发顶部腔体内的干簧管动作，输出开关量信号给现场的PLC控制系统或者直接联动进液阀、排液阀的启停，实现液位的自动联锁控制。顶部的调节机构采用旋钮式结构，可在现场无需拆解壳体的情况下微调液位动作的阈值，适配不同工艺下的液位控制区间，调节部位设置了锁紧结构，避免设备运行过程中因振动导致阈值偏移。

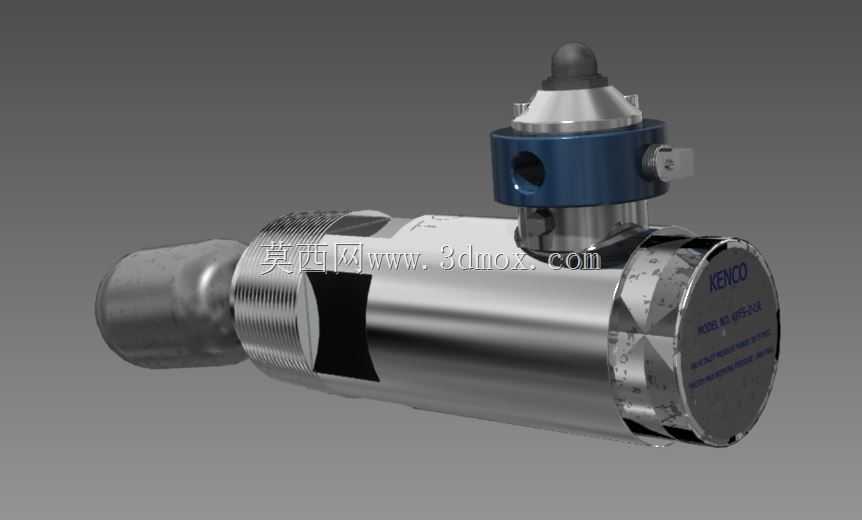

　　从结构设计的细节来看，主体承压壳体采用不锈钢材质加工，表面做了抛光处理，既能耐受石油、化工介质的腐蚀，也能减少介质中杂质在壳体表面的附着，降低长期运行后的卡滞风险；顶部的检测腔体与主壳体之间采用金属密封结构，相比橡胶密封能耐受更高的工作温度与压力，适配分离器内高温高压的工况环境；端部的视窗采用高强度透明材质加工，可在现场直接观察内部浮子的实际位置，方便运维人员快速判断设备运行状态，无需拆卸仪表即可完成初步故障排查。

　　在建模过程中，需要重点关注几个关键尺寸的还原：首先是2"NPT安装螺纹的牙型、螺距与有效旋合长度，必须符合美制一般密封管螺纹的标准公差要求，避免虚拟装配时出现干涉或者密封面不匹配的问题；其次是1/8"NPT侧端口的位置度，要保证端口轴线与主壳体轴线的垂直度，以及端口中心到安装螺纹定位面的距离，方便现场管路的对接；顶部调节旋钮的行程与锁紧结构的配合间隙也需要准确还原，确保模型能完整呈现设备的调节功能结构，方便后续做装配干涉检查与运维模拟。

　　这类液位控制器除了应用在油气分离器上，还可适配储液罐、冷凝水回收罐、油水分离设备等需要定点液位控制的工业场景，相比投入式液位计、超声波液位计等非接触式检测元件，这种机械式液位控制器不需要外接供电即可实现基础的开关量控制，在防爆要求高、供电不便的野外采油站点、偏远化工装置区有更强的适配性，且结构简单可靠，日常维护仅需定期清理浮子上附着的杂质即可，运维成本远低于电子类液位检测元件。

　　建模时对壳体表面的标识、接口处的倒角、密封槽的尺寸都做了1:1还原，所有配合面的公差都参考了工业仪表的通用设计规范，既可以用于化工设备的整体装配仿真，也可以作为液位控制类元件的选型参考模型，帮助结构设计人员快速完成设备布局与管路排布，减少重复建模的工作量。
