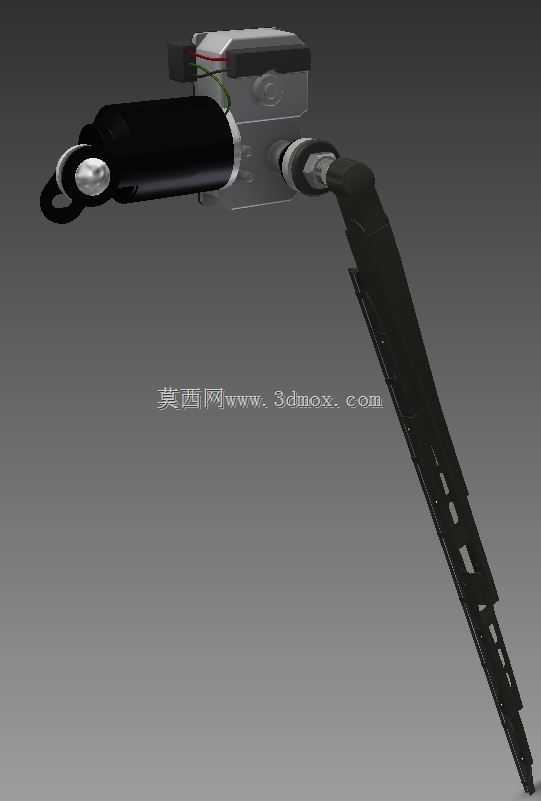

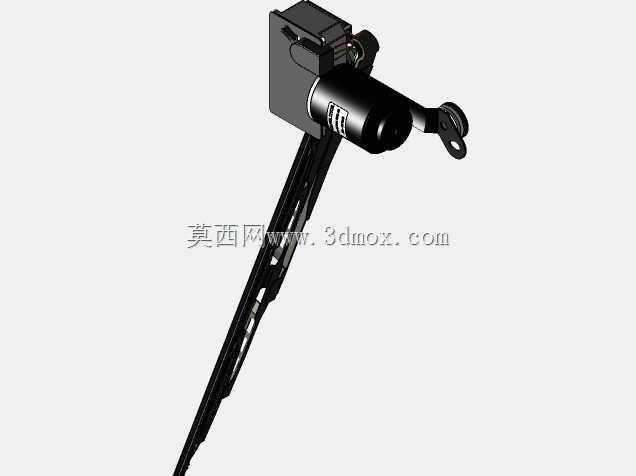

通用配套挡风玻璃雨刮器总成结构

　　在非道路移动机械、定制改装作业设备以及农用拖拉机的前挡风视野保障系统中，雨刮器总成是直接决定雨天、扬尘工况下作业安全的核心部件，这套适配多场景的通用型雨刮结构，从安装适配性到刮擦覆盖逻辑都做了针对性的工程优化。不同于乘用车辆的专车专用雨刮结构，这套总成在设计之初就考虑到跨设备适配的需求，驱动端采用标准化的法兰安装接口，安装孔位的节圆尺寸兼容多数工程设备驾驶室前围的预留开孔，不需要对驾驶室钣金做二次切割改造就能完成固定，驱动电机的输出轴轴线与挡风玻璃曲面的法向夹角控制在合理区间，避免雨刮臂长期运行出现偏磨、抖动的问题。

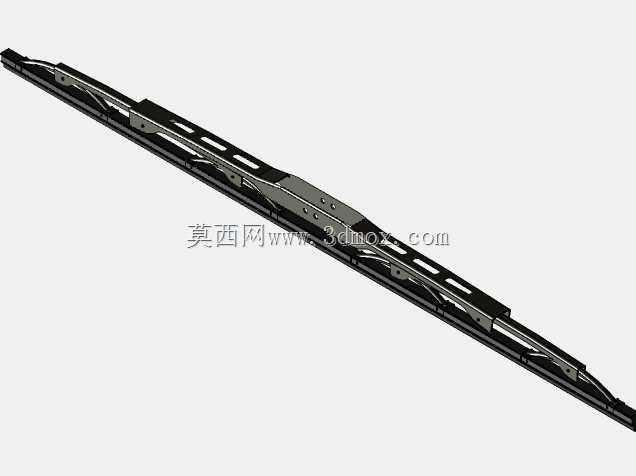

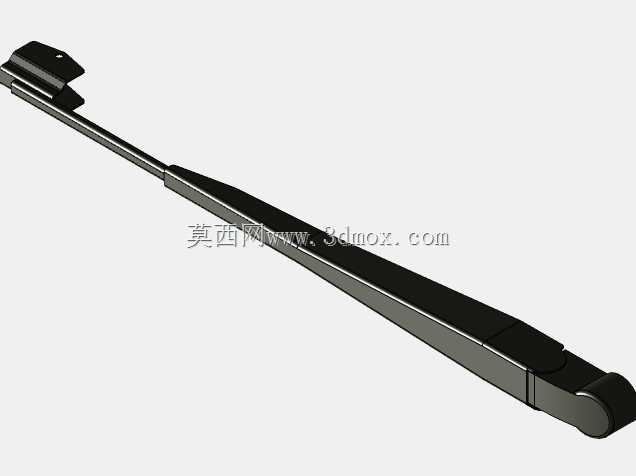

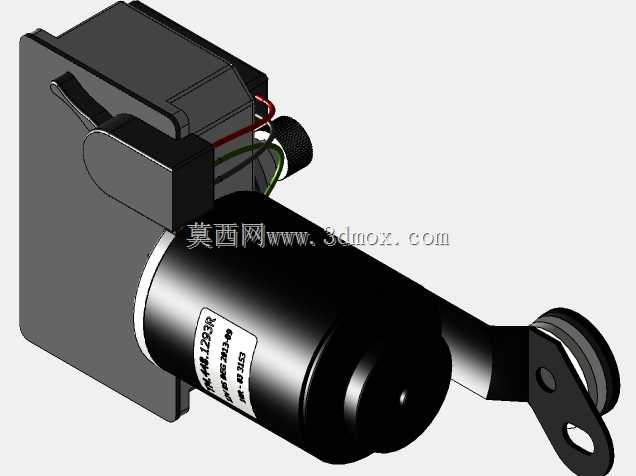

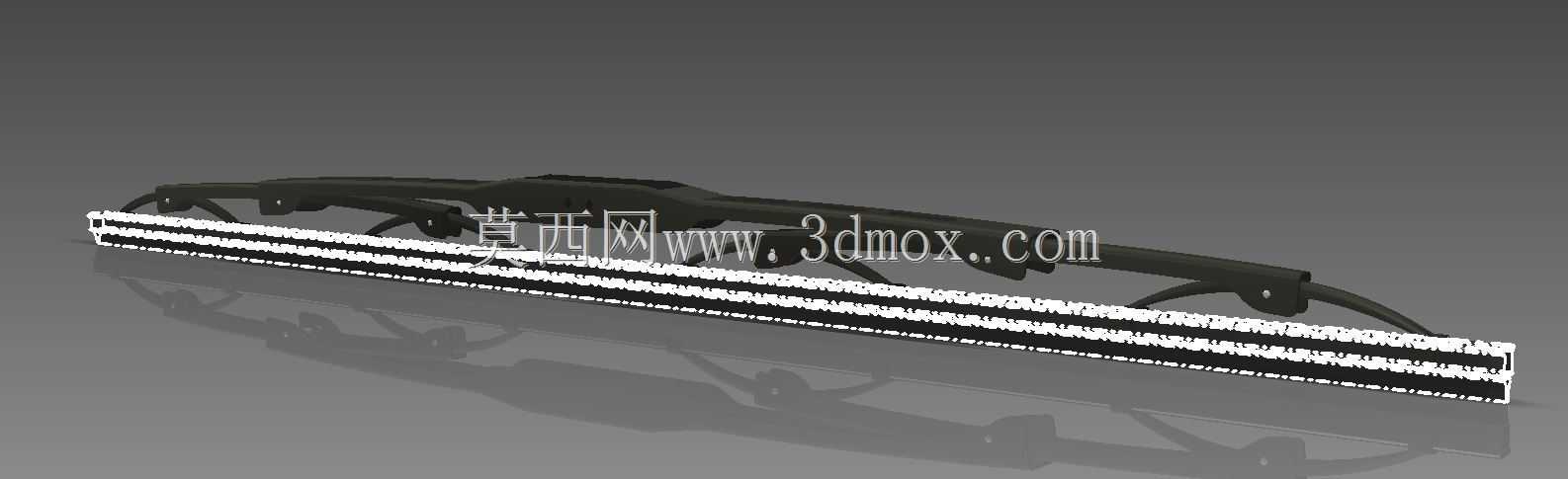

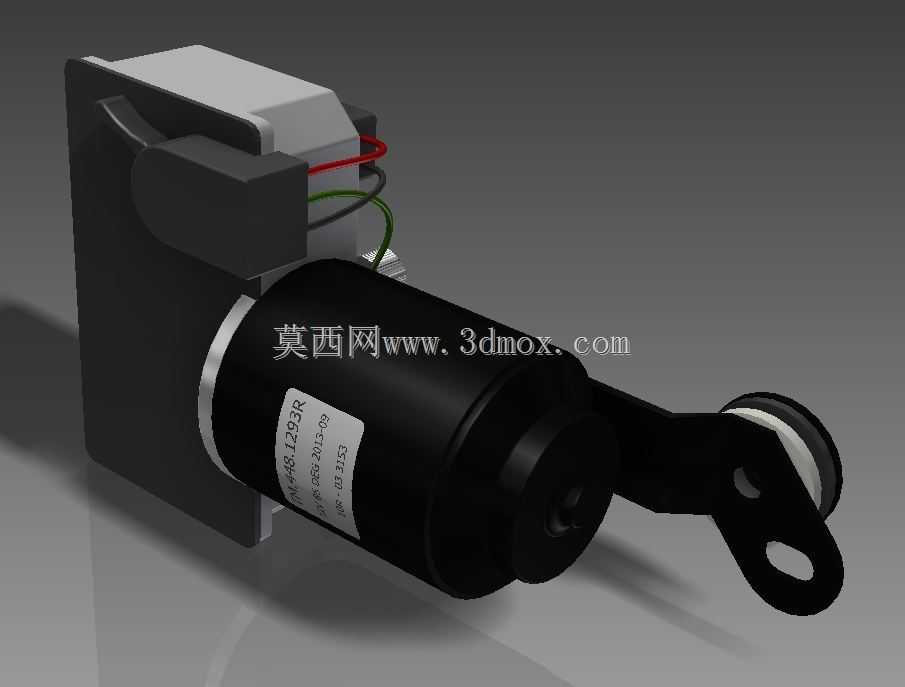

　　从功能实现逻辑来看，这套总成的驱动部分集成了减速机构与复位触点，输出扭矩覆盖常规单臂雨刮的负载需求，哪怕玻璃表面附着泥浆、落叶这类附着力较强的杂物，刮臂输出的下压力也能保证胶条贴合玻璃表面完成清洁，不会出现跳刮、漏刮的情况。雨刮臂采用分段式压合结构，臂身的冲压型材做了加强筋处理，在高速刮动过程中不会出现臂身颤振，连接转轴位置的衬套采用耐磨自润滑材质，长期暴露在户外温差变化、紫外线照射的工况下，也不会出现卡滞、异响的问题。刮片部分的支撑骨架采用多节点压爪结构，能顺着不同曲率的挡风玻璃表面自适应贴合，不管是平面玻璃还是小弧度曲面玻璃，刮片整个长度方向的胶条都能均匀压在玻璃表面，不会出现两端压力不足、中间压力过大导致的刮痕残留。

　　在安装边界的尺寸控制上，驱动主体的外轮廓尺寸做了紧凑化处理，安装后突出前围钣金的高度控制在较小范围，不会占用驾驶室内部的仪表台布置空间，线束引出端做了防水密封结构，适配户外作业设备的高压水枪冲洗需求，不会出现进水短路的故障。雨刮臂的摆动角度可以通过内部限位结构做小范围调整，适配不同高度、宽度的挡风玻璃尺寸，用户在选型时只需要确认安装法兰的孔位匹配、刮片长度覆盖视野需求，就能直接完成装配，不需要额外定制转接支架。

　　实际应用场景中，这套总成除了适配农用拖拉机的前挡风清洁，也可以用在小型工程设备、定制改装作业车辆、固定作业岗亭的挡风玻璃上，通用化的接口设计让备件替换的成本大幅降低，不需要针对单一设备型号找专属配件。设计过程中对运动干涉做了全行程校核，雨刮臂在上下摆动的两个极限位置，都不会和挡风玻璃边框、周边的外饰件发生碰撞，刮片的运动覆盖范围刚好匹配驾驶员前方的主视野区域，在保证清洁效果的前提下，尽可能减小雨刮运动对驾驶员视线的干扰。

　　结构细节上，驱动部分的壳体采用压铸铝合金材质，兼顾散热性能与结构强度，雨刮臂的表面做了喷塑防腐处理，在高湿度、多扬尘的作业环境下也不会出现锈蚀脱落的问题，连接位置的紧固件全部采用不锈钢材质，避免长期使用后锈死无法拆卸维护。整套结构的运动副都预留了合理的配合间隙，不会因为低温环境下的零件收缩出现卡滞，也不会因为高温暴晒后的零件膨胀出现运转阻力过大的情况，能适应不同地域、不同工况下的使用需求。
