一英寸顶部直径迷你铣床用真空吸附垫结构

　　在小型桌面级CNC铣床的实际加工场景中，薄型、异形小零件的装夹始终是困扰一线操机人员的常见问题，常规台钳装夹容易夹伤工件侧壁，压板固定又会占用加工走刀空间，针对轮廓边缘需要完整走刀的小件，真空吸附装夹是兼顾装夹效率与加工可达性的优选方案，这款顶部直径1英寸的真空垫正是为适配改装CNC的迷你铣床设计的专用吸附工装。从实际使用逻辑来看，这类小型真空垫不需要搭配大流量工业真空泵，依托小型真空发生器即可产生足够吸附力，适合固定亚克力、赛钢、薄铝片等易变形的小型加工件，在加工PCB样板、小型结构件面板、薄型标识牌等工件时，不需要额外制作定制夹具，将真空垫固定在机床工作台的通用固定板上即可快速完成装夹，省去了反复打表找正夹具的辅助时间。

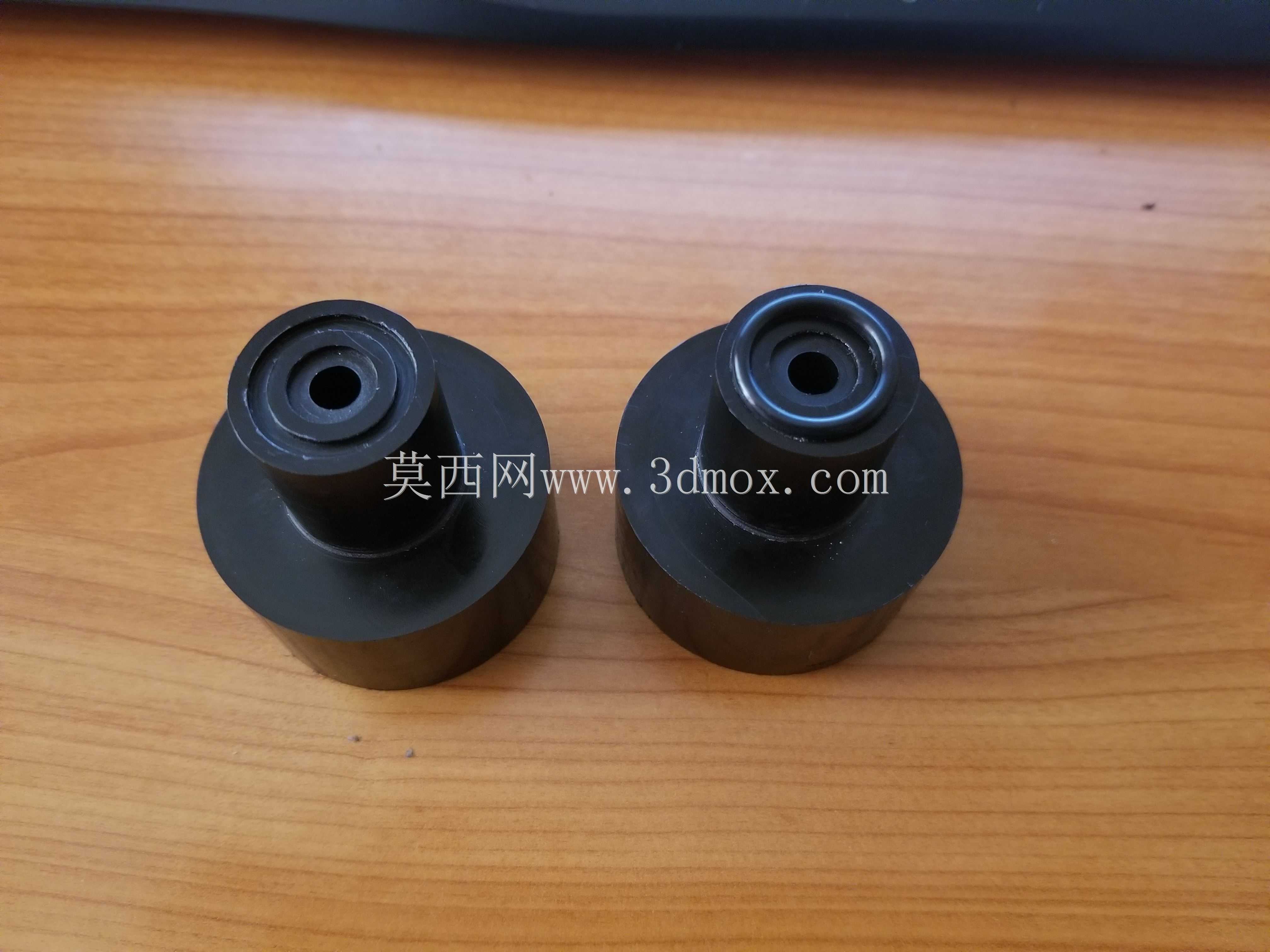

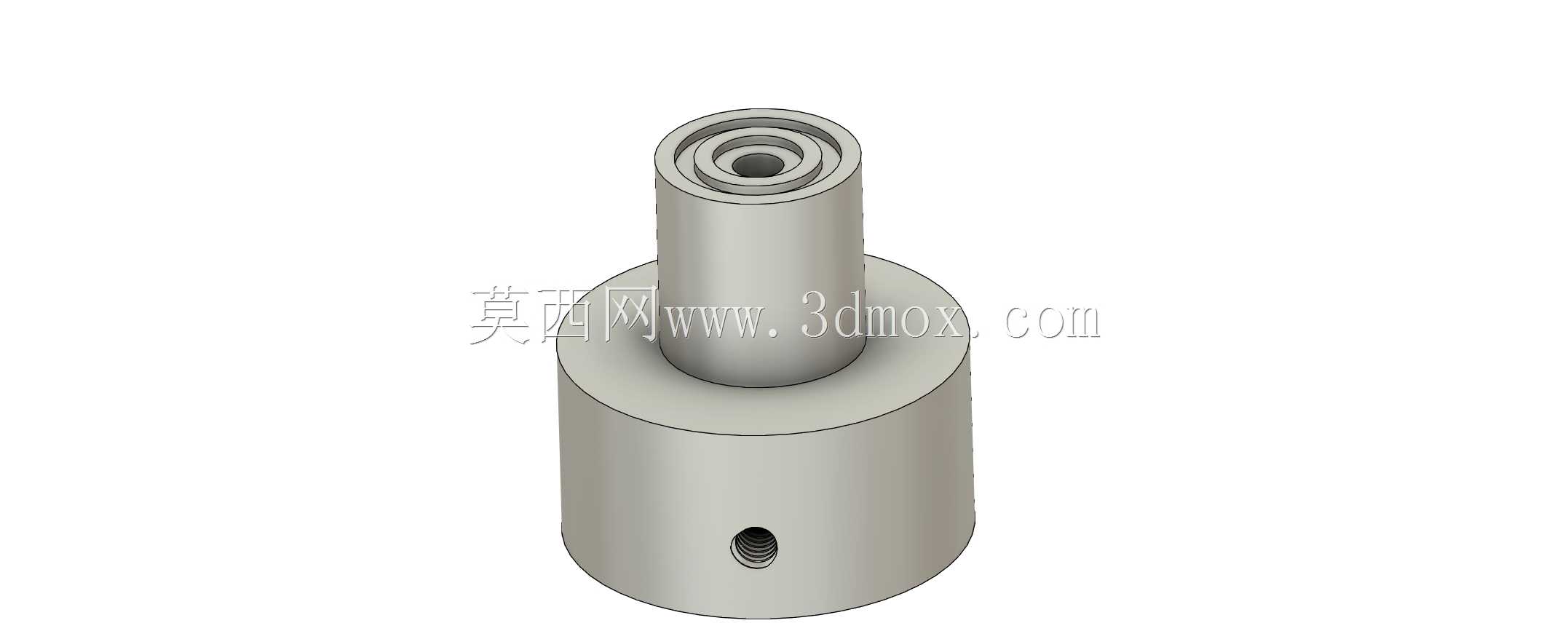

　　这款真空垫采用阶梯同轴结构设计，下部为大直径圆柱基座，上部为直径1英寸的同轴凸台，基座侧面开有标准内螺纹孔，用于连接真空管路，避免管路从顶部接入干涉加工路径；上部凸台内部设计有同轴阶梯通孔，最上端为吸附工作面，内部阶梯结构用于适配标准Danco#12规格O型圈，通过O型圈实现吸附腔的密封，不需要额外涂抹密封胶即可保证真空度稳定。设计过程中最初的方案是直接在凸台端面开设环形密封槽安装O型圈，后续实际测试发现1英寸直径的吸附面积偏小，在加工切削力稍大的铝件时容易出现工件滑移，因此保留该结构作为基础方案，可供使用者根据自身加工的工件尺寸、材质调整吸附面直径、密封槽位置，也可在基座上扩展安装定位销，实现工件的快速定位。从安装边界来看，

　　下部大直径基座的外圆尺寸适配迷你铣床通用固定板的常规装夹间距，既可以用台钳直接夹持基座外圆完成固定，也可以在基座端面加工沉头孔，通过螺丝直接锁附在机床工作台上，基座侧面的螺纹孔轴线与基座端面平行，接入气管后管路走向沿工作台平面排布，不会超出工作台的安全行程范围，不会在Z轴向下走刀时出现撞管风险。上部1英寸直径的凸台高度经过适配，凸台顶面高出基座端面足够距离，在加工带有向下翻边的小型工件时，工件边缘不会与基座端面发生干涉，可完整走刀加工工件外轮廓。材质选用上适配delrin也就是赛钢材质加工，这种材料本身自润滑性好、切削加工难度低，自身变形量小，作为真空垫基座不会因为车间温度变化出现明显形变导致密封失效，同时材料硬度适中，

　　即使刀具意外走偏撞到吸附垫，也不会直接崩断刀具，能降低小型机床的刀具损耗成本。实际使用时需要注意，这类小直径真空垫适合吸附面积不小于凸台端面的平整工件，如果工件表面存在明显凹凸纹理，需要在吸附垫端面增加薄型多孔发泡垫作为缓冲密封层，填补工件表面的不平整间隙，避免真空泄漏导致吸附力不足；如果需要加工更小尺寸的零件，也可在该结构基础上，在上部凸台端面加装定制的吸附转接板，扩展吸附区域的形状，适配异形工件的装夹需求。对于桌面级迷你铣床的使用者来说，这类小型真空工装不需要复杂的配套附件，只要设备本身带有通用固定板接口，即可快速投入使用，相比定制化的真空吸盘成本更低，调整灵活度更高，既可以单独使用单个真空垫吸附小型工件，也可以多个同规格真空垫阵列排布，吸附尺寸更大的薄板类工件，适配不同的加工需求。结构上没有复杂的异形曲面，常规三轴铣床即可完成全部加工工序，不需要四轴、五轴设备辅助，普通操机人员即可按照尺寸参数自主加工制作，后期维护也十分简便，只需要定期更换端面的O型密封圈即可保证吸附性能稳定，不需要复杂的拆解保养。
