12x20规格磨机多孔定位固定板结构

　　这类多孔定位固定板，核心应用场景集中在小型磨削、铣削加工工位的工件装夹环节，区别于常规一体式磨床工作台，这类模块化基板可以灵活适配不同尺寸的小型加工件，不需要在主机工作台上反复打孔攻丝，避免破坏主机工作台的基准平面精度。实际生产中，小型作坊类的磨削加工、微型铣床加工工位经常遇到多品种小批量的加工需求，每次更换工件类型都重新调整装夹位置、找正基准会耗费大量辅助工时，这类带阵列孔系的固定板，就是为了快速搭建柔性装夹平台设计的。

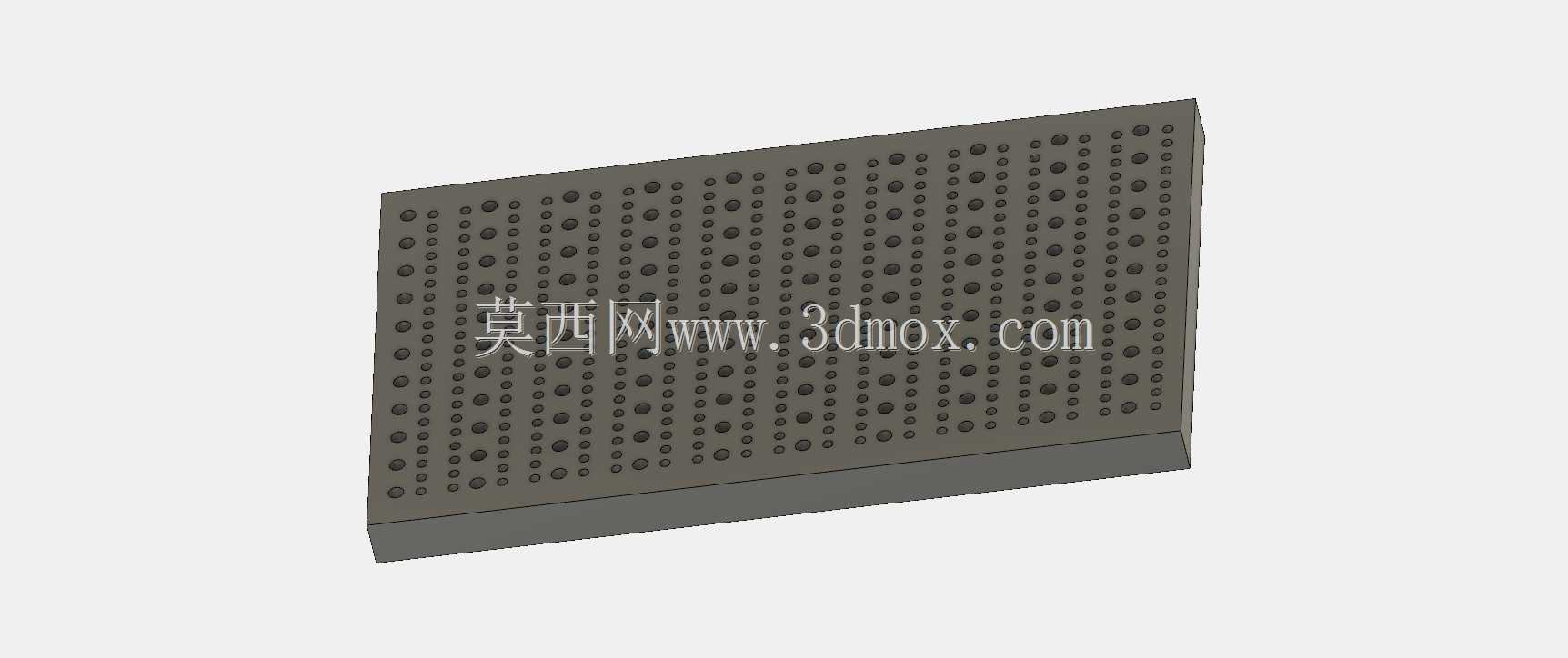

　　从功能特性来看，板体上的阵列孔包含不同孔径的安装孔位，部分孔位做了倒角处理，既可以穿入螺栓直接压紧工件，也可以插入定位销实现工件的快速定位，不需要每次装夹都打表找正基准，只要将工件的定位基准对准板上对应的销孔，插入定位销就能完成初步定位，后续压紧操作的效率能提升40%以上。板体底部带一体式的折边结构，这个结构不是冗余设计，安装时折边可以卡在磨床或者铣床工作台的T型槽侧沿，限制板体在加工过程中受切削力产生的横向窜动，不需要额外在板体侧面加装顶紧块，减少安装时的辅助零件数量。

　　设计这类板件的时候，首先要考虑的是安装边界的匹配性，板体的整体长宽尺寸控制在12x20的规格区间，刚好适配多数小型磨床、微型铣床的工作台有效行程，不会出现板体超出工作台范围、导致加工行程不足的问题。板体厚度的选取要兼顾刚性和重量，太薄的板件在压紧工件时容易产生翘曲变形，导致装夹后的工件基准面倾斜，加工出来的零件平面度达不到要求；太厚的板件则会占用过多的Z轴行程，导致高度较高的工件无法装夹，甚至会出现砂轮或者铣刀无法到达加工面的问题。孔系的排布逻辑是按照等间距网格布局，同时在网格节点上搭配不同孔径的孔位，小孔用于穿入M6、M8的压紧螺栓，大孔用于插入定位销或者安装快速夹钳，孔位的间距经过反复验证，既不会因为孔太密导致板体刚性下降，也不会因为孔间距太大，导致小型工件找不到合适的装夹点位。

　　孔口的倒角处理是容易被忽略的细节，没有倒角的孔口在穿入螺栓或者定位销时，很容易因为孔口的毛刺刮伤螺栓螺纹或者定位销的圆柱面，长期使用后会导致定位精度下降，做了倒角之后，不仅能去除孔口的加工毛刺，还能给螺栓、定位销起到导入作用，装夹时不需要反复对准孔位，能加快装夹速度。板体的底面需要做精磨处理，平面度控制在0.02mm以内，和工作台面贴合时不会出现间隙，避免加工过程中板体产生振动，影响工件的表面加工质量。

　　实际使用中，这类固定板不仅可以用于磨机的工件装夹，也可以直接装在微型铣床上，作为通用的装夹基板使用，搭配不同的压板、定位销、快速夹钳，就能装夹不同形状的小型零件，比如小型金属块、异形结构件、塑料样件等，不需要针对每种零件制作专用夹具，能大幅降低小批量加工的夹具制作成本。安装时只需要将板体底部的折边卡在工作台的侧沿，用两个T型螺栓在板体两端锁紧，就能完成板体的固定，整个安装过程不超过十分钟，后续更换加工工件时，只需要调整压板和定位销的位置，不需要重新拆装整块基板。

　　在加工这类板件的过程中，要注意先完成板体六个面的粗加工，留0.2mm左右的精磨余量，再进行孔系的钻削、攻丝加工，最后再精磨上下两个平面，这样可以避免钻孔攻丝时产生的应力导致板体变形，保证最终成品的平面度。孔系加工时要采用数控钻床或者加工中心加工，保证每个孔的位置精度在0.05mm以内，这样不同板件之间的孔位可以通用，后续如果需要扩展工作台面积，多块同规格的板可以拼接在一起，孔位能够完全对齐，不会出现定位销插不进的问题。
