镀锌钢液压管路异径适配接头结构

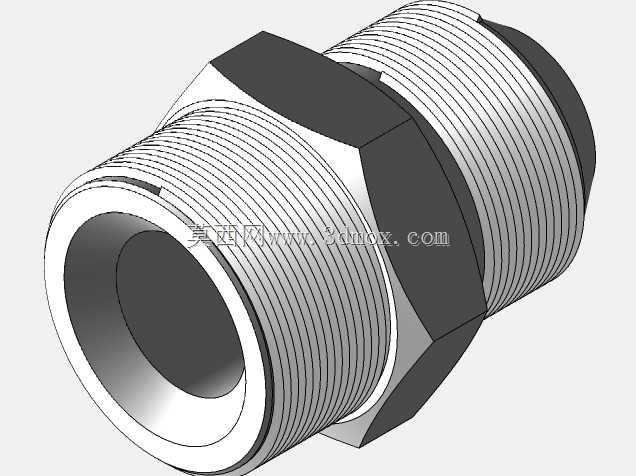

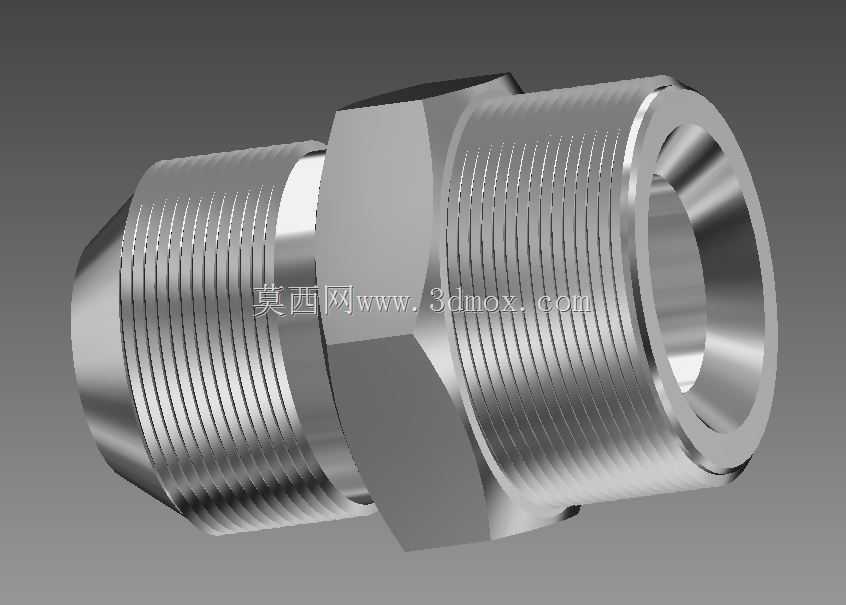

　　在液压系统的管路布设作业中，不同通径、不同连接标准的管路对接一直是现场装配与设备改造环节的常见痛点，这款适配接头正是针对这类场景开发的管路连接件，主体采用镀锌钢材质加工，兼顾了液压工况下的结构强度与基础防腐蚀能力，能够适配常规矿物液压油、乳化液等常见液压工作介质的使用环境。从结构设计来看，接头两端分别采用JIC37度扩口连接端与NPT锥管螺纹连接端，其中JIC端依靠扩口面与接头体锥面的金属硬密封实现可靠连接，抗振动松脱能力较强，多用于设备端的管路引出位置；NPT端依靠螺纹自身的锥度配合密封填料实现管路侧的密封连接，安装时不需要额外加工密封端面，适配现场预制的普通锥螺纹管路，

　　两种连接形式的组合能够直接实现32通径JIC接口与32规格NPT接口的无转接通连，省去了多接头串联带来的密封点增多、流阻增大的问题。接头中部设计有外六角扳拧结构，六角的对边尺寸充分考虑了常规开口扳手、套筒的操作空间，安装时不需要额外定制工装，现场装配时可以直接施加标准拧紧力矩，不会因为扳拧位置不足导致接头装配不到位或者表面镀层损伤。从流道设计来看，接头内部采用等通径直通孔设计，没有突兀的变径台阶或者流道缩颈，液压油流经时的局部压力损失控制在较低水平，能够避免高速油液在接头内部产生紊流、啸叫，也能减少长期使用过程中流道冲蚀带来的密封失效风险。在安装边界上，接头的整体轴向长度经过优化，在保证两端螺纹啮合长度、

　　扳拧空间的前提下尽可能压缩了轴向尺寸，能够适配安装空间紧凑的阀组集成块、工程机械液压阀岛周边的管路布设场景，不会因为接头长度过长导致周边管路干涉。接头的所有加工棱边都做了倒钝处理，外螺纹起始端加工有引导倒角，安装时不会刮伤密封件、也不会因为螺纹对中困难导致错牙损伤螺纹副。镀锌层的厚度满足常规工业环境下的防锈要求，在非强酸强碱、高盐雾的常规车间、工程机械作业环境下，能够长期保持表面不产生锈蚀，减少后期维护更换的频次。在实际选型应用中，这类接头多用于液压站改造、设备管路维修、非标液压系统集成场景，当现场存在JIC扩口管路与NPT锥螺纹管路需要对接，且两端通径均为32规格时，可以直接选用该接头完成连接，不需要额外采购过渡接头、

　　变径接头进行组合装配，既能够减少管路装配的密封点数量，降低泄漏风险，也能压缩管路装配的整体成本，缩短现场安装的作业周期。建模过程中，接头的螺纹特征按照标准牙型进行建模还原，六角扳拧部位的尺寸公差、两端密封面的粗糙度要求都在模型结构中做了对应体现，能够直接用于管路干涉检查、装配模拟、BOM清单统计等设计环节，也可以作为液压管路系统数字孪生模型的基础元件使用。
