镀锌钢JIC转NPT液压适配接头结构

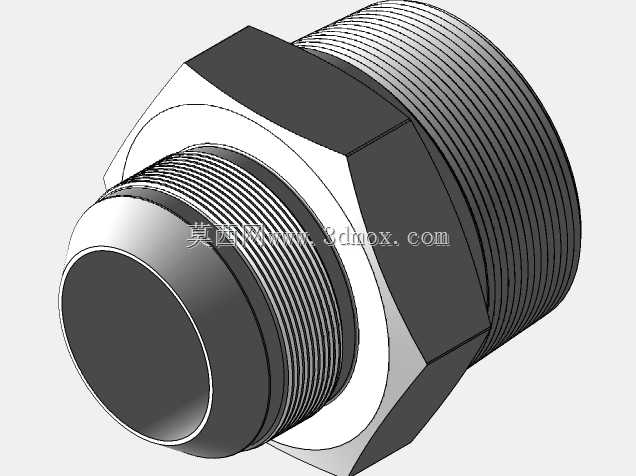

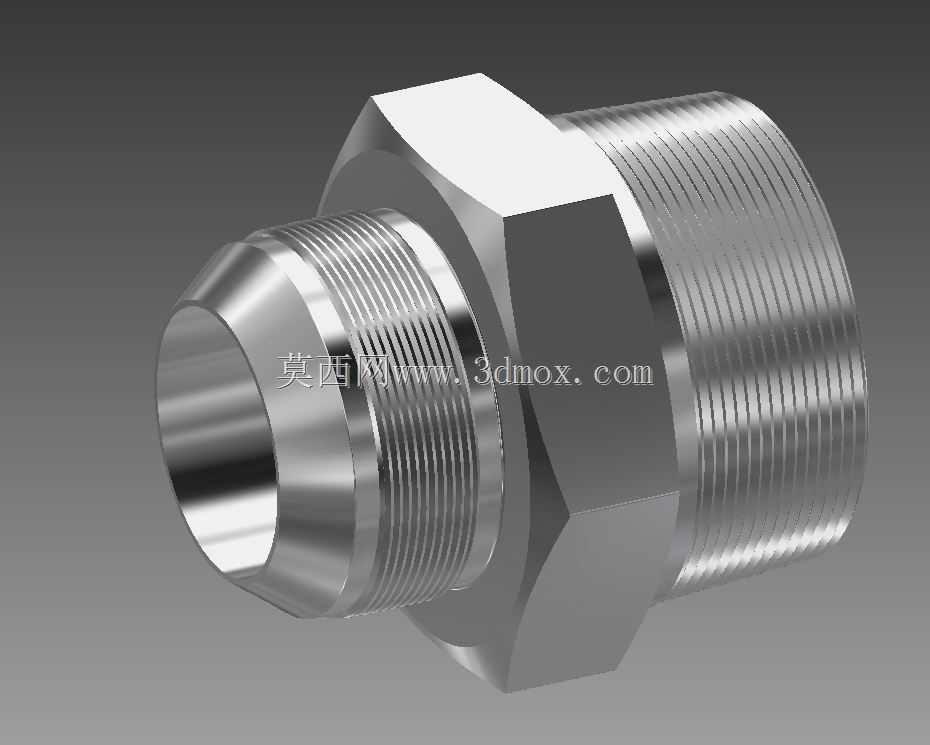

　　在液压系统的管路布设场景中，不同标准螺纹接口的衔接一直是现场装配与设备改造中常见的痛点，这款适配接头正是针对24号JIC外螺纹与32号NPT外螺纹的转接需求设计，解决两类螺纹制式无法直接对接的管路连接问题。从实际应用场景来看，这类接头广泛出现在工程机械液压管路改造、工业液压站阀组外接管路、农用机械液压输出端转接等工况中，尤其在老旧液压设备的管路替换作业中，经常会遇到新旧元件螺纹标准不统一的情况，这类双外丝直通适配接头可以在不改动原有管路布局、不额外增加过渡转接头数量的前提下完成接口匹配，减少管路节点数量，降低泄漏风险。从结构设计思路来看，接头主体采用直通式对称布局，中间设置六角拧动工位，六角对边尺寸匹配常规液压扳手的开口规格，

　　装配时可以直接用标准开口扳手或套筒卡紧施力，不需要定制专用工装，现场装配效率更高。接头两端分别加工对应标准的外螺纹，JIC端采用37度扩口密封结构，这一结构在中高压液压系统中应用极为广泛，依靠扩口面与接头体锥面的金属硬密封实现密封效果，不需要额外加装密封垫片，耐温范围宽，抗压力波动能力强，适配矿物液压油、乳化液等多种常规液压介质；NPT端采用60度锥管螺纹结构，依靠螺纹牙型本身的过盈挤压实现密封，装配时配合少量密封胶或聚四氟乙烯带即可达到可靠的密封效果，是北美地区液压系统、气动系统中极为常用的螺纹制式。从外形尺寸与安装边界来看，接头两端螺纹的公称尺寸分别对应24规格JIC与32规格NPT，中间六角段的外径大于两端螺纹大径，

　　装配时可以为扳手提供足够的受力面，同时六角段的轴向长度经过优化，既不会因为过长导致整体接头重量增加、管路占用空间变大，也不会因为过短导致扳手卡接时容易滑脱。接头整体采用镀锌钢材质，表面镀锌层可以有效抵御液压管路常见的潮湿、油污腐蚀环境，延长接头的户外使用寿命，同时钢材本身的强度可以满足中高压液压系统的工作压力要求，不会在系统压力冲击下出现变形、裂纹等失效问题。在建模过程中，需要重点还原两端螺纹的牙型细节、JIC端的37度锥面角度、NPT端的锥度比例，以及中间六角的对边尺寸与倒角细节，这些尺寸直接关系到后续装配时的干涉检查、密封面匹配度验证，尤其是JIC端的锥面角度如果出现偏差，装配后会出现密封面贴合不严，系统升压后容易出现渗漏问题；

　　NPT端的螺纹锥度如果不符合标准，会出现螺纹拧入深度不足或者过盈量过大导致螺纹胀裂的问题。另外接头两端的螺纹收尾处都设计有退刀槽结构，退刀槽的宽度与深度既满足机械加工时的退刀需求，也不会因为槽体过深导致接头整体强度下降，在建模时需要准确还原退刀槽的位置与尺寸，避免后续做有限元强度分析时出现应力集中的误判。这类直通式液压适配接头在管路系统中属于用量较大的基础连接件，虽然结构不复杂，但是每一处尺寸细节都直接影响实际装配后的使用可靠性，建模时需要严格对应相关螺纹标准与密封结构尺寸，保证模型可以直接用于管路装配干涉检查、物料清单统计、装配工艺模拟等实际工程场景。
