镀锌钢双外丝液压适配接头结构

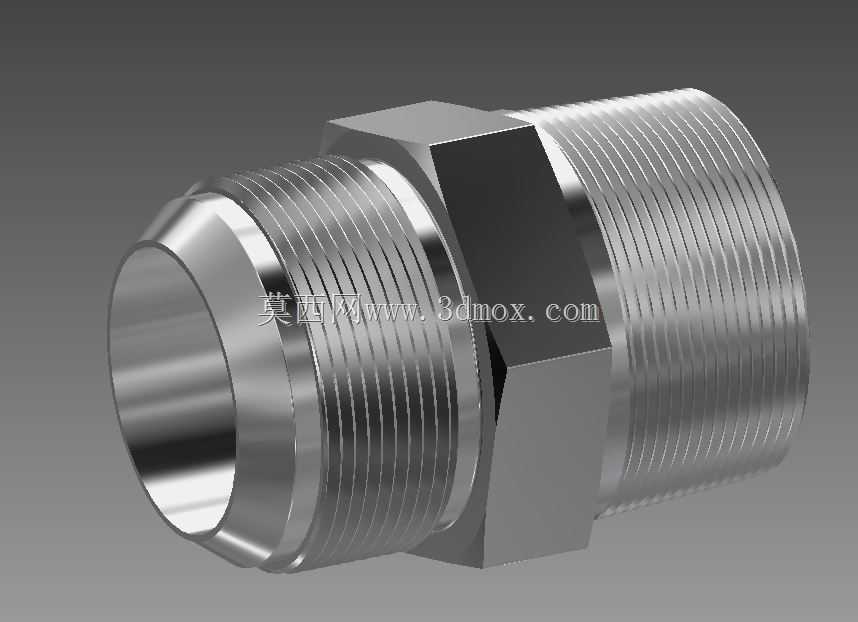

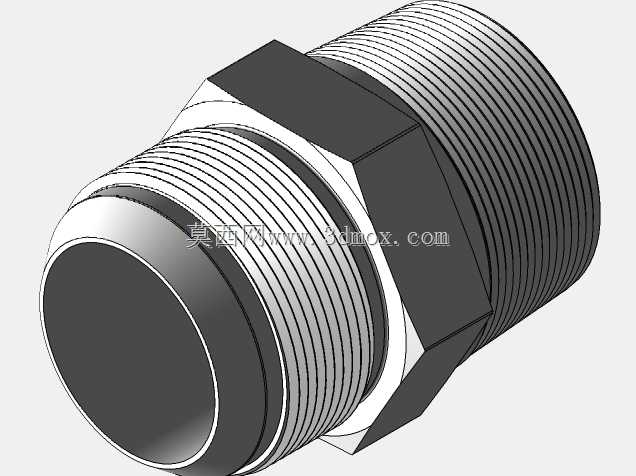

　　在液压系统的管路布设场景里，这类适配接头是解决不同标准螺纹端口对接问题的核心连接件，常见于工程机械液压站、机床液压夹紧回路、农用机械液压输出端的管路改造与常规装配环节，主要承担两端不同规格或标准螺纹管路的连通作用，让液压油在密闭管路内完成压力传递，不会因为端口螺纹标准不匹配出现渗漏、连接滑脱的问题。从结构设计来看，接头采用中间六角棱柱的主体结构，这个六角段的尺寸完全适配标准开口扳手的咬合尺寸，现场装配时不需要额外定制工装，用常规呆扳手就能完成拧紧作业，六角段的两个端面分别衔接两端的外螺纹段，螺纹加工时严格控制牙型角与螺距公差，保证和对应内螺纹端口旋合时的配合间隙控制在密封允许范围内，不需要额外缠绕过多生料带，

　　依靠螺纹本身的配合精度加上端面密封件就能实现高压下的密封效果。接头两端的螺纹分别对应JIC标准与NPT标准的24号规格，适配的管路通径匹配24mm的液压管路通流需求，整体长度控制在常规管路安装的预留空间范围内，不会因为接头过长导致管路布设时出现与周边结构件干涉的问题，两端螺纹的收尾段都做了退刀槽设计，避免螺纹加工到六角端面时出现牙型破损，同时也能让对接的管路端面完全贴合到六角段的侧端面，保证密封面的完全贴合。材质选用镀锌钢，是考虑到液压系统的工作环境往往存在油污、潮湿的情况，镀锌层能在钢材基体表面形成钝化防护层，避免长期使用过程中出现锈蚀，导致螺纹咬合失效或者锈渣脱落进入液压回路，堵塞液压阀或者阻尼孔，影响整个液压系统的运行稳定性。

　　建模过程中，先确定两端螺纹的基准轴线，保证两段螺纹的同轴度公差控制在机械设计要求的范围内，避免装配后出现管路别劲的问题，中间六角段的棱边都做了微小的倒角处理，去除加工过程中产生的飞边毛刺，避免装配时划伤操作人员的手部，同时也能减少应力集中，在高压脉冲载荷的长期作用下，不会在六角与螺纹段的衔接位置出现应力断裂的问题。实际选型时，需要确认两端对接端口的螺纹标准，避免出现螺纹牙型不匹配导致的无法旋合问题，安装时的拧紧力矩要匹配镀锌钢材质的强度范围，不能过度拧紧导致螺纹滑牙或者六角段变形，日常维护时只需要检查接头位置是否有渗油痕迹，不需要频繁拆卸，这类接头的设计寿命完全能匹配整套液压系统的全生命周期使用需求，在常规的21MPa工作压力下能稳定运行，不会出现结构变形或者密封失效的问题。
