镀锌钢液压管路适配接头结构设计

　　在液压系统的管路布设场景中，不同标准接口的元件衔接一直是现场装配与系统集成阶段的常见痛点，这款适配接头正是针对两类主流液压接口的转换需求开发的结构件。从实际应用场景来看，这类接头广泛出现在中小型液压站的油路改造、工程机械液压管路的现场维修、工业液压设备的出厂预装环节，尤其适配工作压力在中高压区间的液压回路，能够解决JIC扩口式端口与NPT锥螺纹端口无法直接对接的装配难题，避免管路改装时额外增加转接段带来的泄漏风险与流阻损失。

　　从功能特性层面看，接头主体采用镀锌钢材质，表面镀锌层能够在常规车间存储、户外设备运行的环境下提供基础防锈能力，适配多数工业场景的介质兼容要求，可兼容常规矿物液压油、乳化液等常见液压传动介质。接头中部设计有外六角的拧动夹持位，该结构的对边尺寸经过匹配校核，能够适配常规开口扳手、活动扳手的夹持需求，装配时不需要定制专用工装，现场维修人员使用通用工具即可完成拧紧操作，六角位的厚度设计充分考虑了拧紧时的扭矩承载能力，避免大扭矩装配时出现边角崩裂、夹持打滑的问题。

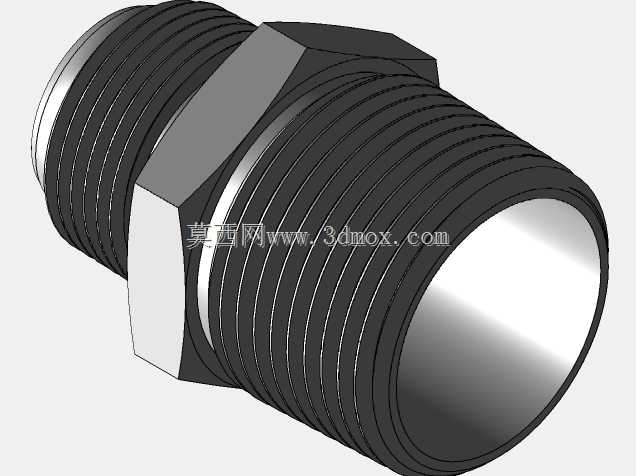

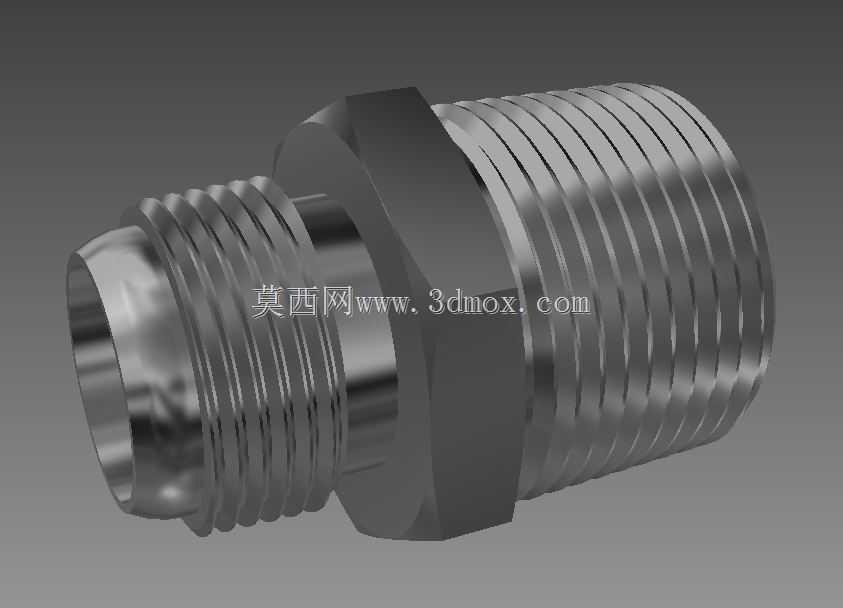

　　两端的接口设计是这款接头的核心结构，一端为#12规格的JIC外螺纹扩口密封结构，这类接口依靠扩口面与配套接头的锥面压紧实现金属硬密封，在中高压液压回路中密封可靠性稳定，具备一定的抗管路振动能力，广泛应用于欧美系液压元件的端口设计；另一端为#16规格的NPT锥管外螺纹，这类螺纹依靠牙型自身的锥度变形实现密封，是国内液压管路、气动系统中应用极为广泛的螺纹连接形式，不需要额外加装平面密封垫即可实现可靠密封，装配时按照标准扭矩拧紧即可达到预期密封效果。

　　从设计思路上看，建模阶段首先确定了两端接口的核心尺寸基准，JIC端的37度扩口锥面角度公差控制在机械加工通用精度范围内，螺纹中径尺寸符合相关标准的公差要求，保证与标准JIC接头对接时的贴合度；NPT端的锥度严格遵循1:16的标准锥度要求，螺纹牙型角保持60度，确保拧入对应内螺纹端口时的牙型啮合长度满足密封承压要求。中部六角结构与两端螺纹的同轴度是建模时重点控制的形位公差，若同轴度偏差过大，装配后会出现管路别劲的问题，长期运行状态下会产生额外的装配应力，增加接头断裂、泄漏的风险，因此建模时将两端螺纹的轴线重合度约束在合理公差区间内，六角夹持位的轴线与螺纹轴线保持重合，避免拧紧时出现偏载。

　　关于外形尺寸与安装边界，接头两端的螺纹规格决定了整体的径向尺寸，中部六角位的对边尺寸略大于两端螺纹的大径，保证扳手夹持时有足够的操作空间，不会与两端的管路、元件产生干涉。接头的轴向总长度经过优化，在保证两端螺纹有效啮合长度、六角位有足够夹持厚度的前提下尽可能压缩整体长度，减少接头在管路中占用的轴向空间，适配安装空间局促的设备内部管路布设场景。安装时需要注意，JIC端对接时需要保证配对扩口面无磕碰划伤，拧紧时按照对应规格的推荐扭矩操作，避免过紧导致扩口面压溃；NPT端可根据介质特性选择是否缠绕少量密封生料带，拧紧时同样需要控制扭矩，避免锥螺纹过盈量过大导致内螺纹端口胀裂。

　　从流道设计来看，接头内部的通径尺寸匹配两端接口的通流能力，内部过渡位置采用圆角平滑过渡，没有直角突变结构，能够减少液压油流经接头时的局部压力损失，降低油路的温升与能耗，同时避免流道直角位置产生的涡流冲蚀，延长接头的使用寿命。接头的所有棱边位置都做了小倒角处理，既能够去除加工时产生的毛刺，避免装配时割伤操作人员的手部，也能够在对接时起到导向作用，方便螺纹快速对中，减少螺纹错牙导致的牙型损伤。这类接头作为液压系统中的基础连接件，虽然单个元件的结构复杂度不高，但尺寸精度、形位公差的控制直接影响整个液压回路的运行可靠性，建模过程中对每一处配合尺寸的严格校核，都是为了保证实际加工后的零件能够满足现场装配与长期运行的要求。
