镀锌钢液压管路双外丝适配接头

　　在液压系统的管路布设作业中，不同标准螺纹接口的转接一直是现场装配、设备改造环节的常见痛点，这款镀锌钢材质的双外螺纹适配接头，正是针对JIC37°扩口与NPT锥管螺纹两类接口的互联需求开发的转接元件。从实际应用场景来看，这类接头广泛出现在工程机械液压站、机床液压夹紧回路、农用机械液压输出端、工业液压动力单元的管路排布中，当系统管路一端需要匹配带JIC扩口密封的软管总成、硬管接头，另一端需要接入预制NPT内螺纹的阀块、泵体油口、油箱接口时，无需额外加工过渡接头，直接通过该元件即可完成可靠连接，大幅减少现场配管的加工工作量，也能避免非标焊接接头带来的渗漏隐患。

　　从功能特性上看，接头本体采用镀锌钢材质加工，表面镀锌层能够在常规车间、户外工程机械的作业环境下抵御潮气、轻度油污带来的锈蚀问题，延长接头的服役周期，相比不锈钢材质的同规格接头，镀锌钢件的成本更具优势，同时机械强度足以满足中低压液压回路的工作压力要求。接头中部设计有外六角拧动结构，该结构的对边尺寸按照标准液压接头的扳手空间预留，装配时可以使用普通开口扳手、活动扳手完成拧紧作业，不需要定制专用工装，六角结构的厚度经过校核，能够承受额定拧紧力矩下的挤压应力，不会出现拧动时边角崩裂、变形的问题。

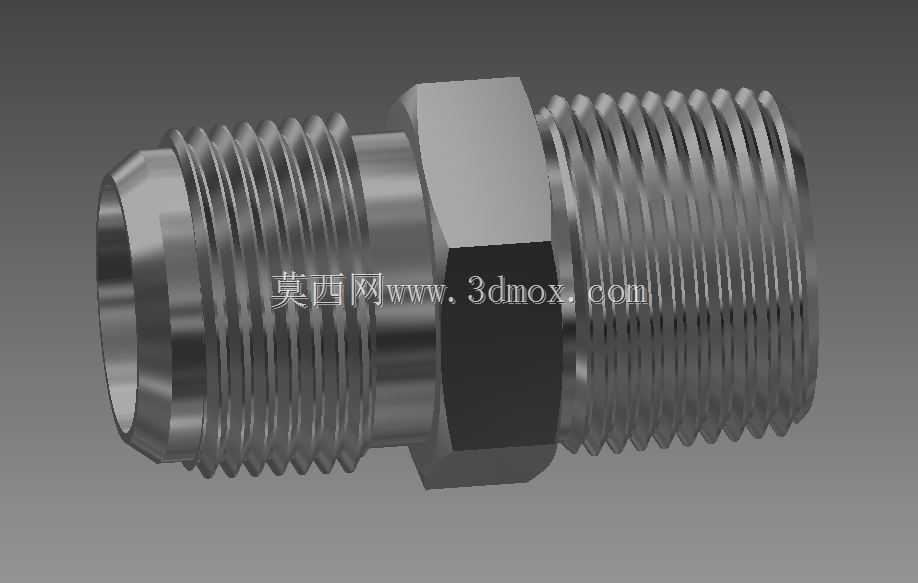

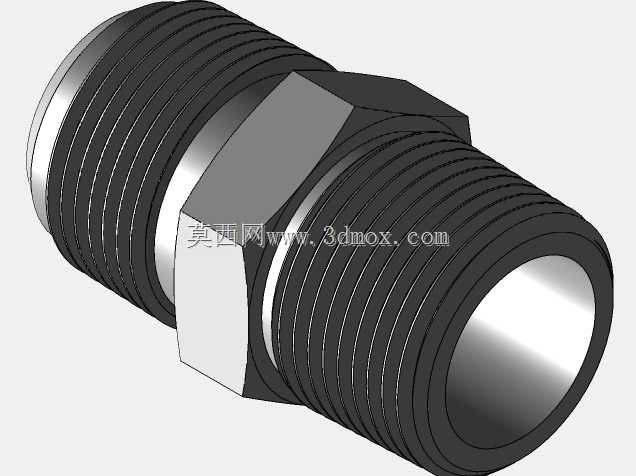

　　设计层面，接头两端的螺纹参数严格匹配对应标准：一端为#12 JIC外螺纹，适配JIC标准的37°扩口密封结构，这类密封形式依靠扩口端面与接头锥面的金属硬密封实现密封效果，在液压系统的中高压工况下密封可靠性稳定，抗脉冲压力能力强；另一端为#12 NPT外锥管螺纹，依靠螺纹牙型的过盈配合配合密封带、密封胶实现螺纹副的密封，是液压阀块、泵类产品油口的常见接口形式。两端螺纹的同轴度在加工时严格控制，避免装配后出现管路别劲、附加应力集中的问题，减少长期振动工况下接头松动、管路断裂的风险。接头内部的通油孔直径按照两端接口的通径匹配设计，没有出现通径突变、台阶过大的问题，能够减少液压油流经接头时的局部压力损失，降低系统的无用功损耗，同时避免通径过小导致的通流能力不足、油液温升过快的问题。

　　从安装边界与尺寸参数来看，该接头两端公称尺寸均为12规格，整体轴向长度控制在常规液压接头的紧凑范围内，不会在阀块密集安装的场景下出现与相邻接头、管路的干涉问题；两端螺纹的有效旋合长度符合标准要求，JIC端预留了足够的扩口密封贴合行程，NPT端的有效螺纹长度能够保证拧入标准内螺纹油口后获得足够的连接强度与密封长度，不会出现旋合过浅导致的脱扣、渗漏问题。接头的外六角位置靠近接头中部，在狭窄的安装空间内，扳手依然能够获得足够的咬合长度，不需要额外预留过大的操作空间，适配设备内部紧凑的管路布局需求。

　　在实际选型使用中，这类接头需要匹配对应规格的管路与油口，装配前需要检查两端螺纹是否存在磕碰、毛刺，JIC锥面是否有划伤、凹坑等影响密封的缺陷，NPT螺纹端按照工艺要求缠绕合适厚度的聚四氟乙烯密封带或者涂抹适配液压介质的密封胶，拧紧时控制力矩在对应螺纹规格的推荐范围内，避免力矩过大导致螺纹滑牙、接头开裂，力矩过小则容易出现渗漏、松动的问题。镀锌层如果在装配过程中出现局部磕碰破损，可以在破损位置涂抹防锈油液，避免长期使用过程中锈蚀扩展影响接头强度与外观。这类接头不适合在强腐蚀环境、超高压脉冲工况下使用，在常规矿物液压油的工作介质环境下，能够长期稳定完成管路转接的功能，是液压系统管路布设中通用性较强的基础转接元件。
