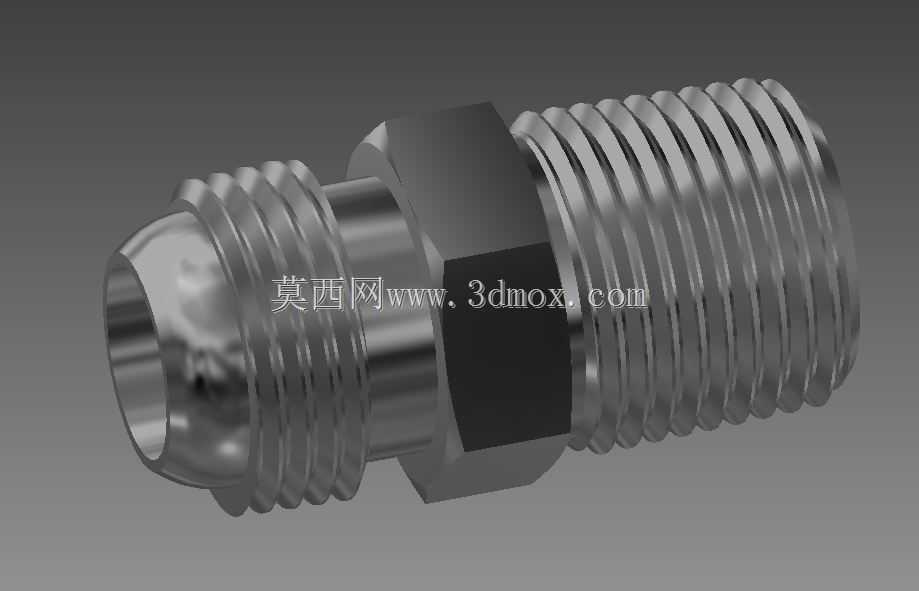

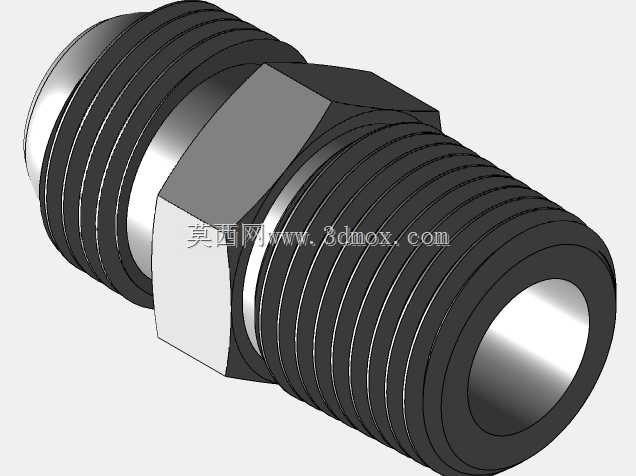

镀锌钢JIC转NPT液压适配接头结构

　　在液压系统管路布设场景中，不同标准接口的管路衔接一直是现场装配、设备改造环节常遇到的问题，这款8mm通径的镀锌钢适配接头，正是为解决JIC扩口式管路与NPT锥螺纹管路的对接需求设计的。从实际应用场景来看，这类接头广泛出现在小型液压站油路布设、工程机械液压支管改造、机床液压夹紧单元管路连接、农用机械液压操控回路搭建等场景中，当现场既有采用JIC37度扩口密封的软管总成，又有带NPT锥螺纹内接口的阀块、泵体油口时，不需要额外更换管路或加装过度转接头组，单只该接头即可完成两种接口的密封衔接，减少管路节点数量的同时，也降低了多接头串联带来的泄漏风险。

　　从功能特性上看，接头主体采用镀锌钢材质加工，表面镀锌层能够应对常规车间、户外工程机械作业场景下的防锈需求，相比不锈钢材质成本更低，相比普通碳钢材质抗锈蚀能力更强，适配多数非强腐蚀工况的液压油路使用。接头一端为JIC外螺纹配合37度扩口密封面，该密封形式依靠扩口管端与接头球面密封面的金属硬密封实现承压，密封性能稳定，耐反复拆装，适合需要定期维护拆解的管路节点；另一端为NPT外锥螺纹，依靠螺纹牙型的过盈配合缠绕密封带实现密封，是国内进口液压设备、美标液压元件上常见的接口形式，两种密封形式的组合，覆盖了两类主流液压管路接口的对接需求。

　　从设计思路层面拆解这款接头的结构，中部设置的外六角扳拧位是整个接头的受力基准，六角的对边尺寸按照常规液压接头的扳手空间预留，既保证扳拧时不会因为壁厚不足出现拧裂、变形问题，也不会因为六角尺寸过大造成周边管路安装时扳手操作空间不足。接头两端的螺纹同轴度是设计时的核心管控点，若两端螺纹同轴度偏差超过0.1mm，安装后会出现管路别劲的问题，长期受油压脉冲载荷作用容易在螺纹根部产生疲劳裂纹，建模时需要以接头内部通径的轴线为统一基准，分别约束两端螺纹、密封面、六角位的同轴度、垂直度公差，保证加工成型后各部位形位公差满足液压元件的通用精度要求。内部通径为8mm，匹配两端8mm规格的管路通流能力，不会因为通径突变造成油路局部压损过大，影响液压回路的响应速度。

　　从安装边界尺寸来看，JIC端的密封球面突出长度控制在合理范围，安装扩口螺母时不会出现螺母与六角位干涉的问题，球面的粗糙度要求达到Ra1.6以下，保证与扩口管端贴合时没有微观缝隙，避免油压下出现渗漏；NPT端的螺纹有效长度按照标准NPT螺纹的旋合深度设计，既保证旋入阀块或内螺纹接口后有足够的啮合牙数承受油压载荷，也不会因为螺纹过长导致旋入到底后顶坏接口内部的密封面。接头整体的最大外径控制在扳拧六角的外接圆尺寸，安装时只要预留对应规格扳手的操作空间即可完成装配，不需要额外预留过大的安装空位，适合在空间紧凑的阀组集成块周边布设。

　　实际选型使用时，这款接头适配的工作压力等级与同规格JIC、NPT接头的额定压力保持一致，能够满足常规中低压液压回路的使用需求，安装时JIC端只需要将管路扩口端对准密封球面，拧紧扩口螺母至规定扭矩即可，不需要额外添加密封件；NPT端需要在螺纹部位缠绕适量聚四氟乙烯密封带或者涂抹螺纹密封胶，再拧入对应内螺纹接口至规定扭矩，即可完成密封装配。建模过程中需要注意JIC37度密封面的角度公差、NPT螺纹的锥度参数、六角位的倒角处理，这些细节直接影响后续加工出的实物能否正常装配密封，避免出现密封面角度偏差导致密封失效、螺纹锥度不对导致旋合不畅的问题。
