镀锌钢液压管路适配接头结构设计

　　在液压系统的管路布设场景中，不同标准接口的管路衔接一直是现场装配与设备改造中常见的痛点，这款镀锌钢材质的异径适配接头，正是针对JIC扩口式接口与NPT锥管螺纹接口的转接需求设计，解决两类接口无法直接对接的装配难题。从实际应用场景来看，这类接头广泛出现在中小型液压站的油路改造、工程机械液压支路加装、机床液压夹紧系统的管路调整作业中，尤其在设备运维阶段，当现场现有管路端接口标准与新增阀件、执行元件的接口不匹配时，无需更换整段管路或定制非标阀块，通过该适配接头即可完成快速衔接，大幅降低现场改造成本与停机等待时间。

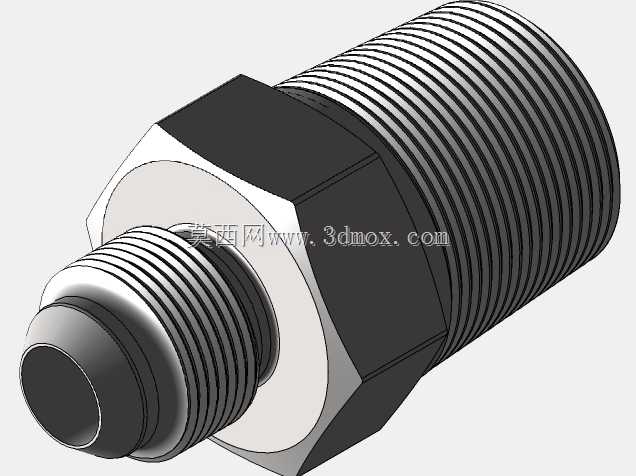

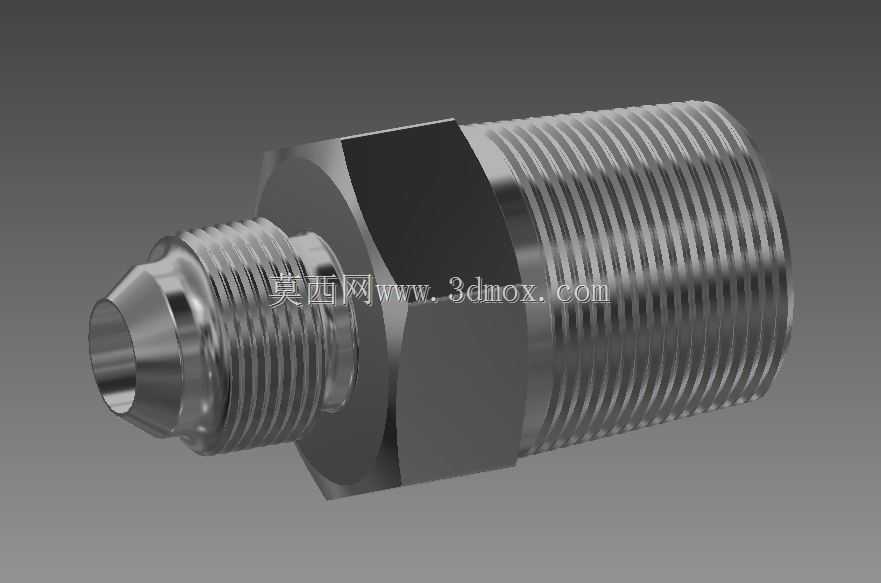

　　从功能特性上看，接头采用镀锌钢作为基体材料，表面镀锌层可在常规车间、户外工程机械作业的非强腐蚀环境下提供足够的防锈能力，避免长期使用后螺纹锈蚀导致的拆卸困难、密封面锈蚀渗漏问题。接头一端为#6规格JIC外螺纹扩口连接端，适配6mm通径的扩口式液压软管或硬管，扩口连接的密封形式依靠管路扩口端面与接头37度锥面的金属硬密封，无需额外加装密封垫片，在中低压液压工况下可承受反复的压力波动而不出现渗漏，同时具备可拆卸重复装配的特性，方便后期管路维护拆装。另一端为#8规格NPT外锥管螺纹端，适配8mm通径的锥管螺纹接口，NPT螺纹依靠牙型本身的锥度实现螺纹副的过盈密封，装配时仅需在螺纹段缠绕适量密封带或涂抹少量密封胶，即可实现可靠的油路密封，这类螺纹接口广泛应用在各类液压阀块、泵体出油口、油缸进出油口的标准接口上，适配性极强。

　　设计过程中，首先需要明确两端接口的标准尺寸边界，JIC端的37度锥面角度公差需控制在±0.5度以内，锥面的表面粗糙度需达到Ra1.6以下，才能保证与管路扩口端面充分贴合，避免微观间隙导致的渗漏；锥面与螺纹的同轴度公差需控制在0.05mm以内，否则装配后会出现管路偏斜，产生额外的装配应力，长期受压力脉冲作用下容易在应力集中处出现管路断裂或接头开裂问题。中间的六角扳拧部位的对边尺寸按照标准液压接头的扳手空间设计，既保证足够的扳拧受力面积，避免装配时出现棱角打滑损伤扳手或接头，又不会因为尺寸过大占用过多安装空间，在阀块密集排布的安装场景下，相邻接头之间不会出现扳手干涉的问题。NPT端的螺纹锥度严格按照1:16的标准锥度加工，螺纹牙型角60度，螺纹长度设计兼顾了拧入深度与螺纹外露长度的平衡，拧入阀块后预留2-3牙的外露螺纹，既保证足够的螺纹啮合长度承受管路拉力与油压作用力，又不会因为拧入过深导致螺纹末端顶碰阀块内部流道，造成流道通径减小、油路压损增大的问题。

　　接头内部的通径设计采用等通径过渡结构，两端接口的通径在内部流道处平滑过渡，没有突兀的台阶或缩径，可最大程度降低液压油流经接头时的局部压力损失，减少油路发热与能耗，同时避免流道死角处的油液滞留，在液压系统更换油液或长期停机后，减少油液变质残留对系统的污染。接头两端的螺纹收尾处均设计有退刀槽结构，退刀槽的宽度与深度符合机械加工工艺要求，既保证螺纹加工时可以完整加工到有效螺纹长度，又能在装配时起到限位作用，避免管路或阀块端面直接顶碰螺纹收尾处的不完整牙型，造成密封失效。整体外形的过渡圆角均做了R0.5-R1的圆角处理，避免尖锐棱角在装配、搬运过程中划伤操作人员或割伤液压软管外层，同时减少热处理与表面处理过程中的应力集中点，提升接头的整体疲劳强度，在液压系统反复的压力脉冲冲击下，可有效降低应力集中位置开裂的风险。

　　在安装边界方面，该接头的整体轴向长度控制在常规液压接头的紧凑尺寸范围内，安装时仅需在两端接口的轴向上预留足够的管路扳拧空间即可，径向尺寸以六角对边为最大边界，在排布相邻接头时，中心距只需大于六角对边尺寸加2倍的扳手壁厚，即可满足常规扳手的操作空间需求，无需额外预留过大的安装间距，可有效提升阀块或安装面板的空间利用率。针对不同的安装工况，接头的镀锌层厚度满足常规五金件的防腐要求，在无强酸强碱的常规工业环境下，可保证长期使用不出现大面积锈蚀，若应用在沿海高盐雾或化工腐蚀环境，也可在该结构基础上更换不锈钢材质或增加达克罗表面处理，结构本身无需做大幅调整，具备较强的工况适配性。
