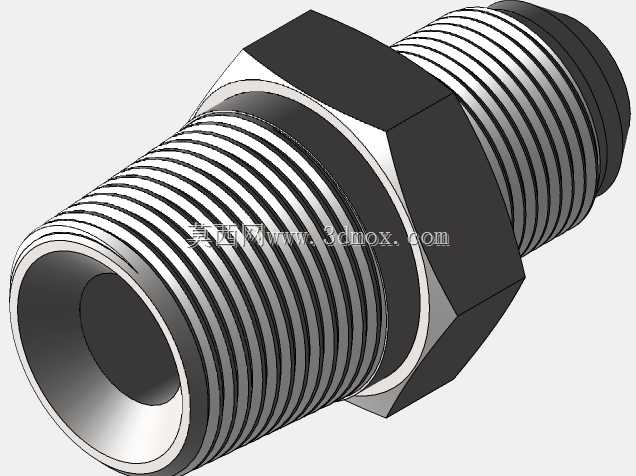

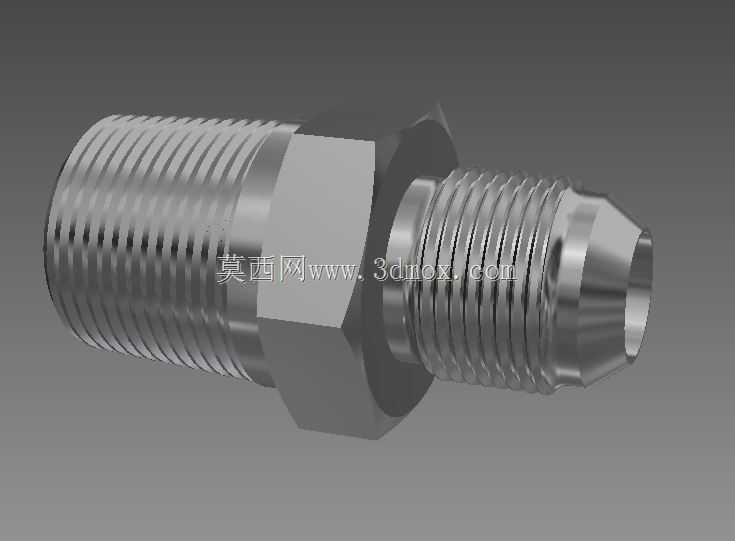

镀锌钢JIC转NPT液压适配接头结构

　　在液压系统的管路布设场景里，不同标准接口的元件衔接一直是现场装配与设备改造中常遇到的实际问题，这类两端分别采用JIC外螺纹与NPT外螺纹的适配接头，就是为解决两类接口制式不匹配的管路连接需求而设计的。从实际应用场景来看，这类接头常出现在中小型液压站的油路改造、工程机械液压支路维修、工业液压设备的阀组外接管路布设中，比如小型液压机具的动力单元输出端、机床液压夹紧系统的管路转接点，都会用到这类小通径直通接头，它不需要额外加装过渡转接头，就能直接实现JIC扩口式管路与NPT锥螺纹接口的元件连通，减少管路接点数量的同时，也降低了多接头转接带来的泄漏风险。

　　从功能特性上看，这款6号规格的接头主体采用镀锌钢材质，表面镀锌层能够应对常规工业环境下的防锈需求，在无强腐蚀的液压车间、户外工程机械的常规工况下，能长期抵御油路周边的潮气、少量油污侵蚀，避免接头本体锈蚀导致的拆卸困难或者密封失效问题。接头中部设计有一体式外六角结构，这个结构是装配时的受力点位，现场安装时可以用对应规格的开口扳手或者活动扳手卡持该六角部位，施加拧紧力矩，不需要额外夹持两端螺纹部位，避免装配过程中损伤螺纹牙型影响密封性能。接头朝向JIC接口的一端带有扩口密封配合面，能够和JIC标准的37度扩口管端形成硬密封配合，这类密封形式在中低压液压回路中可靠性较强，耐压力波动的表现优于部分软密封结构，反复拆装后密封性能衰减幅度小，适合需要定期维护拆卸的液压支路。另一端的NPT锥螺纹依靠螺纹自身的锥度旋紧实现密封，装配时按照规范力矩拧紧即可，不需要额外缠绕过多生料带，避免多余密封材料碎屑进入液压油路造成阀组卡滞或者滤芯堵塞。

　　从设计思路层面，这类直通接头的流道采用等径直通孔设计，通径与两端接口的公称通径保持一致，不会在接头内部形成通径突变，能够减少液压油流经接头时的局部压力损失，避免通径缩颈导致的油路发热或者流量不足问题，对于小流量的液压控制支路来说，这种等通径设计能够保证支路的压力响应速度，避免因为接头节流导致的执行元件动作滞后。接头两端的螺纹收尾处都设计有退刀槽结构，一方面是加工时的工艺需求，能够保证螺纹加工到有效长度的终点，另一方面也能让配套的管件或者元件拧到有效螺纹深度时实现轴向定位，避免螺纹拧入深度不足导致的连接强度不够或者密封失效问题。六角部位的对边尺寸按照标准紧固件的尺寸规范设计，和同规格螺纹的标准扳手尺寸匹配，现场装配不需要准备特殊规格的工具，降低现场维护的工具适配成本。

　　从安装边界与尺寸参数来看，这款6×6规格的接头两端分别对应6号JIC外螺纹与6号NPT外螺纹，整体轴向长度控制在紧凑范围内，在空间局促的阀组安装面、密集排布的管路间隙中也能完成装配，不会因为接头长度过长导致周边管路干涉。安装时需要注意，NPT端拧入对应内螺纹接口的有效深度要符合螺纹规范，不能过深顶坏接口内部的密封面，也不能过浅导致螺纹啮合牙数不足，在系统压力波动时出现脱接风险；JIC端对接扩口管路时，要保证管路扩口端面与接头密封面贴合平整，没有偏斜，拧紧时卡持中部六角部位旋转，不要通过旋转管路来带紧接头，避免管路扭曲产生额外的装配应力。这类接头适用的工作压力范围匹配常规中低压液压系统的工况，能够适配矿物型液压油、常规液压介质的输送需求，在额定工作压力范围内，不会因为长期油压作用出现接头本体变形或者螺纹滑牙问题。在实际建模过程中，这类接头的建模需要重点保证螺纹牙型的准确性、六角部位的对边尺寸公差、密封面的角度精度，尤其是JIC端的37度密封锥面，角度偏差过大会直接导致密封失效，建模时的形位公差要控制在机械加工的可实现范围内，保证后续出图加工或者3D打印样件时能够满足实际装配需求。
