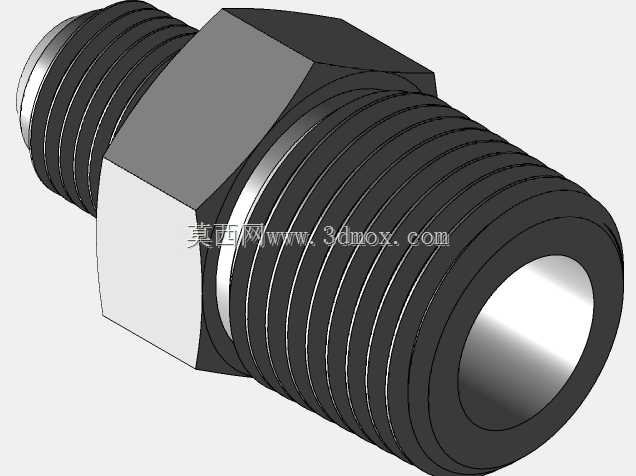

镀锌钢JIC转NPT液压适配接头

　　在液压系统的管路布设场景里，不同标准接口的元件衔接一直是现场装配、设备改造中常遇到的实际问题，这款镀锌钢材质的异径适配接头，正是为解决#4 JIC外螺纹与#8 NPT外螺纹的接口匹配需求设计的转接元件。从实际应用场景来看，这类接头广泛出现在中小型液压站的油路改造、工程机械液压管路的应急维修、小型液压机具的出厂装配环节，比如手动液压泵的输出口转接、液压油缸的进回油口异径连接、液压阀组的外接油路拓展等工况，都需要这类可靠的转接件来消除接口标准不统一带来的装配障碍，避免因强行适配不同螺纹标准造成的螺纹滑牙、密封失效、管路渗漏等常见故障。

　　从功能特性上看，接头采用4号碳钢作为基材，表面做镀锌钝化处理，能够适应常规车间、户外工程机械作业的常规腐蚀环境，抵御液压油浸泡、日常潮气侵蚀带来的基材锈蚀问题，延长接头在非强腐蚀工况下的使用寿命。接头两端分别采用JIC 37°扩口密封形式与NPT锥管螺纹密封形式，JIC端的37°锥面密封依靠扩口管与接头锥面的金属硬接触实现密封，适配带标准扩口的液压油管，在中低压液压回路中能承受稳定的工作压力，抗管路振动带来的密封松弛能力优于普通直螺纹密封；NPT端依靠螺纹自身的锥度扭紧变形实现密封，无需额外加装密封垫片就能实现可靠的管路密封，适合直接拧入带有NPT内螺纹的液压阀块、泵体、油缸油口，减少装配时的零件配套数量。

　　从设计思路层面，这款接头的结构采用一体式六角台过渡设计，中间的六角夹持段刚好适配标准开口扳手的夹持尺寸，装配时可以直接用普通扳手卡紧六角段施加扭紧力矩，避免直接夹持螺纹段造成的螺纹损伤，同时六角段的厚度经过力学核算，能够承受两端螺纹扭紧时的剪切应力，不会在装配扭紧过程中出现六角段断裂、变形的问题。两端螺纹的同轴度控制在合理公差范围内，装配后不会出现管路偏斜、别劲的问题，减少管路装配后产生的附加安装应力，避免长期带应力工作造成的接头疲劳断裂。接头的流道采用等通径过渡设计，内部没有突兀的变径台阶，液压油流经接头时的局部压力损失被控制在较低水平，不会因为转接造成明显的油路压降，影响液压执行元件的动作响应速度。

　　从外形尺寸与安装边界来看，JIC端的螺纹规格适配4mm通径的标准扩口液压管，NPT端适配8mm通径的锥管内螺纹接口，中间六角段的对边尺寸符合常规液压接头的扳手空间预留要求，在布局紧凑的液压阀组上安装时，不需要额外预留过大的扳手操作空间，能够适配狭小空间内的管路装配需求。接头的整体长度控制在合理范围内，不会因为转接造成管路整体外伸尺寸过大，避免设备运行过程中接头与周边结构件发生运动干涉，同时接头两端的螺纹收尾段都做了退刀槽设计，保证螺纹能够完全拧入对应接口，不会出现螺纹拧不到位造成的密封面贴合不紧问题。在实际选型使用时，需要注意该接头的额定工作压力匹配常规中低压液压系统的压力等级，不适用于超高压液压回路的转接，装配时JIC端需要保证油管扩口面与接头锥面无磕碰划伤，NPT端可以根据工况需求少量涂抹螺纹密封胶进一步提升密封可靠性，但要避免密封胶进入油路造成液压元件堵塞。
