4英寸NPT钢制油箱连接法兰结构

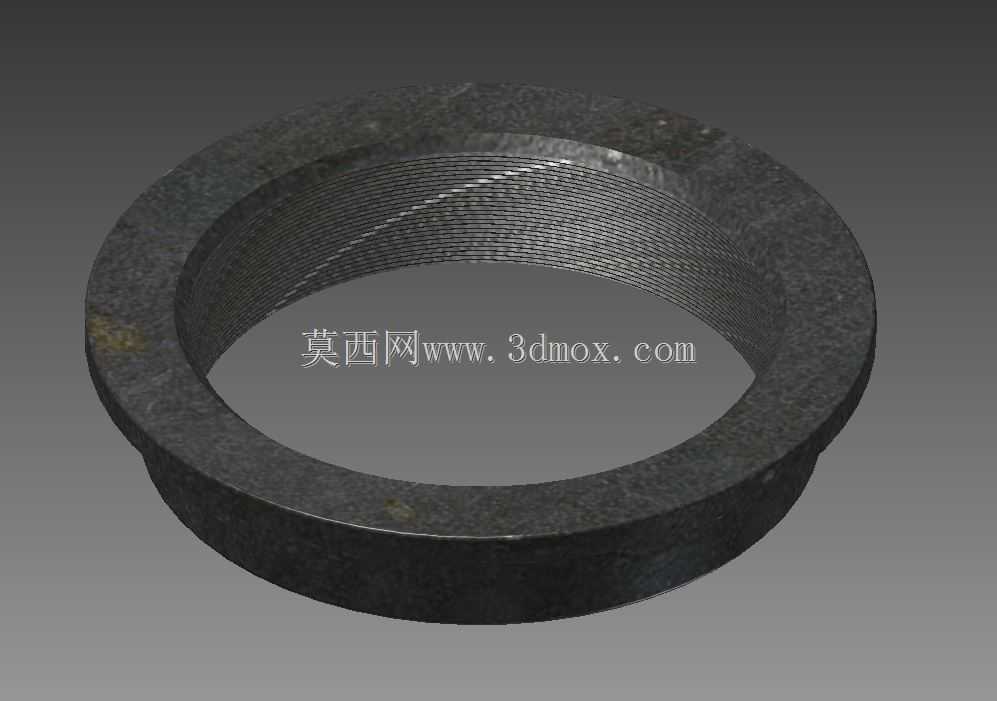

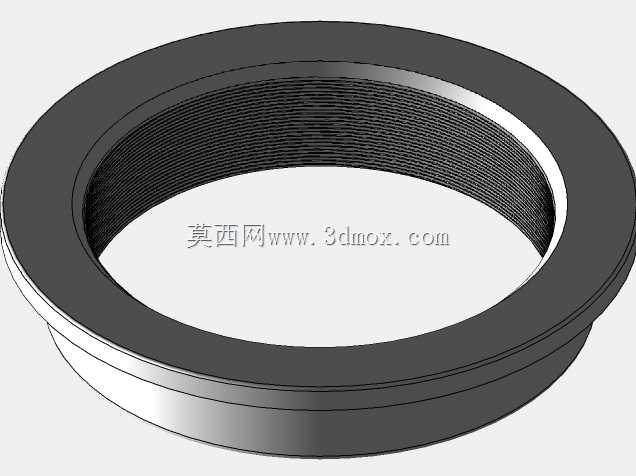

　　在燃油存储、液压供油系统的管路布设场景中，油箱法兰是实现箱体与外部管路刚性密封连接的核心过渡零件，这类零件的设计合理性直接决定了整套油路系统的密封可靠性与长期运行稳定性，尤其在工业动力设备、移动作业机械的燃油供给单元中，法兰的结构适配性往往是现场安装阶段最容易出现适配问题的环节。本次建模的法兰结构针对Phoenix series 100规格油箱的接口需求开发，采用4英寸NPT锥管螺纹作为内侧连接基准，锥管螺纹自带的密封锥度特性可以在螺纹旋合过程中通过牙型挤压形成填充密封，无需额外加装平面密封垫即可满足低压油路的静密封要求，适配柴油、液压油等常规工业用油的介质兼容需求。从结构设计逻辑来看，该法兰采用带台肩的环形本体结构，

　　外侧的凸台环边作为安装定位基准，在油箱壁板开孔安装时，台肩端面可以完全贴合油箱外壁的安装平面，配合周向布置的安装点位实现均匀压紧，避免局部应力集中导致的法兰变形或密封面渗漏。内侧的螺纹段长度经过匹配计算，既保证足够的螺纹旋合深度满足连接强度要求，又不会因为螺纹过长导致旋入后干涉油箱内部的液位传感器、吸油管等内置组件的安装空间。法兰本体的壁厚设计充分考虑了钢制材料的焊接工艺特性，外缘厚度满足现场与油箱壁板角焊连接的熔深要求，焊接后不会出现焊穿、局部变形超差的问题，同时整体环形结构的刚度经过校核，在1.2倍额定工作压力的静压测试下，法兰端面的平面度变形量控制在0.1mm以内，不会因为长期承压出现密封面翘曲导致的渗漏问题。

　　从安装边界尺寸来看，法兰的最大外径匹配4英寸NPT螺纹的标准外接法兰尺寸，安装时的中心定位公差要求控制在±0.5mm以内，台肩的轴向突出高度适配常规3-6mm厚度的钢制油箱壁板，焊接后法兰端面与油箱壁的垂直度误差不超过0.2°，保证外部管路连接时不会出现强制对中产生的装配应力。在实际工程应用中，这类法兰除了用于燃油箱的出油口连接，也可适配液压站油箱的回油口、加油口等位置的管路连接，钢制材质的本体经过发黑防锈处理后，可以适应户外作业设备的潮湿、多粉尘工况，不会因为长期暴露在户外环境出现锈蚀卡滞的问题。建模过程中对螺纹牙型的细节做了还原，没有采用简化的贴图示意方式，而是按照NPT锥管螺纹的标准牙型角、锥度、螺距参数构建实体特征，

　　方便后续做装配干涉检查、管路应力仿真分析时直接调用模型，不需要二次修正螺纹部分的结构。法兰的所有过渡棱边都做了R0.5的圆角处理，既避免加工过程中出现锐边割手的问题，也能减少焊接过程中的应力集中点，提升焊接连接位置的疲劳强度。在现场安装作业时，该法兰的焊接工序需要先完成三点定位焊，校正法兰的垂直度与同轴度后再完成整周角焊，焊接后需要对密封面做二次平面修平，消除焊接热变形带来的平面度误差，螺纹位置在焊接时需要做防护处理，避免焊渣飞溅进入螺纹牙型导致螺纹损伤，影响后续管路接头的旋合装配。对于油路系统的设计人员来说，这类标准适配型法兰的三维模型可以直接导入装配体中完成管路布局，不需要从零开始绘制结构，能大幅缩短方案设计阶段的建模耗时，同时模型的尺寸参数完全匹配实物的加工要求，导出工程图后可以直接用于生产加工，不需要反复核对尺寸参数。
