3.5寸NPT钢制油箱连接法兰结构

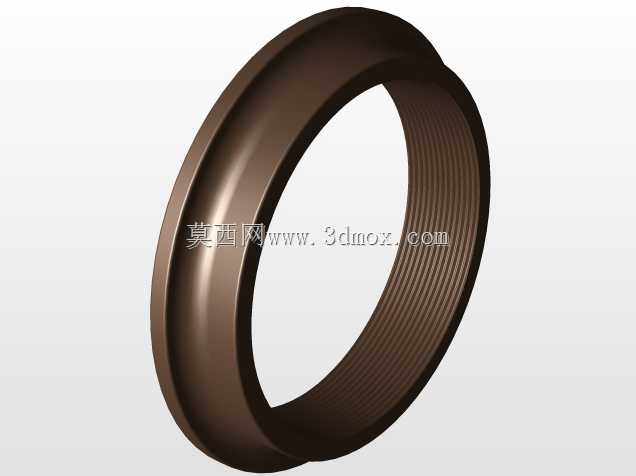

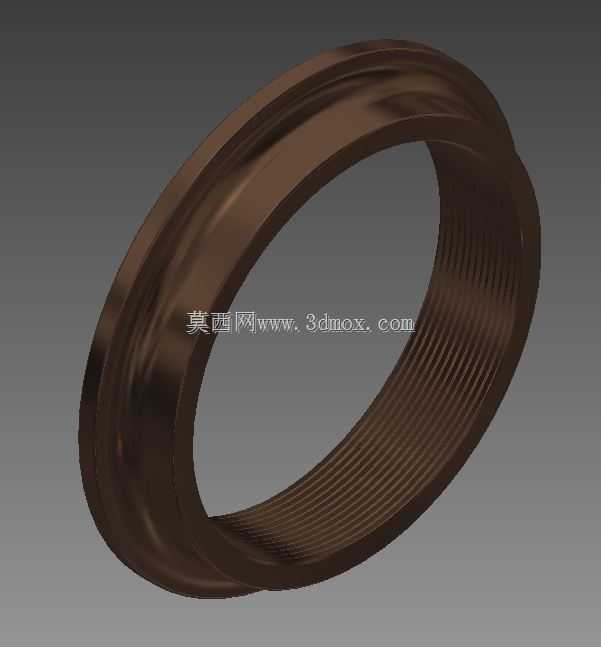

　　在工业液压系统、燃油存储输送单元的现场安装与管路布局作业中，油箱法兰是实现油箱本体与外接管路刚性密封连接的核心过渡零件，这类带内锥管螺纹的法兰结构，主要适配大口径管路的侧装或顶装需求，避免了传统焊接接头带来的油箱本体热变形、后期拆卸维护困难等问题。本次建模的法兰结构，针对Phoenix系列262规格的3 1/2"NPT螺纹连接场景设计，整体采用环形回转体结构，材质选用常规钢制件，可满足燃油、液压油等常规工业流体介质的密封承压需求。

　　从实际使用场景来看，这类法兰通常预装在钢制油箱的预制开孔位置，法兰背部的定位台阶与油箱壁板的开孔尺寸形成过渡配合，安装时可通过台阶实现快速定位，无需额外制作焊接工装找正，有效降低现场安装的对位难度。法兰内侧加工的全段NPT锥管螺纹，可直接与同规格的外螺纹管路接头旋合，依靠锥螺纹自身的锥度挤压特性实现密封，多数工况下配合生料带或密封胶即可达到无渗漏的连接效果，无需额外加装密封垫片，减少了管路连接的密封件数量，降低后期运维的备件更换成本。

　　设计过程中，首先需要明确安装边界的尺寸约束：法兰的外圆直径需要覆盖油箱壁板的开孔余量，保证法兰与壁板的接触面积足够，避免承压后出现局部变形；法兰的整体厚度需要兼顾螺纹旋合长度与结构强度，3 1/2"规格的NPT螺纹有效旋合长度需满足管螺纹标准的最小啮合要求，才能保证在额定工作压力下不会出现螺纹脱开、渗漏的问题。法兰外侧设计的凸缘结构，一方面可作为安装时的受力卡位，方便扳手夹持完成法兰与油箱的固定作业，另一方面也可增强法兰整体的结构刚性，避免在旋合管路时法兰出现径向变形导致螺纹同轴度偏差。

　　从结构细节来看，法兰的端面加工有平整的贴合面，当需要额外加装密封垫片实现端面密封时，该平面的平面度公差可保证垫片受压均匀，不会出现局部压溃或密封间隙。内螺纹的加工精度需要符合NPT管螺纹的公差要求，牙型角、锥度、螺距的偏差控制在标准范围内，才能保证与外接接头的旋合顺畅，避免出现错牙、咬死的情况。法兰的所有锐边都做了倒钝处理，避免安装过程中划伤操作人员，也防止锐边切割密封材料导致密封失效。

　　在实际选型应用中，这类钢制油箱法兰可适配常压至中压的燃油箱、液压油箱、润滑油箱的管路连接场景，相比铸造法兰，钢制机加工的法兰材质致密性更好，不存在铸造气孔、砂眼等缺陷，承压能力更稳定，适合对密封可靠性要求较高的移动设备、工业液压站的油箱装配使用。建模过程中严格遵循回转类零件的建模逻辑，先绘制截面草图通过回转命令生成基体，再通过螺旋线扫描切除生成内螺纹特征，最后添加倒角、倒圆等工艺特征，所有尺寸均参考实际同规格产品的安装尺寸设定，可直接用于装配干涉检查、安装工艺模拟等设计环节，帮助设计人员在方案阶段提前验证管路布局的合理性，减少现场安装时的尺寸匹配问题。

　　需要注意的是，这类法兰安装时需要保证法兰端面与油箱壁板的垂直度，若焊接固定时出现角度偏差，会导致外接管路出现强制对位的装配应力，长期使用过程中容易在应力集中位置出现焊缝开裂、螺纹损伤等问题。法兰与油箱壁板的连接通常采用满焊工艺，焊接时需要控制焊接热输入，避免法兰本体受热变形导致内螺纹精度受损，焊接完成后需要对螺纹孔进行回牙处理，清除焊接飞溅与焊渣，保证螺纹旋合顺畅。对于需要经常拆卸维护的管路场景，也可在法兰与油箱壁板之间加装密封垫后采用螺栓压紧的固定方式，无需焊接，方便后期法兰损坏时快速更换。
