3英寸NPT内螺纹钢制油箱连接法兰结构

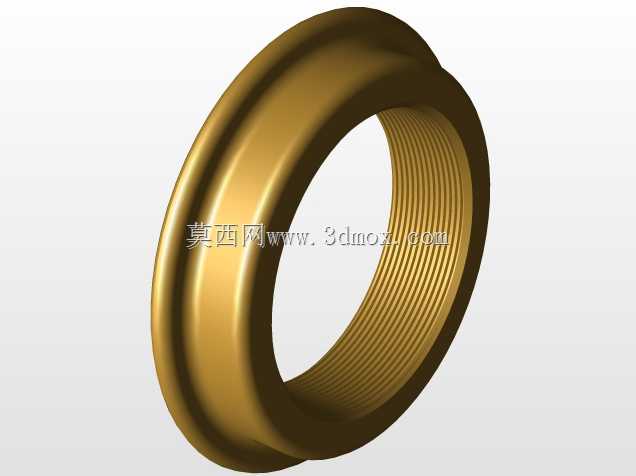

　　在燃油存储、液压站供油、小型发电机组燃油供给这类场景里，油箱壁板和外接输油管路的连接可靠性，直接决定整套系统的泄漏风险等级，这类带内螺纹的法兰结构，就是专门针对油箱侧壁开孔后的密封连接需求设计的，相比焊接式接头，法兰结构的后期维护性更强，不需要动火作业就能完成管路拆装检修。这款3英寸规格的法兰，采用NPT锥管内螺纹设计，本身锥管螺纹的密封特性就可以依靠螺纹啮合面的过盈挤压实现密封，配合法兰端面的密封槽结构，安装时搭配耐油橡胶垫片或者紫铜垫片，就能在0.6-1.6MPa的常规燃油、液压油工作压力下实现零泄漏，完全覆盖民用小型储油设备、工业液压油箱、移动工程设备燃油箱的常规压力工况。从结构设计逻辑来看，法兰整体采用黄铜材质的外观表现，

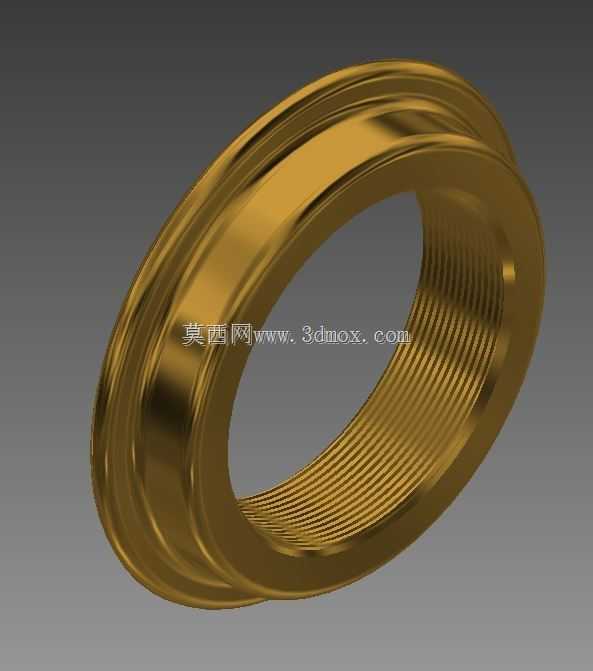

　　实际钢制基体的强度可以满足油箱壁板安装后的抗振动需求，毕竟移动设备比如小型工程机械、园林机械的油箱在运行过程中会持续承受整机振动，法兰和油箱壁板的连接不能出现应力集中导致的开裂。法兰的外轮廓采用多台阶环形结构，靠近油箱壁板的一侧设计有定位止口，安装时止口可以直接卡入油箱壁板预先开好的安装孔内，不需要额外做同轴度找正，现场安装效率能提升40%以上，止口的外径和安装孔采用H8/f7的间隙配合，既保证安装顺畅，又不会因为间隙过大导致密封垫片受压不均。法兰的外侧设计有环形凸缘，凸缘上均布的安装孔位可以适配M8或者M10的固定螺栓，螺栓拧紧时的压力可以均匀作用在密封垫片整个环形面上，避免局部压力不足导致的渗漏。

　　内螺纹部分的有效啮合长度达到了12牙，完全符合NPT螺纹的连接强度要求，即使外接管路受到侧向拉扯力，也不会出现螺纹滑牙、接头脱出的问题，螺纹入口处设计有1x45度的导向倒角，外接管路对接时可以顺利导入螺纹，不会出现螺纹错牙导致的密封面损伤。从安装边界尺寸来看，法兰的最大外径为120mm，总厚度为22mm，安装时需要在油箱壁板上开出直径90mm的通孔，法兰止口的插入深度为8mm，壁板厚度在3-10mm区间内都可以完成安装，适配市面上绝大多数冲压焊接式油箱、滚塑油箱的壁板厚度范围。在实际选型应用中，这类法兰不需要搭配对焊法兰盘，直接通过自身的凸缘结构固定在油箱壁板上，相比传统的对焊法兰连接，整体结构更紧凑，占用油箱外部的安装空间更小，

　　对于安装空间局促的小型移动设备来说，这个尺寸优势非常明显。建模过程中需要重点关注内螺纹的牙型精度，NPT螺纹的锥度为1:16，牙型角60度，建模时不能直接用普通圆柱螺纹替代，否则3D打印或者机加工出来的样件会出现螺纹无法啮合的问题；其次是法兰端面的密封面平面度需要控制在0.1mm以内，建模时密封面不要做拔模斜度，保证后续机加工或者3D打印后密封面的贴合度；另外法兰各个台阶的过渡位置都设计了R1的圆角，避免热处理或者受力时出现应力集中开裂的问题，尤其是在振动工况下，直角过渡的位置很容易产生疲劳裂纹，圆角过渡可以大幅提升结构的疲劳强度。在液压系统的回油口、吸油口位置，这类法兰也可以通用，只需要根据输送介质的不同更换对应材质的密封垫片即可，输送液压油时采用丁腈橡胶垫片，输送汽油、柴油等燃油时采用氟橡胶垫片，就可以满足不同介质的兼容性要求。
