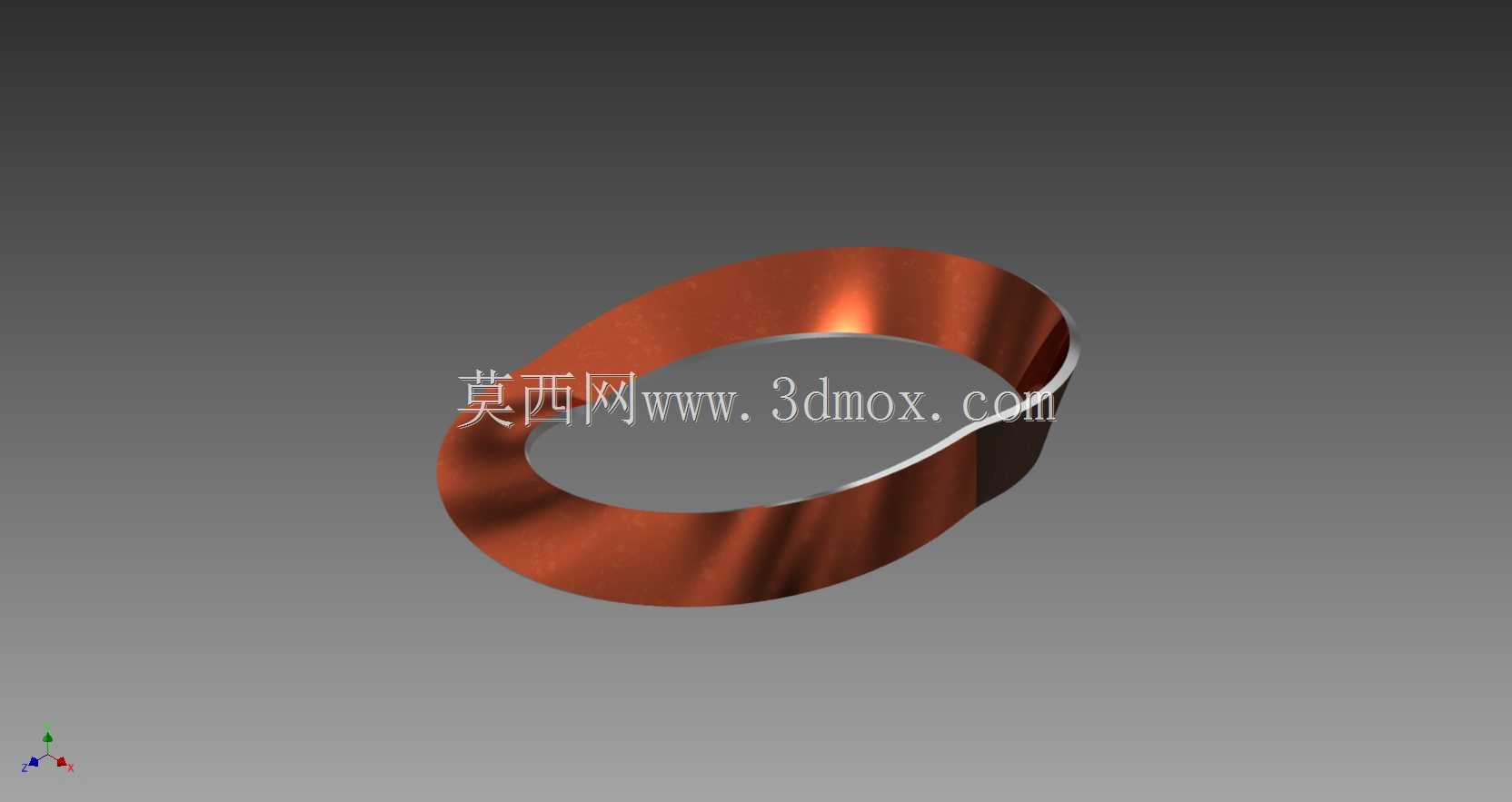

矩形截面扭转环状莫比乌斯结构件

　　这类带单侧连续曲面特征的扭转环带结构，最早从拓扑学概念延伸到工业应用场景，目前在多个工程领域都能找到对应的落地场景。在物料输送领域，这类单侧曲面的环带可以规避传统平皮带的正反面磨损差异问题，整条环带的工作面与非工作面连续过渡，能让带体表面磨损均匀分布，大幅延长环形输送带的更换周期，尤其适合小载荷、连续运转的轻型物料输送工位，比如小型电子元器件的分拣输送线、精密零件的平稳过渡传输段，不会出现传统平带接茬位置的跳动问题。在密封结构设计中，基于莫比乌斯扭转原理制作的环形密封圈，能让密封唇口的接触压力沿整圈均匀分布，避免普通O型圈长期受压后出现的局部永久变形问题，在低压静密封、低速动密封场景下，密封件的使用寿命能得到明显提升。在工业设计领域，这类连续扭转的曲面结构常被用作设备外观的装饰构件、工业展品的演示结构，也可作为流体管路中的特殊导流结构，让流体在环腔内沿曲面平滑转向，减少局部涡流带来的阻力损失。

　　从结构功能特性来看，该构件采用薄矩形截面作为基础轮廓，和拓扑学概念里的理想无厚度曲面不同，工程化设计的实体结构保留了均匀的壁厚，整圈环带仅存在一条连续的曲面，不存在传统环形构件的正反两个独立表面，当你沿环带表面行走一周后会回到初始位置的对应背面，这种拓扑特性是其区别于普通环形件的核心特征。结构本身没有尖锐棱角，所有曲面过渡位置都做了平滑处理，扭转过程中截面始终保持垂直于环带的中心轨迹线，不会出现截面扭曲变形导致的局部应力集中问题。

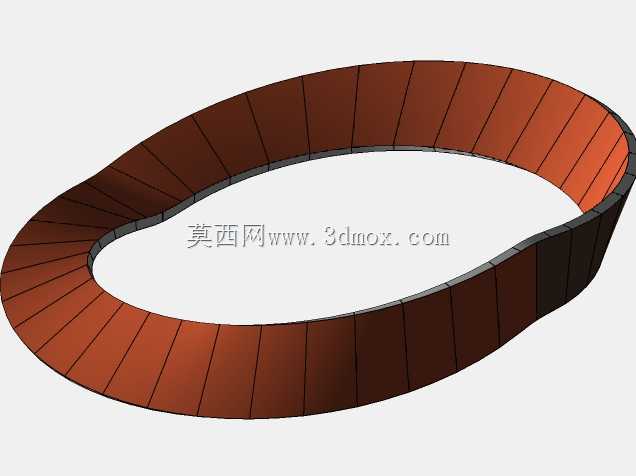

　　设计这类扭转环带结构时，核心是控制放样截面的间隔角度，本次结构采用间隔10度的截面排布方式，沿环形中心轨迹逐段放置矩形截面后做放样融合，截面间隔角度越小，最终生成的曲面平滑度越高，当间隔角度缩小到5度以内时，曲面的曲率变化会更趋近于连续，能满足更高精度的外观或者流体导流需求。设计过程中需要先确定环带的中心轨迹直径，再匹配矩形截面的长宽尺寸，要保证扭转过程中相邻截面不会出现自相交问题，尤其是当矩形截面的宽度较大时，需要适当增大中心轨迹的直径，避免环带内侧扭转时出现曲面重叠。如果是用于输送带场景，截面厚度要匹配带轮的槽宽尺寸，环带的中心轨迹直径要和带轮的基准直径适配，避免弯曲应力过大导致带体过早疲劳失效；如果是用作装饰结构件，壁厚可以根据加工工艺调整，采用3D打印工艺时最小壁厚不小于1.2mm，采用钣金弯折工艺时要匹配板材的最小弯曲半径，避免弯折位置出现开裂。

　　从安装边界来看，这类环形构件不需要做额外的定位接茬，整圈结构为一体化成型，安装时只需要匹配对应的支撑轮或者安装卡槽即可，环带的轴向宽度要比安装槽的宽度小0.5-1mm，预留受热膨胀的余量，避免高温工况下出现卡滞。如果是用作流体导流结构，环带的外轮廓要和腔体内壁保持0.3-0.8mm的间隙，既保证导流效果，又避免和腔壁发生摩擦。结构本身没有额外的安装孔位，依靠环形张紧力或者卡槽限位即可完成固定，拆装维护时不需要拆解复杂的连接结构，直接从支撑轮上取下即可更换。在实际建模过程中，要注意放样时的截面方向对齐，避免出现曲面扭转方向错误的问题，每一个截面的坐标系都要和中心轨迹线的法向保持一致，才能生成平滑连续的单侧曲面，完成建模后可以做曲面曲率分析，检查是否存在局部曲率突变的位置，调整对应位置的截面角度来优化曲面质量，确保最终结构满足对应的工程使用需求。
