CharlynnH系列摆线液压马达结构

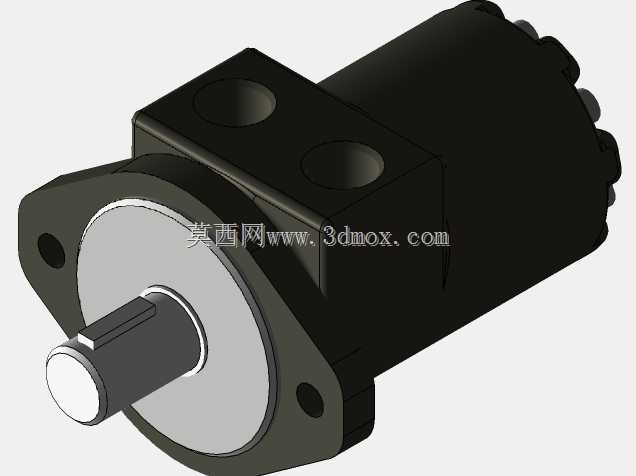

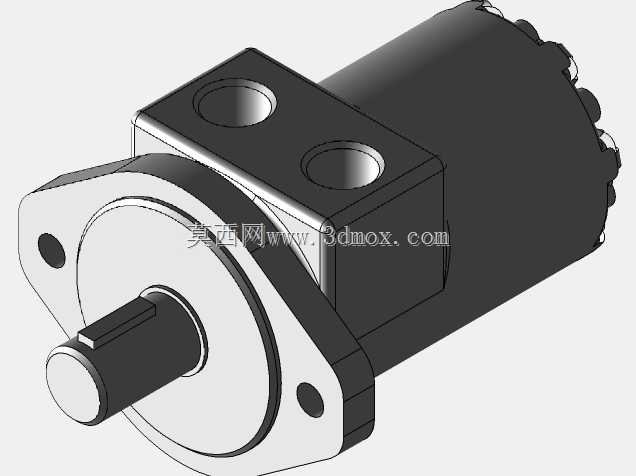

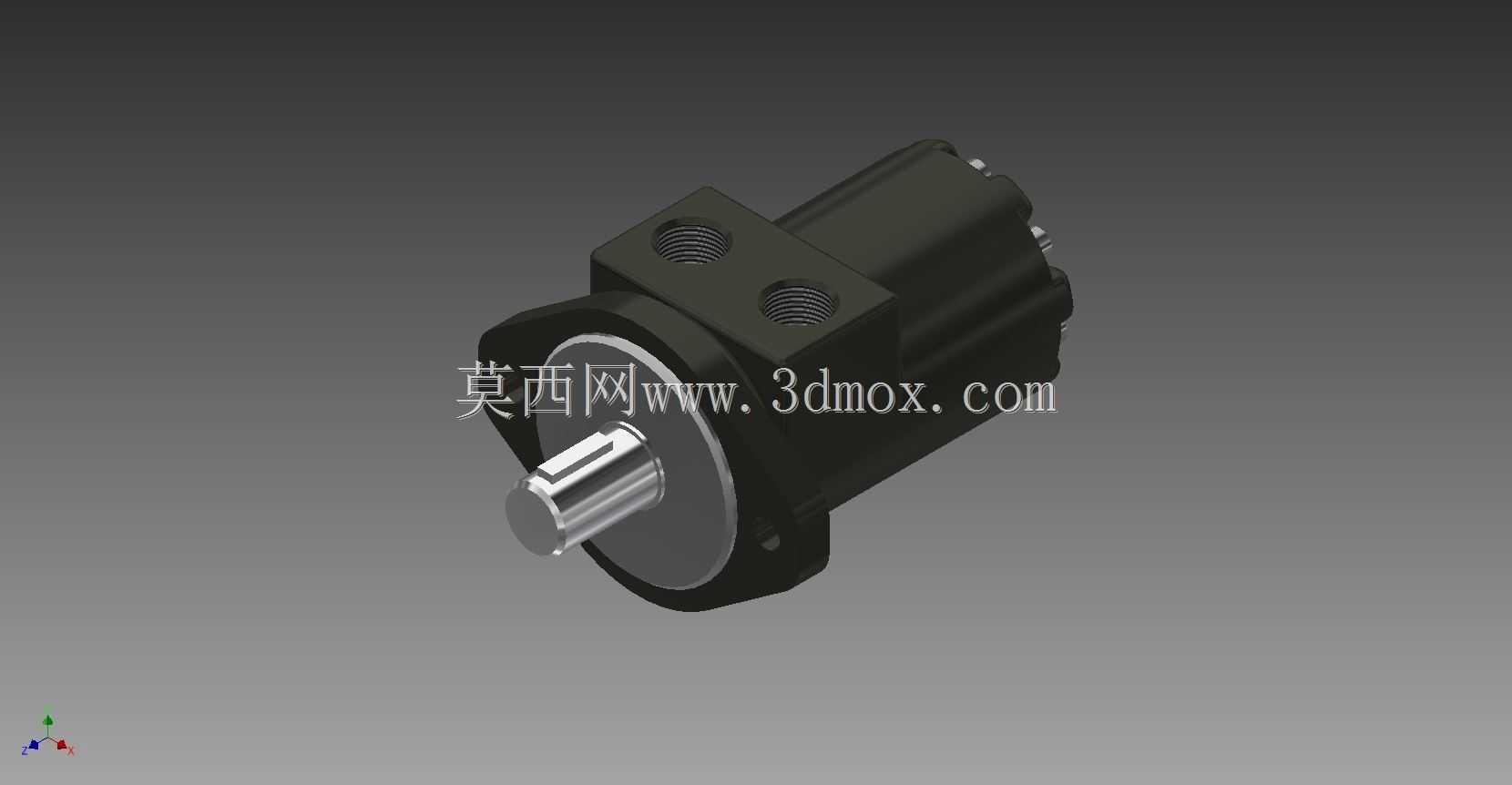

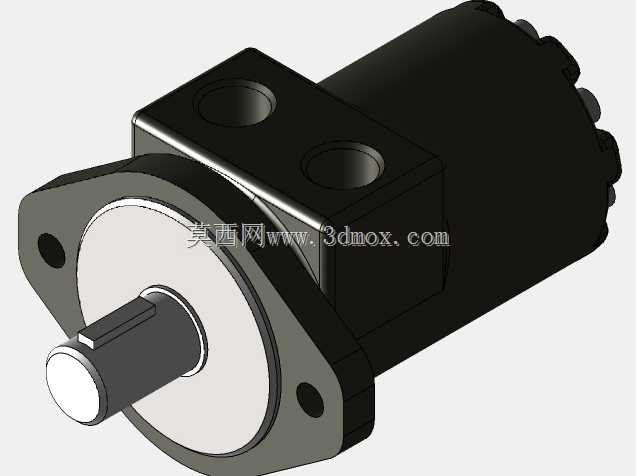

　　在工程机械、农业装备、特种作业车辆的液压传动回路里，这类摆线结构的液压马达一直是小扭矩高转速工况下的核心执行元件，区别于柱塞式马达的高压大扭矩输出特性，Charlynn H系列的结构设计更偏向紧凑安装空间下的动力输出适配，很多小型装载机的转向驱动、清扫设备的滚刷驱动、高空作业平台的回转机构里，都能看到同结构马达的应用。从三维结构的呈现来看，这个马达采用端面配流的摆线啮合副设计，输出轴端采用标准的法兰安装止口，前端的安装法兰带两个定位销孔与四个螺栓过孔，安装面的平面度公差控制在0.05mm以内，能保证和设备安装基座的贴合度，避免长期受径向载荷时出现密封渗漏的问题。进回油口设置在马达顶部的阀块区域，两个油口采用英制管螺纹设计，

　　油口的中心距、螺纹深度都匹配常规液压管路的接头安装尺寸，不需要额外设计过渡接头就能完成管路接驳，这点在现场设备改装、旧件替换的时候能省不少装配工作量。输出轴采用平键传动结构，轴伸长度、轴径尺寸都符合行业通用的安装互换标准，轴端的密封采用双唇口骨架油封，能承受一定的背压，避免马达壳体内部泄油压力过高时出现油液渗漏的问题。设计层面上，这个马达的壳体采用高强度球墨铸铁铸造，内部的摆线轮、针齿壳都做了渗碳淬火处理，表面硬度能达到HRC58-62，保证长期带载运转时的耐磨性能，配流盘和转子端面的配合间隙控制在微米级，既能减少内部泄漏提升容积效率，又不会因为间隙过小出现运转卡滞的问题。从安装边界来看，整个马达的径向最大尺寸集中在顶部油口区域，

　　轴向尺寸从安装法兰面到马达尾端的长度控制得非常紧凑，在布置液压回路的时候，不需要给马达尾部预留过多的安装空间，特别适合安装空间局促的小型设备动力布局。实际应用中，这类马达可以通过调节输入流量来实现输出转速的无级调节，通过调整系统压力来匹配输出扭矩的大小，能适应正反转的工况需求，内部的单向阀结构可以在反转时自动适配配流方向，不需要额外外接阀组就能完成转向切换。很多园林机械的行走驱动、小型输送带的驱动单元、渔船的起网机构里，选用这类马达的核心原因就是其结构简单可靠，对液压油的清洁度要求相比柱塞马达更低，日常维护只需要定期更换回油滤芯、检查油液清洁度就能保证长期稳定运转，不需要复杂的校准与维护流程。建模过程中可以发现，

　　这个马达的所有安装尺寸都遵循行业通用的互换标准，不管是做新设备的选型设计，还是做旧设备的备件替换，都能直接匹配原有安装位，不需要对设备的基座、管路连接位置做二次修改。马达的泄油口设置在壳体侧面，采用单独的泄油管路直接接回油箱，能保证壳体内部的压力始终处于常压状态，避免轴封长期承受高压导致过早损坏。在结构细节上，顶部的两个油口旁边做了清晰的旋向标识，安装管路的时候可以根据马达的正反转需求对应连接压力油口和回油口，避免接反导致马达转向不符合设备设计要求。输出轴的键槽宽度、深度都符合国标传动件的尺寸标准，配套的传动轮、联轴器都可以直接选用标准件，不需要单独定制加工连接部件，能大幅缩短设备的设计与装配周期。
