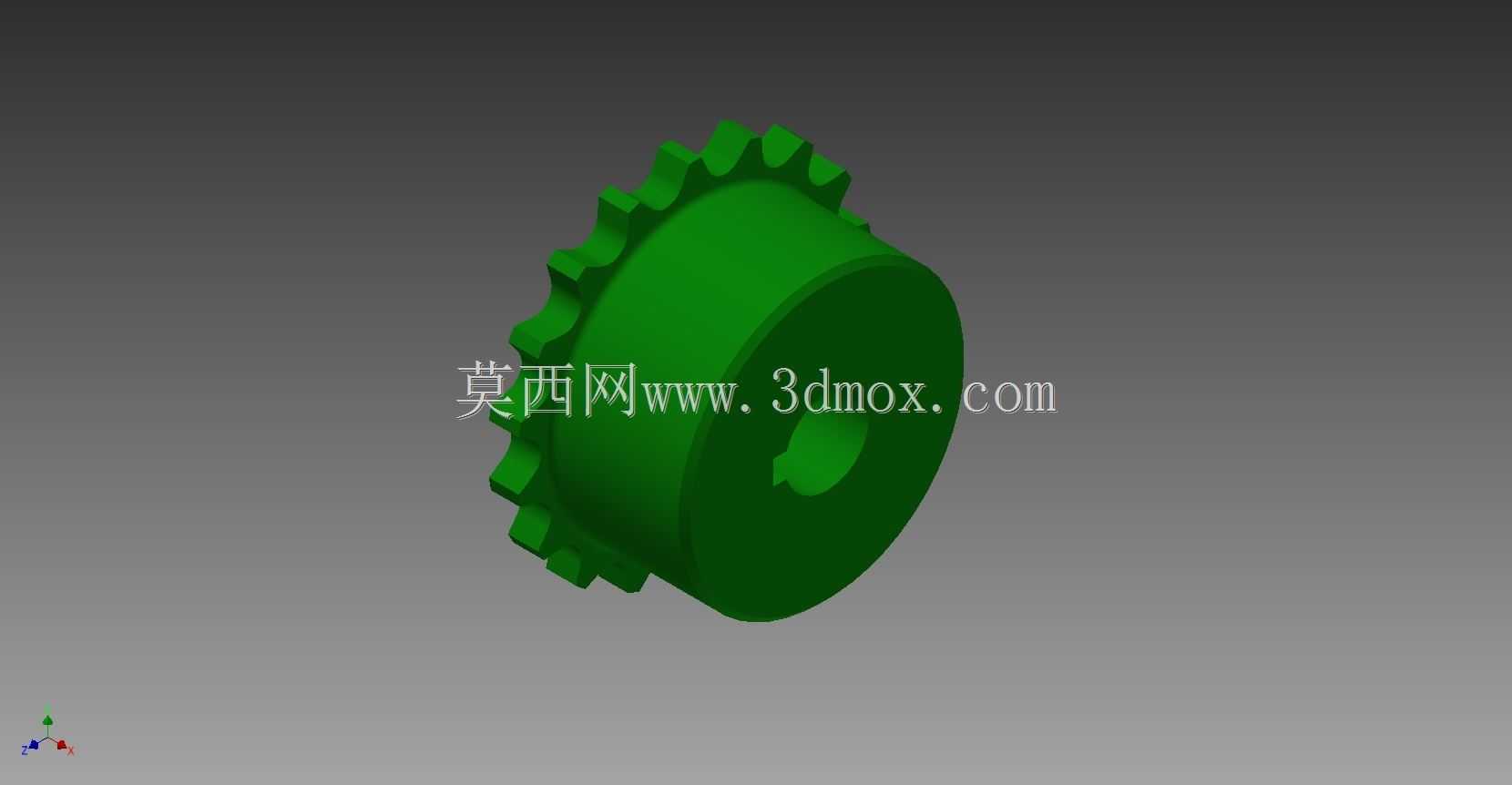

7/8英寸孔5018马丁链式链轮连接构件

　　在轻工输送、小型农机、包装生产线这类对轴系同轴度公差要求不算极端严苛，但需要兼顾传动缓冲、安装便捷性的场景里，这类带标准键槽的马丁链式链轮连接构件是非常常见的传动衔接件。不同于刚性联轴器对两轴对中精度的高要求，这类依托链条啮合实现扭矩传递的连接件，能允许两轴存在一定范围内的径向、角向偏移，在车间现场安装调试时，能大幅降低现场钳工的找正工作量，尤其适合那些需要定期拆解维护、更换易损件的传动工位。

　　从实际功能来看，这个构件本质是集成了链轮齿形的半联轴器结构，外侧的齿形是匹配标准5018规格链条的参数，和配套的另一半带齿构件通过双排或者单排滚子链条啮合，就能实现两根平行轴之间的扭矩传递，相比传统的凸缘联轴器，它的拆装不需要大幅度移动两端的轴系设备，只需要卸掉啮合的链条就能完成两端轴的分离，在设备检修更换密封件、轴承的时候能节省不少停机时间。内孔设计为7/8英寸的英制尺寸，是适配北美系列标准的轴径规格，对应的1/4英寸键槽也是匹配该轴径的标准平键尺寸，安装时只需要将轴加工出对应尺寸的键槽，推入构件后用紧定螺钉或者端盖锁紧就能完成轴向固定，不需要额外加工复杂的定位结构。

　　做这个构件的三维建模时，首先要确认的是齿形部分的参数，5018链条对应的链轮齿形要符合ANSI标准的齿廓曲线，不能随意绘制渐开线或者圆弧，否则实际啮合时会出现卡链、跳齿的问题，建模时先绘制齿形的端面草图，通过拉伸生成齿圈部分，再做齿顶的倒角处理，避免齿顶锐边在装配时刮伤链条滚子。内孔和键槽的尺寸要严格按照英制标准的公差带设置，7/8英寸的轴孔如果是用于过渡配合，公差要控制在H7/k6的区间，键槽的宽度公差要取H9，避免平键安装时出现过松或者过紧的情况。轮毂部分的厚度要根据传递的额定扭矩核算，不能为了减重过度削减轮毂壁厚，否则在冲击载荷下容易出现轮毂开裂的问题，通常这类规格的连接器，轮毂外径要比内孔大至少2.5倍，保证足够的抗扭截面系数。

　　安装边界方面，这个构件装入轴端后，要保证齿圈部分的端面和配套另一半连接器的齿圈端面平行度误差不超过0.1mm，否则链条运行时会出现偏磨，大幅缩短链条使用寿命。轴向定位时，构件的端面要和轴肩贴合，不能存在悬空的情况，否则轴转动时会产生附加的弯矩，加剧轴承的磨损。选型时要注意，这个规格的连接器适用的轴系转速不能超过每分钟300转，因为链条啮合的线速度过高会产生较大的振动和噪音，不适合高速传动的场景，通常用在低速重载的输送线、小型搅拌设备的动力输出端比较合适。另外在设计配套的防护罩时，要给齿圈和链条的啮合部分留出至少15mm的安全间隙，避免运行时杂物卷入啮合区域造成设备故障。

　　从结构细节来看，齿根部分要做圆角过渡，不能出现直角尖角，否则热处理时会产生应力集中，使用过程中容易出现断齿的问题。轮毂上的紧定螺钉孔要设置在键槽的正上方位置，这样锁紧时紧定螺钉能压在平键上，不会因为轴的转动导致螺钉松动。如果是用于有腐蚀的工况，建模时还要预留表面处理的厚度，比如镀锌或者喷塑的话，尺寸要留出0.05-0.1mm的余量，避免处理后内孔尺寸变小无法装配。很多新手建模时容易忽略链轮齿根的圆弧半径，把齿根做成直角，实际加工出来的零件在载荷冲击下很容易从齿根位置断裂，这是做这类传动件建模时需要特别注意的细节。另外，这类链式连接器在安装时不需要涂抹过多的润滑脂在齿面，只需要定期给链条滴注润滑油即可，过多的润滑脂容易粘附灰尘，反而会加剧链条和齿面的磨损。
