GEARTEK直键轴NPT油口液压马达结构

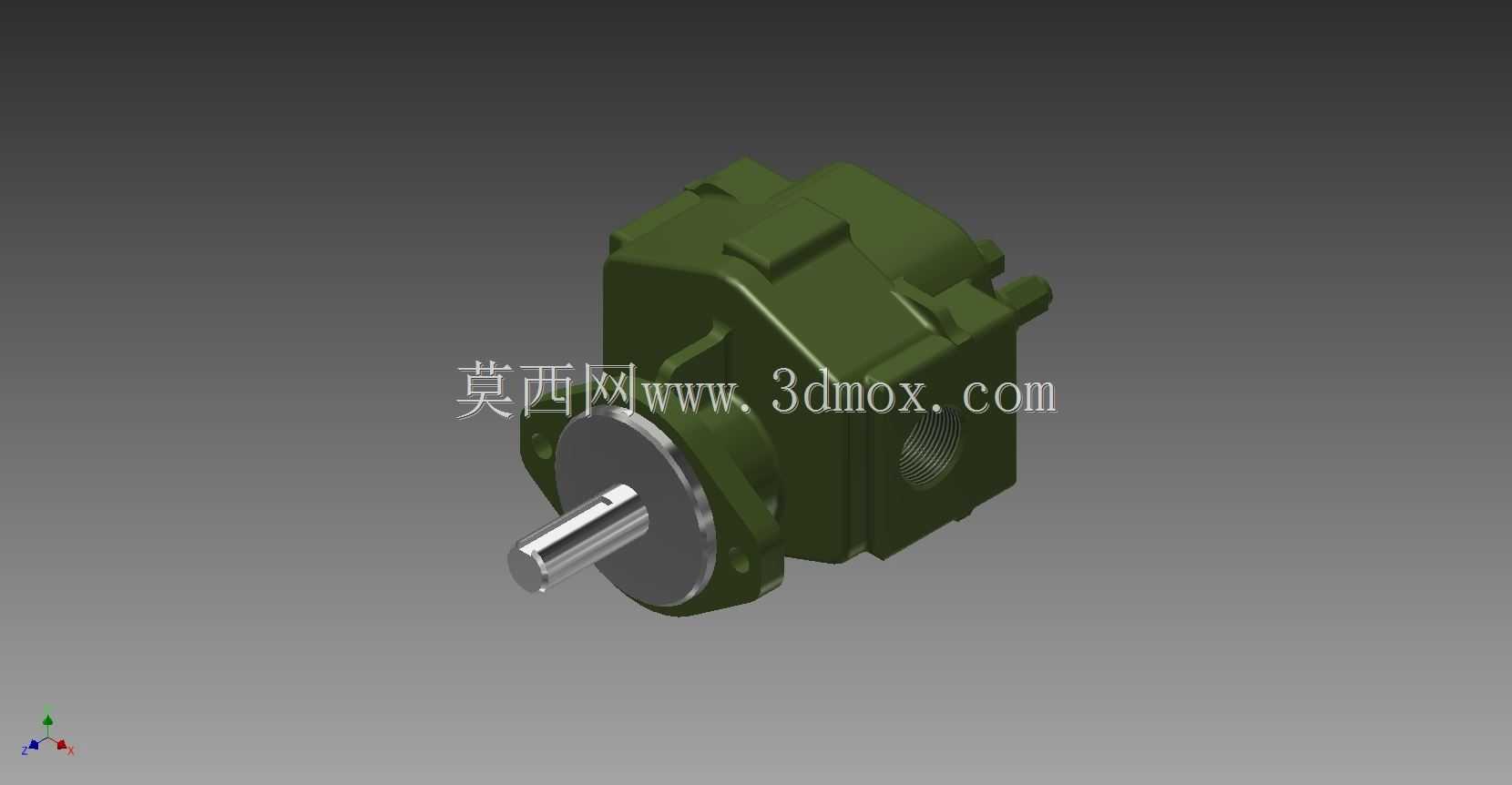

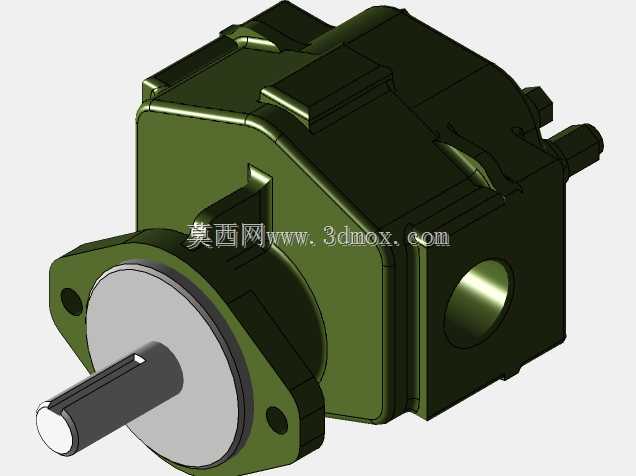

　　在工程机械、农业装备、工业液压站这类需要持续回转动力输出的场景里，齿轮式液压马达凭借抗污染能力强、低速扭矩输出稳定、维护成本低的特性，一直是中低压液压回路里的常用执行元件。这款GEARTEK出品的液压马达，采用外啮合齿轮式的核心结构，整体壳体采用高强度铸铁一体铸造成型，表面做了军绿色防锈氧化处理，能适应户外施工、农林作业这类多粉尘、高湿度的复杂工况，避免壳体长期暴露在户外出现锈蚀剥落的问题。从安装适配性来看，这款马达配置了标准SAE A型安装法兰，法兰端面的定位止口尺寸严格遵循SAE J744标准的公差要求，安装时可以直接和对应规格的阀块、支架止口配合定位，不需要额外做适配转接板，能大幅减少现场安装的配做工作量。

　　输出轴采用直键平键连接结构，键槽的对称度、轴径的公差带都按回转件的配合要求设计，和带轮、链轮、联轴器等传动件连接时，能保证扭矩传递的同轴度，避免长期运转出现键槽啃蚀、轴偏磨的问题。油口采用内螺纹NPT锥管螺纹设计，这种螺纹依靠牙型的过盈变形实现密封，不需要额外加密封垫片就能承受液压回路的脉冲压力，适配国内常用的液压硬管、高压胶管的连接规格，现场布管时不需要专门转换接头，能减少管路的泄漏点。从结构设计逻辑来看，这款马达的进回油口布置在壳体侧端面，和输出轴轴线呈垂直布局，这种布局能让马达在安装到设备侧面、端面等不同位置时，都能方便管路排布，不会出现管路和周边结构件干涉的问题。壳体内部的齿轮副采用高精度磨齿加工，齿向做了卸荷修正，

　　能减少齿轮啮合时的困油现象，降低运转时的噪音和压力脉动，输出轴位置的密封采用双唇口骨架油封，外侧防尘唇能阻挡外界的粉尘、泥水进入马达内部，内侧主密封唇能承受住壳体内部的回油压力，避免长期运转出现轴端渗漏油的问题。在实际选型应用时，需要注意这款马达的安装边界：法兰安装面到轴端的伸出长度、壳体的最大外廓直径，要提前和设备安装位的预留空间做核对，避免安装时和周边的机架、管路出现空间干涉；同时要匹配液压系统的额定流量、工作压力范围，和马达的额定转速、输出扭矩参数做匹配，避免长期超压超转速运转导致内部齿轮、轴承过早磨损。这类液压马达常被用在小型工程机械的回转机构、农业机具的驱动装置、工业输送线的回转驱动单元里，相比摆线马达，

　　它的抗油液污染能力更强，对液压油的清洁度要求相对宽松，适合在野外作业、维护条件有限的场景下使用；相比柱塞式液压马达，它的结构更简单，采购和维护成本更低，在中低压、固定转速比的动力输出场景里有很高的性价比。建模过程中，对壳体的铸造圆角、法兰的安装孔位、键槽的尺寸公差、油口的螺纹深度都做了1:1的还原，能直接用于液压系统的管路排布干涉检查、设备安装位的结构适配校核，也可以作为液压原理教学、液压元件结构认知的三维参考模型，帮助设计人员快速熟悉这类SAE法兰安装齿轮马达的结构尺寸和安装特性，减少选型和建模的重复工作量。
