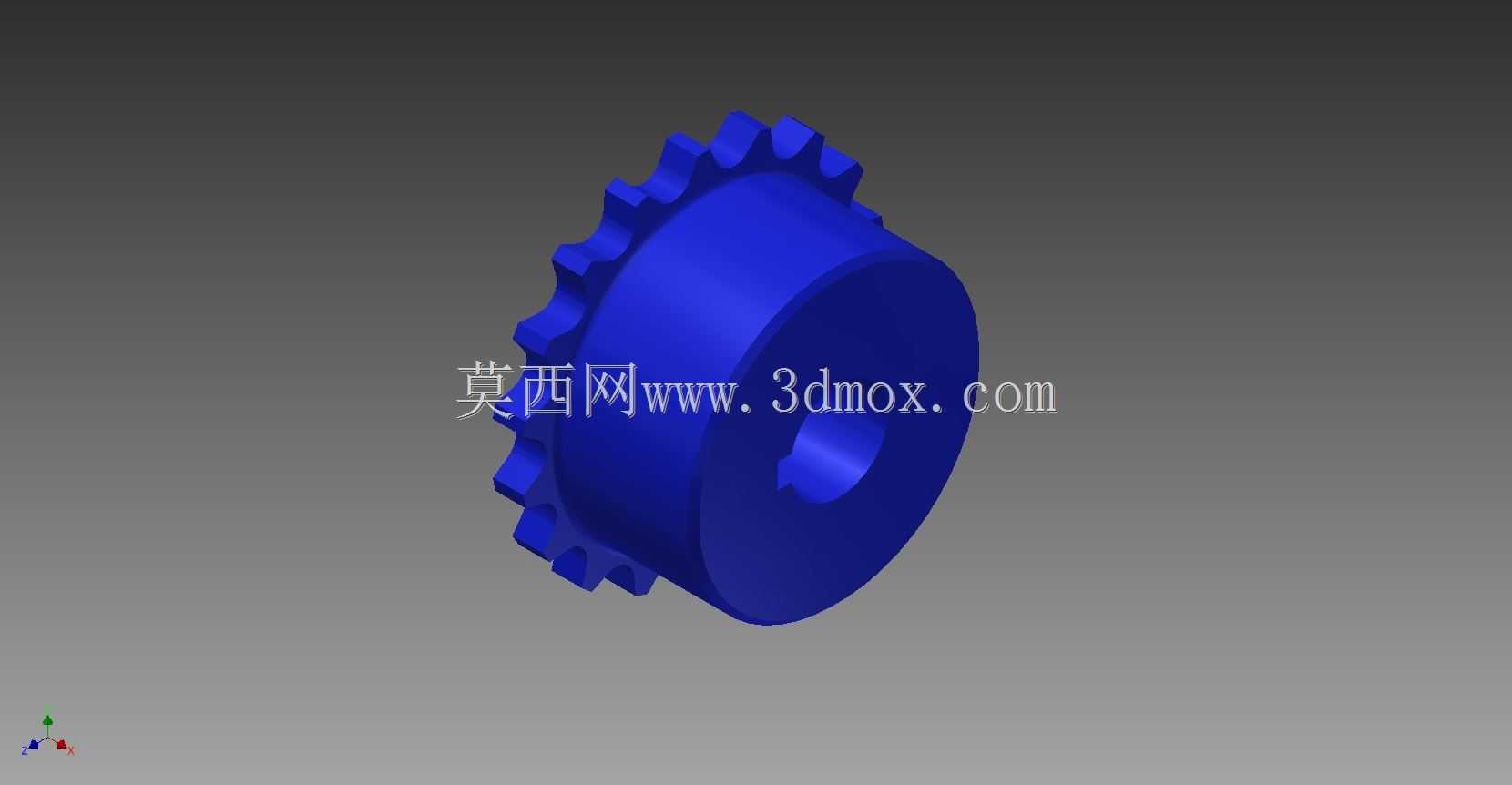

一英寸轴用5018型马丁链式链轮结构

　　在工业动力传输场景里，这类链轮是链式耦合系统里的核心受力零件，主要适配1英寸直径的键连接轴端，常见于泵组、工业电机、减速机输出端的动力衔接工位，靠配套链条和同规格链轮配对，完成两根平行轴之间的扭矩传递，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装同轴度、中心距的公差容忍度更高，很适合车间里长期运行的通用动力设备改造、备件替换场景。

　　从实际安装边界来看，这个链轮的内孔严格匹配1英寸轴径，孔内开有标准键槽，装配时靠平键完成周向固定，能传递额定工况下的稳定扭矩，不会出现轴孔相对滑动的问题；轮毂部分做了加厚设计，轴向长度足够覆盖轴端的配合段，装配后不会因为悬臂受力导致轮毂偏磨，也能分散键槽位置的应力集中，避免长期交变载荷下出现键槽崩裂的故障。齿圈部分的齿形完全匹配马丁标准5018规格链条的节距、滚子直径，齿廓做了修形处理，啮合时能顺畅引导链节入位，不会出现卡链、跳齿的问题，就算安装时两轴中心距存在小范围偏差，也能靠链条的挠性补偿误差，不会出现传动卡滞。

　　设计这类零件的时候，首先要敲定的是内孔与轴的配合公差，考虑到这类备件多用于现有设备的维修替换，内孔选用过渡配合，既保证装配时不需要过度敲击就能顺利推到轴肩位置，也能保证运行时轴和孔不会出现相对窜动；键槽的位置严格对齐齿的对称中心线，保证动平衡精度，就算在中高转速工况下运行，也不会出现额外的径向振动。齿部的参数完全遵循对应链条的啮合标准，齿顶圆、齿根圆的尺寸公差控制在合理范围，既保证链节能顺利啮入啮出，也不会因为齿隙过大导致传动冲击、噪音过大。轮毂和齿圈之间做了圆弧过渡，没有尖锐的应力集中棱角，就算长期承受交变冲击载荷，也不会在过渡位置萌生疲劳裂纹。

　　从实际使用场景来说，这类链轮不需要配套复杂的张紧机构，只要两轴平行度控制在常规安装公差范围内，就能稳定运行，日常维护只需要定期检查链条张紧度、加注润滑脂即可，相比齿轮传动的维护成本低很多。在化工泵、输送线驱动电机、小型减速机的输出端，这类链式耦合结构非常常见，当设备出现备件损坏需要替换时，准确匹配轴径、链条规格的链轮能直接完成装配，不需要额外修改轴端或者调整设备安装位置，大幅缩短停机维修的时间。

　　建模的时候要注意几个核心尺寸的校验：首先是内孔键槽的宽度、深度，必须和对应尺寸的平键规格匹配，不能出现键装不进去或者键侧间隙过大的问题；其次是齿形的节距、齿厚，要和配套链条的滚子尺寸完全适配，避免啮合时出现干涉；还有轮毂的端面跳动、齿圈的径向跳动公差，要控制在通用传动件的精度范围内，保证装配后运行平稳。另外齿根位置的圆角处理不能省略，这是避免应力集中、提升零件疲劳寿命的关键细节，很多新手建模时容易把齿根做成直角，实际加工出来的零件在冲击载荷下很容易从齿根位置断裂。

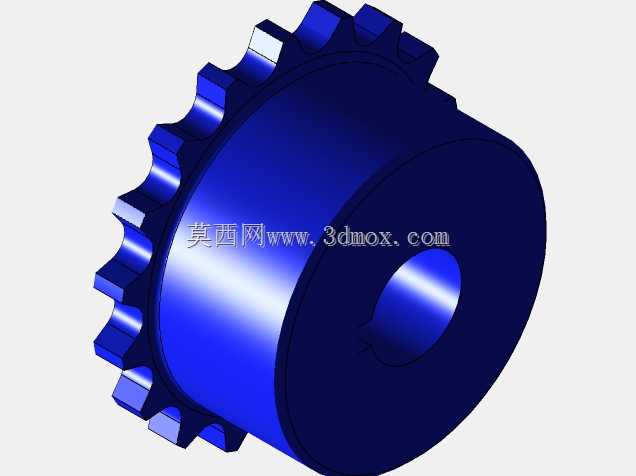

　　这类传动件的外形没有多余的装饰结构，所有结构都是为了满足传动受力、安装固定的需求：加厚的轮毂是为了提升轴孔配合的接触面积，分散键槽的受力；均匀分布的轮齿是为了和链条连续啮合传递扭矩；中心的通孔和键槽是为了完成和动力轴的周向、轴向固定。实际选型时，除了匹配轴径和链条规格，还要确认齿顶圆的外径尺寸不会和设备周边的防护罩、机架结构出现干涉，轮毂的轴向长度不会超出轴端的可用安装长度，保证装配后链轮的端面和轴肩完全贴合，锁紧装置能可靠固定，不会出现运行时链轮轴向窜动的问题。
