Falcon500适配6T32DP小齿轮轴结构设计

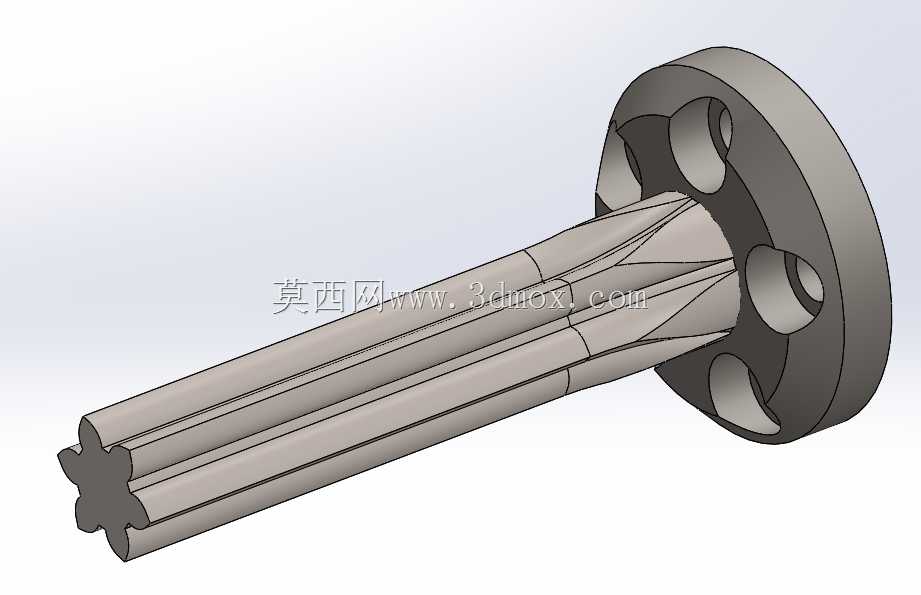

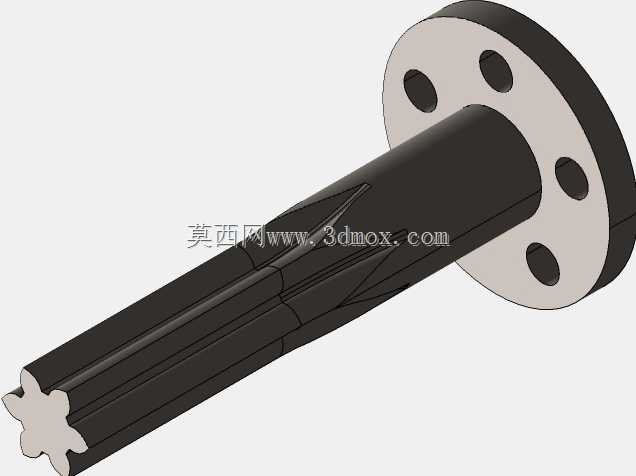

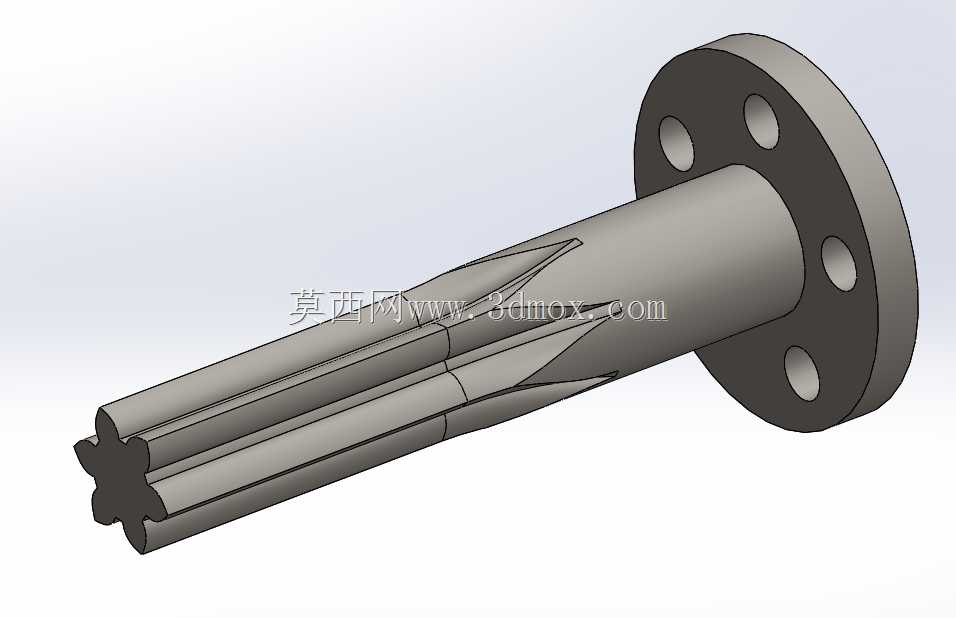

　　这款适配Falcon500电机的小齿轮轴，核心面向FRC竞赛类小型移动机器人、紧凑型桌面自动化模组的大减速比传动场景设计，解决常规直连传动无法在极小安装空间内实现高减速比输出的痛点。从实际应用层面看，这类小齿轮轴多用于机器人驱动轮组、小型机械臂关节的前置减速级，搭配内齿圈或啮合齿轮即可在电机输出端直接完成第一级减速，省去额外的过渡传动零件，大幅压缩传动链路的轴向占用空间。设计阶段围绕两种实际装配需求做了差异化结构处理：一种采用齿轮段与轴段一体化延伸的长轴结构，齿轮啮合段直接延伸至轴的全长，可适配需要长啮合跨度、大载荷传递的传动场景，能有效分散轮齿接触应力，降低单齿啮合时的局部压强，适合频繁正反转、瞬时冲击载荷较大的机器人竞技场景；

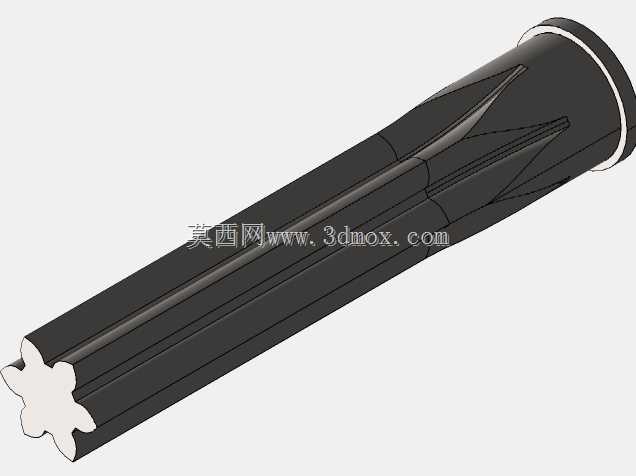

　　另一种为短齿轮段结构，齿轮啮合长度仅覆盖必要的啮合宽度，整体轴长更短，适合安装空间极度紧凑、轴向尺寸受限的轻量化模组，能在保证传动强度的前提下尽可能减轻运动件重量，降低传动惯量对电机动态响应的影响。需要明确的是，这款6齿小齿轮的啮合中心距并不适配常规标称8齿齿轮的标准中心距参数，装配时需按照C-C齿轮啮合的中心距计算方式重新校核安装孔位，不能直接套用标准8齿齿轮的安装边界，否则会出现轮齿卡滞、啮合间隙过大或传动异响的问题。从结构细节看，轴端采用花键式输出结构，与Falcon500电机的输出轴配合段做了公差适配，保证装配后无径向窜动，轮齿部分按照32DP的齿形参数做了齿顶修缘处理，减少高速转动时的轮齿啮合冲击，

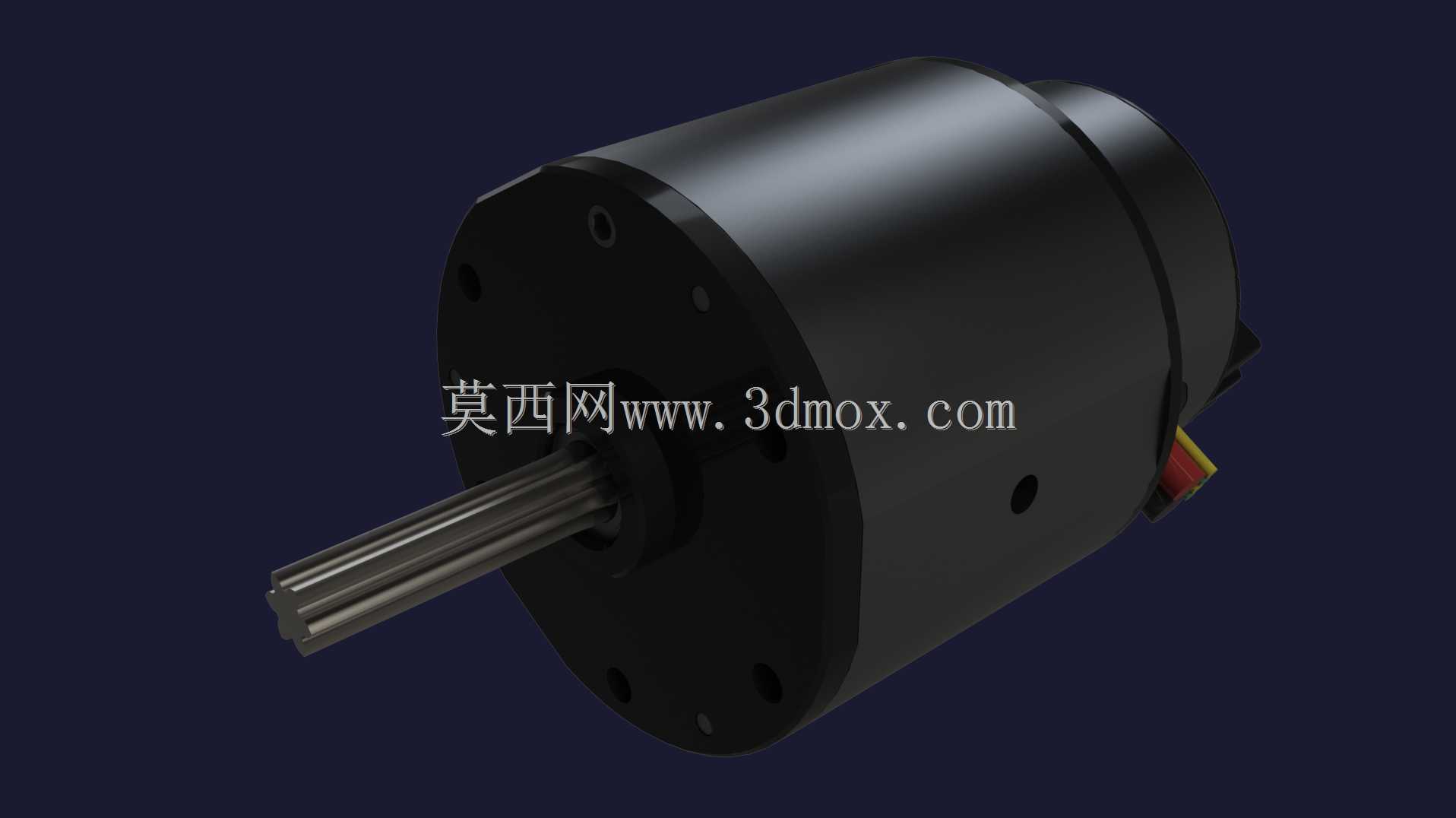

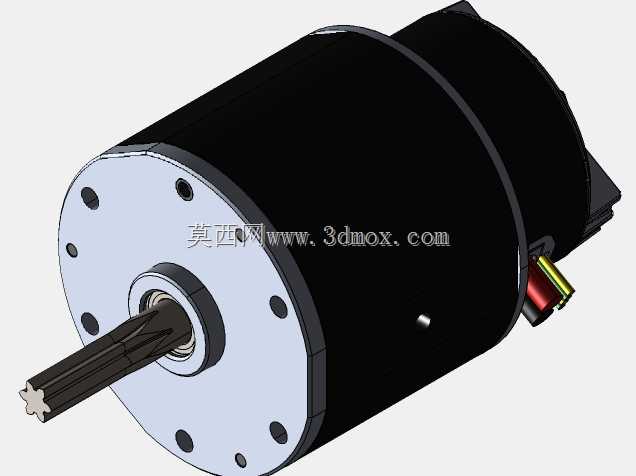

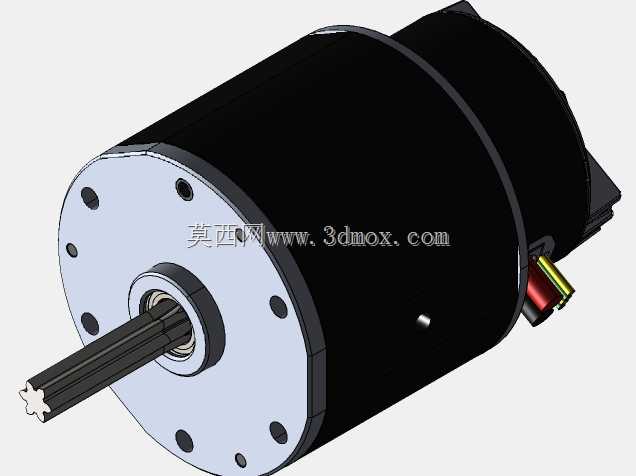

　　降低传动过程中的噪音与磨损。安装边界上，齿轮轴的径向最大尺寸与电机输出端的安装法兰孔径匹配，轴向装配时不会与电机端盖发生干涉，两种结构的轴段长度分别对应不同的安装距需求，选型时可根据传动箱的内部轴向空间灵活选用，无需额外对轴段做二次切削加工，避免破坏轴的整体强度与动平衡性能。实际传动过程中，这种直接在电机轴端集成小齿轮的设计，省去了联轴器、键连接等额外传动零件，既减少了传动链路的累计误差，也降低了整体装配的复杂度，对于需要快速迭代、紧凑集成的小型传动系统而言，能有效缩短结构设计与装配调试的周期。
