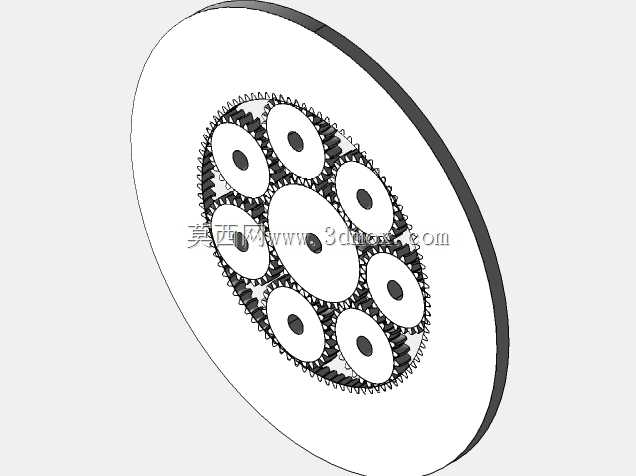

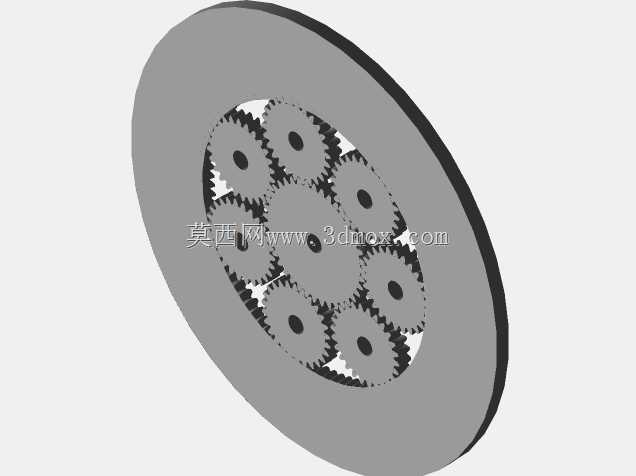

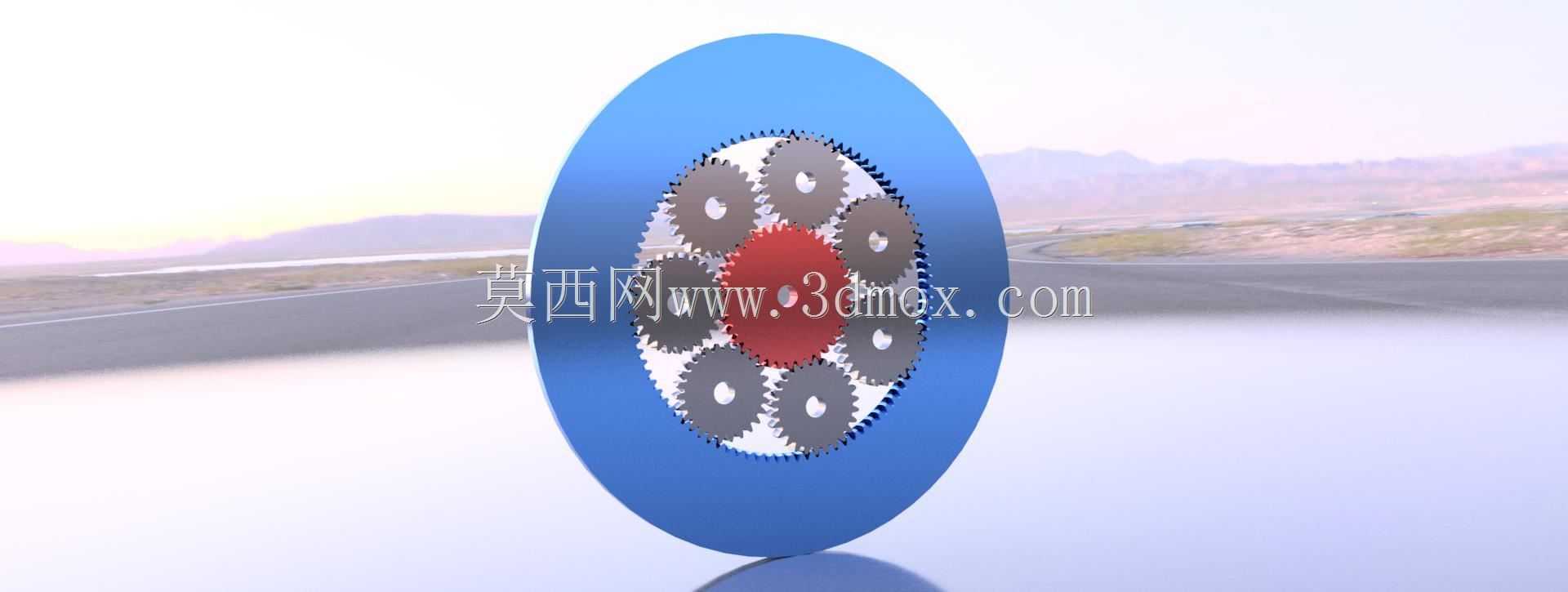

同轴式行星轮系传动结构三维数模

　　这套行星轮系结构在常规工业传动场景中适配性极强，小到桌面级自动化输送线的动力减速单元，大到中小型工程机械的回转驱动模块，都能见到同结构的实际应用。区别于定轴轮系的排布逻辑，这套结构将太阳轮布置在传动中心位置，周围均匀排布的行星轮同时与太阳轮、外侧内齿圈啮合，行星轮通过销轴安装在共用的行星架上，动力输入输出可根据实际工况灵活切换，既可以太阳轮为输入端、内齿圈固定、行星架输出大扭矩减速动力，也能根据传动比需求锁止不同构件，实现增速、反向传动、差速等多种传动逻辑。

　　从实际使用的角度看，这种轮系结构最突出的优势是载荷分流，多组行星轮同时参与啮合，单齿承受的接触应力、弯曲应力远低于同参数的定轴齿轮结构，同等输出扭矩下整体结构体积能缩小40%以上，非常适合安装空间受限、对传动单元重量有严格要求的设备场景。建模过程中首先确定了核心传动参数，先根据目标传动比匹配太阳轮、行星轮、内齿圈的齿数关系，保证内齿圈齿数与太阳轮齿数的和能被行星轮数量整除，避免装配时出现齿位干涉，同时校验行星轮的邻接条件，确保相邻行星轮的齿顶圆不会发生碰撞，预留足够的安装间隙。

　　齿形部分采用标准渐开线圆柱直齿设计，齿顶高系数、顶隙系数均取通用机械传动的常规值，建模时先生成单个齿的齿廓曲线，通过阵列完成单个齿轮的实体构建，再按照啮合中心距完成三个行星轮的周向均布，装配时严格对齐齿侧间隙，保证啮合时不会出现卡滞、顶齿的问题。内齿圈作为结构的固定构件，外侧设计了环形安装止口，可直接嵌入设备的传动箱壳体定位，止口处预留的螺栓孔位按照通用安装孔距排布，能适配多数标准传动箱的接口尺寸；太阳轮的输入端设计了标准轴伸，带键槽结构可直接与驱动电机的输出轴连接，行星架的输出端同样做了法兰接口，可直接对接负载端的连接盘，不需要额外做转接件。

　　实际选型应用时，需要注意安装边界的同轴度要求，太阳轮、内齿圈、行星架三者的回转中心同轴度公差需要控制在0.02mm以内，否则会出现偏载、啮合噪音过大、齿面异常磨损的问题。这套结构的润滑腔设计在内齿圈与行星架围成的封闭区域内，可填充润滑脂或者采用飞溅润滑，适配不同转速工况的使用需求，当输入转速在1500rpm以内时，采用脂润滑即可满足长期运行要求，转速更高时可在壳体上预留注油、排油口采用油润滑。建模过程中对所有运动部件做了干涉检查，行星轮绕自身销轴转动、同时绕太阳轮公转的全行程内，所有构件之间都预留了合理的间隙，既不会出现运动干涉，也不会因为间隙过大导致传动回差超标，常规精度等级下这套轮系的传动回差可控制在1°以内，能满足多数自动化设备、小型工程机械的传动精度要求。不同于定制化的特殊传动结构，这套行星轮系的所有齿轮参数都符合通用标准，加工时可采用常规滚齿、插齿工艺完成，不需要特殊刀具，加工成本可控，维修替换时也能快速找到适配的标准配件，非常适合通用机械设备的传动单元选型参考。
