横河AXF系列8寸磁性流量计显示变送单元

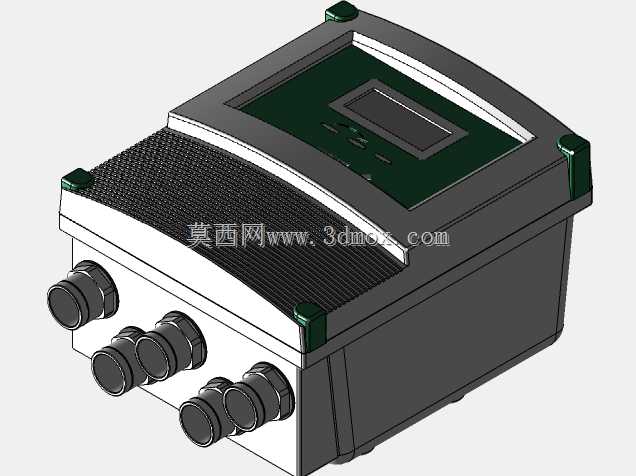

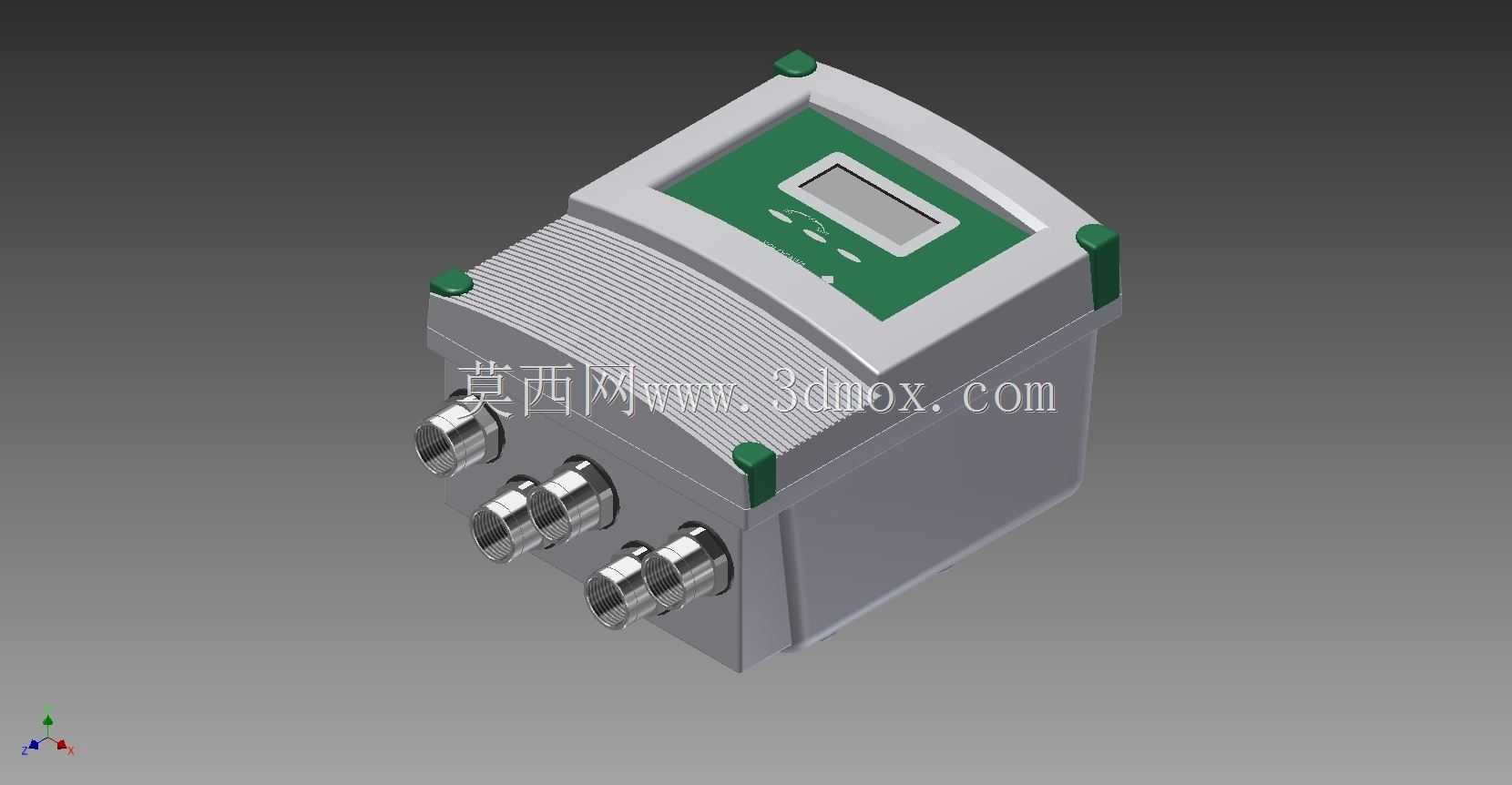

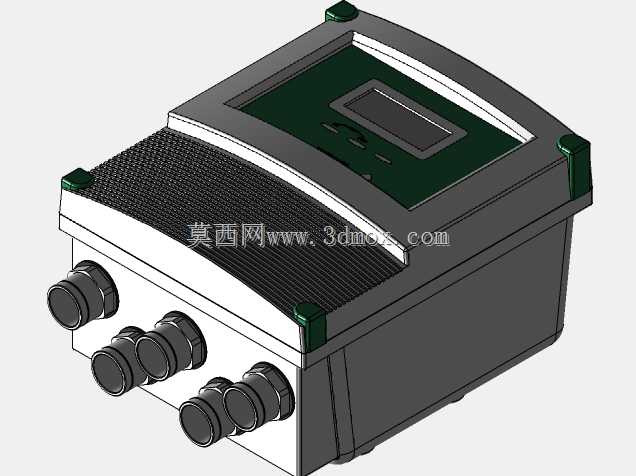

　　在市政给排水、化工流体输送、冶金浆液管控等工业现场，电磁流量计的显示变送单元是整套测量系统的人机交互核心，承担着流量数据实时展示、参数配置、信号转换输出的关键作用，本次呈现的是适配8寸管径横河Admag AXF系列磁性流量计的现场安装型显示单元结构。从现场安装适配性来看，该显示单元采用壁挂/管道一体式兼容的壳体设计，壳体主体为阻燃ABS工程塑料注塑成型，边角做圆弧过渡处理，避免现场安装磕碰造成的结构损伤，顶部与侧部分布的绿色硬质橡胶缓冲柱，既可以在安装对位时提供防撞保护，也能在多台设备并排安装时形成预留间隙，避免壳体间直接摩擦剐蹭。正面操作区域采用下沉式绿色面板设计，内嵌段码式液晶显示屏，屏幕周边设置的薄膜按键采用密封压合结构，

　　配合壳体整体的IP65防护等级设计，能够适应户外露天、高湿度、轻度粉尘的工业现场环境，避免水汽、粉尘侵入内部电路造成故障。壳体下部设置的三个金属电缆格兰头，采用不锈钢材质加工，分别对应电源输入、流量信号输出、通讯接线三类线路的接入，格兰头自带的橡胶密封环可以在锁紧后抱紧电缆外皮，兼顾线缆固定与密封防护需求，接线腔内部预留的接线端子排空间，能够满足现场1.5平方毫米多股铜芯线的弯折、接线操作，无需额外配置转接端子盒。从设计逻辑层面，该显示单元的结构完全匹配AXF系列电磁流量计的信号输出协议，内部电路安装槽做了分层设计，电源板与信号处理板之间设置金属屏蔽隔层，避免工业现场的变频设备、强电线路对微弱流量信号造成电磁干扰，

　　保证测量数据的稳定性。壳体背部的安装挂孔采用腰型孔设计，能够适配现场不同间距的膨胀螺栓安装位，安装时无需精准打孔对位，降低现场安装的施工难度，同时挂孔周边做了加厚筋条处理，避免长期悬挂使用后出现孔位开裂的问题。在实际工况应用中，该显示单元可以直接安装在流量计传感器本体上方，也可以通过延长电缆壁挂安装在便于操作人员观察读数的位置，显示屏采用宽温设计，能够在-20℃到60℃的环境温度范围内正常显示，避免极端温度下出现屏幕黑屏、显示缺划的问题。面板上的操作按键可以直接设置流量量程、报警阈值、输出信号类型等参数，无需外接专用编程器，现场运维人员经过简单培训即可完成参数调整操作。从结构建模的细节来看，壳体侧面的散热筋条采用等距分布设计，

　　既可以增强壳体的结构强度，避免注塑成型后出现壳体变形，也能增大壳体与空气的接触面积，帮助内部电路工作时产生的热量及时散出，避免长期高温工作缩短电子元器件的使用寿命。三个电缆接头的螺纹规格采用常规工业仪表通用的M20*1.5标准，现场更换格兰头或者加装防水堵头时可以直接采购标准件替换，无需定制特殊规格配件，降低后期运维的配件成本。在安装边界尺寸上，该显示单元的整体宽度控制在160毫米以内，高度控制在180毫米以内，深度控制在120毫米以内，属于紧凑型工业仪表壳体，在现场仪表安装空间紧张的场景下，比如管道井、设备旁狭窄的仪表架上，也能顺利完成安装，不会与周边的管道、阀门、其他仪表产生安装干涉。壳体正面的显示屏倾斜角度设置为15度，当单元安装在1.5米左右的常规操作高度时，站立的运维人员可以清晰看到屏幕上的流量数值，无需弯腰或者垫脚观察，符合现场人机工程学的设计要求。此外，壳体的上下盖合位置采用嵌入式密封槽设计，内置发泡橡胶密封条，上盖通过四颗不锈钢螺丝与下壳体锁紧，锁紧后密封条的压缩量控制在30%左右，既可以保证密封防护效果，也不会因为压缩量过大造成密封条永久变形失去密封作用。
