高温承插焊三片式高压球阀结构

　　这款承插焊连接的三片式球阀，核心适配高温高压工业管路的截断控制需求，在石化高温工艺管线、蒸汽输送主管路、高压导热油循环系统这类对密封可靠性、连接强度要求极高的工况中应用广泛，相比法兰连接球阀，承插焊结构与管线焊接后无额外密封泄漏点，能长期承受1200PSI级别的管路压力，同时适配最高500摄氏度的介质输送场景，避免高温工况下法兰垫片老化松弛导致的泄漏风险。

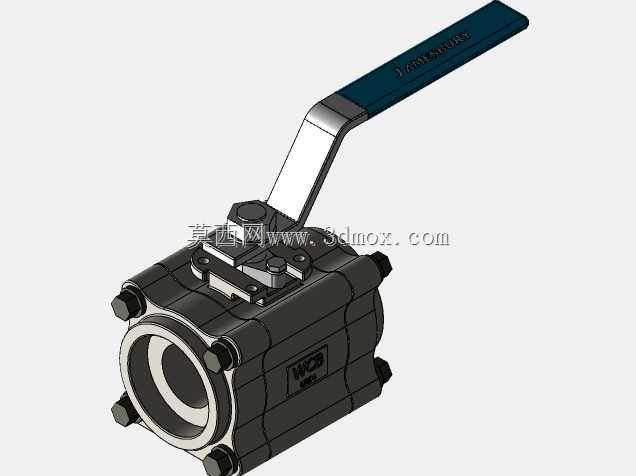

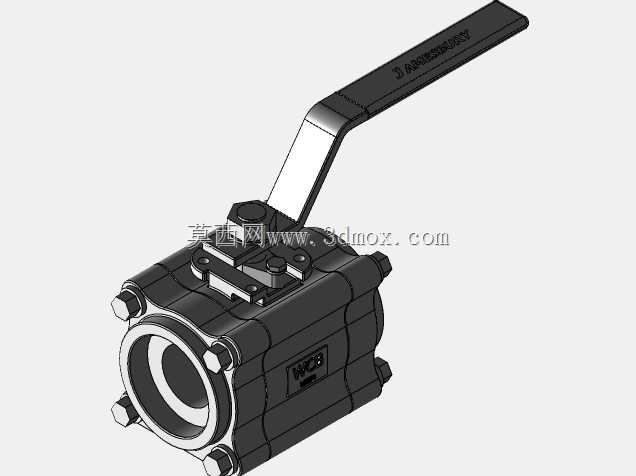

　　从结构设计逻辑来看，三片式阀体的拆分结构是核心设计亮点，阀体由左中右三段组成，通过四根周向均布的螺栓锁紧固定，这种结构一方面在加工阶段可以单独对中体的阀腔、左右体的流道进行高精度镗削加工，保证球体安装后的同轴度，降低阀座密封面的偏磨概率；另一方面在后期现场维护时，无需将整个阀体从管线上切割拆下，只需松开锁紧螺栓即可取出中体部分，完成阀座更换、球体密封面修复、阀杆填料更换等维保操作，大幅降低高温高压管线的维保停机时间。阀体材质选用WCB碳素铸钢，材料本身的高温力学性能稳定，在500摄氏度工况下依然能保持足够的结构强度，不会出现高温蠕变导致的阀体变形问题。

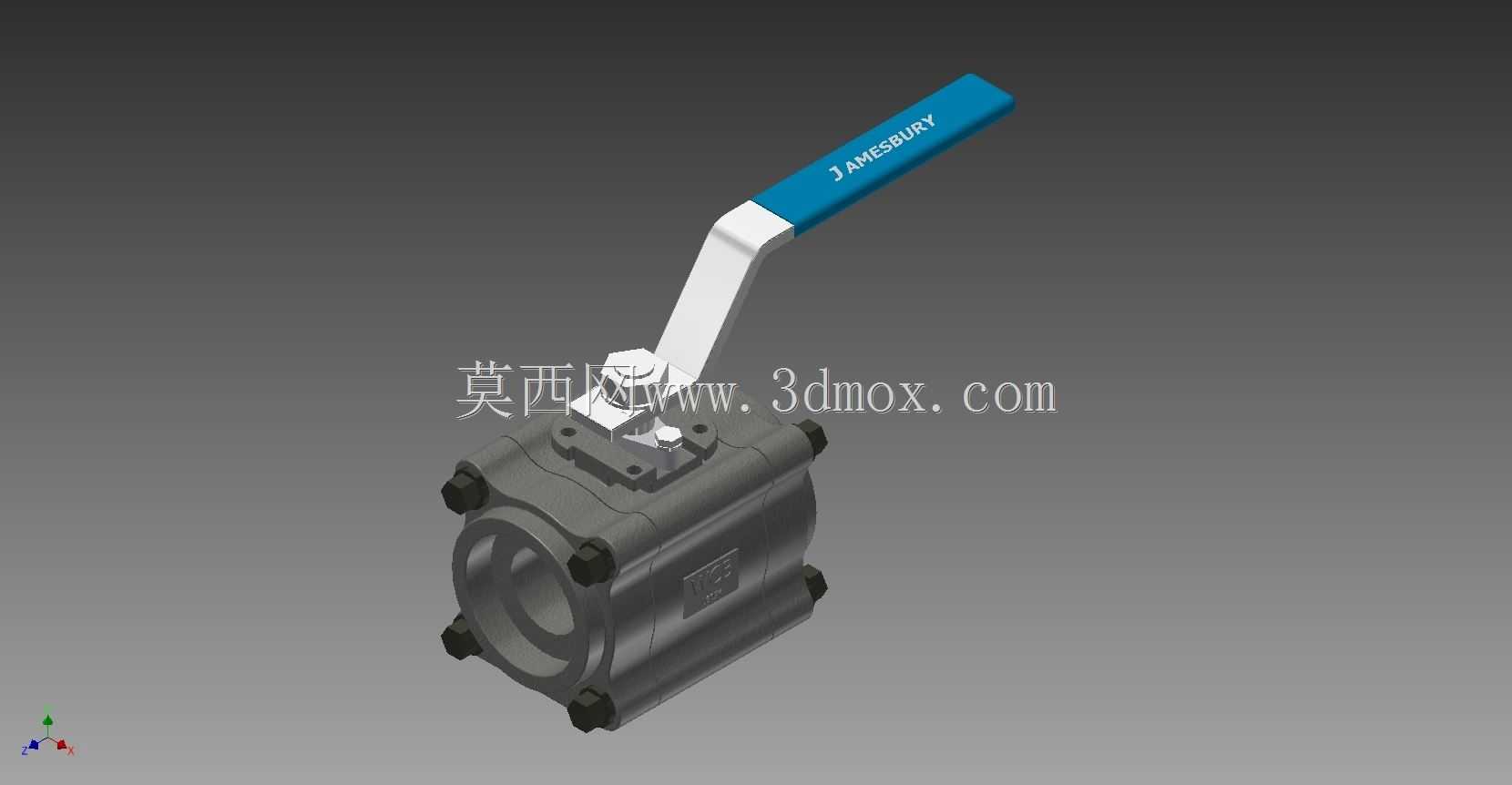

　　操作端采用杠杆式手柄结构，手柄表面包覆防滑绝缘层，手柄长度经过力矩匹配设计，操作人员无需借助额外加力杆即可完成高压工况下的阀门启闭操作，手柄与阀杆采用扁方定位连接，连接部位无间隙，开关位置反馈精准，手柄上的方向标识与流道方向完全对应，现场操作人员可直观判断阀门的启闭状态，避免误操作。阀杆采用下装式防飞出结构，阀杆从阀腔内部向上穿出，即使在阀杆填料压盖松动、管路内部压力异常升高的情况下，阀杆也不会被内部压力顶出造成介质泄漏，符合高压阀门的安全设计规范。阀杆与阀体之间采用多重填料密封结构，搭配高温柔性石墨填料，可在高温工况下长期保持密封性能，避免阀杆部位的外泄漏。

　　密封结构采用金属硬密封搭配弹性补偿设计，球体表面经过高精度研磨处理，表面粗糙度达到Ra0.8以下，与阀座密封面的贴合度极高，在高温工况下不会因为材料热胀冷缩出现密封间隙，同时阀座背后设置弹性补偿元件，在阀门长期使用出现密封面轻微磨损时，可自动补偿磨损量，保持密封性能的长期稳定，无需频繁调整密封预紧力。流道采用全通径设计，流道内径与连接管线的内径完全一致，介质流经阀门时的压力损失极小，不会出现介质滞留、压降过大的问题，既适合输送高温高压的气态、液态介质，也可适配含少量固体颗粒的高温介质输送场景，避免颗粒介质在阀腔内部堆积卡涩球体。

　　安装边界方面，2英寸承插焊端的尺寸符合ASME B16.11承插焊管件标准，承插孔的深度、内径公差严格匹配对应规格的无缝钢管外径，现场焊接时可直接将管线插入承插孔内完成角焊缝焊接，焊接前无需额外加工管线坡口，焊接后的连接强度高于管线本身的强度，可承受管线的振动、温度变形带来的应力。阀门整体的结构长度符合行业标准，安装时无需额外调整管线间距，可直接替换同参数等级的其他同规格承插焊球阀。手柄的操作空间预留充足，阀门安装后手柄可完成90度全行程旋转，不会被周边管线、支架遮挡，操作时无干涉。阀门的整体重量分布均匀，安装后不会对管线产生额外的偏心载荷，可适配水平、垂直等不同安装方向的管线，在架空高温管线上安装时也无需额外设置承重支架，降低现场安装的施工成本。

　　在实际工况选型适配中，这款球阀可直接应用于饱和蒸汽主管线的截断控制，在化工装置的高温反应物料输送管线上，可承受频繁的温度波动与压力冲击，相比普通螺纹连接球阀，承插焊结构避免了螺纹密封在高温下出现的密封失效问题，相比法兰连接球阀，整体结构更紧凑，安装占用空间更小，适合管线排布密集的高温高压装置区使用。在日常操作中，阀门的启闭扭矩稳定，长期静置后也不会出现阀座与球体粘连导致的开关卡涩问题，可满足长期处于全开或全关状态的截断阀使用需求，不适合作为节流阀长期处于半开状态使用，避免高速介质冲刷密封面导致密封性能过早下降。
