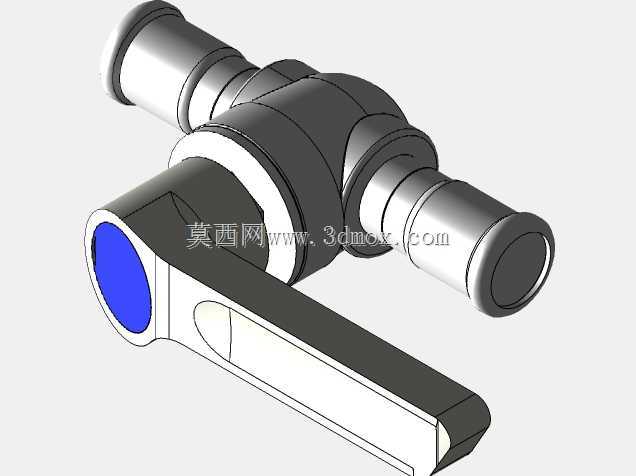

Geberit铜镍合金直通式手动球阀结构

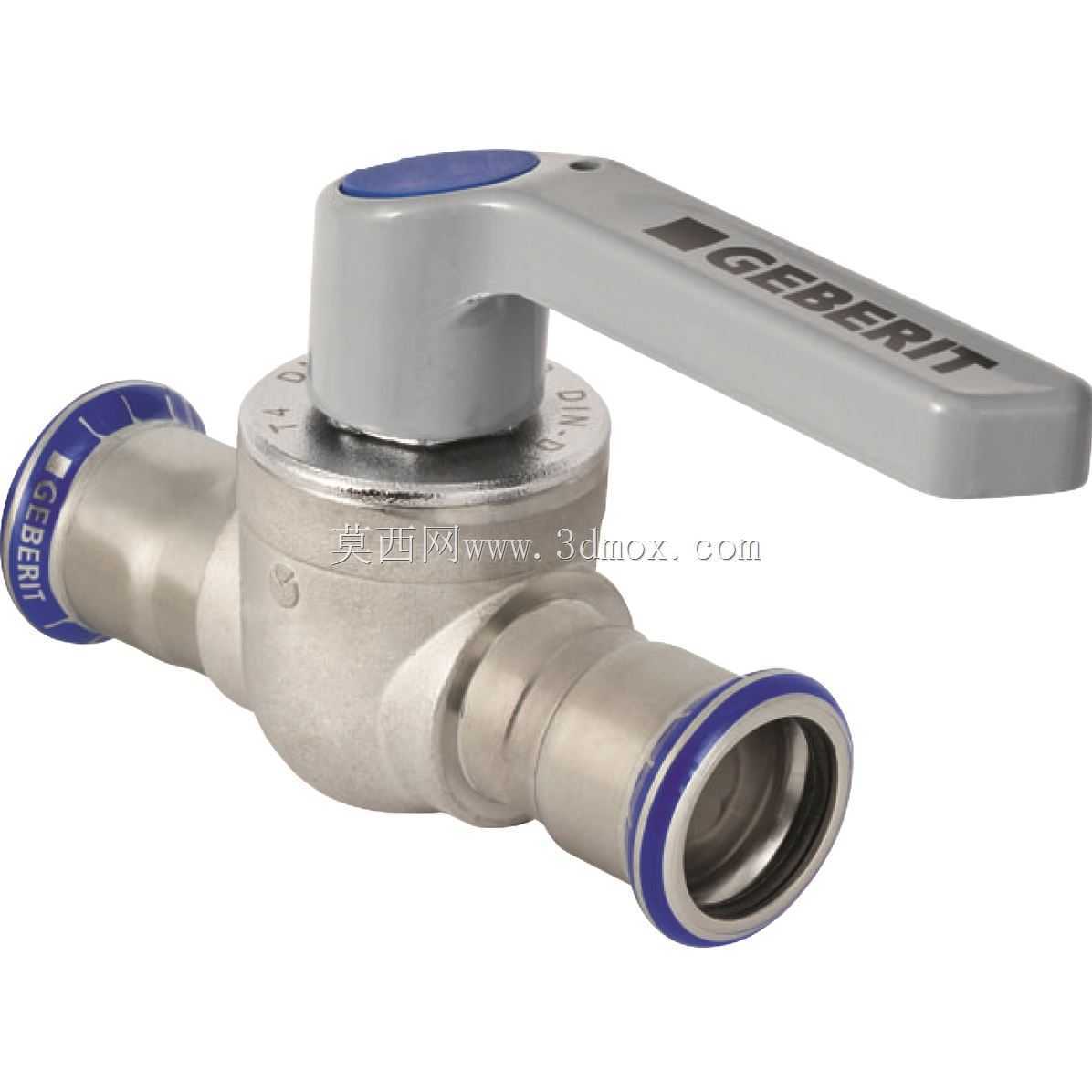

　　这款铜镍合金材质的手动球阀，主要面向船舶管路、化工流体输送、高腐蚀工况给排水系统等对管路耐蚀性有较高要求的应用场景，作为管路通断控制的核心部件，承担着调节管路内流体通断、切换流路的核心作用，相比普通黄铜或不锈钢球阀，CuNiFe材质的阀体具备更优异的抗海水腐蚀、抗氯离子侵蚀能力，在滨海设施、船用压载水系统、化工弱腐蚀介质输送管路中能大幅降低阀体锈蚀卡滞的概率，延长管路配件的更换周期。从结构设计来看，这款球阀采用直通式流道设计，内部流道与连接端口保持同轴，流体通过时的流阻更小，不会出现明显的压降突变，适合对管路流量损失控制要求较高的回路。手柄采用加长杠杆式结构，操作时的力臂更长，无需借助额外工具即可手动完成启闭操作，

　　手柄端部的蓝色标识块用于直观指示阀门的启闭状态，当手柄与管路轴向平行时阀门处于全开状态，垂直时为全关状态，现场巡检时可快速识别阀门工位，避免误操作。阀体两端采用快插式连接结构，端口处设置有密封胶圈限位槽，安装时无需额外套丝或焊接，直接将对应外径的管路插入端口即可完成密封连接，大幅提升现场装配的效率，适合模块化管路的快速搭建。在设计细节上，球体与阀座的配合面采用高精度研磨处理，密封副的贴合度足够高，在额定工作压力下不会出现内漏问题，阀杆部位设置有多重密封结构，避免阀杆转动时出现外漏风险，阀体中部的连接箍采用对称锁紧结构，装配时可保证上下阀体的同轴度，避免球体偏磨导致的密封失效。从安装边界来看，这款球阀的整体外形紧凑，

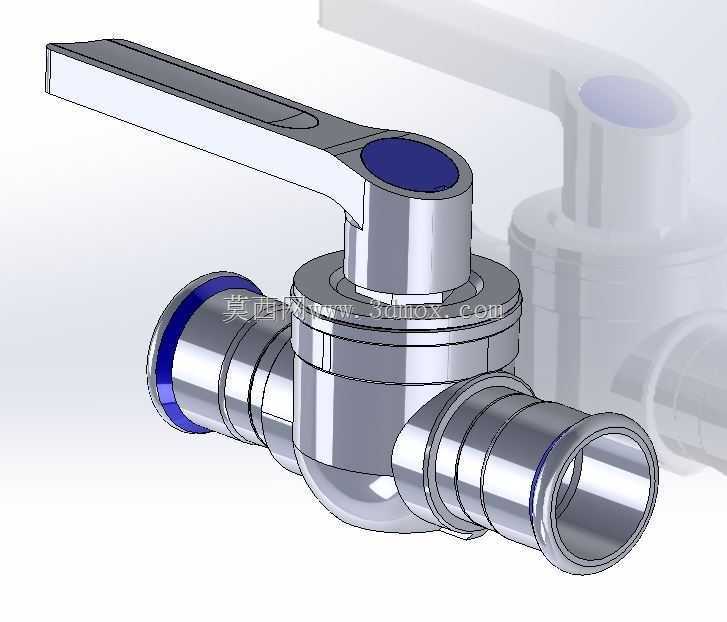

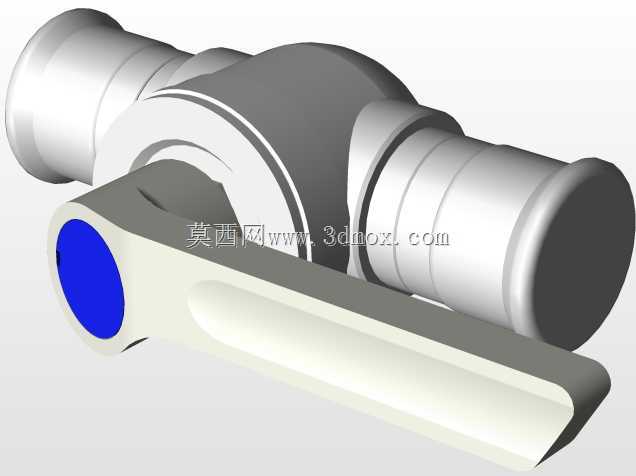

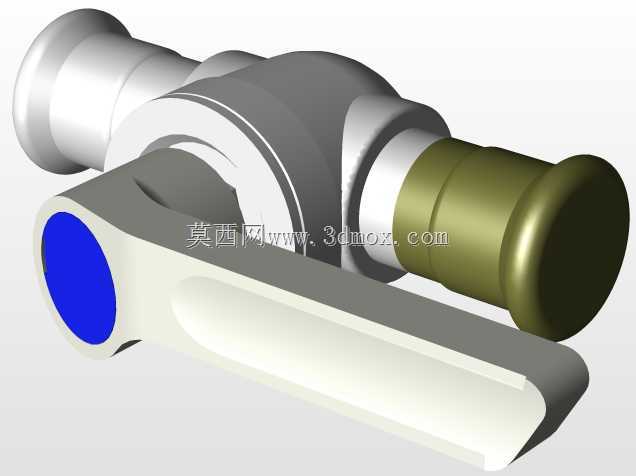

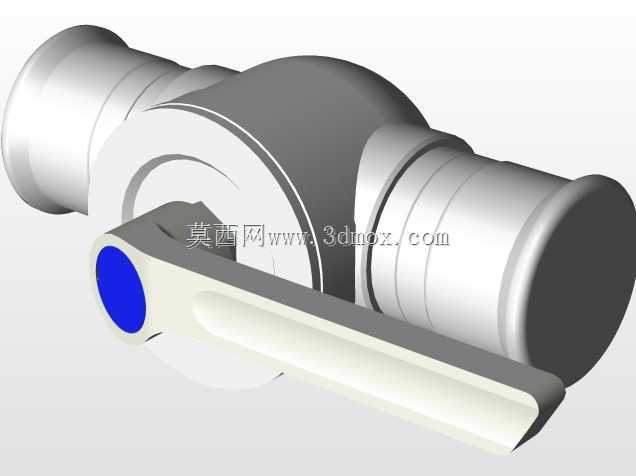

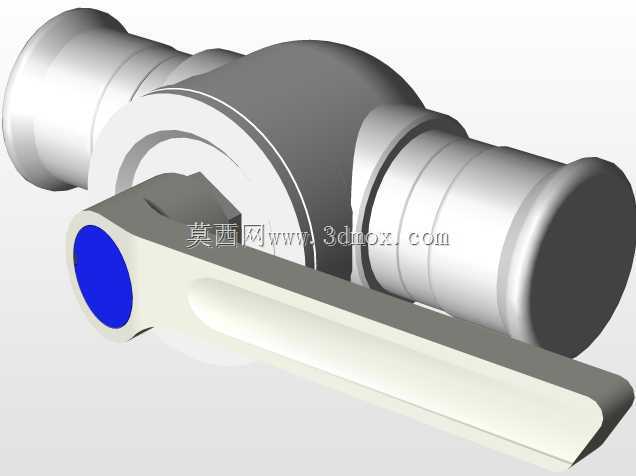

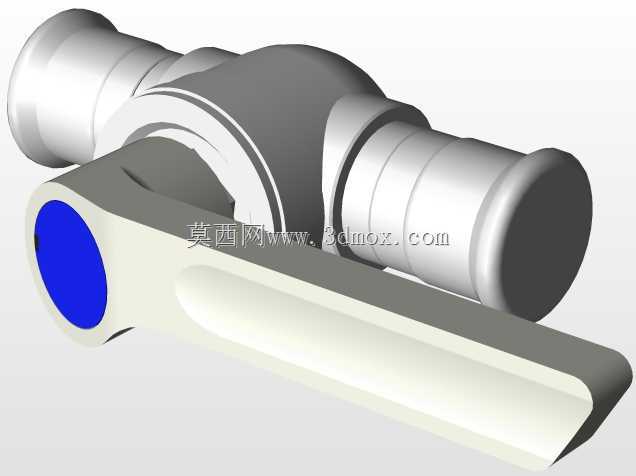

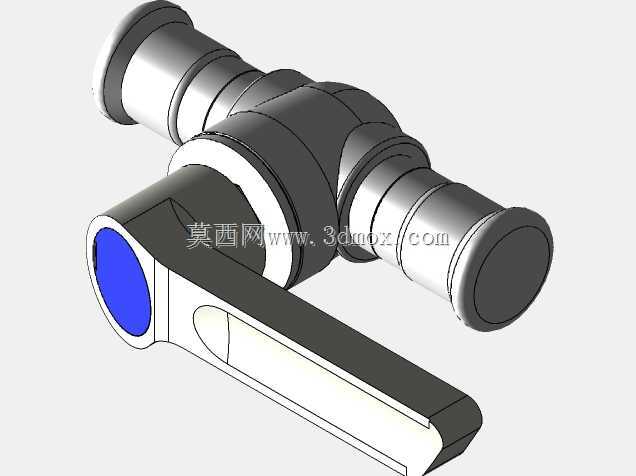

　　手柄转动范围内无突出的干涉结构，安装时仅需预留手柄90度转动的操作空间即可，无需额外预留过大的检修空间，两端连接端口的外径公差控制在极小范围内，可适配同规格的铜镍合金管路、复合管路的连接需求，安装后整体管路的同轴度有保障，不会出现管路别劲导致的密封件早期磨损问题。在实际选型应用中，这款球阀可适配淡水、海水、弱酸碱流体、压缩空气等多种介质的输送控制，工作温度覆盖常规工业管路的常用温度区间，不会因为常规温度波动出现密封件老化失效的问题。建模过程中对阀体的壁厚过渡做了均匀化处理，避免出现壁厚突变导致的应力集中问题，在保证阀体承压能力的前提下尽可能压缩了整体结构重量，符合轻量化管路搭建的需求。手柄与阀杆的连接采用扁位配合结构，

　　转动时不会出现打滑空程，操作的反馈感清晰，可明确感知阀门的启闭到位节点，避免出现操作不到位导致的内漏问题。两端的快插结构内部设置有管路限位台阶，管路插入时可明确感知安装到位的位置，避免管路插入深度不足导致的脱管、渗漏问题，密封胶圈的安装槽采用圆角过渡设计，安装时不会刮伤胶圈表面，保证密封的可靠性。
