高压高温2英寸螺纹连接热油球阀

　　在工业热油输送管路系统里，这类螺纹连接的高压高温球阀是管路通断控制的核心执行部件，常见于模温机配套管路、化工热油循环系统、小型导热油供热支路这类需要频繁截断或导通介质的场景，相比法兰连接的同压力等级球阀，螺纹连接的结构在2英寸及以下通径的紧凑安装空间里优势明显，不需要额外配对法兰、密封垫片和紧固螺栓组，能大幅压缩管路安装的占用空间，也减少了法兰连接面的潜在泄漏点。

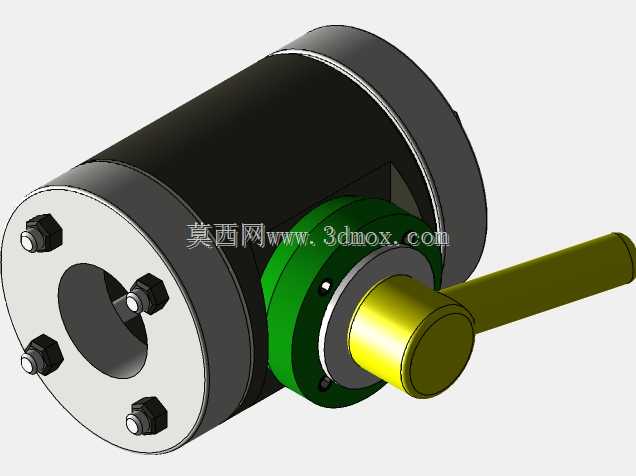

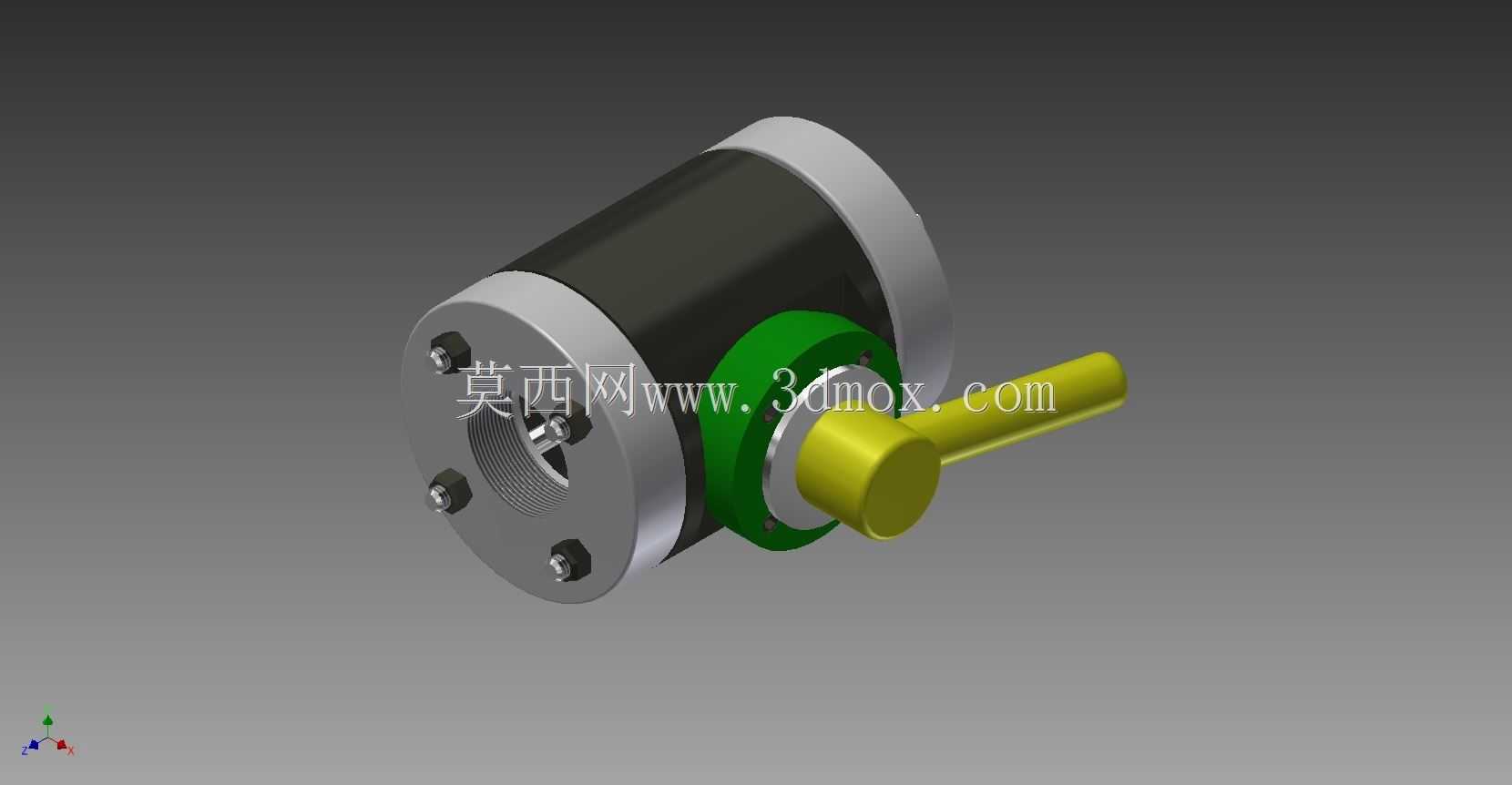

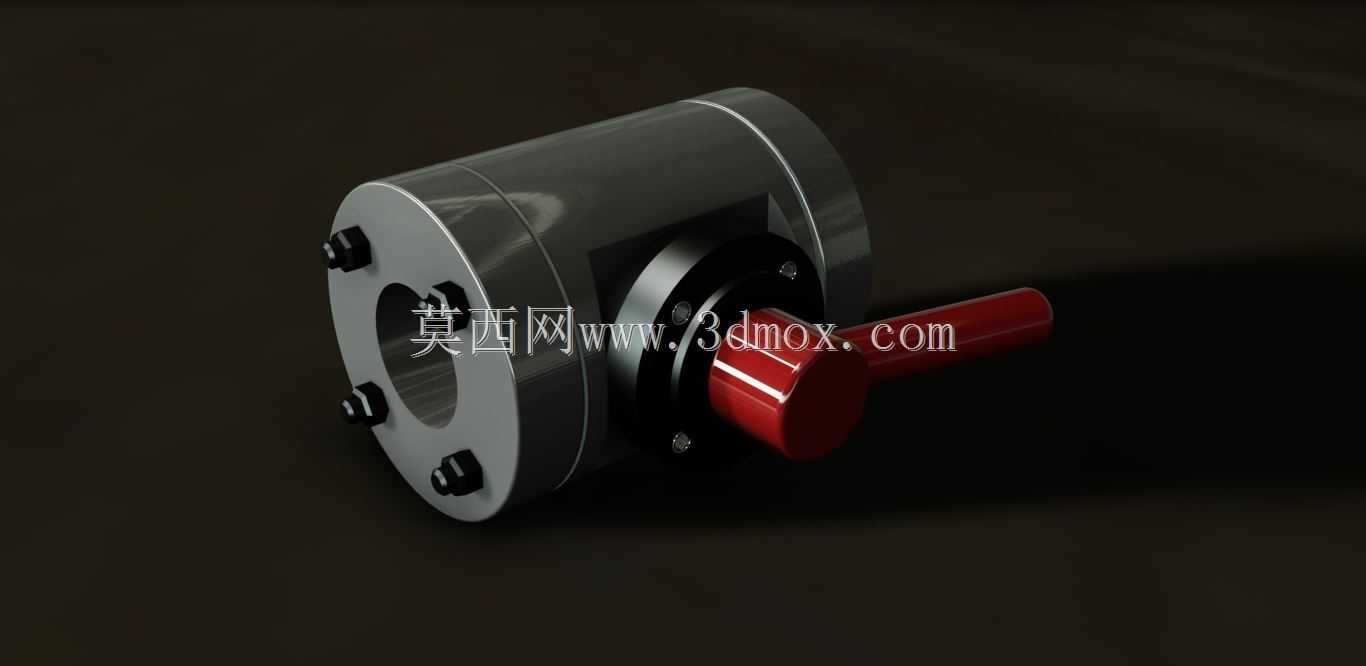

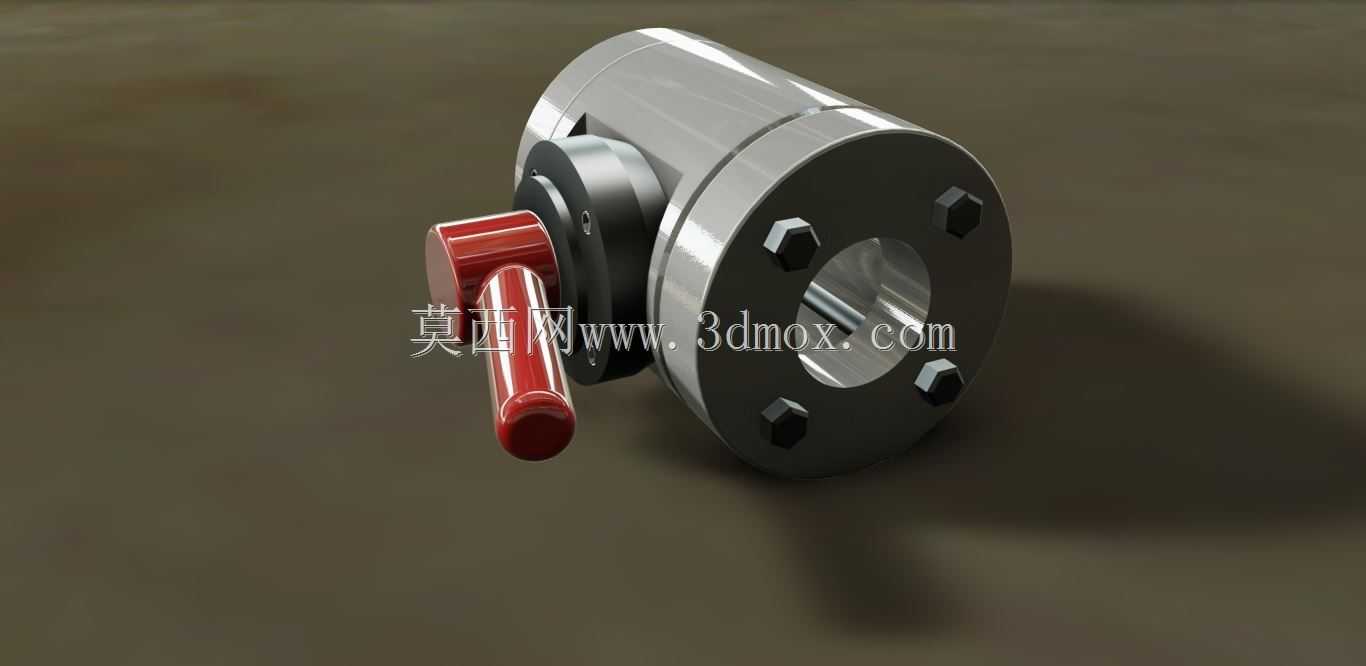

　　从功能特性来看，这款球阀的额定压力等级达到6170PSI，换算成工程常用压力单位约为42.5MPa，属于中高压管路适用的阀件，适配的介质温度覆盖常规导热油的工作区间，能在持续高温热油循环工况下保持密封性能稳定，不会因为长期接触高温介质出现密封件老化变形导致的内漏或外漏问题。阀体采用两端对称的法兰式安装结构？不对，仔细看结构，两端是带内螺纹的连接端，外围的法兰盘结构是用于阀件自身装配紧固的，通过周向均匀分布的内六角螺栓将阀体左右两部分锁紧，中间夹持阀芯与密封副结构，这种分体式阀体的设计思路，是为了在高压工况下保证阀体的结构强度，同时降低整体加工难度——如果采用一体式阀体加工内部流道和阀芯安装腔，深孔加工的精度很难保证密封副的同轴度要求，分体式结构可以分别加工左右阀体的流道、密封槽，再与阀芯、阀杆组件装配后锁紧，更容易保证装配精度，也方便后续的密封件更换维护。

　　操作端的结构设计也充分考虑了现场操作的实用性，伸出的阀杆采用侧装结构，配套的手柄为直柄式，操作时只需要90度旋转就能完成全开和全关的切换，手柄的长度经过力矩匹配，在额定压力下不需要借助额外的加力杆就能完成操作，同时手柄与阀杆的连接采用扁方定位，不会出现操作时手柄打滑的问题。阀杆与阀体之间的密封采用多重填料密封结构，在高温高压工况下能有效防止介质从阀杆转动间隙泄漏，相比普通低压球阀的单O型圈密封，这种结构的耐温耐压能力提升明显，也能适应热油介质的溶胀特性，不会因为长期浸泡在导热油里出现密封件失效。

　　从安装边界来看，这款2英寸通径的球阀整体轴向长度控制在紧凑范围内，两端的2英寸NPT（或者对应标准管螺纹）连接端，安装时只需要在对应管路上加工匹配的外螺纹，涂抹合适的螺纹密封脂或者缠绕密封带后拧紧即可，不需要预留法兰安装的螺栓操作空间，径向方向上，手柄在全开状态下与阀体轴线平行，全关状态下与阀体轴线垂直，安装时需要预留出手柄旋转的操作空间，避免周围管路或设备构件阻挡手柄转动。阀体的外圆直径经过结构优化，在满足42.5MPa耐压强度的前提下，尽可能缩小了阀体的径向尺寸，不会因为阀体过粗导致相邻管路的安装间距被迫拉大。

　　在实际选型应用中，这类球阀通常用于支路的通断控制，不适合作为流量调节部件使用，因为球阀的节流特性在半开状态下会导致高速介质冲刷密封面，长期半开工作会快速损坏密封副导致内漏，因此在系统设计时通常会将其作为截断阀使用，配套独立的调节阀完成流量调节功能。建模过程中需要重点关注几个核心尺寸的匹配：首先是两端螺纹的同轴度，必须保证左右两端的螺纹轴线与阀体流道轴线完全重合，否则安装后会出现管路别劲，产生额外的安装应力，长期在高压高温工况下容易出现阀体开裂或者螺纹泄漏；其次是阀芯球孔与流道的同轴度，装配后球孔需要与两端流道完全对中，否则会增加介质流动阻力，甚至在全开状态下出现截流现象；第三是阀杆轴线与流道轴线的垂直度，这个精度直接影响手柄操作的顺畅度，以及阀杆密封的受力均匀性，如果垂直度偏差过大，会导致阀杆转动卡涩，同时密封件单侧受力过大，提前出现泄漏问题。

　　另外，这款球阀的密封副采用金属与非金属组合密封结构？不对，从结构来看，阀芯为金属球体，配套的阀座采用耐温耐油的增强密封材料，既能保证高压下的密封性能，又能在高温热油环境下保持材料的弹性和强度，不会因为温度变化出现密封比压不足的问题。阀体外部的绿色部件是阀杆的定位压盖，通过螺栓固定在阀体上，用来压紧阀杆的密封填料，同时限制阀杆的轴向窜动，保证阀杆转动时的位置稳定，这个压盖的压紧力在装配时需要控制在合适范围，压得过紧会导致阀杆转动力矩过大，操作费力，压得过松则会导致阀杆处出现介质泄漏。

　　在三维建模的细节处理上，这类工业阀件的模型需要还原所有装配特征，包括阀体上的螺栓孔位置、阀杆与手柄的连接扁方、密封槽的尺寸细节，不能只做外观的示意模型，因为这类模型通常会被用于管路系统的整体装配干涉检查，如果模型的安装尺寸、外形边界与实物存在偏差，会导致后续管路设计时出现安装干涉，或者安装空间预留不足的问题。比如阀体上的螺栓头突出高度、手柄转动时的最大外轮廓尺寸，都是管路布局时需要重点核对的尺寸，建模时不能随意简化，否则会失去工程应用价值。

　　从实际使用的可靠性角度来看，这种分体式螺纹球阀的结构经过了大量工业场景的验证，在热油循环系统中，只要按照规范安装，避免安装时的螺纹过紧导致阀体变形，定期检查阀杆密封的压紧情况，其使用寿命可以满足长期工业运行的要求，相比焊接连接的球阀，它的可拆卸性更好，在需要更换阀件时不需要切割管路，只需要拧开螺纹连接端就能完成更换，大幅降低了后期维护的工作量和成本。在一些空间受限的设备内部管路布局中，这种紧凑结构的高压球阀往往是首选，比如小型导热油加热设备、实验用高温油路系统、液压系统的高压油路旁路，都能看到这类阀件的应用。
